Сепаратор магнітний барабанного типу

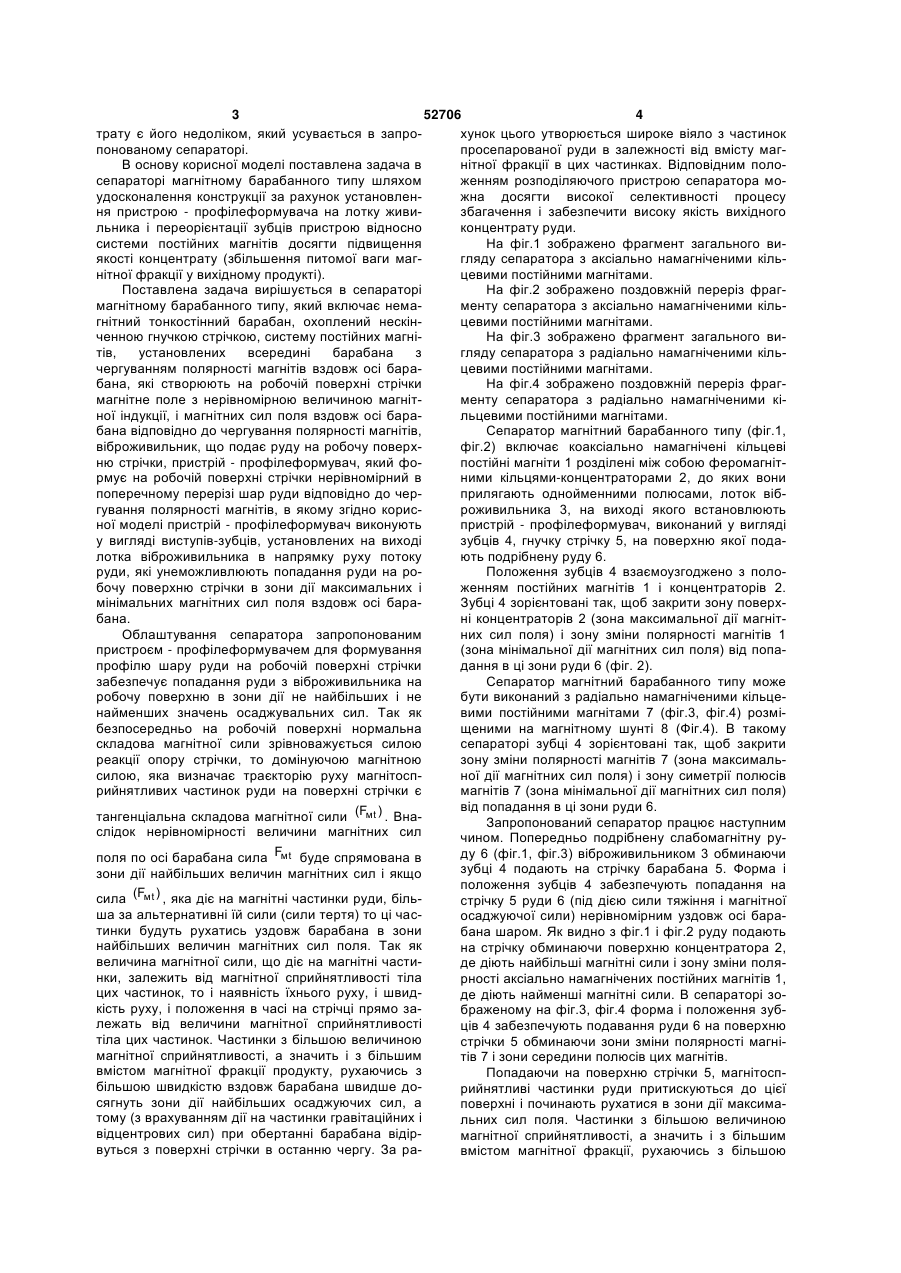

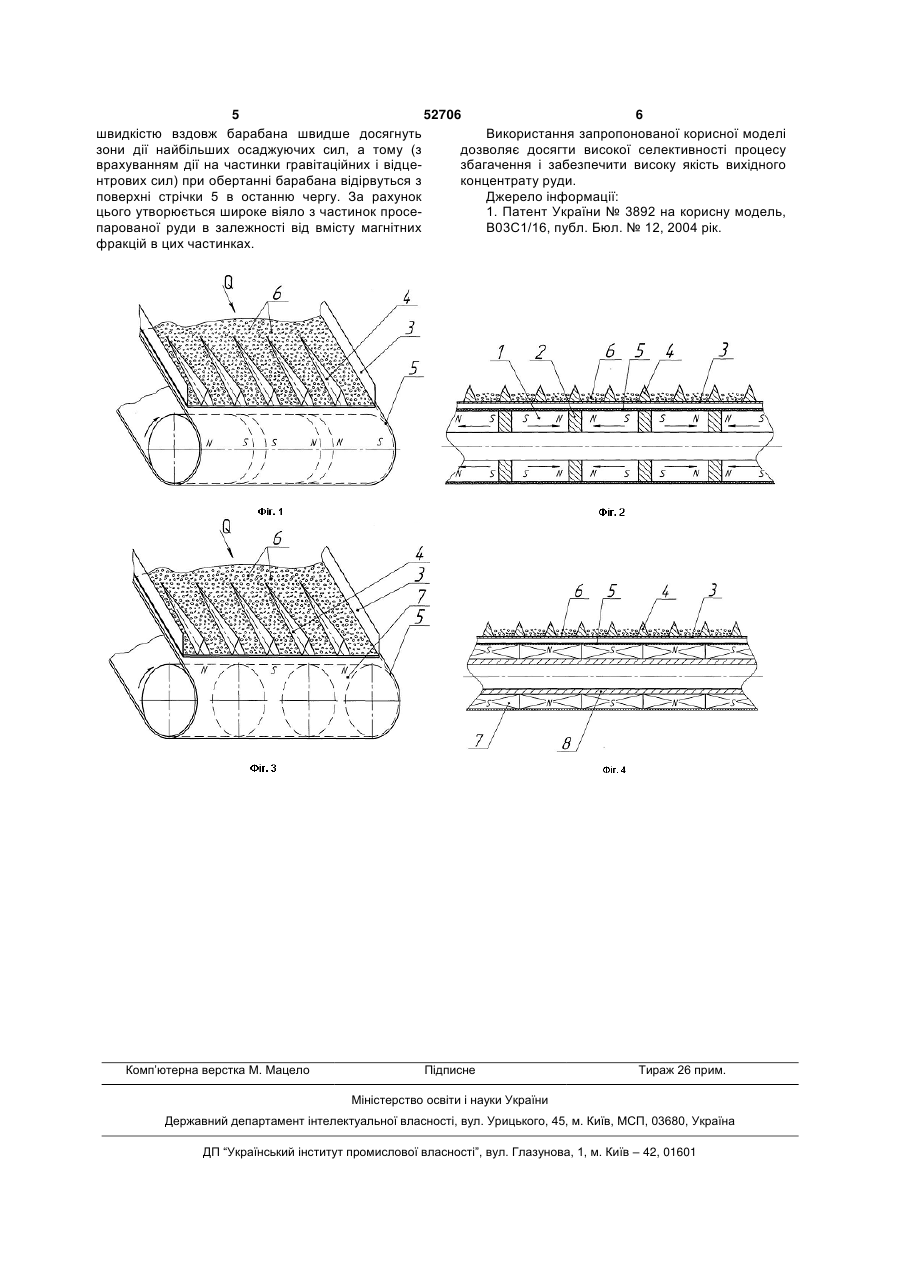

Сепаратор магнітний барабанного типу, що містить немагнітний тонкостінний барабан, охоплений нескінченною гнучкою стрічкою, систему постійних магнітів, установлених всередині барабана з чергуванням полярності магнітів вздовж осі барабана, які створюють на робочій поверхні стрі 3 52706 4 трату є його недоліком, який усувається в запрохунок цього утворюється широке віяло з частинок понованому сепараторі. просепарованої руди в залежності від вмісту магВ основу корисної моделі поставлена задача в нітної фракції в цих частинках. Відповідним полосепараторі магнітному барабанного типу шляхом женням розподіляючого пристрою сепаратора моудосконалення конструкції за рахунок установленжна досягти високої селективності процесу ня пристрою - профілеформувача на лотку живизбагачення і забезпечити високу якість вихідного льника і переорієнтації зубців пристрою відносно концентрату руди. системи постійних магнітів досягти підвищення На фіг.1 зображено фрагмент загального виякості концентрату (збільшення питомої ваги маггляду сепаратора з аксіально намагніченими кільнітної фракції у вихідному продукті). цевими постійними магнітами. Поставлена задача вирішується в сепараторі На фіг.2 зображено поздовжній переріз фрагмагнітному барабанного типу, який включає немаменту сепаратора з аксіально намагніченими кільгнітний тонкостінний барабан, охоплений нескінцевими постійними магнітами. ченною гнучкою стрічкою, систему постійних магніНа фіг.3 зображено фрагмент загального витів, установлених всередині барабана з гляду сепаратора з радіально намагніченими кільчергуванням полярності магнітів вздовж осі барацевими постійними магнітами. бана, які створюють на робочій поверхні стрічки На фіг.4 зображено поздовжній переріз фрагмагнітне поле з нерівномірною величиною магнітменту сепаратора з радіально намагніченими кіної індукції, і магнітних сил поля вздовж осі баральцевими постійними магнітами. бана відповідно до чергування полярності магнітів, Сепаратор магнітний барабанного типу (фіг.1, віброживильник, що подає руду на робочу поверхфіг.2) включає коаксіально намагнічені кільцеві ню стрічки, пристрій - профілеформувач, який фопостійні магніти 1 розділені між собою феромагнітрмує на робочій поверхні стрічки нерівномірний в ними кільцями-концентраторами 2, до яких вони поперечному перерізі шар руди відповідно до черприлягають однойменними полюсами, лоток вібгування полярності магнітів, в якому згідно корисроживильника 3, на виході якого встановлюють ної моделі пристрій - профілеформувач виконують пристрій - профілеформувач, виконаний у вигляді у вигляді виступів-зубців, установлених на виході зубців 4, гнучку стрічку 5, на поверхню якої подалотка віброживильника в напрямку руху потоку ють подрібнену руду 6. руди, які унеможливлюють попадання руди на роПоложення зубців 4 взаємоузгоджено з полобочу поверхню стрічки в зони дії максимальних і женням постійних магнітів 1 і концентраторів 2. мінімальних магнітних сил поля вздовж осі бараЗубці 4 зорієнтовані так, щоб закрити зону поверхбана. ні концентраторів 2 (зона максимальної дії магнітОблаштування сепаратора запропонованим них сил поля) і зону зміни полярності магнітів 1 пристроєм - профілеформувачем для формування (зона мінімальної дії магнітних сил поля) від попапрофілю шару руди на робочій поверхні стрічки дання в ці зони руди 6 (фіг. 2). забезпечує попадання руди з віброживильника на Сепаратор магнітний барабанного типу може робочу поверхню в зони дії не найбільших і не бути виконаний з радіально намагніченими кільценайменших значень осаджувальних сил. Так як вими постійними магнітами 7 (фіг.3, фіг.4) розмібезпосередньо на робочій поверхні нормальна щеними на магнітному шунті 8 (Фіг.4). В такому складова магнітної сили зрівноважується силою сепараторі зубці 4 зорієнтовані так, щоб закрити реакції опору стрічки, то домінуючою магнітною зону зміни полярності магнітів 7 (зона максимальсилою, яка визначає траєкторію руху магнітоспної дії магнітних сил поля) і зону симетрії полюсів рийнятливих частинок руди на поверхні стрічки є магнітів 7 (зона мінімальної дії магнітних сил поля) від попадання в ці зони руди 6. (Fмt ) . Внатангенціальна складова магнітної сили Запропонований сепаратор працює наступним слідок нерівномірності величини магнітних сил чином. Попередньо подрібнену слабомагнітну руду 6 (фіг.1, фіг.3) віброживильником 3 обминаючи поля по осі барабана сила Fмt буде спрямована в зубці 4 подають на стрічку барабана 5. Форма ізони дії найбільших величин магнітних сил і якщо положення зубців 4 забезпечують попадання на сила (Fмt ) , яка діє на магнітні частинки руди, більстрічку 5 руди 6 (під дією сили тяжіння і магнітної ша за альтернативні їй сили (сили тертя) то ці часосаджуючої сили) нерівномірним уздовж осі баратинки будуть рухатись уздовж барабана в зони бана шаром. Як видно з фіг.1 і фіг.2 руду подають найбільших величин магнітних сил поля. Так як на стрічку обминаючи поверхню концентратора 2, величина магнітної сили, що діє на магнітні частиде діють найбільші магнітні сили і зону зміни полянки, залежить від магнітної сприйнятливості тіла рності аксіально намагнічених постійних магнітів 1, цих частинок, то і наявність їхнього руху, і швидде діють найменші магнітні сили. В сепараторі зокість руху, і положення в часі на стрічці прямо забраженому на фіг.3, фіг.4 форма і положення зублежать від величини магнітної сприйнятливості ців 4 забезпечують подавання руди 6 на поверхню тіла цих частинок. Частинки з більшою величиною стрічки 5 обминаючи зони зміни полярності магнімагнітної сприйнятливості, а значить і з більшим тів 7 і зони середини полюсів цих магнітів. вмістом магнітної фракції продукту, рухаючись з Попадаючи на поверхню стрічки 5, магнітоспбільшою швидкістю вздовж барабана швидше дорийнятливі частинки руди притискуються до цієї сягнуть зони дії найбільших осаджуючих сил, а поверхні і починають рухатися в зони дії максиматому (з врахуванням дії на частинки гравітаційних і льних сил поля. Частинки з більшою величиною відцентрових сил) при обертанні барабана відірмагнітної сприйнятливості, а значить і з більшим вуться з поверхні стрічки в останню чергу. За равмістом магнітної фракції, рухаючись з більшою 5 52706 6 швидкістю вздовж барабана швидше досягнуть Використання запропонованої корисної моделі зони дії найбільших осаджуючих сил, а тому (з дозволяє досягти високої селективності процесу врахуванням дії на частинки гравітаційних і відцезбагачення і забезпечити високу якість вихідного нтрових сил) при обертанні барабана відірвуться з концентрату руди. поверхні стрічки 5 в останню чергу. За рахунок Джерело інформації: цього утворюється широке віяло з частинок просе1. Патент України № 3892 на корисну модель, парованої руди в залежності від вмісту магнітних В03С1/16, публ. Бюл. № 12, 2004 рік. фракцій в цих частинках. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
