Дерматом з комбінованим рельєфним валиком

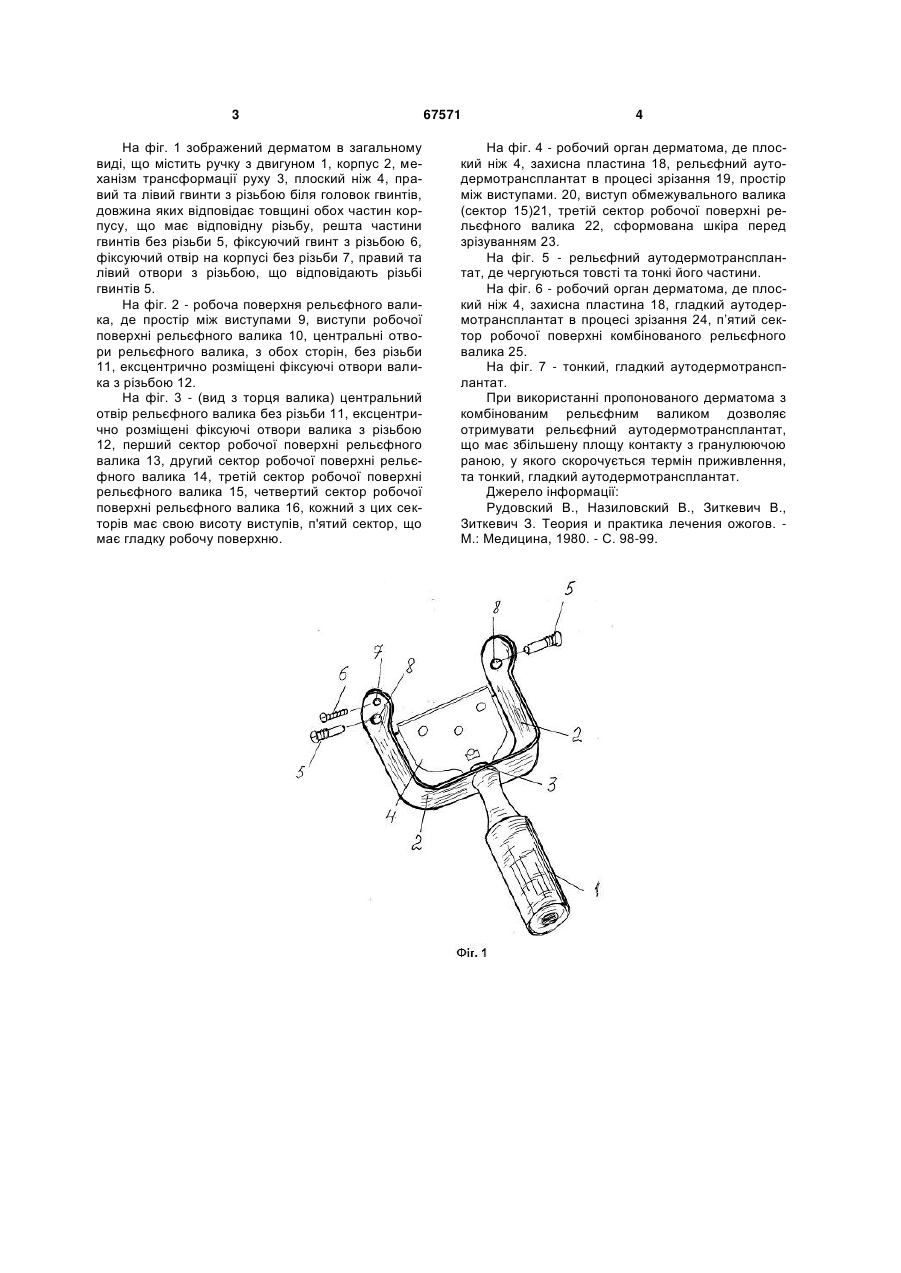

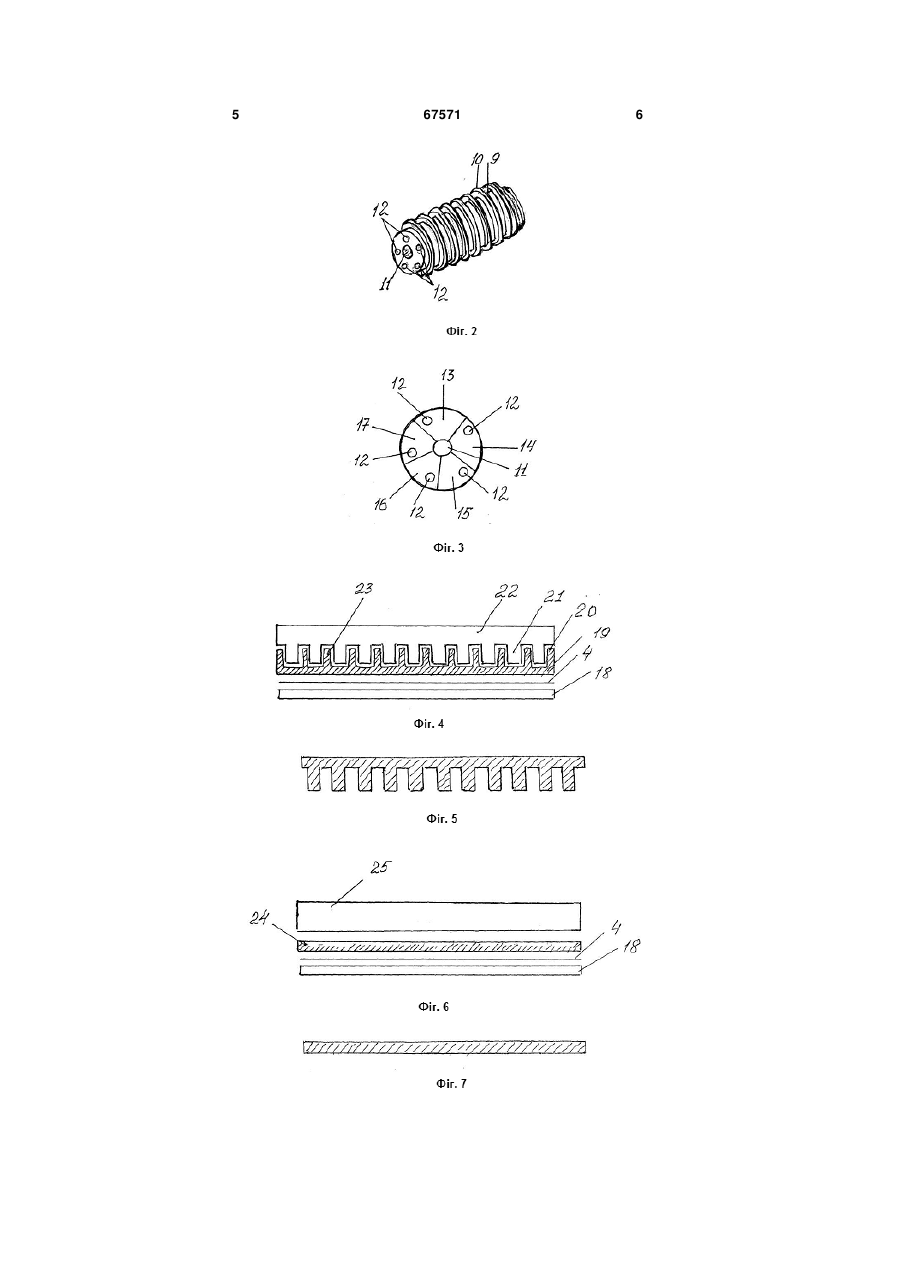

Дерматом з комбінованим рельєфним валиком, що містить ручку з двигуном, корпус, механізм трансформації руху захисної пластини, плоский ніж, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що обмежуючий комбінований валик має пять секторів, на робочій поверхні першого сектора виконані виступи, висота яких 0,25 мм, шириною 1,5 мм, проміжки 3 На фіг. 1 зображений дерматом в загальному виді, що містить ручку з двигуном 1, корпус 2, механізм трансформації руху 3, плоский ніж 4, правий та лівий гвинти з різьбою біля головок гвинтів, довжина яких відповідає товщині обох частин корпусу, що має відповідну різьбу, решта частини гвинтів без різьби 5, фіксуючий гвинт з різьбою 6, фіксуючий отвір на корпусі без різьби 7, правий та лівий отвори з різьбою, що відповідають різьбі гвинтів 5. На фіг. 2 - робоча поверхня рельєфного валика, де простір між виступами 9, виступи робочої поверхні рельєфного валика 10, центральні отвори рельєфного валика, з обох сторін, без різьби 11, ексцентрично розміщені фіксуючі отвори валика з різьбою 12. На фіг. 3 - (вид з торця валика) центральний отвір рельєфного валика без різьби 11, ексцентрично розміщені фіксуючі отвори валика з різьбою 12, перший сектор робочої поверхні рельєфного валика 13, другий сектор робочої поверхні рельєфного валика 14, третій сектор робочої поверхні рельєфного валика 15, четвертий сектор робочої поверхні рельєфного валика 16, кожний з цих секторів має свою висоту виступів, п'ятий сектор, що має гладку робочу поверхню. 67571 4 На фіг. 4 - робочий орган дерматома, де плоский ніж 4, захисна пластина 18, рельєфний аутодермотрансплантат в процесі зрізання 19, простір між виступами. 20, виступ обмежувального валика (сектор 15)21, третій сектор робочої поверхні рельєфного валика 22, сформована шкіра перед зрізуванням 23. На фіг. 5 - рельєфний аутодермотрансплантат, де чергуються товсті та тонкі його частини. На фіг. 6 - робочий орган дерматома, де плоский ніж 4, захисна пластина 18, гладкий аутодермотрансплантат в процесі зрізання 24, п’ятий сектор робочої поверхні комбінованого рельєфного валика 25. На фіг. 7 - тонкий, гладкий аутодермотрансплантат. При використанні пропонованого дерматома з комбінованим рельєфним валиком дозволяє отримувати рельєфний аутодермотрансплантат, що має збільшену площу контакту з гранулюючою раною, у якого скорочується термін приживлення, та тонкий, гладкий аутодермотрансплантат. Джерело інформації: Рудовский В., Назиловский В., Зиткевич В., Зиткевич З. Теория и практика лечения ожогов. М.: Медицина, 1980. - С. 98-99. 5 67571 6 7 67571 8 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
