Дерматом з секторним рельєфним валиком
Формула / Реферат
Дерматом з секторним рельєфним валиком, що містить ручку з двигуном, корпус, механізм трансформації руху захисної пластини, плоский ніж, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що обмежуючий рельєфний валик має чотири сектори, на робочій поверхні першого сектора виконані виступи, висота яких 0,25 мм, шириною 1,5 мм, проміжки між ними 1,5 мм, простір між ріжучим краєм ножа і вершинами виступів 0,15 мм, другий сектор має виступи, висота яких 0,4 мм, шириною 1,5 мм, простір між ними 1,5 мм, простір між ріжучим краєм ножа і вершинами виступів 0,2 мм, третій сектор має виступи, висота яких 0,8 мм, шириною 1,5 мм, простір між ними 1,5 мм, простір між ріжучим краєм ножа і вершинами виступів 0,2 мм, четвертий сектор має виступи, висота яких 1,85 мм, шириною 1,5мм, простір між ними 1,5 мм, простір між ріжучим краєм ножа і вершинами виступів 0,2 мм.
Текст

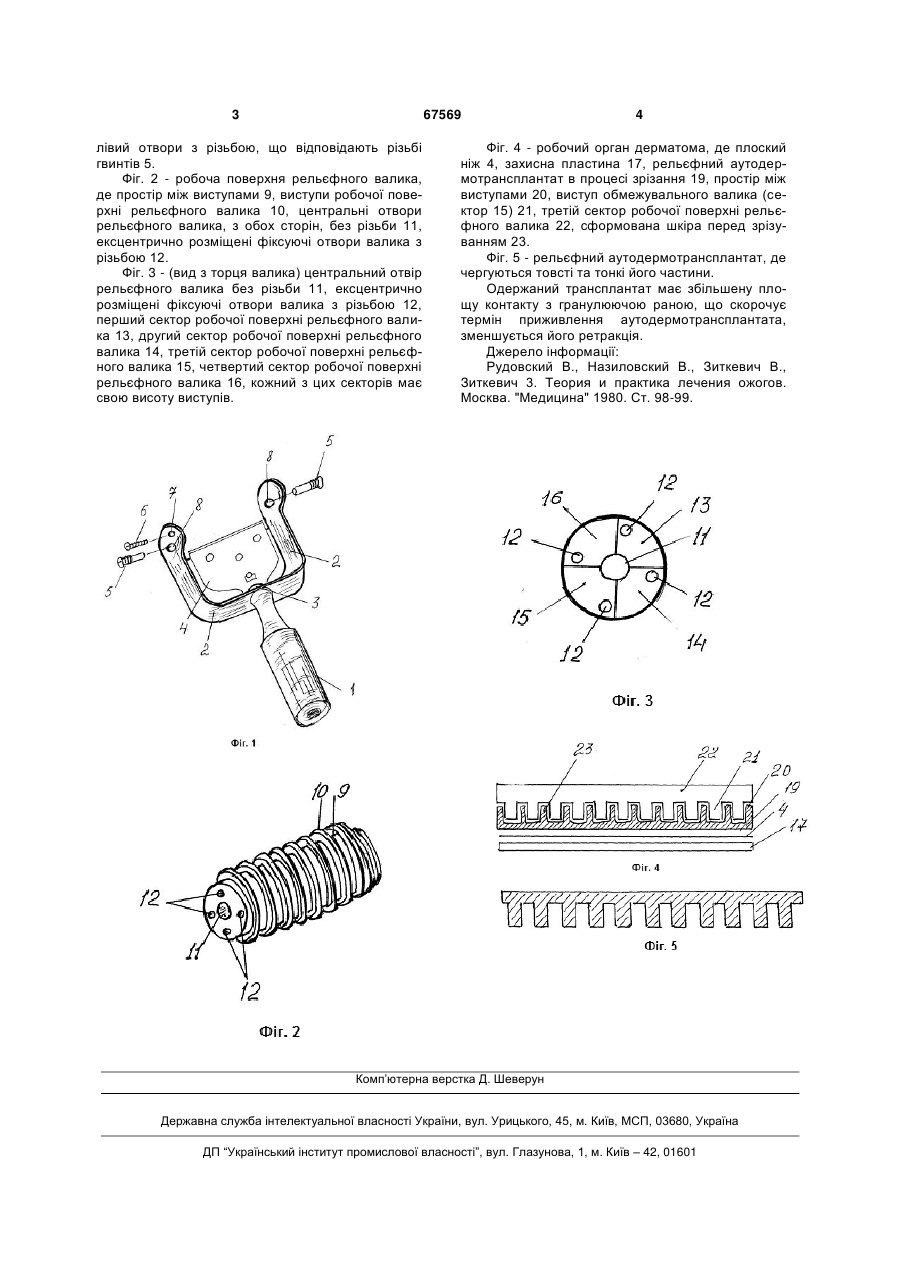

Дерматом з секторним рельєфним валиком, що містить ручку з двигуном, корпус, механізм трансформації руху захисної пластини, плоский ніж, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що обмежуючий рельєфний валик має чотири сектори, на ро 3 67569 лівий отвори з різьбою, що відповідають різьбі гвинтів 5. Фіг. 2 - робоча поверхня рельєфного валика, де простір між виступами 9, виступи робочої поверхні рельєфного валика 10, центральні отвори рельєфного валика, з обох сторін, без різьби 11, ексцентрично розміщені фіксуючі отвори валика з різьбою 12. Фіг. 3 - (вид з торця валика) центральний отвір рельєфного валика без різьби 11, ексцентрично розміщені фіксуючі отвори валика з різьбою 12, перший сектор робочої поверхні рельєфного валика 13, другий сектор робочої поверхні рельєфного валика 14, третій сектор робочої поверхні рельєфного валика 15, четвертий сектор робочої поверхні рельєфного валика 16, кожний з цих секторів має свою висоту виступів. 4 Фіг. 4 - робочий орган дерматома, де плоский ніж 4, захисна пластина 17, рельєфний аутодермотрансплантат в процесі зрізання 19, простір між виступами 20, виступ обмежувального валика (сектор 15) 21, третій сектор робочої поверхні рельєфного валика 22, сформована шкіра перед зрізуванням 23. Фіг. 5 - рельєфний аутодермотрансплантат, де чергуються товсті та тонкі його частини. Одержаний трансплантат має збільшену площу контакту з гранулюючою раною, що скорочує термін приживлення аутодермотрансплантата, зменшується його ретракція. Джерело інформації: Рудовский В., Назиловский В., Зиткевич В., Зиткевич 3. Теория и практика лечения ожогов. Москва. "Медицина" 1980. Ст. 98-99. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDermatome with sectoral embossed roll
Автори англійськоюKoptiukh Valerii Vasyliovych
Назва патенту російськоюДерматом с секторным рельефным валиком
Автори російськоюКоптюх Валерий Васильевич
МПК / Мітки
МПК: A61B 17/322
Мітки: валиком, рельєфним, секторним, дерматом
