Елеватор рудорозмельного барабанного млина з розвантаженням через решітку

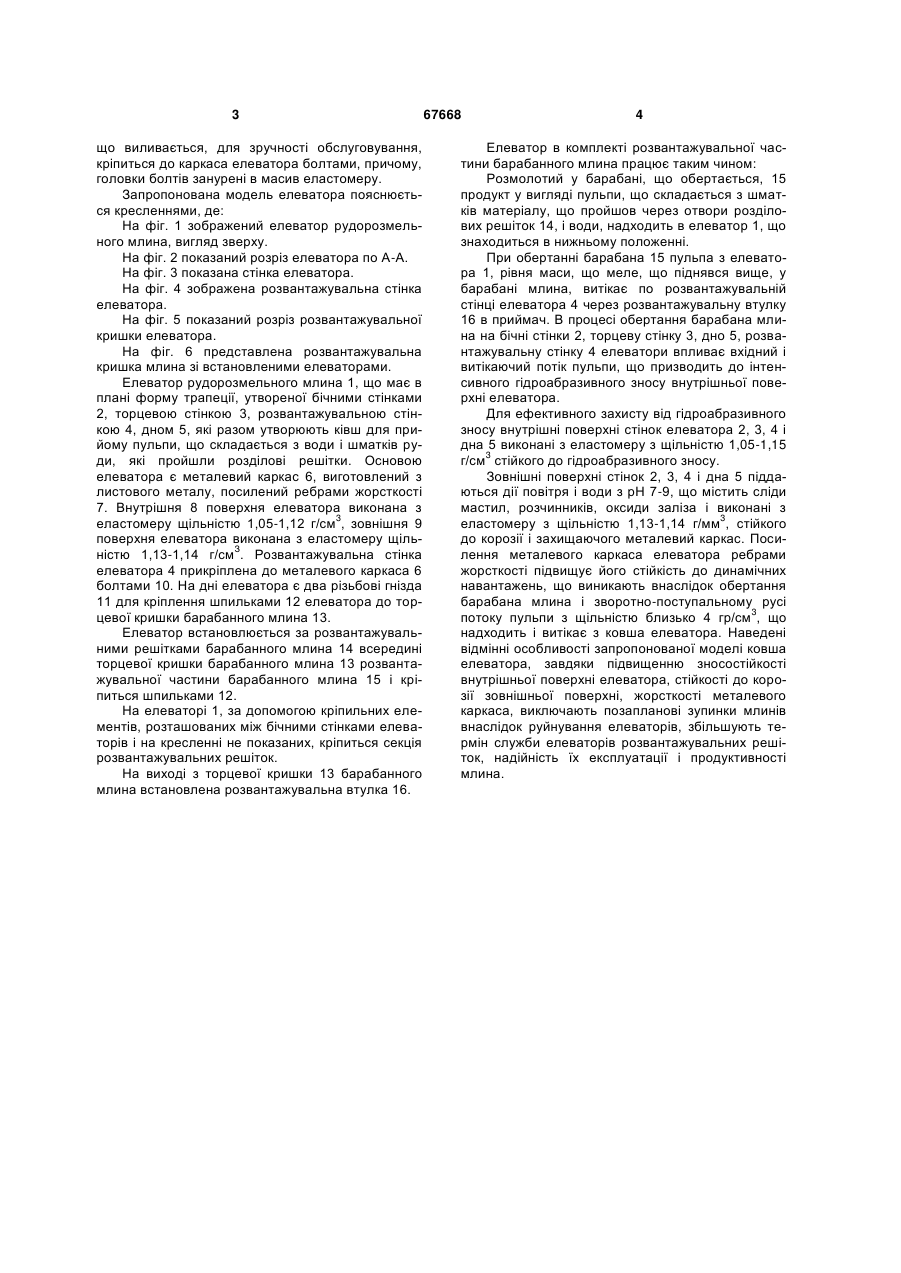

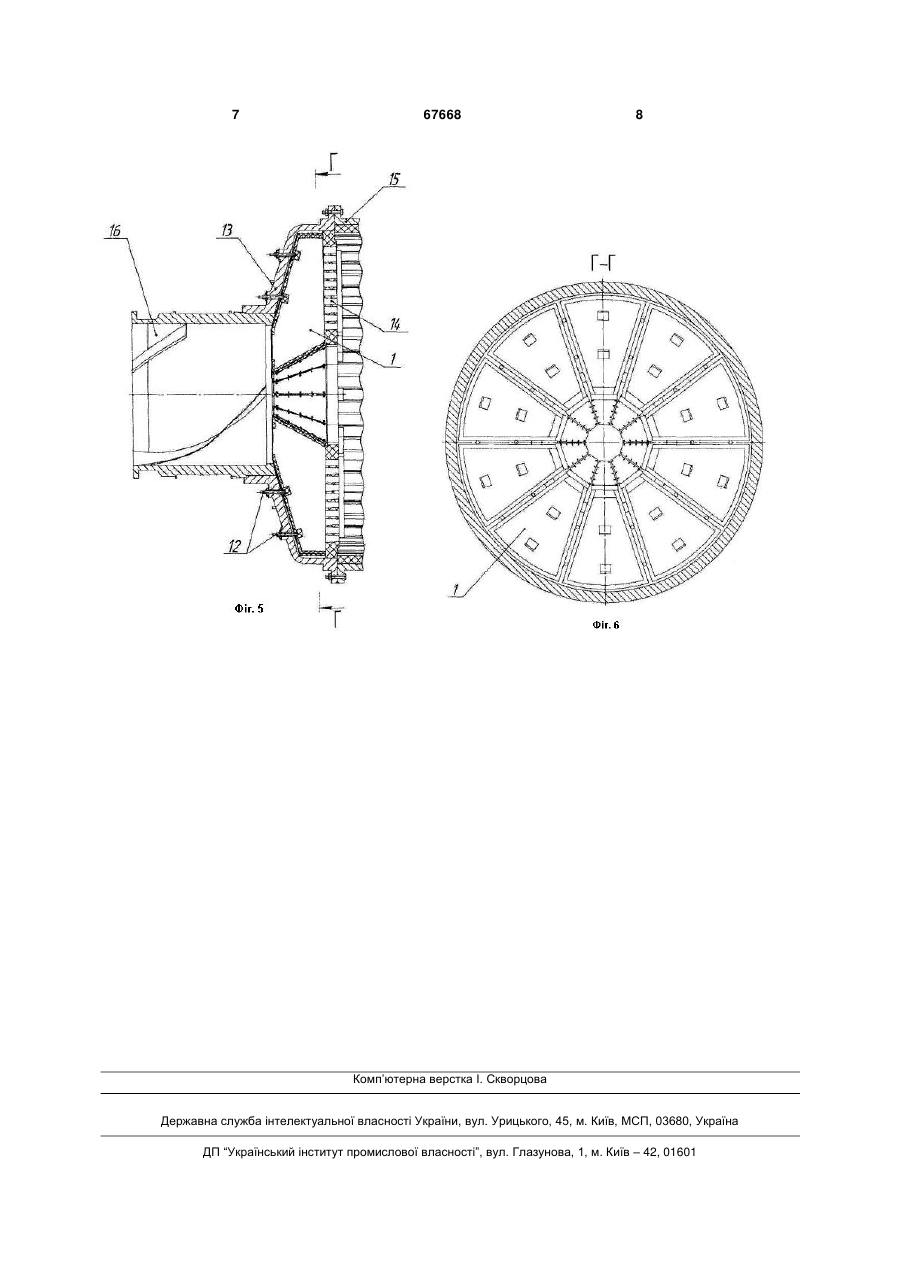

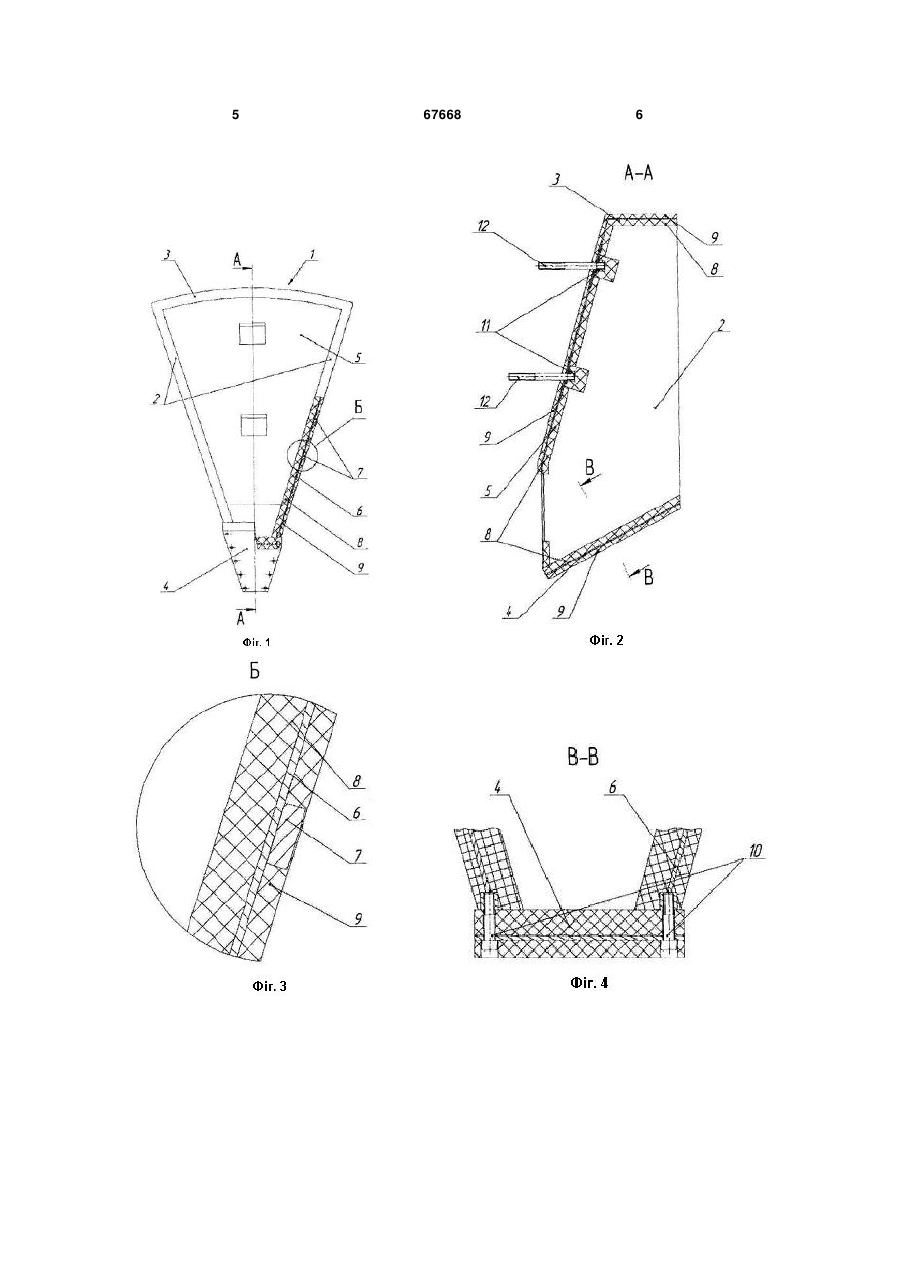

1. Елеватор рудорозмельного барабанного млина з розвантаженням через решітку, виконаний у вигляді еластомерного ковша, армованого металевим каркасом, який відрізняється тим, що ківш виконаний двошаровим з різною щільністю, при3 чому внутрішній шар має щільність 1,05-1,12 г/см , 3 а зовнішній - 1,13-1,14 г/см . 2. Елеватор за п. 1, який відрізняється тим, що каркас забезпечений ребрами жорсткості. (19) (21) u201115537 (22) 28.12.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) ТАТУСЬ ВАДИМ ВІКТОРОВИЧ, ЗОЗУЛЯ РУСЛАН ПЕТРОВИЧ, ЄВЕНКО СЕРГІЙ ЛЕОНІДОВИЧ (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ВАЛСА ГТВ" 3 що виливається, для зручності обслуговування, кріпиться до каркаса елеватора болтами, причому, головки болтів занурені в масив еластомеру. Запропонована модель елеватора пояснюється кресленнями, де: На фіг. 1 зображений елеватор рудорозмельного млина, вигляд зверху. На фіг. 2 показаний розріз елеватора по А-А. На фіг. 3 показана стінка елеватора. На фіг. 4 зображена розвантажувальна стінка елеватора. На фіг. 5 показаний розріз розвантажувальної кришки елеватора. На фіг. 6 представлена розвантажувальна кришка млина зі встановленими елеваторами. Елеватор рудорозмельного млина 1, що має в плані форму трапеції, утвореної бічними стінками 2, торцевою стінкою 3, розвантажувальною стінкою 4, дном 5, які разом утворюють ківш для прийому пульпи, що складається з води і шматків руди, які пройшли розділові решітки. Основою елеватора є металевий каркас 6, виготовлений з листового металу, посилений ребрами жорсткості 7. Внутрішня 8 поверхня елеватора виконана з 3 еластомеру щільністю 1,05-1,12 г/см , зовнішня 9 поверхня елеватора виконана з еластомеру щільЗ ністю 1,13-1,14 г/см . Розвантажувальна стінка елеватора 4 прикріплена до металевого каркаса 6 болтами 10. На дні елеватора є два різьбові гнізда 11 для кріплення шпильками 12 елеватора до торцевої кришки барабанного млина 13. Елеватор встановлюється за розвантажувальними решітками барабанного млина 14 всередині торцевої кришки барабанного млина 13 розвантажувальної частини барабанного млина 15 і кріпиться шпильками 12. На елеваторі 1, за допомогою кріпильних елементів, розташованих між бічними стінками елеваторів і на кресленні не показаних, кріпиться секція розвантажувальних решіток. На виході з торцевої кришки 13 барабанного млина встановлена розвантажувальна втулка 16. 67668 4 Елеватор в комплекті розвантажувальної частини барабанного млина працює таким чином: Розмолотий у барабані, що обертається, 15 продукт у вигляді пульпи, що складається з шматків матеріалу, що пройшов через отвори розділових решіток 14, і води, надходить в елеватор 1, що знаходиться в нижньому положенні. При обертанні барабана 15 пульпа з елеватора 1, рівня маси, що меле, що піднявся вище, у барабані млина, витікає по розвантажувальній стінці елеватора 4 через розвантажувальну втулку 16 в приймач. В процесі обертання барабана млина на бічні стінки 2, торцеву стінку 3, дно 5, розвантажувальну стінку 4 елеватори впливає вхідний і витікаючий потік пульпи, що призводить до інтенсивного гідроабразивного зносу внутрішньої поверхні елеватора. Для ефективного захисту від гідроабразивного зносу внутрішні поверхні стінок елеватора 2, 3, 4 і дна 5 виконані з еластомеру з щільністю 1,05-1,15 3 г/см стійкого до гідроабразивного зносу. Зовнішні поверхні стінок 2, 3, 4 і дна 5 піддаються дії повітря і води з рН 7-9, що містить сліди мастил, розчинників, оксиди заліза і виконані з 3 еластомеру з щільністю 1,13-1,14 г/мм , стійкого до корозії і захищаючого металевий каркас. Посилення металевого каркаса елеватора ребрами жорсткості підвищує його стійкість до динамічних навантажень, що виникають внаслідок обертання барабана млина і зворотно-поступальному русі 3 потоку пульпи з щільністю близько 4 гр/см , що надходить і витікає з ковша елеватора. Наведені відмінні особливості запропонованої моделі ковша елеватора, завдяки підвищенню зносостійкості внутрішньої поверхні елеватора, стійкості до корозії зовнішньої поверхні, жорсткості металевого каркаса, виключають позапланові зупинки млинів внаслідок руйнування елеваторів, збільшують термін служби елеваторів розвантажувальних решіток, надійність їх експлуатації і продуктивності млина. 5 67668 6 7 67668 8 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
