Футерівка торцевої кришки барабанного млина

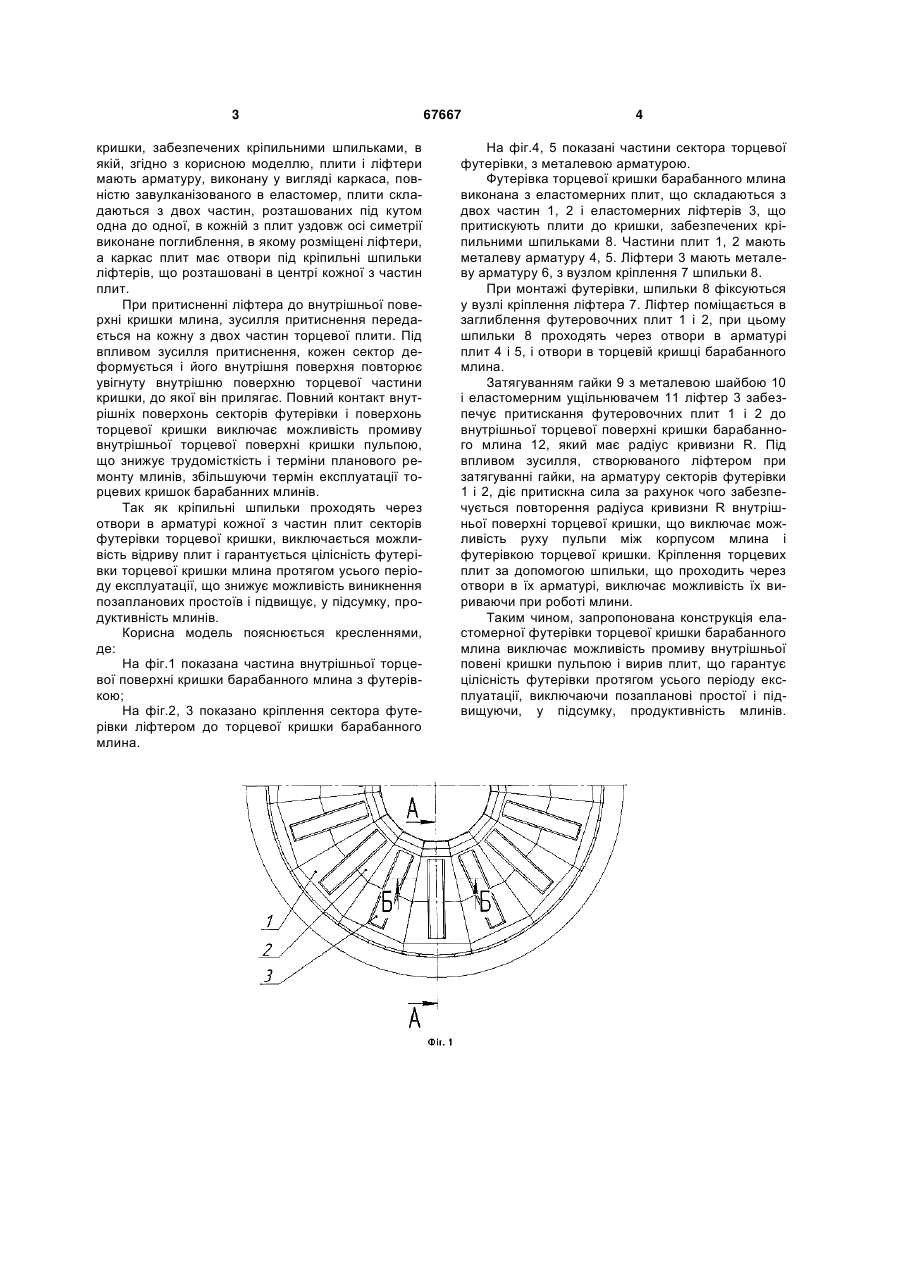

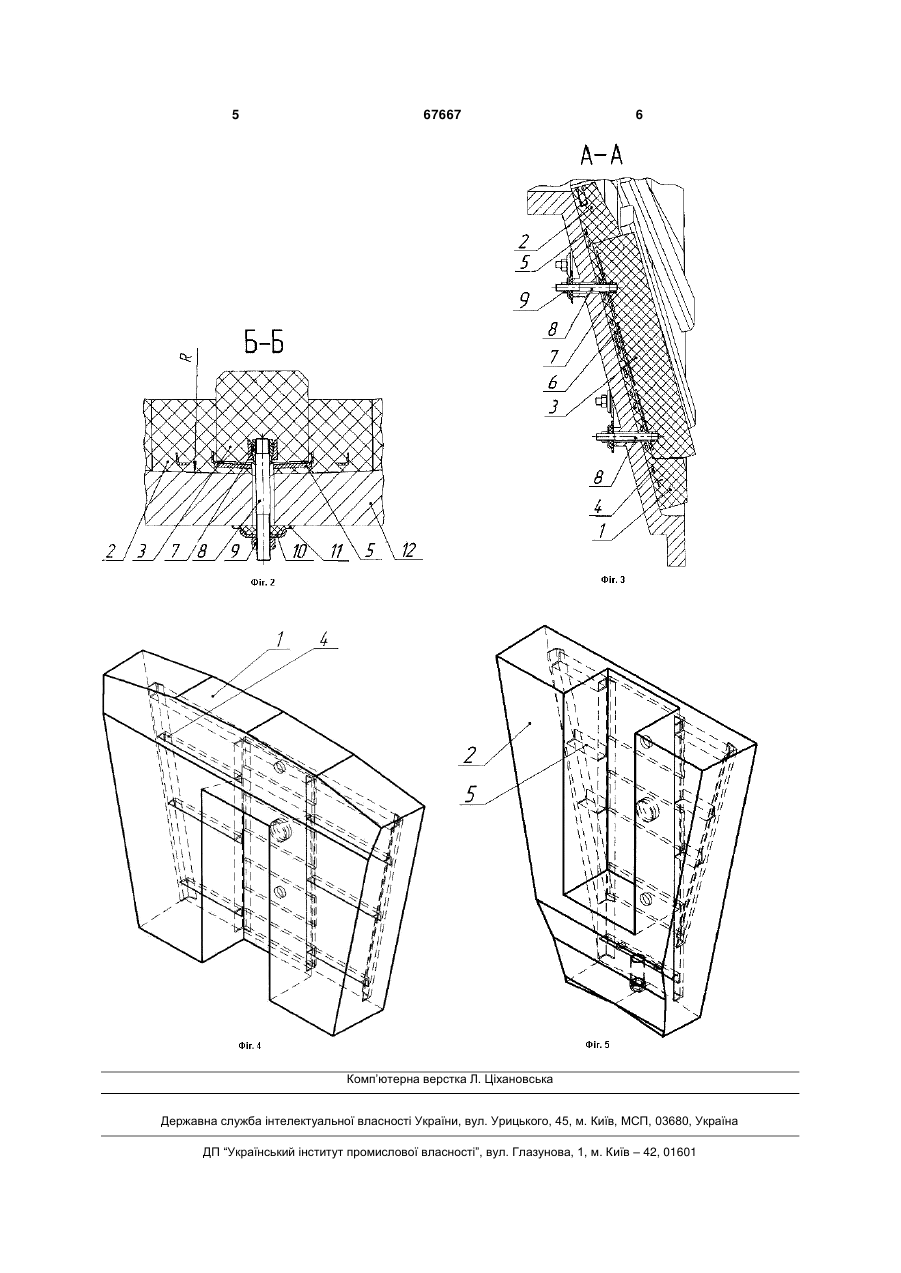

Футерівка торцевої кришки барабанного млина, що складається з еластомерних плит і еласто 3 кришки, забезпечених кріпильними шпильками, в якій, згідно з корисною моделлю, плити і ліфтери мають арматуру, виконану у вигляді каркаса, повністю завулканізованого в еластомер, плити складаються з двох частин, розташованих під кутом одна до одної, в кожній з плит уздовж осі симетрії виконане поглиблення, в якому розміщені ліфтери, а каркас плит має отвори під кріпильні шпильки ліфтерів, що розташовані в центрі кожної з частин плит. При притисненні ліфтера до внутрішньої поверхні кришки млина, зусилля притиснення передається на кожну з двох частин торцевої плити. Під впливом зусилля притиснення, кожен сектор деформується і його внутрішня поверхня повторює увігнуту внутрішню поверхню торцевої частини кришки, до якої він прилягає. Повний контакт внутрішніх поверхонь секторів футерівки і поверхонь торцевої кришки виключає можливість промиву внутрішньої торцевої поверхні кришки пульпою, що знижує трудомісткість і терміни планового ремонту млинів, збільшуючи термін експлуатації торцевих кришок барабанних млинів. Так як кріпильні шпильки проходять через отвори в арматурі кожної з частин плит секторів футерівки торцевої кришки, виключається можливість відриву плит і гарантується цілісність футерівки торцевої кришки млина протягом усього періоду експлуатації, що знижує можливість виникнення позапланових простоїв і підвищує, у підсумку, продуктивність млинів. Корисна модель пояснюється кресленнями, де: На фіг.1 показана частина внутрішньої торцевої поверхні кришки барабанного млина з футерівкою; На фіг.2, 3 показано кріплення сектора футерівки ліфтером до торцевої кришки барабанного млина. 67667 4 На фіг.4, 5 показані частини сектора торцевої футерівки, з металевою арматурою. Футерівка торцевої кришки барабанного млина виконана з еластомерних плит, що складаються з двох частин 1, 2 і еластомерних ліфтерів 3, що притискують плити до кришки, забезпечених кріпильними шпильками 8. Частини плит 1, 2 мають металеву арматуру 4, 5. Ліфтери 3 мають металеву арматуру 6, з вузлом кріплення 7 шпильки 8. При монтажі футерівки, шпильки 8 фіксуються у вузлі кріплення ліфтера 7. Ліфтер поміщається в заглиблення футеровочних плит 1 і 2, при цьому шпильки 8 проходять через отвори в арматурі плит 4 і 5, і отвори в торцевій кришці барабанного млина. Затягуванням гайки 9 з металевою шайбою 10 і еластомерним ущільнювачем 11 ліфтер 3 забезпечує притискання футеровочних плит 1 і 2 до внутрішньої торцевої поверхні кришки барабанного млина 12, який має радіус кривизни R. Під впливом зусилля, створюваного ліфтером при затягуванні гайки, на арматуру секторів футерівки 1 і 2, діє притискна сила за рахунок чого забезпечується повторення радіуса кривизни R внутрішньої поверхні торцевої кришки, що виключає можливість руху пульпи між корпусом млина і футерівкою торцевої кришки. Кріплення торцевих плит за допомогою шпильки, що проходить через отвори в їх арматурі, виключає можливість їх вириваючи при роботі млини. Таким чином, запропонована конструкція еластомерної футерівки торцевої кришки барабанного млина виключає можливість промиву внутрішньої повені кришки пульпою і вирив плит, що гарантує цілісність футерівки протягом усього періоду експлуатації, виключаючи позапланові простої і підвищуючи, у підсумку, продуктивність млинів. 5 67667 6 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
