Конструкція для додаткової теплоізоляції зовнішніх стін будівель

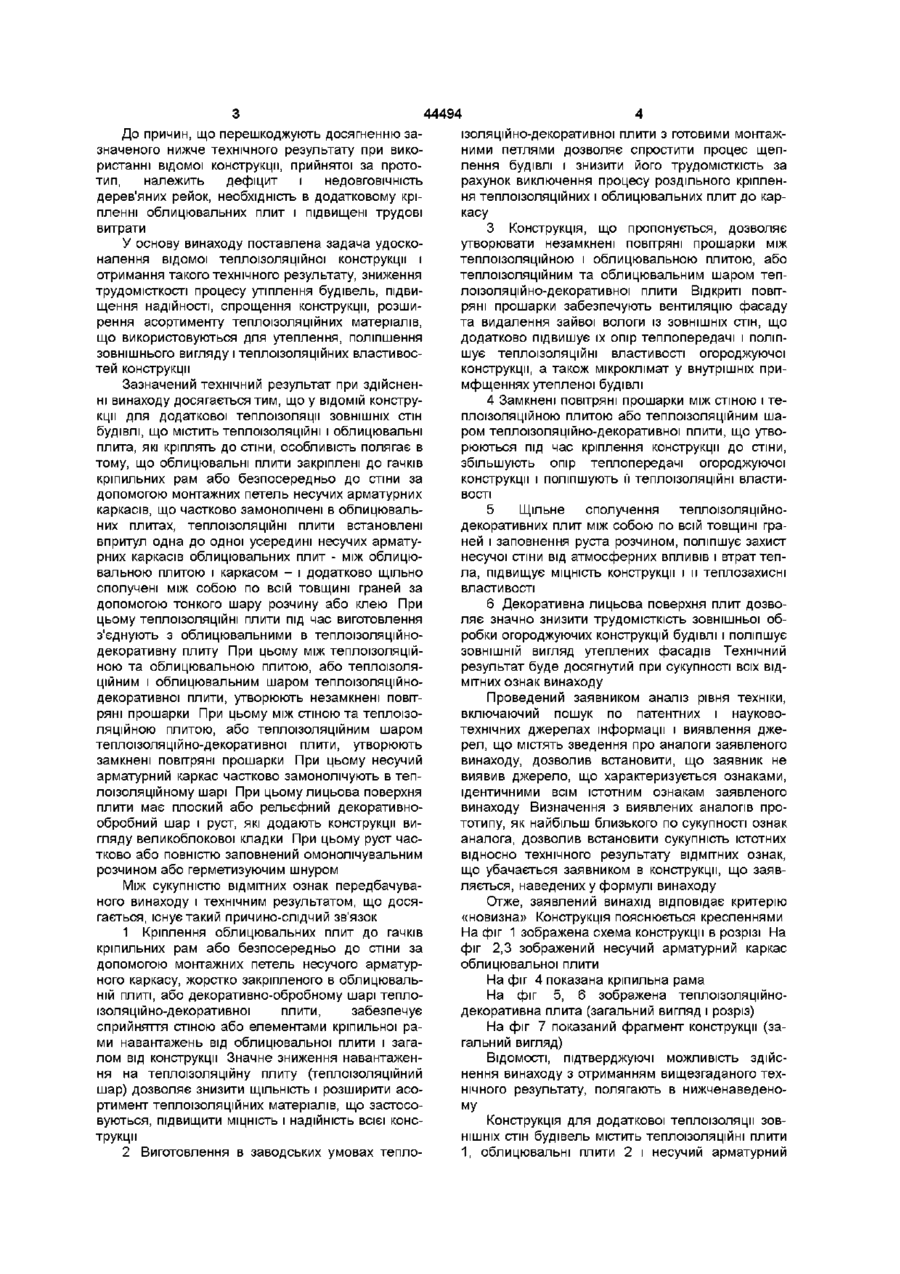

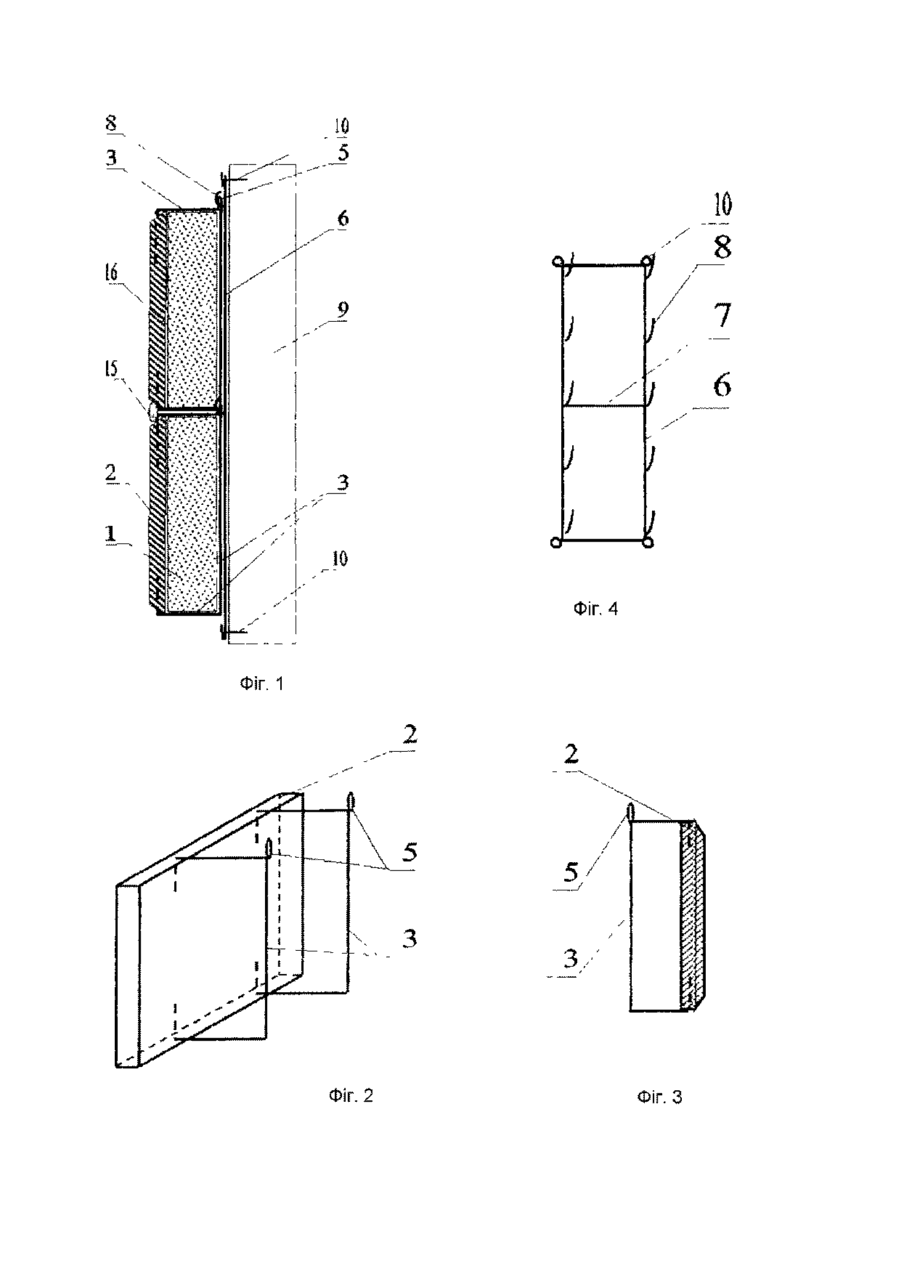

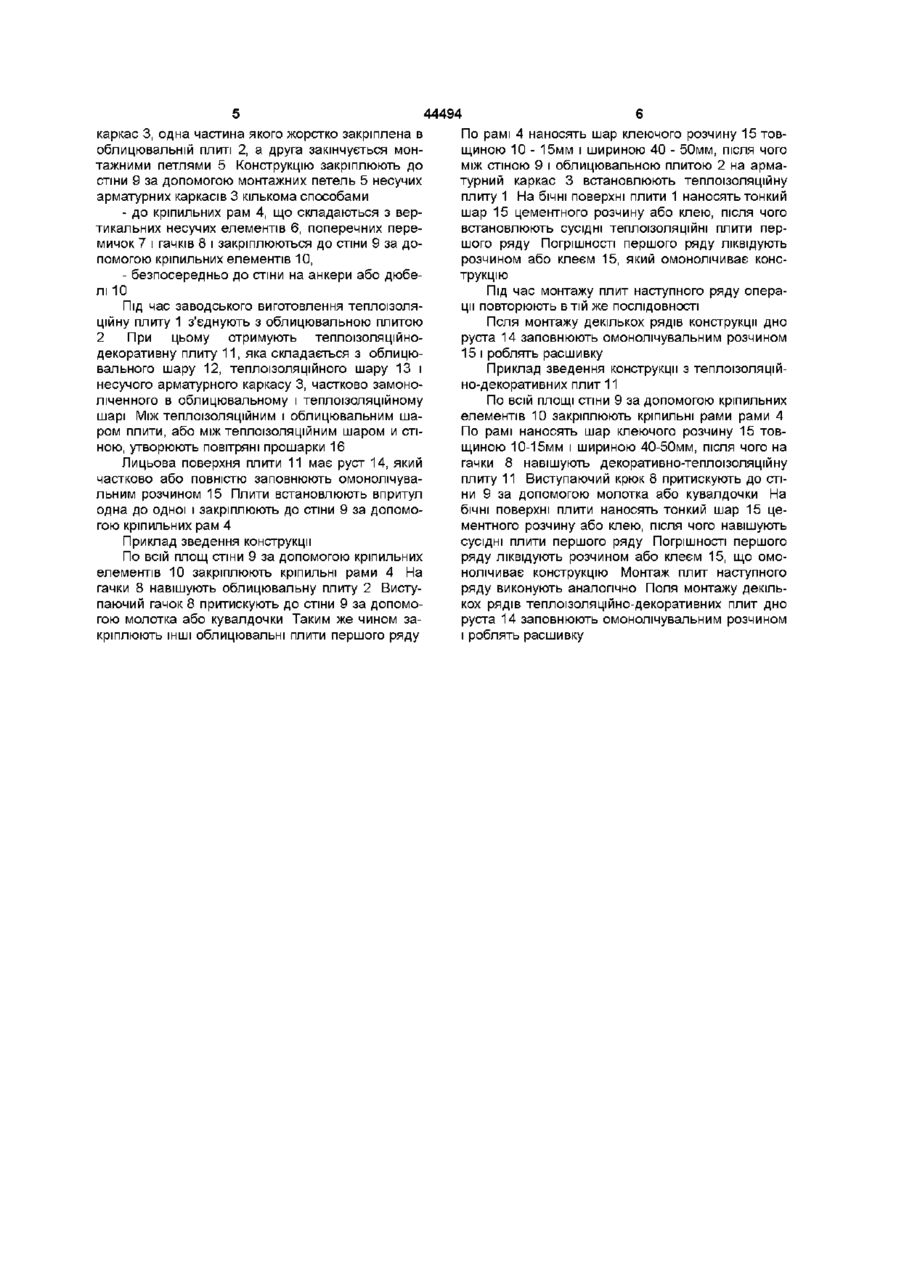

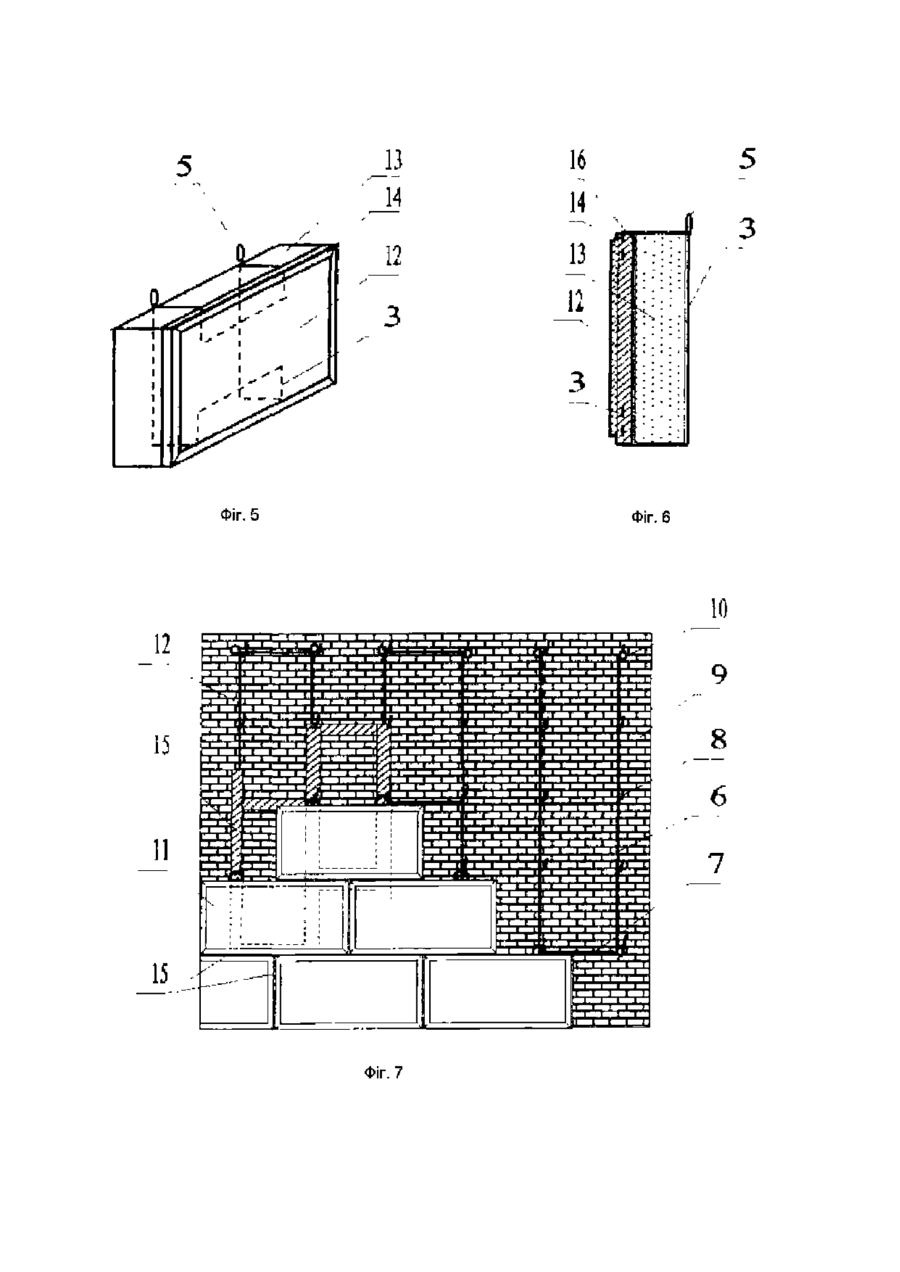

1 Конструкція для додаткової теплоізоляції ЗОВНІШНІХ стін будівлі, що містить теплоізоляційні і облицювальні плити, які кріплять до стіни, яка відрізняється тим, що облицювальні плити закріплені до гачків кріпильних рам або безпосередньо до стіни за допомогою монтажних петель несучих арматурних каркасів, що частково замонолічені в облицювальних плитах, теплоізоляційні плити встановлені впритул одна до одної усередині несучих арматурних каркасів облицювальних плит - між облицювальною плитою і каркасом - і додатково щільно сполучені між собою по всій товщині граней за допомогою тонкого шару розчину або клею 44494 До причин, що перешкоджують досягненню зазначеного нижче технічного результату при використанні відомої конструкції, прийнятої за прототип, належить дефіцит і недовговічність дерев'яних рейок, необхідність в додатковому кріпленні облицювальних плит і підвищені трудові витрати У основу винаходу поставлена задача удосконалення відомої теплоізоляційної конструкції і отримання такого технічного результату, зниження трудомісткості процесу утіплення будівель, підвищення надійності, спрощення конструкції, розширення асортименту теплоізоляційних матеріалів, що використовуються для утеплення, поліпшення зовнішнього вигляду і теплоізоляційних властивостей конструкції Зазначений технічний результат при здійсненні винаходу досягається тим, що у ВІДОМІЙ конструкції для додаткової теплоізоляції ЗОВНІШНІХ СТІН будівлі, що містить теплоізоляційні і облицювальні плита, які кріплять до стіни, особливість полягає в тому, що облицювальні плити закріплені до гачків кріпильних рам або безпосередньо до стіни за допомогою монтажних петель несучих арматурних каркасів, що частково замонолічені в облицювальних плитах, теплоізоляційні плити встановлені впритул одна до одної усередині несучих арматурних каркасів облицювальних плит - між облицювальною плитою і каркасом - і додатково щільно сполучені між собою по всій товщині граней за допомогою тонкого шару розчину або клею При цьому теплоізоляційні плити під час виготовлення з'єднують з облицювальними в теплоізоляційнодекоративну плиту При цьому між теплоізоляційною та облицювальною плитою, або теплоізоляційним і облицювальним шаром теплоізоляційнодекоративної плити, утворюють незамкнені повітряні прошарки При цьому між стіною та теплоізоляційною плитою, або теплоізоляційним шаром теплоізоляційно-декоративної плити, утворюють замкнені повітряні прошарки При цьому несучий арматурний каркас частково замонолічують в теплоізоляційному шарі При цьому лицьова поверхня плити має плоский або рельєфний декоративнообробний шар і руст, які додають конструкції вигляду великоблокової кладки При цьому руст частково або повністю заповнений омонолічувальним розчином або герметизуючим шнуром Між сукупністю ВІДМІТНИХ ознак передбачуваного винаходу і технічним результатом, що досягається, існує такий причино-слідчий зв'язок 1 Кріплення облицювальних плит до гачків кріпильних рам або безпосередньо до стіни за допомогою монтажних петель несучого арматурного каркасу, жорстко закріпленого в облицювальній плиті, або декоративно-обробному шарі теплоізоляційно-декоративної плити, забезпечує сприйняття стіною або елементами кріпильної рами навантажень від облицювальної плити і загалом від конструкції Значне зниження навантаження на теплоізоляційну плиту (теплоізоляційний шар) дозволяє знизити ЩІЛЬНІСТЬ І розширити асортимент теплоізоляційних матеріалів, що застосовуються, підвищити МІЦНІСТЬ і надійність всієї конструкції 2 Виготовлення в заводських умовах тепло ізоляцшно-декоративної плити з готовими монтажними петлями дозволяє спростити процес щеплення будівлі і знизити його трудомісткість за рахунок виключення процесу роздільного кріплення теплоізоляційних і облицювальних плит до каркасу 3 Конструкція, що пропонується, дозволяє утворювати незамкнені повітряні прошарки між теплоізоляційною і облицювальною плитою, або теплоізоляційним та облицювальним шаром теплоїзоляційно-декоративної плити Відкриті повітряні прошарки забезпечують вентиляцію фасаду та видалення зайвої вологи із ЗОВНІШНІХ СТІН, ЩО додатково підвишує їх опір теплопередачі і поліпшує теплоізоляційні властивості огороджуючої конструкції, а також мікроклімат у внутрішніх примфщеннях утепленої будівлі 4 Замкнені повітряні прошарки між стіною і теплоізоляційною плитою або теплоізоляційним шаром теплоізоляційно-декоративної плити, що утворюються під час кріплення конструкції до стіни, збільшують опір теплопередачі огороджуючої конструкції і поліпшують її теплоізоляційні властивості 5 Щільне сполучення теплоізоляційнодекоративних плит між собою по всій товщині граней і заповнення руста розчином, поліпшує захист несучої стіни від атмосферних впливів і втрат тепла, підвищує МІЦНІСТЬ конструкції і и теплозахисні властивості 6 Декоративна лицьова поверхня плит дозволяє значно знизити трудомісткість зовнішньої обробки огороджуючих конструкцій будівлі і поліпшує ЗОВНІШНІЙ вигляд утеплених фасадів Технічний результат буде досягнутий при сукупності всіх ВІДМІТНИХ ознак винаходу Проведений заявником аналіз рівня техніки, включаючий пошук по патентних і науковотехнічних джерелах інформації і виявлення джерел, що містять зведення про аналоги заявленого винаходу, дозволив встановити, що заявник не виявив джерело, що характеризується ознаками, ідентичними всім істотним ознакам заявленого винаходу Визначення з виявлених аналогів прототипу, як найбільш близького по сукупності ознак аналога, дозволив встановити сукупність істотних відносно технічного результату ВІДМІТНИХ ознак, що убачається заявником в конструкції, що заявляється, наведених у формулі винаходу Отже, заявлений винахід відповідає критерію «новизна» Конструкція пояснюється кресленнями На фіг 1 зображена схема конструкції в розрізі На фіг 2,3 зображений несучий арматурний каркас облицювальної плити На фіг 4 показана кріпильна рама На фіг 5, 6 зображена теплоізоляційнодекоративна плита (загальний вигляд і розріз) На фіг 7 показаний фрагмент конструкції (загальний вигляд) ВІДОМОСТІ, підтверджуючі можливість здійснення винаходу з отриманням вищезгаданого технічного результату, полягають в нижченаведеному Конструкція для додаткової теплоізоляції ЗОВНІШНІХ СТІН будівель містить теплоізоляційні плити 1, облицювальні плити 2 і несучий арматурний 44494 каркас 3, одна частина якого жорстко закріплена в По рамі 4 наносять шар клеючого розчину 15 товоблицювальній плиті 2, а друга закінчується монщиною 10 - 15мм і шириною 40 - 50мм, після чого тажними петлями 5 Конструкцію закріплюють до між стіною 9 і облицювальною плитою 2 на армастіни 9 за допомогою монтажних петель 5 несучих турний каркас 3 встановлюють теплоізоляційну арматурних каркасів 3 кількома способами плиту 1 На бічні поверхні плити 1 наносять тонкий шар 15 цементного розчину або клею, після чого - до кріпильних рам 4, що складаються з вервстановлюють сусідні теплоізоляційні плити пертикальних несучих елементів 6, поперечних перешого ряду Погрішності першого ряду ліквідують мичок 7 і гачків 8 і закріплюються до стіни 9 за дорозчином або клеєм 15, який омонолічиває конспомогою кріпильних елементів 10, трукцію - безпосередньо до стіни на анкери або дюбелі 10 Під час монтажу плит наступного ряду операПід час заводського виготовлення теплоізоляції повторюють в тій же ПОСЛІДОВНОСТІ ційну плиту 1 з'єднують з облицювальною плитою Псля монтажу декількох рядів конструкції дно 2 При цьому отримують теплоізоляційноруста 14 заповнюють омонолічувальним розчином декоративну плиту 11, яка складається з облицю15 і роблять расшивку вального шару 12, теплоізоляційного шару 13 і Приклад зведення конструкції з теплоізоляційнесучого арматурного каркасу 3, частково замононо-декоративних плит 11 ліченного в облицювальному і теплоізоляційному По всій площі стіни 9 за допомогою кріпильних шарі Між теплоізоляційним і облицювальним шаелементів 10 закріплюють кріпильні рами рами 4 ром плити, або між теплоізоляційним шаром и стіПо рамі наносять шар клеючого розчину 15 товною, утворюють повітряні прошарки 16 щиною 10-15мм і шириною 40-50мм, після чого на гачки 8 навішують декоративно-теплоізоляційну Лицьова поверхня плити 11 має руст 14, який плиту 11 Виступаючий крюк 8 притискують до стічастково або повністю заповнюють омонолічувани 9 за допомогою молотка або кувалдочки На льним розчином 15 Плити встановлюють впритул бічні поверхні плити наносять тонкий шар 15 цеодна до одної і закріплюють до стіни 9 за допомоментного розчину або клею, після чого навішують гою кріпильних рам 4 сусідні плити першого ряду Погрішності першого Приклад зведення конструкції ряду ліквідують розчином або клеєм 15, що омоПо всій площ стіни 9 за допомогою кріпильних нолічиває конструкцію Монтаж плит наступного елементів 10 закріплюють кріпильні рами 4 На ряду виконують аналогічно Поля монтажу декільгачки 8 навішують облицювальну плиту 2 Вистукох рядів теплоізоляційно-декоративних плит дно паючий гачок 8 притискують до стіни 9 за допоморуста 14 заповнюють омонолічувальним розчином гою молотка або кувалдочки Таким же чином заі роблять расшивку кріплюють ІНШІ облицювальні плити першого ряду 9 15 І 1 І 10 Фіг. 4 і ^ , Фіг. 1 З/' Фіг. 2 Фіг. З 13 5 16 14 12 З 13 З Фіг. 5 Фіг. 6 12 9 8 6 11 7 15 Фіг. 7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
