Універсальний тепловий насос

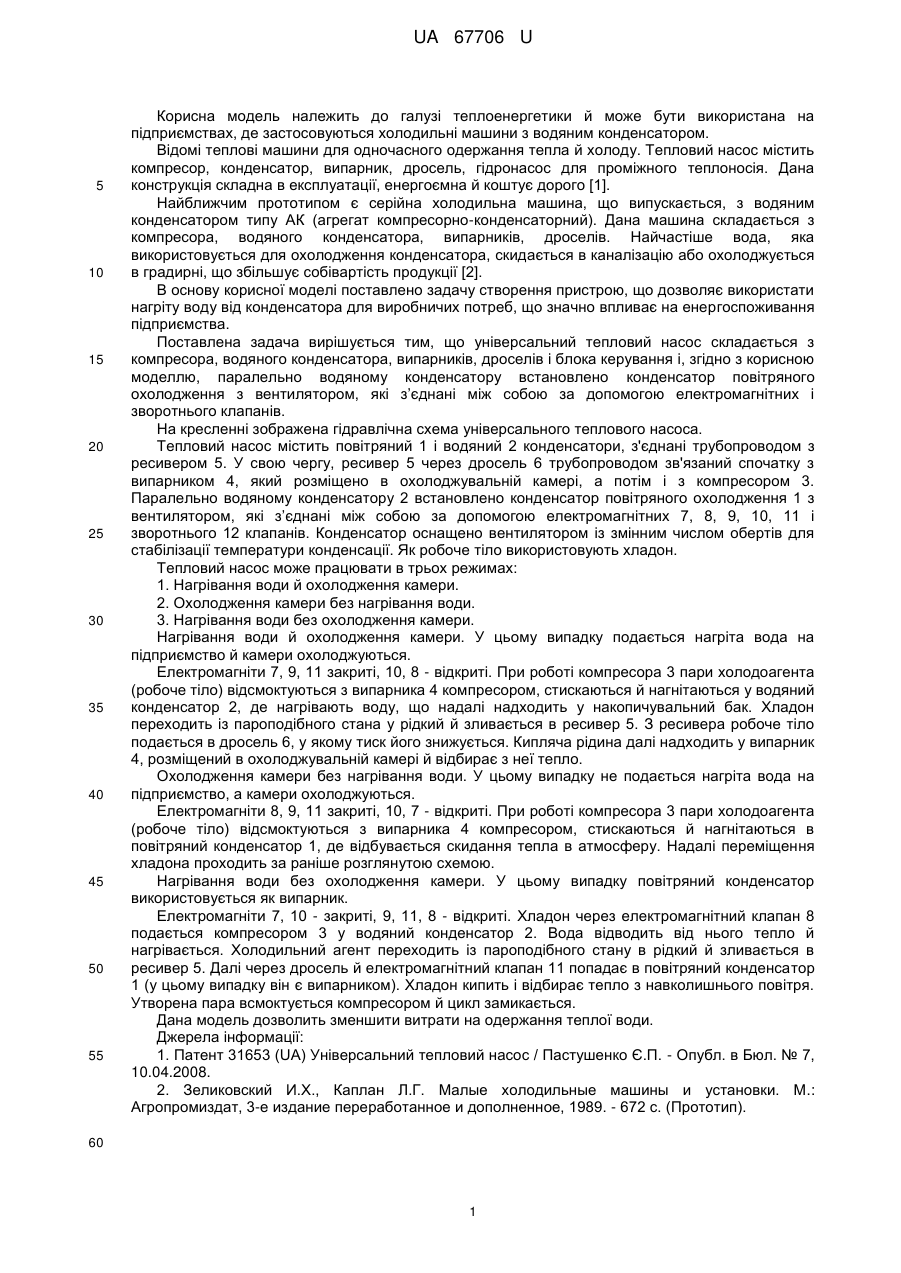

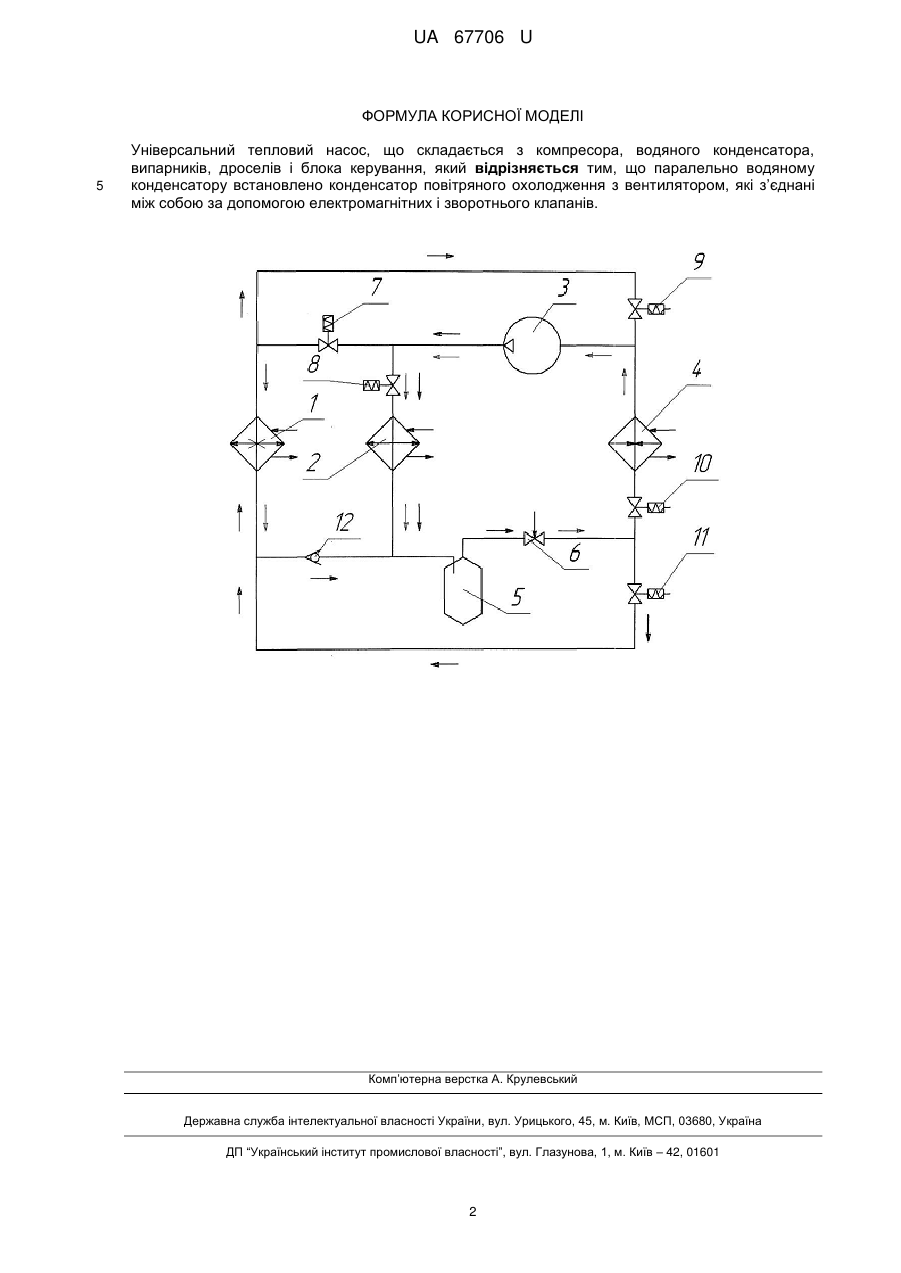

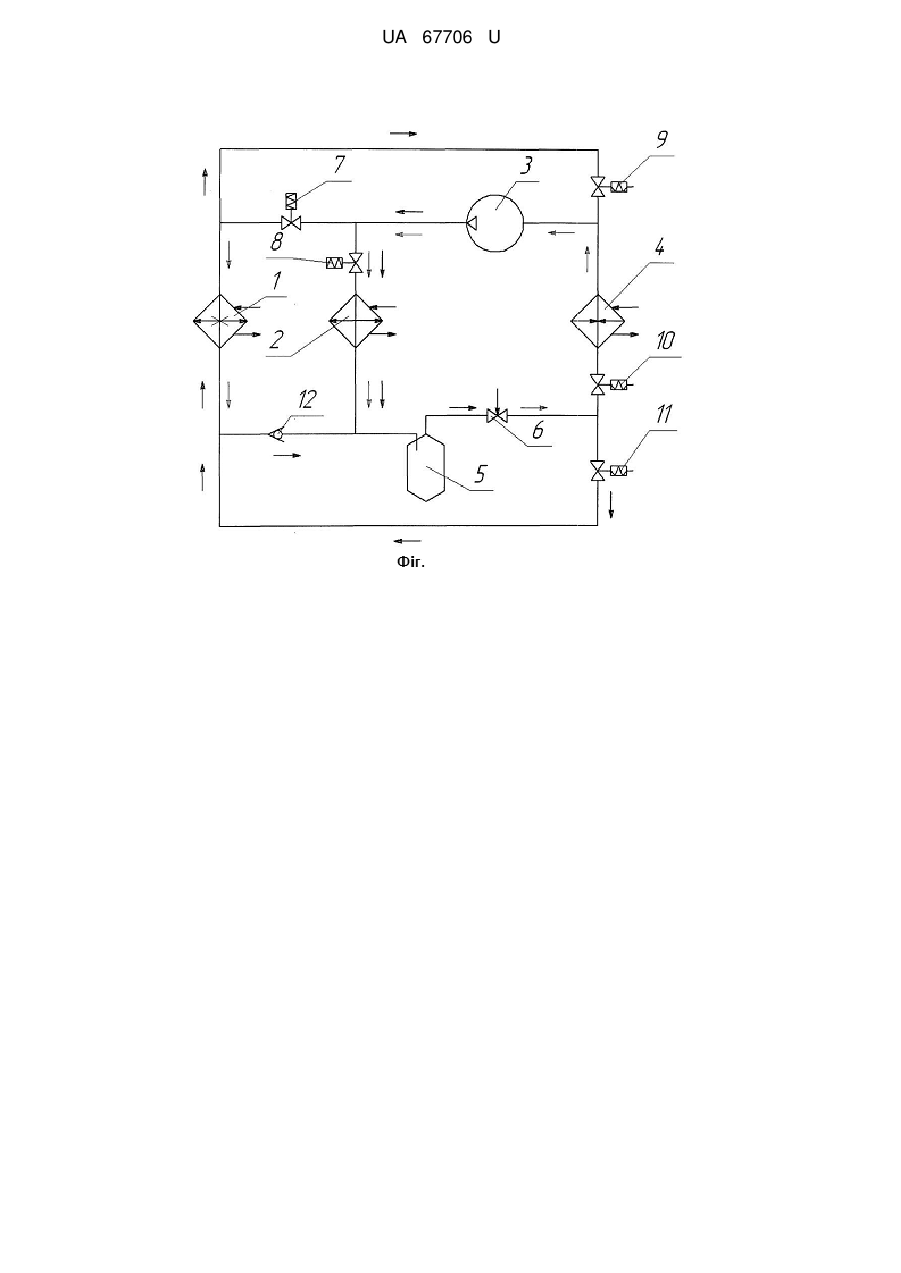

Реферат: UA 67706 U UA 67706 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі теплоенергетики й може бути використана на підприємствах, де застосовуються холодильні машини з водяним конденсатором. Відомі теплові машини для одночасного одержання тепла й холоду. Тепловий насос містить компресор, конденсатор, випарник, дросель, гідронасос для проміжного теплоносія. Дана конструкція складна в експлуатації, енергоємна й коштує дорого [1]. Найближчим прототипом є серійна холодильна машина, що випускається, з водяним конденсатором типу АК (агрегат компресорно-конденсаторний). Дана машина складається з компресора, водяного конденсатора, випарників, дроселів. Найчастіше вода, яка використовується для охолодження конденсатора, скидається в каналізацію або охолоджується в градирні, що збільшує собівартість продукції [2]. В основу корисної моделі поставлено задачу створення пристрою, що дозволяє використати нагріту воду від конденсатора для виробничих потреб, що значно впливає на енергоспоживання підприємства. Поставлена задача вирішується тим, що універсальний тепловий насос складається з компресора, водяного конденсатора, випарників, дроселів і блока керування і, згідно з корисною моделлю, паралельно водяному конденсатору встановлено конденсатор повітряного охолодження з вентилятором, які з’єднані між собою за допомогою електромагнітних і зворотнього клапанів. На кресленні зображена гідравлічна схема універсального теплового насоса. Тепловий насос містить повітряний 1 і водяний 2 конденсатори, з'єднані трубопроводом з ресивером 5. У свою чергу, ресивер 5 через дросель 6 трубопроводом зв'язаний спочатку з випарником 4, який розміщено в охолоджувальній камері, а потім і з компресором 3. Паралельно водяному конденсатору 2 встановлено конденсатор повітряного охолодження 1 з вентилятором, які з’єднані між собою за допомогою електромагнітних 7, 8, 9, 10, 11 і зворотнього 12 клапанів. Конденсатор оснащено вентилятором із змінним числом обертів для стабілізації температури конденсації. Як робоче тіло використовують хладон. Тепловий насос може працювати в трьох режимах: 1. Нагрівання води й охолодження камери. 2. Охолодження камери без нагрівання води. 3. Нагрівання води без охолодження камери. Нагрівання води й охолодження камери. У цьому випадку подається нагріта вода на підприємство й камери охолоджуються. Електромагніти 7, 9, 11 закриті, 10, 8 - відкриті. При роботі компресора 3 пари холодоагента (робоче тіло) відсмоктуються з випарника 4 компресором, стискаються й нагнітаються у водяний конденсатор 2, де нагрівають воду, що надалі надходить у накопичувальний бак. Хладон переходить із пароподібного стана у рідкий й зливається в ресивер 5. З ресивера робоче тіло подається в дросель 6, у якому тиск його знижується. Кипляча рідина далі надходить у випарник 4, розміщений в охолоджувальній камері й відбирає з неї тепло. Охолодження камери без нагрівання води. У цьому випадку не подається нагріта вода на підприємство, а камери охолоджуються. Електромагніти 8, 9, 11 закриті, 10, 7 - відкриті. При роботі компресора 3 пари холодоагента (робоче тіло) відсмоктуються з випарника 4 компресором, стискаються й нагнітаються в повітряний конденсатор 1, де відбувається скидання тепла в атмосферу. Надалі переміщення хладона проходить за раніше розглянутою схемою. Нагрівання води без охолодження камери. У цьому випадку повітряний конденсатор використовується як випарник. Електромагніти 7, 10 - закриті, 9, 11, 8 - відкриті. Хладон через електромагнітний клапан 8 подається компресором 3 у водяний конденсатор 2. Вода відводить від нього тепло й нагрівається. Холодильний агент переходить із пароподібного стану в рідкий й зливається в ресивер 5. Далі через дросель й електромагнітний клапан 11 попадає в повітряний конденсатор 1 (у цьому випадку він є випарником). Хладон кипить і відбирає тепло з навколишнього повітря. Утворена пара всмоктується компресором й цикл замикається. Дана модель дозволить зменшити витрати на одержання теплої води. Джерела інформації: 1. Патент 31653 (UA) Універсальний тепловий насос / Пастушенко Є.П. - Опубл. в Бюл. № 7, 10.04.2008. 2. Зеликовский И.Х., Каплан Л.Г. Малые холодильные машины и установки. М.: Агропромиздат, 3-е издание переработанное и дополненное, 1989. - 672 с. (Прототип). 60 1 UA 67706 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Універсальний тепловий насос, що складається з компресора, водяного конденсатора, випарників, дроселів і блока керування, який відрізняється тим, що паралельно водяному конденсатору встановлено конденсатор повітряного охолодження з вентилятором, які з’єднані між собою за допомогою електромагнітних і зворотнього клапанів. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
