Спеціальний пристрій відеоспостереження спв-2к

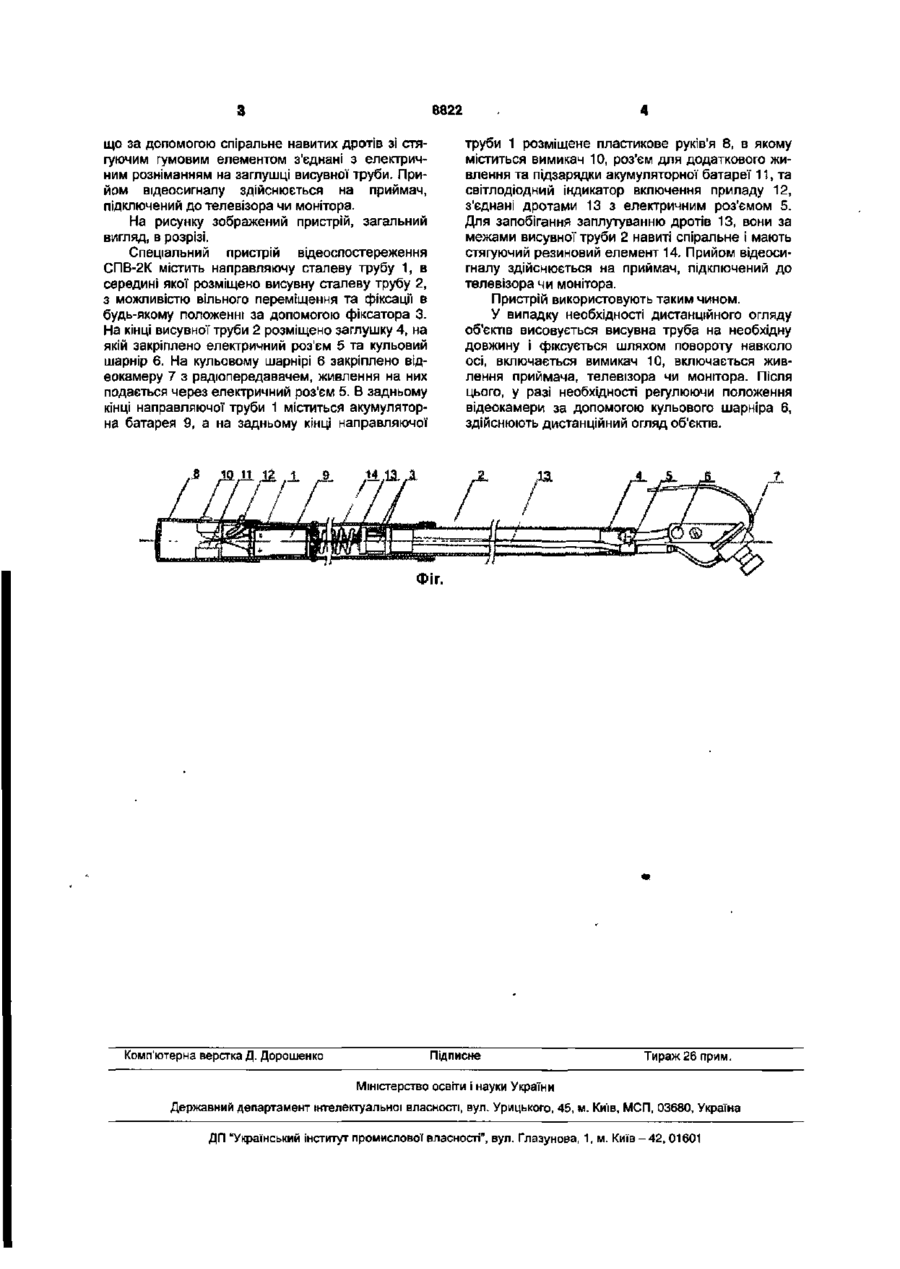

Спеціальний пристрій для відеоспостереження, який відрізняється тим, що містить напрямну сталеву трубу, всередині якої розміщена висувна сталева труба з можливістю вільного переміщення та фіксації в будь-якому положенні за допомогою фіксатора, на кінці висувної труби розміщена заглушка, на якій закріплений електричний рознім та кульовий шарнір, на якому закріплена відеокамера з радіопередавачем, що отримує живлення через електричний рознім, напрямна сталева труба в задньому кінці містить акумуляторну батарею, а на задньому кінці напрямної труби розміщена пластикова рукоятка, в якій міститься вимикач, рознім для додаткового живлення та підзарядки акумуляторної батареї та світлодіодний індикатор включення приладу, що за допомогою спірально навитих дротів із стягуючим гумовим елементом з'єднані з електричним рознімом на заглушці висувної труби, прийом відеосигналу здійснюється на приймач, підключений до телевізора чи монітора. Корисна модель стосується спеціальних технічних засобів Міністерства внутрішніх справ, зокрема засобів відеоспостереження і може бути використана для дистанційного відеосп остереження за об'єктами в обмеженому просторі або з-за укриття, тобто в тих випадках, коли наближення до об'єкта неможливе або небезпечне. Подібних до запропонованої корисної моделі засобів відеоспостереження в джерелах інформації не виявлено. На практиці, при необхідності дистанційного огляду об'єктів (підрозділами МВС: для обшуку та огляду приміщень, місцевості та транспортних засобів у важкодоступних місцях або при підозрі, що в приміщенні перебуває озброєний злочинець чи вибухові речовини; підрозділами МНС: для огляду порожнин, утворених внаслідок обвалів будинків, підвалів з метою виявлення в них людей чи тварин, для огляду об'єктів у випадку підозри на вибухонебезпеку; митною службою: для огляду транспортних засобів (автомобілів, вагонів потягів) у важкодоступних місцях (днищ, дахів, місць під обшивкою) використовують оптичні прилади типу перископів, дзеркал або відеокамери на роботизованих засобах пересування. Проте застосування оптичних приладів (перископів і дзеркал) не завжди дозволяє вирішити поставлені задачі внаслідок низької якості зображення і неможливості змінити масштаб зображення, а використання відеокамер на роботизованих засобах пересування вимагає великих затрат коштів. В основу корисної моделі поставлене завдання забезпечити можливість дистанційного огляду об'єктів в обмеженому просторі або з-за укриття, а також зробити цю процедуру легшою, безпечнішою та дешевшою. Поставлене завдання досягається створенням спеціального пристрою для відеоспостереження СПВ-2К, який згідно з корисною моделлю, містить напрямну сталеву трубу, в середині якої розміщена висувна сталева труба, з можливістю вільного переміщення та фіксації в будь-якому положенні за допомогою фіксатора, на кінці висувної труби розміщена заглушка, на якій закріплене електричне рознімання та кульовий шарнір, на якому закріплена відеокамера з радіопередавачем, що отримує живлення через електричне рознімання, направляюча сталева труба в задньому кінці містить акумуляторну батарею, а на задньому кінці напрямної труби розміщене пластикове руків'я, в якому міститься вимикач, рознімання для додаткового живлення та підзарядки акумуляторної' батареї та світлодіодний індикатор включення приладу, CM CM 00 00 8822 труби 1 розміщене пластикове руків'я 8, в якому міститься вимикач 10, роз'єм для додаткового живлення та підзарядки акумуляторної батареї 11, та світлодіодний індикатор включення приладу 12, з'єднані дротами 13 з електричним роз'ємом 5. Для запобігання заплутуванню дротів 13, вони за межами висувної труби 2 навиті спіральне і мають стягуючий резиновий елемент 14. Прийом відеосигналу здійснюється на приймач, підключений до телевізора чи монітора. Пристрій використовують таким чином. У випадку необхідності дистанційного огляду об'єктів висовується висувна труба на необхідну довжину і фіксується шляхом повороту навколо осі, включається вимикач 10, включається живлення приймача, телевізора чи монітора. Після цього, у разі необхідності регулюючи положення відеокамери за допомогою кульового шарніра 6, здійснюють дистанційний огляд об'єктів. що за допомогою спіральне навитих дротів зі стягуючим гумовим елементом з'єднані з електричним розніманням на заглушці висувної труби. Прийом відеосигналу здійснюється на приймач, підключений до телевізора чи монітора. На рисунку зображений пристрій, загальний вигляд, в розрізі. Спеціальний пристрій відеоспостереження СПВ-2К містить направляючу сталеву трубу 1, в середині якої розміщено висувну сталеву трубу 2, з можливістю вільного переміщення та фіксації в будь-якому положенні за допомогою фіксатора 3. На кінці висувної труби 2 розміщено заглушку 4, на якій закріплено електричний роз'єм 5 та кульовий шарнір 6. На кульовому шарнірі 6 закріплено відеокамеру 7 з радіопередавачем, живлення на них подається через електричний роз'єм 5. В задньому кінці направляючої труби 1 міститься акумуляторна батарея 9, а на задньому кінці направляючої Фіг Комп'ютерна верстка Д. Дорошенко Підписне Тираж26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
