Мітчик

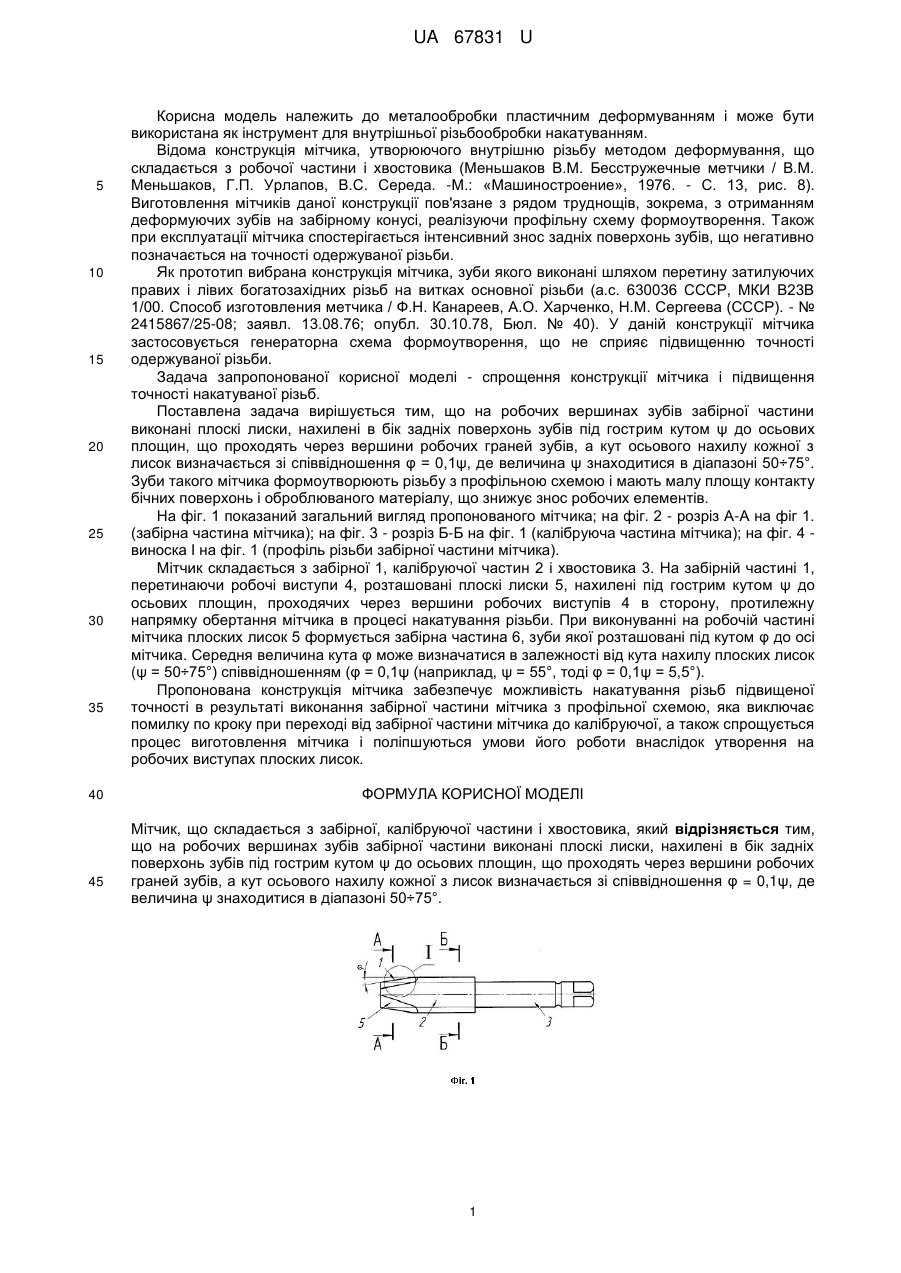

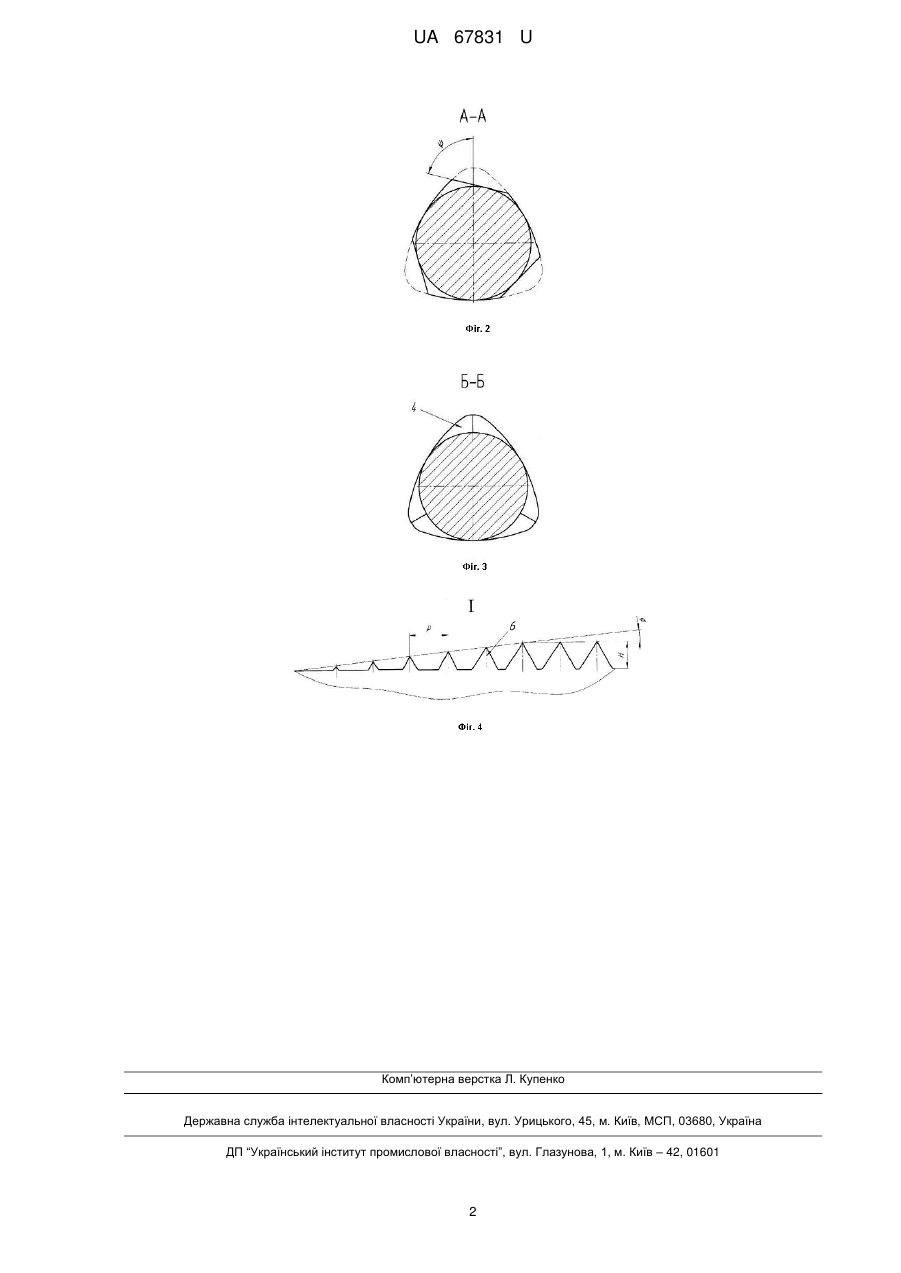

Реферат: UA 67831 U UA 67831 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до металообробки пластичним деформуванням і може бути використана як інструмент для внутрішньої різьбообробки накатуванням. Відома конструкція мітчика, утворюючого внутрішню різьбу методом деформування, що складається з робочої частини і хвостовика (Меньшаков В.М. Бесстружечные метчики / В.М. Меньшаков, Г.П. Урлапов, B.C. Середа. -М.: «Машиностроение», 1976. - С. 13, рис. 8). Виготовлення мітчиків даної конструкції пов'язане з рядом труднощів, зокрема, з отриманням деформуючих зубів на забірному конусі, реалізуючи профільну схему формоутворення. Також при експлуатації мітчика спостерігається інтенсивний знос задніх поверхонь зубів, що негативно позначається на точності одержуваної різьби. Як прототип вибрана конструкція мітчика, зуби якого виконані шляхом перетину затилуючих правих і лівих богатозахідних різьб на витках основної різьби (а.с. 630036 СССР, МКИ В23В 1/00. Способ изготовления метчика / Ф.Н. Канареев, А.О. Харченко, Н.М. Сергеева (СССР). - № 2415867/25-08; заявл. 13.08.76; опубл. 30.10.78, Бюл. № 40). У даній конструкції мітчика застосовується генераторна схема формоутворення, що не сприяє підвищенню точності одержуваної різьби. Задача запропонованої корисної моделі - спрощення конструкції мітчика і підвищення точності накатуваної різьб. Поставлена задача вирішується тим, що на робочих вершинах зубів забірної частини виконані плоскі лиски, нахилені в бік задніх поверхонь зубів під гострим кутом ψ до осьових площин, що проходять через вершини робочих граней зубів, а кут осьового нахилу кожної з лисок визначається зі співвідношення φ = 0,1ψ, де величина ψ знаходитися в діапазоні 50÷75°. Зуби такого мітчика формоутворюють різьбу з профільною схемою і мають малу площу контакту бічних поверхонь і оброблюваного матеріалу, що знижує знос робочих елементів. На фіг. 1 показаний загальний вигляд пропонованого мітчика; на фіг. 2 - розріз А-А на фіг 1. (забірна частина мітчика); на фіг. 3 - розріз Б-Б на фіг. 1 (калібруюча частина мітчика); на фіг. 4 виноска І на фіг. 1 (профіль різьби забірної частини мітчика). Мітчик складається з забірної 1, калібруючої частин 2 і хвостовика 3. На забірній частині 1, перетинаючи робочі виступи 4, розташовані плоскі лиски 5, нахилені під гострим кутом ψ до осьових площин, проходячих через вершини робочих виступів 4 в сторону, протилежну напрямку обертання мітчика в процесі накатування різьби. При виконуванні на робочій частині мітчика плоских лисок 5 формується забірна частина 6, зуби якої розташовані під кутом φ до осі мітчика. Середня величина кута φ може визначатися в залежності від кута нахилу плоских лисок (ψ = 50÷75°) співвідношенням (φ = 0,1ψ (наприклад, ψ = 55°, тоді φ = 0,1ψ = 5,5°). Пропонована конструкція мітчика забезпечує можливість накатування різьб підвищеної точності в результаті виконання забірної частини мітчика з профільної схемою, яка виключає помилку по кроку при переході від забірної частини мітчика до калібруючої, а також спрощується процес виготовлення мітчика і поліпшуються умови його роботи внаслідок утворення на робочих виступах плоских лисок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Мітчик, що складається з забірної, калібруючої частини і хвостовика, який відрізняється тим, що на робочих вершинах зубів забірної частини виконані плоскі лиски, нахилені в бік задніх поверхонь зубів під гострим кутом ψ до осьових площин, що проходять через вершини робочих граней зубів, а кут осьового нахилу кожної з лисок визначається зі співвідношення φ = 0,1ψ, де величина ψ знаходитися в діапазоні 50÷75°. 1 UA 67831 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
