Мітчик
Номер патенту: 66082
Опубліковано: 26.12.2011
Автори: Канареєв Фелікс Миколайович, Новіков Павло Анатолійович, Харченко Олександр Олегович
Формула / Реферат
Мітчик, зуби якого виконані шляхом перетину затилуючих правих і лівих багатозахідних різьб на витках основної різьби, який відрізняється тим, що на робочій частині
-гранного мітчика, з непарною кількістю граней
, виконано
стружкових канавок з найбільшою кутовою шириною
і кутовим кроком
(при
), з утворенням в поперечному перерізі мітчика зубів зворотного різання.
Текст

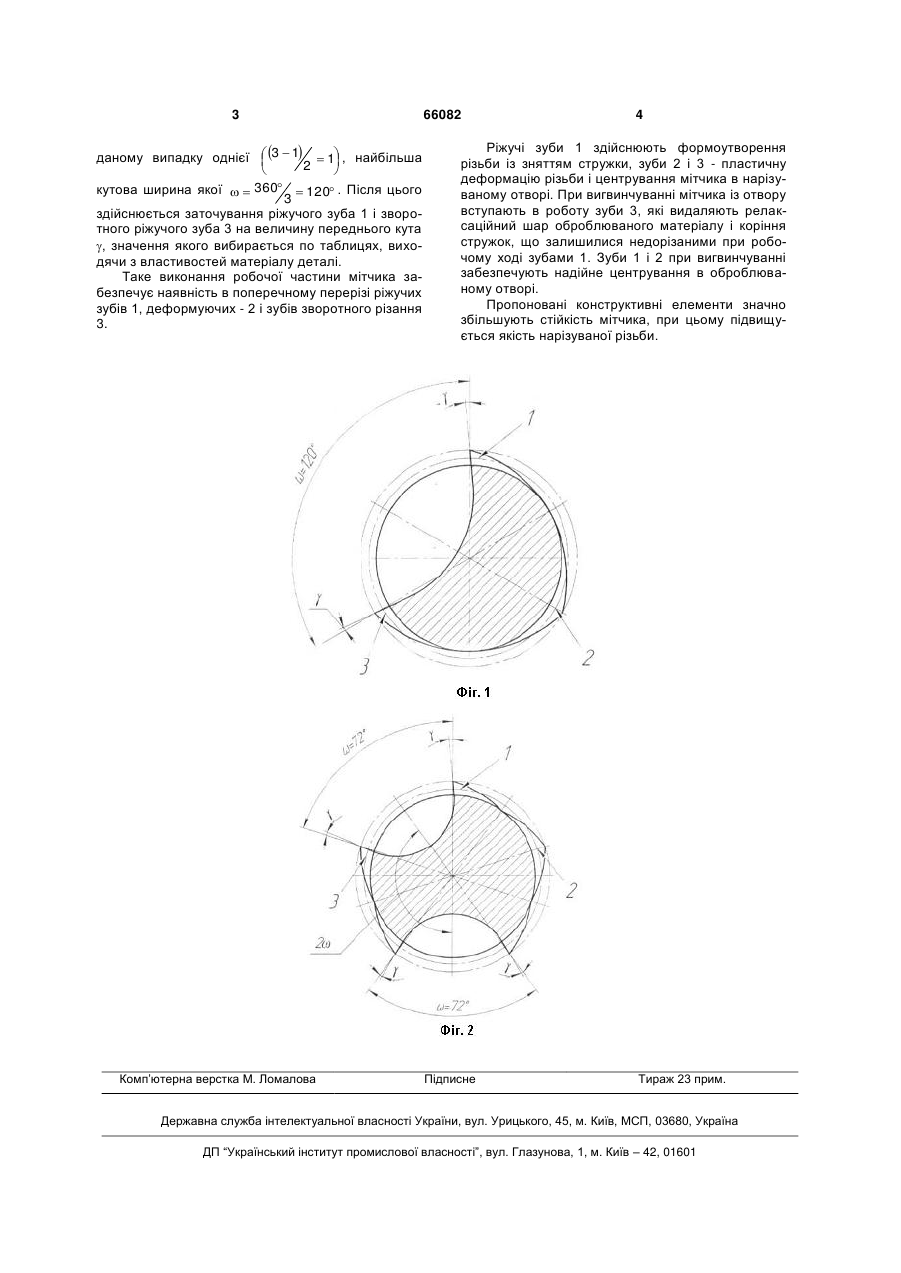

Мітчик, зуби якого виконані шляхом перетину затилуючих правих і лівих багатозахідних різьб на 3 даному випадку однієї 3 1 1 , найбільша 2 360 120 . Після цього кутова ширина якої 3 здійснюється заточування ріжучого зуба 1 і зворотного ріжучого зуба 3 на величину переднього кута , значення якого вибирається по таблицях, виходячи з властивостей матеріалу деталі. Таке виконання робочої частини мітчика забезпечує наявність в поперечному перерізі ріжучих зубів 1, деформуючих - 2 і зубів зворотного різання 3. Комп’ютерна верстка М. Ломалова 66082 4 Ріжучі зуби 1 здійснюють формоутворення різьби із зняттям стружки, зуби 2 і 3 - пластичну деформацію різьби і центрування мітчика в нарізуваному отворі. При вигвинчуванні мітчика із отвору вступають в роботу зуби 3, які видаляють релаксаційний шар оброблюваного матеріалу і коріння стружок, що залишилися недорізаними при робочому ході зубами 1. Зуби 1 і 2 при вигвинчуванні забезпечують надійне центрування в оброблюваному отворі. Пропоновані конструктивні елементи значно збільшують стійкість мітчика, при цьому підвищується якість нарізуваної різьби. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTap
Автори англійськоюKanareiev Feliks Mykolaiovych, Kharchenko Oleksandr Olehovych, Novikov Pavlo Anatoliiovych
Назва патенту російськоюМетчик
Автори російськоюКанареев Феликс Николаевич, Харченко Александр Олегович, Новиков Павел Анатольевич
МПК / Мітки
МПК: B23G 5/00
Мітки: мітчик
Код посилання
<a href="https://ua.patents.su/2-66082-mitchik.html" target="_blank" rel="follow" title="База патентів України">Мітчик</a>
Мітчик
Номер патенту: 64950
Опубліковано: 25.11.2011
Автори: Канареєв Фелікс Миколайович, Харченко Олександр Олегович, Новіков Павло Анатолійович
МПК: B23G 5/00
Мітки: мітчик
Формула / Реферат:
Мітчик, що містить забірну і калібруючу частини, виконаний в поперечному перерізі у формі правильного овального багатокутника з розташуванням повного профілю різі лише по вершинах робочих виступів, який відрізняється тим, що на забірній частині мітчика виконані зуби, які поєднують у собі ріжучі і деформуючі елементи, а канавки на забірній частині симетрично розширюються від початку калібруючої частини до початку забірної частини мітчика.
Комбінований інструмент свердло-мітчик
Номер патенту: 93301
Опубліковано: 25.01.2011
Автори: Малишко Іван Олександрович, Коротун Максим Сергійович
МПК: B23B 51/08, B23G 5/00
Мітки: комбінований, свердло-мітчик, інструмент
Формула / Реферат:
Комбінований інструмент свердло-мітчик, що включає свердло з похилими стружковими канавками, жорстко з'єднане з мітчиком зі стружковими канавками, паралельними вертикальній осі інструмента, який відрізняється тим, що кінці стружкових канавок свердла розміщені від з'єднання свердло-мітчик на відстані 0,3÷0,5 діаметра свердла, а діаметри кінців стружкових канавок свердла дорівнюють 0,8÷5 діаметра свердла, при цьому початки всіх...
Мітчик
Номер патенту: 51159
Опубліковано: 15.11.2002
Автор: Сторчевой Микола Макарович
Мітки: мітчик
Формула / Реферат:
Мітчик для нарізання як метричної, так і дюймової різі в отворах, який має циліндричну нарізну частину та конічну нарізну частину, який відрізняється тим, що кінцева частина мітчика виконана у вигляді свердла з його циліндричною частиною та конічною частиною, причому діаметр циліндричної частини свердла дорівнює теоретично розрахованому діаметру отвору під різь.
Мітчик
Номер патенту: 68671
Опубліковано: 16.08.2004
Автор: Скочко Євген Вікторович
МПК: B23G 5/00
Мітки: мітчик
Формула / Реферат:
Мітчик, що має забірну і калібруючу частини, стружкові канавки, групи зубців повного профілю, гвинтову канавку, виконану на всій довжині робочої частини мітчика, яка утворює групи зубців заниженого профілю, який відрізняється тим, що гвинтова канавка виконана багатозахідною з кількістю заходів, що дорівнює кількості стружкових канавок, з профілем, в якому одна з сторін гвинтової канавки виконана співпадаючою з задніми поверхнями забірної...
Мітчик різьбовий, що звільняється
Номер патенту: 2070
Опубліковано: 15.10.2003
Автори: Розенфельд Ілля Михайлович, Буняк Борис Трохимович, Розновець Володимир Степанович, Шлахтер Ілля Семенович
МПК: E21B 31/00
Мітки: різьбовий, мітчик, звільняється
Формула / Реферат:
Мітчик різьбовий, що звільняється, який містить корпус, різьбовий конус і підпружинену запірну втулку, який відрізняється тим, що він оснащений обмежувальною муфтою і кульками-фіксаторами радіально розташованими в циліндричних гніздах корпуса, на якому встановлений ударник і виконані циліндричні проточки перемінного перерізу і рівної довжини, а в різьбовому конусі виконані відповідні щодо корпуса циліндричні розточки перемінного перерізу,...
