Мітчик
Номер патенту: 66484
Опубліковано: 10.01.2012
Автори: Харченко Олександр Олегович, Канареєв Фелікс Миколайович, Новіков Павло Анатолійович
Формула / Реферат
Мітчик, зуби якого виконані шляхом перетину затилуючих правих і лівих багатозахідних різьб на витках основної різьби, який відрізняється тим, що має змінну геометрію з профілем основної різьби на вершинах зубів та з зменшеним профілем у передній та задній частинах зубів мітчика, крім того, зуби мітчика переходять з ромба в основі в шестикутники до вершин, утворюючи на бокових поверхнях зубів майданчики в формі трикутників з вершиною у основи зуба.
Текст

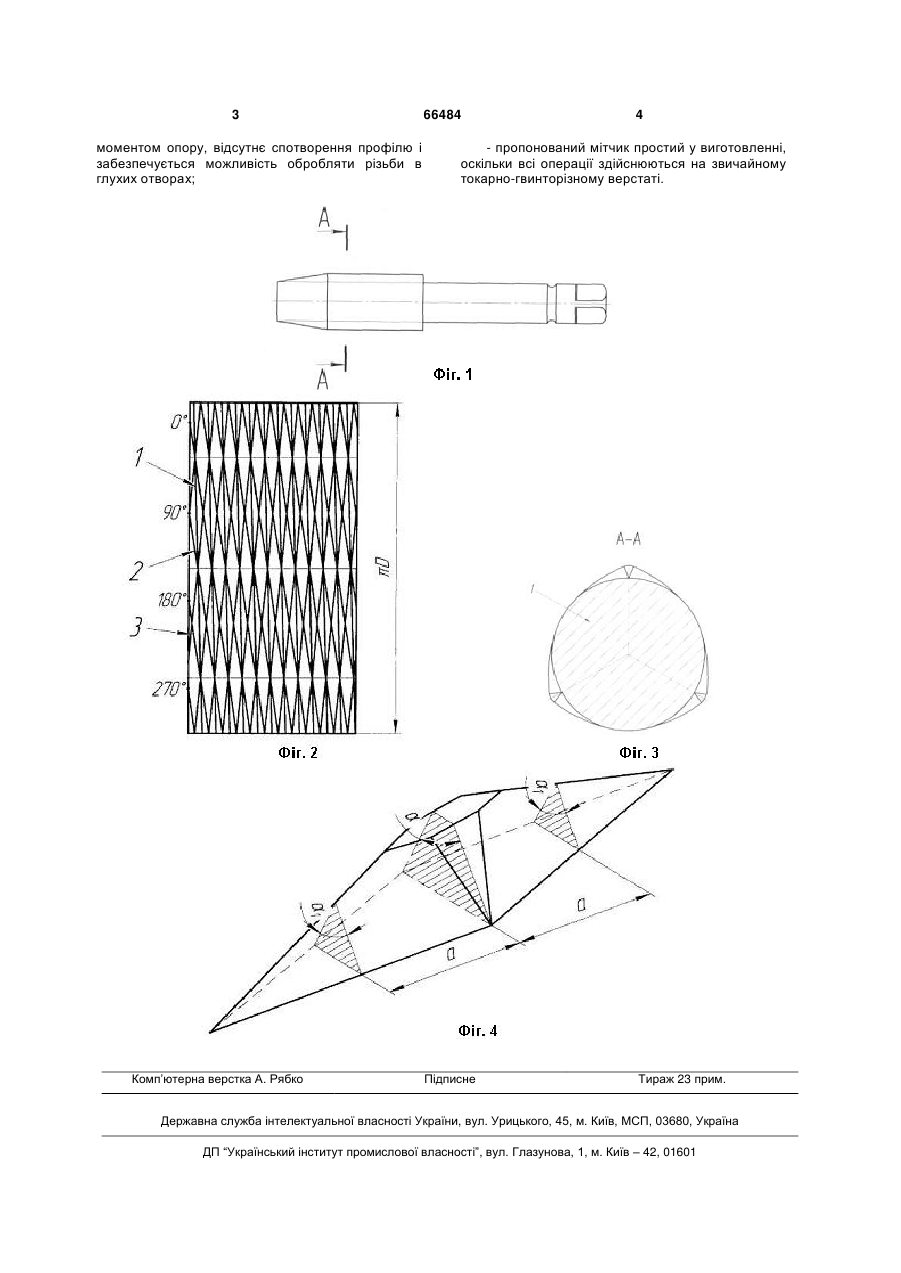

Мітчик, зуби якого виконані шляхом перетину затилуючих правих і лівих багатозахідних різьб на витках основної різьби, який відрізняється тим, що має змінну геометрію з профілем основної різьби на вершинах зубів та з зменшеним профілем у передній та задній частинах зубів мітчика, крім того, зуби мітчика переходять з ромба в основі в шестикутники до вершин, утворюючи на бокових поверхнях зубів майданчики в формі трикутників з вершиною у основи зуба. (19) (21) u201106173 (22) 17.05.2011 (24) 10.01.2012 (46) 10.01.2012, Бюл.№ 1, 2012 р. (72) КАНАРЕЄВ ФЕЛІКС МИКОЛАЙОВИЧ, ХАРЧЕНКО ОЛЕКСАНДР ОЛЕГОВИЧ, НОВІКОВ ПАВЛО АНАТОЛІЙОВИЧ (73) СЕВАСТОПОЛЬСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 моментом опору, відсутнє спотворення профілю і забезпечується можливість обробляти різьби в глухих отворах; Комп’ютерна верстка А. Рябко 66484 4 - пропонований мітчик простий у виготовленні, оскільки всі операції здійснюються на звичайному токарно-гвинторізному верстаті. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTap
Автори англійськоюKanareiev Feliks Mykolaiovych, Kharchenko Oleksandr Olehovych, Novikov Pavlo Anatoliiovych
Назва патенту російськоюМетчик
Автори російськоюКанареев Феликс Николаевич, Харченко Александр Олегович, Новиков Павел Анатольевич
МПК / Мітки
МПК: B23G 5/00
Мітки: мітчик
