З’єднувальна ланка

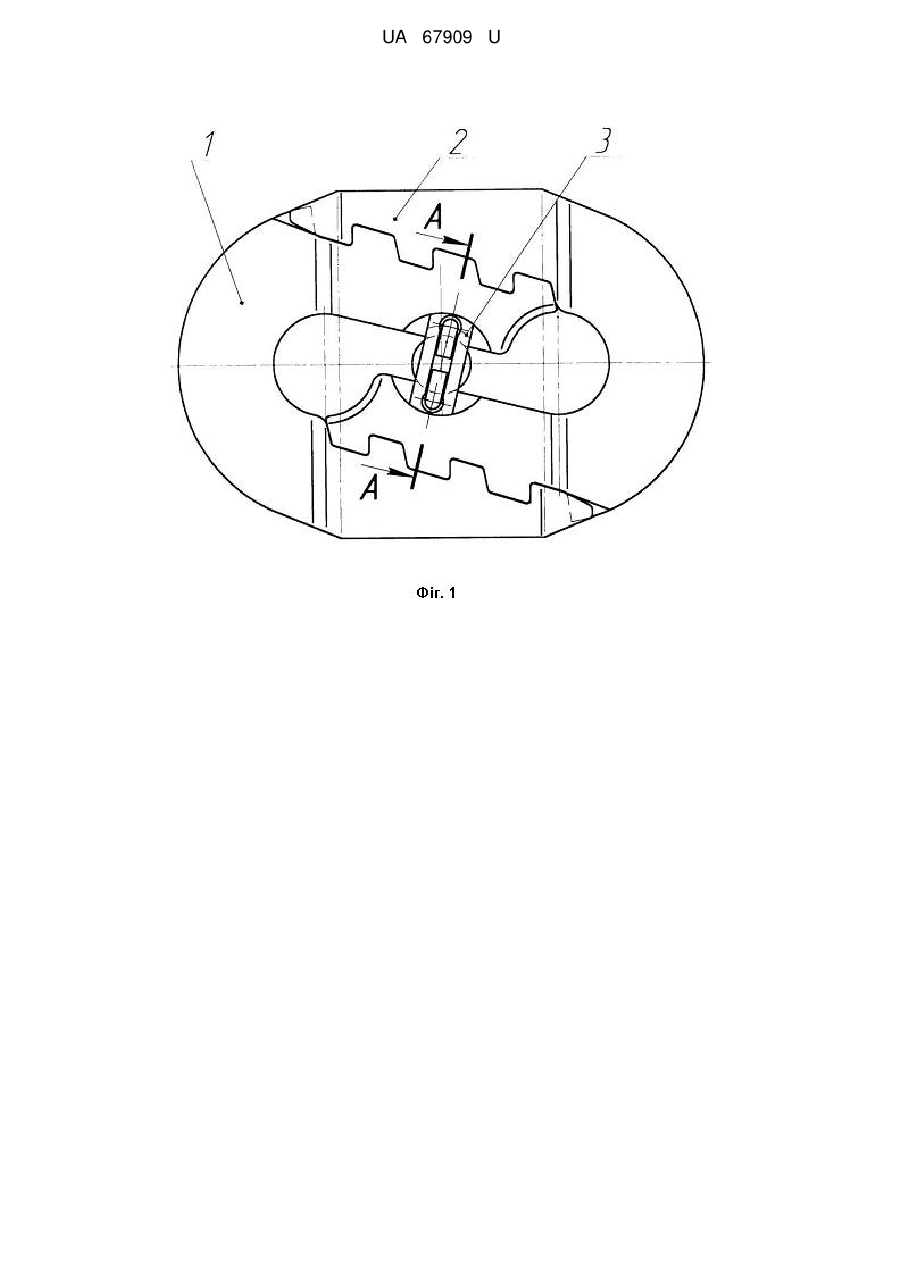

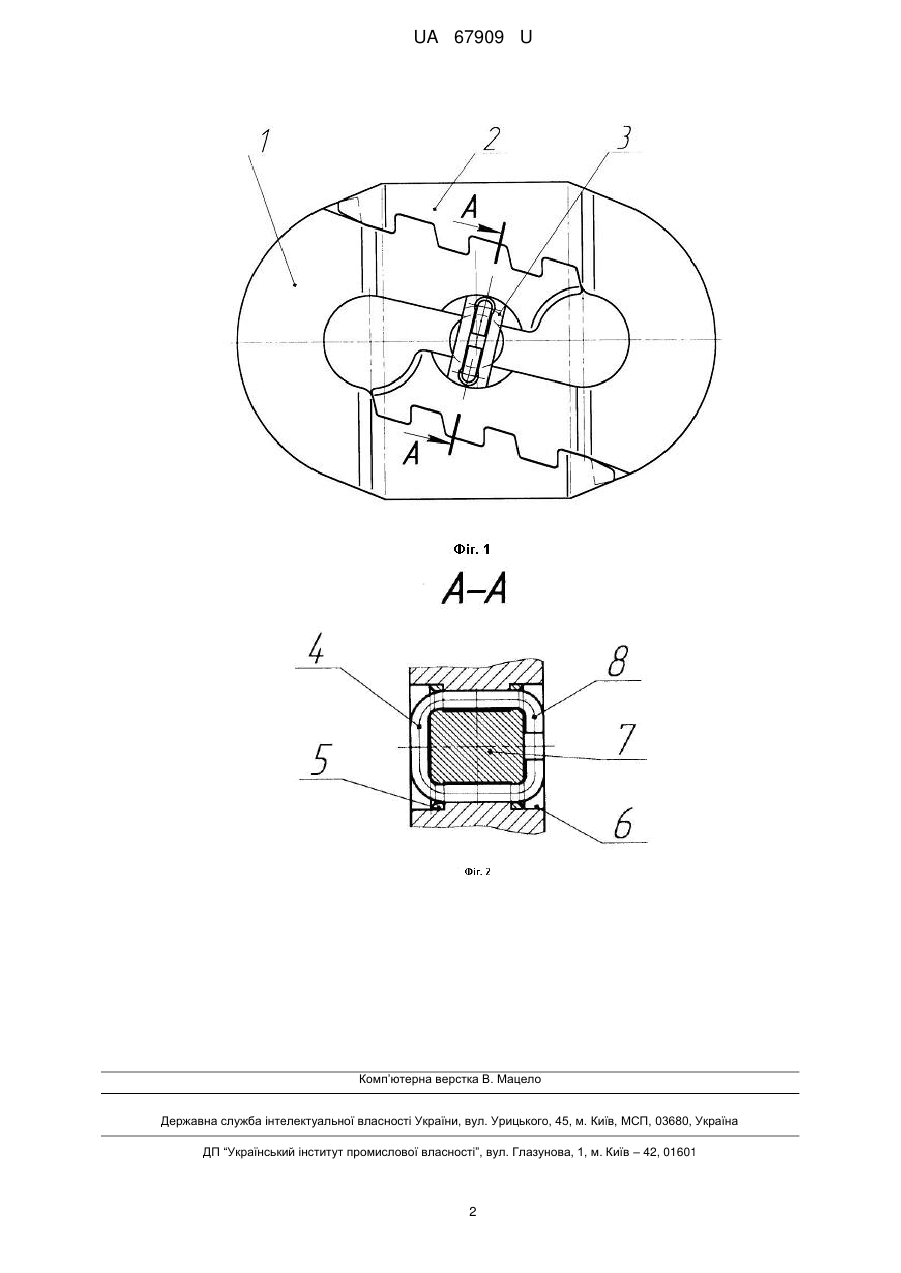

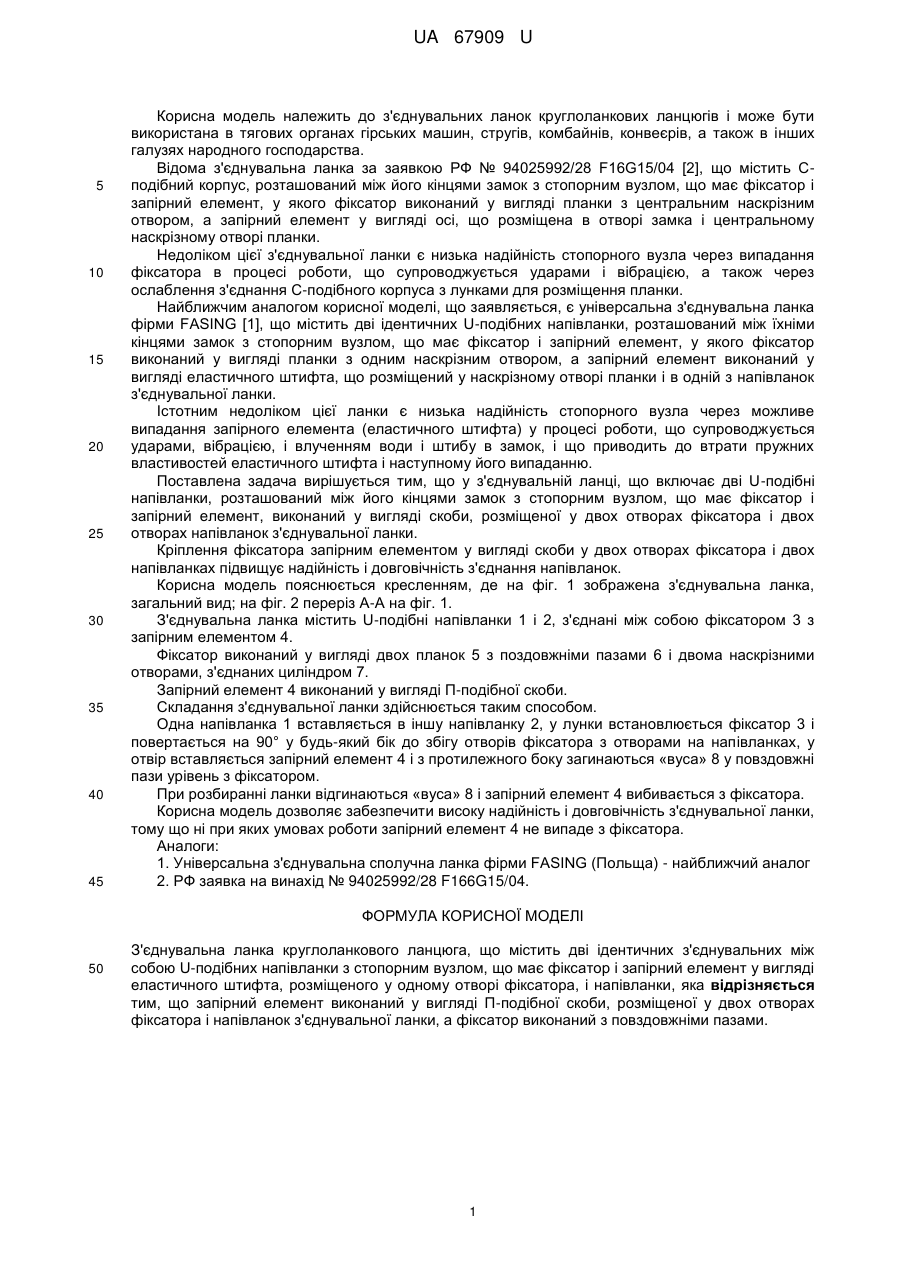

Реферат: З'єднувальна ланка круглоланкового ланцюга містить напівланки з стопорним вузлом, що має фіксатор і запірний елемент у вигляді еластичного штифта, розміщеного у одному отворі фіксатора. UA 67909 U (12) UA 67909 U UA 67909 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до з'єднувальних ланок круглоланкових ланцюгів і може бути використана в тягових органах гірських машин, стругів, комбайнів, конвеєрів, а також в інших галузях народного господарства. Відома з'єднувальна ланка за заявкою РФ № 94025992/28 F16G15/04 [2], що містить Сподібний корпус, розташований між його кінцями замок з стопорним вузлом, що має фіксатор і запірний елемент, у якого фіксатор виконаний у вигляді планки з центральним наскрізним отвором, а запірний елемент у вигляді осі, що розміщена в отворі замка і центральному наскрізному отворі планки. Недоліком цієї з'єднувальної ланки є низька надійність стопорного вузла через випадання фіксатора в процесі роботи, що супроводжується ударами і вібрацією, а також через ослаблення з'єднання С-подібного корпуса з лунками для розміщення планки. Найближчим аналогом корисної моделі, що заявляється, є універсальна з'єднувальна ланка фірми FASING [1], що містить дві ідентичних U-подібних напівланки, розташований між їхніми кінцями замок з стопорним вузлом, що має фіксатор і запірний елемент, у якого фіксатор виконаний у вигляді планки з одним наскрізним отвором, а запірний елемент виконаний у вигляді еластичного штифта, що розміщений у наскрізному отворі планки і в одній з напівланок з'єднувальної ланки. Істотним недоліком цієї ланки є низька надійність стопорного вузла через можливе випадання запірного елемента (еластичного штифта) у процесі роботи, що супроводжується ударами, вібрацією, і влученням води і штибу в замок, і що приводить до втрати пружних властивостей еластичного штифта і наступному його випаданню. Поставлена задача вирішується тим, що у з'єднувальній ланці, що включає дві U-подібні напівланки, розташований між його кінцями замок з стопорним вузлом, що має фіксатор і запірний елемент, виконаний у вигляді скоби, розміщеної у двох отворах фіксатора і двох отворах напівланок з'єднувальної ланки. Кріплення фіксатора запірним елементом у вигляді скоби у двох отворах фіксатора і двох напівланках підвищує надійність і довговічність з'єднання напівланок. Корисна модель пояснюється кресленням, де на фіг. 1 зображена з'єднувальна ланка, загальний вид; на фіг. 2 переріз А-А на фіг. 1. З'єднувальна ланка містить U-подібні напівланки 1 і 2, з'єднані між собою фіксатором 3 з запірним елементом 4. Фіксатор виконаний у вигляді двох планок 5 з поздовжніми пазами 6 і двома наскрізними отворами, з'єднаних циліндром 7. Запірний елемент 4 виконаний у вигляді Π-подібної скоби. Складання з'єднувальної ланки здійснюється таким способом. Одна напівланка 1 вставляється в іншу напівланку 2, у лунки встановлюється фіксатор 3 і повертається на 90° у будь-який бік до збігу отворів фіксатора з отворами на напівланках, у отвір вставляється запірний елемент 4 і з протилежного боку загинаються «вуса» 8 у повздовжні пази урівень з фіксатором. При розбиранні ланки відгинаються «вуса» 8 і запірний елемент 4 вибивається з фіксатора. Корисна модель дозволяє забезпечити високу надійність і довговічність з'єднувальної ланки, тому що ні при яких умовах роботи запірний елемент 4 не випаде з фіксатора. Аналоги: 1. Універсальна з'єднувальна сполучна ланка фірми FASING (Польща) - найближчий аналог 2. РФ заявка на винахід № 94025992/28 F166G15/04. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 З'єднувальна ланка круглоланкового ланцюга, що містить дві ідентичних з'єднувальних між собою U-подібних напівланки з стопорним вузлом, що має фіксатор і запірний елемент у вигляді еластичного штифта, розміщеного у одному отворі фіксатора, і напівланки, яка відрізняється тим, що запірний елемент виконаний у вигляді П-подібної скоби, розміщеної у двох отворах фіксатора і напівланок з'єднувальної ланки, а фіксатор виконаний з повздовжніми пазами. 1 UA 67909 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
