Вертикальний внутрішньовалковий млин вібраційного типу

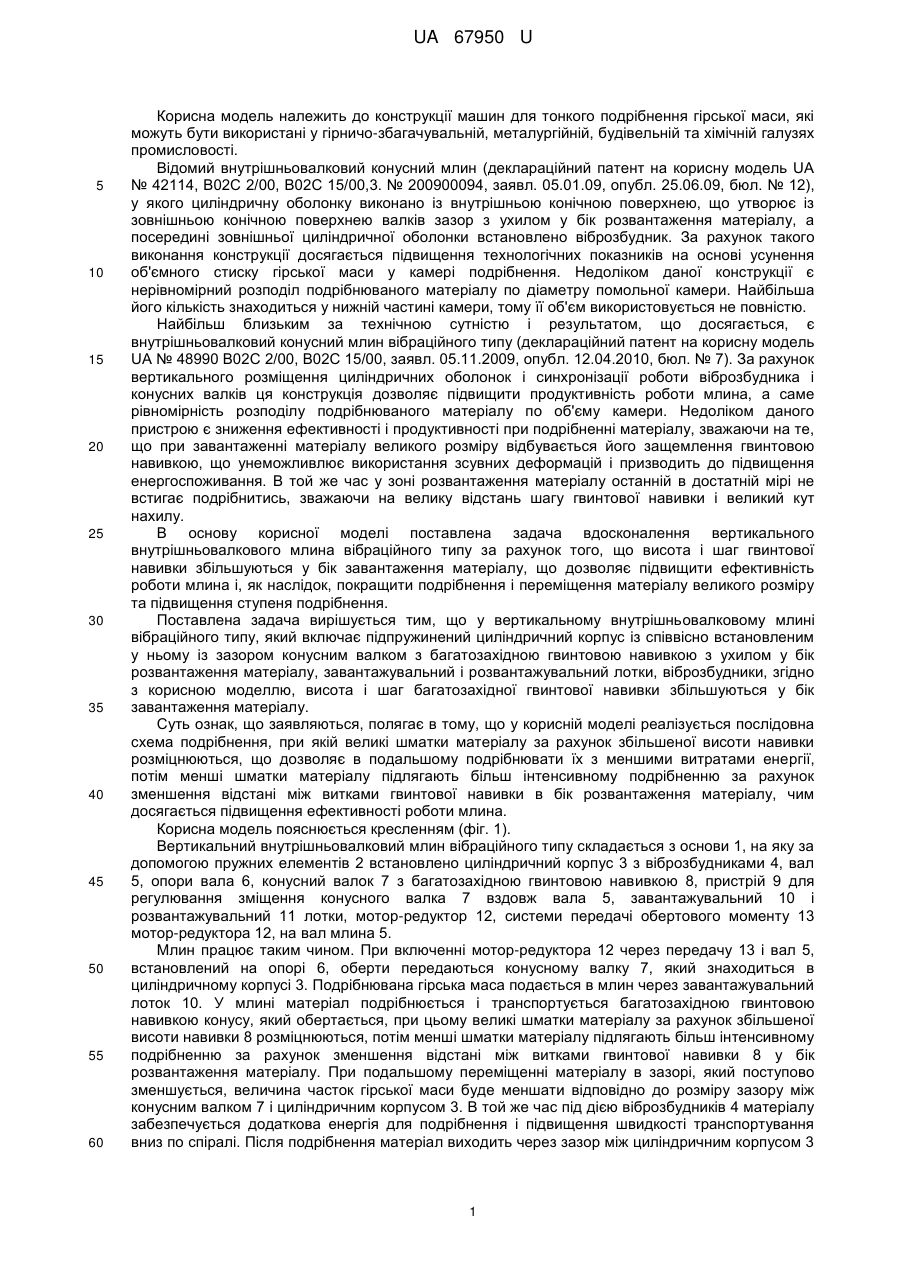

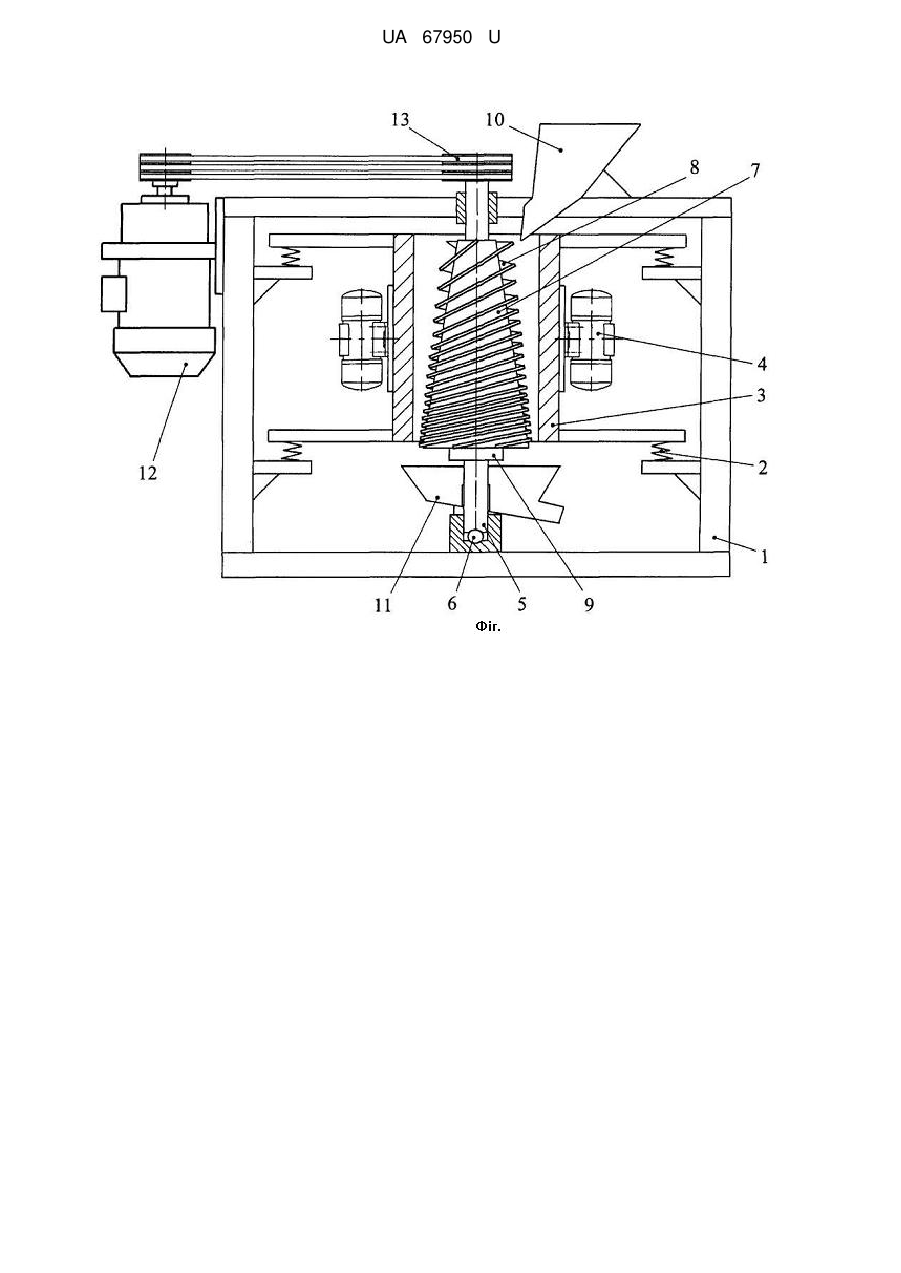

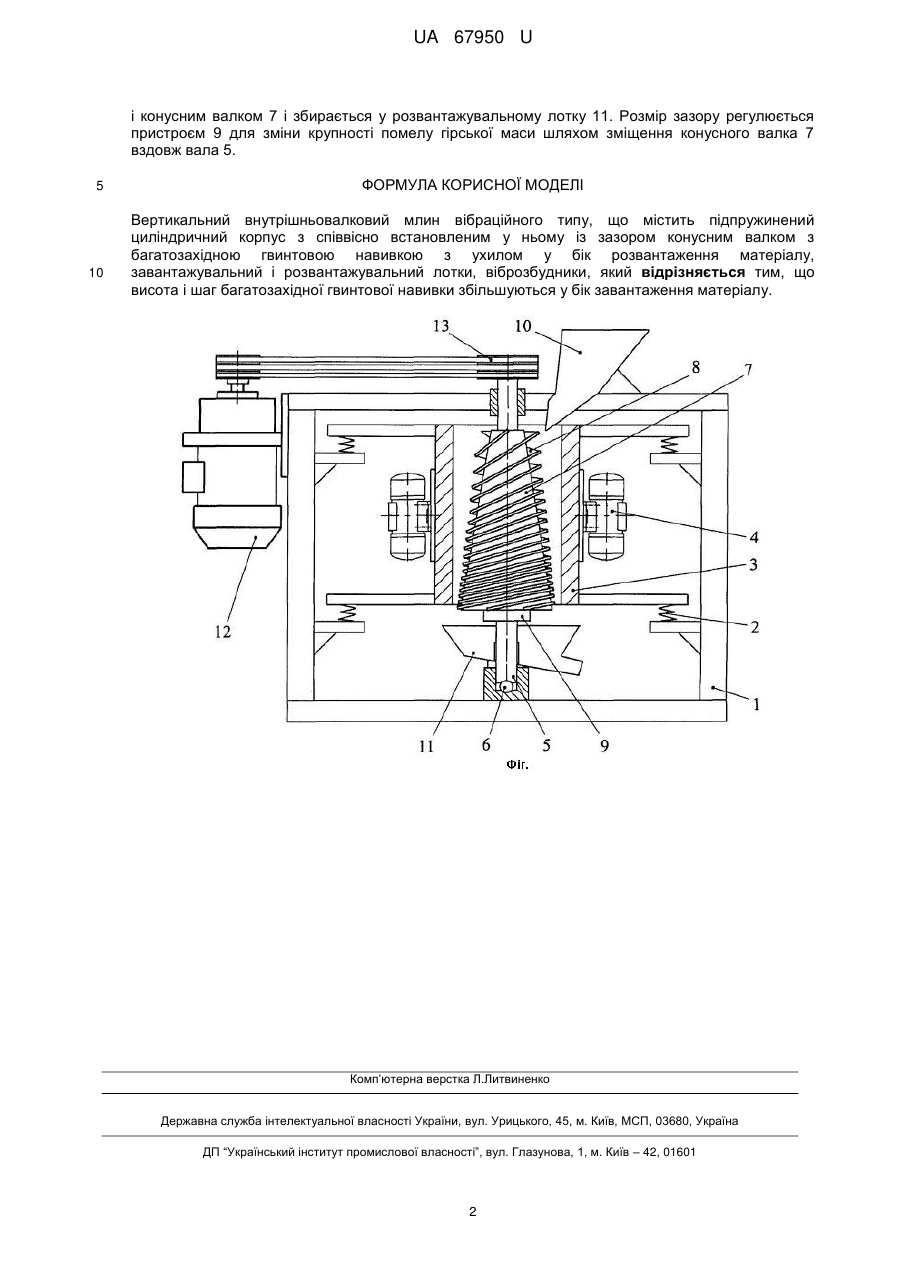

Реферат: UA 67950 U UA 67950 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції машин для тонкого подрібнення гірської маси, які можуть бути використані у гірничо-збагачувальній, металургійній, будівельній та хімічній галузях промисловості. Відомий внутрішньовалковий конусний млин (деклараційний патент на корисну модель UA № 42114, В02С 2/00, В02С 15/00,3. № 200900094, заявл. 05.01.09, опубл. 25.06.09, бюл. № 12), у якого циліндричну оболонку виконано із внутрішньою конічною поверхнею, що утворює із зовнішньою конічною поверхнею валків зазор з ухилом у бік розвантаження матеріалу, а посередині зовнішньої циліндричної оболонки встановлено віброзбудник. За рахунок такого виконання конструкції досягається підвищення технологічних показників на основі усунення об'ємного стиску гірської маси у камері подрібнення. Недоліком даної конструкції є нерівномірний розподіл подрібнюваного матеріалу по діаметру помольної камери. Найбільша його кількість знаходиться у нижній частині камери, тому її об'єм використовується не повністю. Найбільш близьким за технічною сутністю і результатом, що досягається, є внутрішньовалковий конусний млин вібраційного типу (деклараційний патент на корисну модель UA № 48990 В02С 2/00, В02С 15/00, заявл. 05.11.2009, опубл. 12.04.2010, бюл. № 7). За рахунок вертикального розміщення циліндричних оболонок і синхронізації роботи віброзбудника і конусних валків ця конструкція дозволяє підвищити продуктивність роботи млина, а саме рівномірність розподілу подрібнюваного матеріалу по об'єму камери. Недоліком даного пристрою є зниження ефективності і продуктивності при подрібненні матеріалу, зважаючи на те, що при завантаженні матеріалу великого розміру відбувається його защемлення гвинтовою навивкою, що унеможливлює використання зсувних деформацій і призводить до підвищення енергоспоживання. В той же час у зоні розвантаження матеріалу останній в достатній мірі не встигає подрібнитись, зважаючи на велику відстань шагу гвинтової навивки і великий кут нахилу. В основу корисної моделі поставлена задача вдосконалення вертикального внутрішньовалкового млина вібраційного типу за рахунок того, що висота і шаг гвинтової навивки збільшуються у бік завантаження матеріалу, що дозволяє підвищити ефективність роботи млина і, як наслідок, покращити подрібнення і переміщення матеріалу великого розміру та підвищення ступеня подрібнення. Поставлена задача вирішується тим, що у вертикальному внутрішньовалковому млині вібраційного типу, який включає підпружинений циліндричний корпус із співвісно встановленим у ньому із зазором конусним валком з багатозахідною гвинтовою навивкою з ухилом у бік розвантаження матеріалу, завантажувальний і розвантажувальний лотки, віброзбудники, згідно з корисною моделлю, висота і шаг багатозахідної гвинтової навивки збільшуються у бік завантаження матеріалу. Суть ознак, що заявляються, полягає в тому, що у корисній моделі реалізується послідовна схема подрібнення, при якій великі шматки матеріалу за рахунок збільшеної висоти навивки розміцнюються, що дозволяє в подальшому подрібнювати їх з меншими витратами енергії, потім менші шматки матеріалу підлягають більш інтенсивному подрібненню за рахунок зменшення відстані між витками гвинтової навивки в бік розвантаження матеріалу, чим досягається підвищення ефективності роботи млина. Корисна модель пояснюється кресленням (фіг. 1). Вертикальний внутрішньовалковий млин вібраційного типу складається з основи 1, на яку за допомогою пружних елементів 2 встановлено циліндричний корпус 3 з віброзбудниками 4, вал 5, опори вала 6, конусний валок 7 з багатозахідною гвинтовою навивкою 8, пристрій 9 для регулювання зміщення конусного валка 7 вздовж вала 5, завантажувальний 10 і розвантажувальний 11 лотки, мотор-редуктор 12, системи передачі обертового моменту 13 мотор-редуктора 12, на вал млина 5. Млин працює таким чином. При включенні мотор-редуктора 12 через передачу 13 і вал 5, встановлений на опорі 6, оберти передаються конусному валку 7, який знаходиться в циліндричному корпусі 3. Подрібнювана гірська маса подається в млин через завантажувальний лоток 10. У млині матеріал подрібнюється і транспортується багатозахідною гвинтовою навивкою конусу, який обертається, при цьому великі шматки матеріалу за рахунок збільшеної висоти навивки 8 розміцнюються, потім менші шматки матеріалу підлягають більш інтенсивному подрібненню за рахунок зменшення відстані між витками гвинтової навивки 8 у бік розвантаження матеріалу. При подальшому переміщенні матеріалу в зазорі, який поступово зменшується, величина часток гірської маси буде меншати відповідно до розміру зазору між конусним валком 7 і циліндричним корпусом 3. В той же час під дією віброзбудників 4 матеріалу забезпечується додаткова енергія для подрібнення і підвищення швидкості транспортування вниз по спіралі. Після подрібнення матеріал виходить через зазор між циліндричним корпусом 3 1 UA 67950 U і конусним валком 7 і збирається у розвантажувальному лотку 11. Розмір зазору регулюється пристроєм 9 для зміни крупності помелу гірської маси шляхом зміщення конусного валка 7 вздовж вала 5. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Вертикальний внутрішньовалковий млин вібраційного типу, що містить підпружинений циліндричний корпус з співвісно встановленим у ньому із зазором конусним валком з багатозахідною гвинтовою навивкою з ухилом у бік розвантаження матеріалу, завантажувальний і розвантажувальний лотки, віброзбудники, який відрізняється тим, що висота і шаг багатозахідної гвинтової навивки збільшуються у бік завантаження матеріалу. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
