Селекційна молотарка вібраційного типу смвт-1

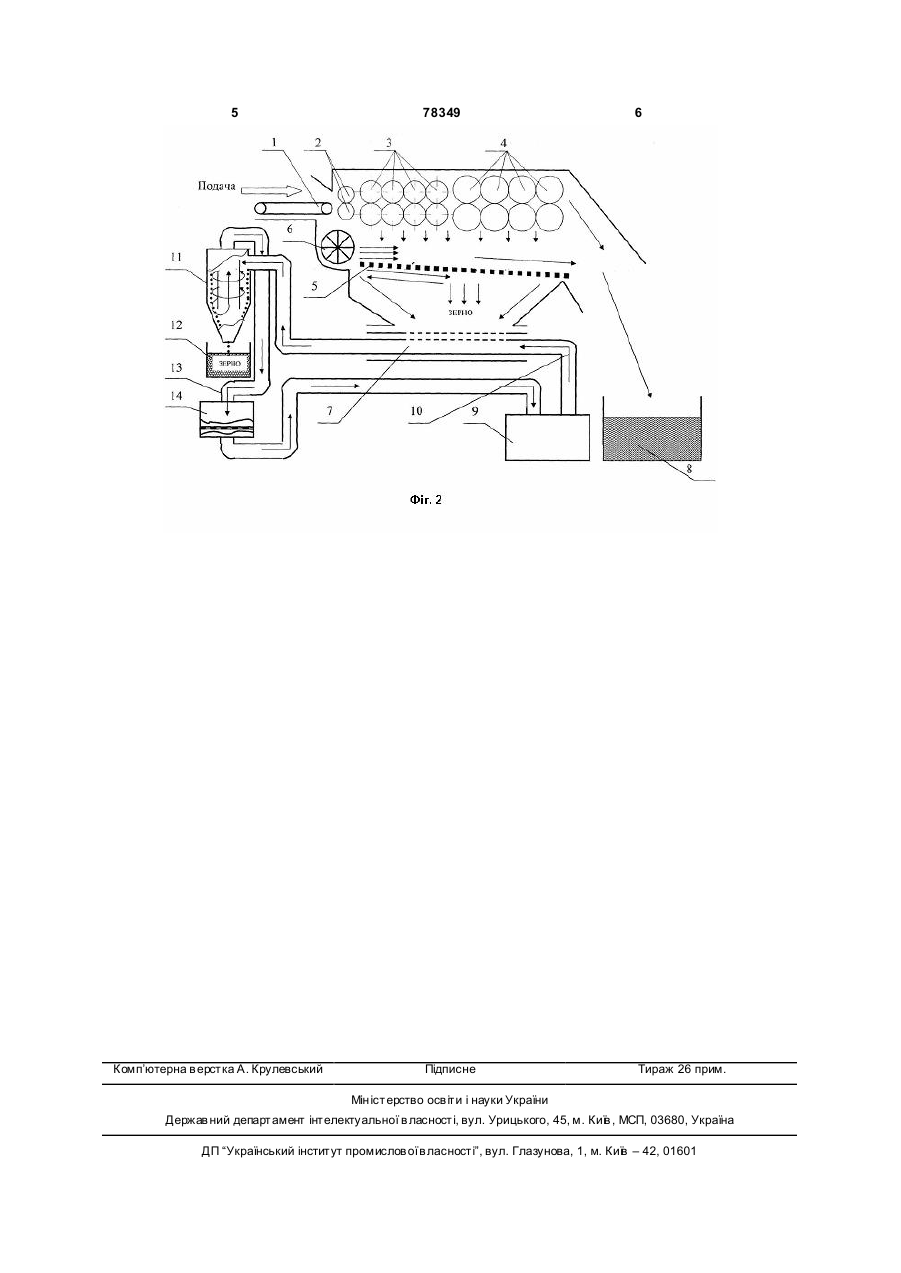

Селекційна молотарка вібраційного типу, яка складається з молотильного апарата, транспортера, вальців, рухомого решета для очистки зерна від домішок, вентилятора для очистки зерна, збірника неочищеного зерна, збірника соломи і дрібних домішок, компресора, нагнітального повітряного каналу, циклона, короба очищеного зерна, усмоктувального повітряного каналу, відстійника домішок, яка відрізняється тим, що містить як молотильний апарат модуль, що обмолочує, та сепаруючий модуль, які складаються з валів з розташованими на них під визначеним кутом нахилу до осі вала дисками, які обертаються із визначеною частотою. (19) (21) a200501608 (22) 21.02.2005 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Нагаєв Віктор Михайлович, Нагаєв Михайло Никифорович (73) ХАРКІВСЬКИЙ НАЦІОН АЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ ІМЕНІ В.В.ДОКУЧАЄВА (56) SU 1817993, 30.05.1993 RU 2197814, 10.02.2003 US 4700717, 20.10.1987 DE 3736871, 19.05.1988 Руководство по механизации селекционносеменноводческих процессов.- М.: Издательство ВИМСГ, 1998. - С.53. 3 78349 4 машини: транспортер - 1, вальці - 2, дискові бараколосся, зерно, стулки бобів та ін.). Враховуючи бани модуля, що обмолочує - 3, дискові барабани те, що маси цих складових неоднакові, сили інерції сепаруючого модуля - 4. На Фіг.2 представлена руйнують зв'язки зерна з кістяком колосся (для принципова схема конструкції селекційної молотазернових культур) чи зв'язків бобів зі стулками рки вібраційного типу: 1 - транспортер, що подає; 2 (для бобових культур). Далі обмолочувана маса - вальці; 3 - диски, що обмолочують; 4 - сепаруючі надходить до дискових барабанів сепаруючого диски; 5 - решето; 6 - вентилятор; 7 - збірник не модуля - 4, у якому відбувається домолот і сепаочищенного зерна; 8 - збірник соломи і дрібних рація зерна. домішок; 9- компресор; 10 - нагнітальний повітряМолотарка працює переважно за вібраційним ний канал; 11- циклон; 12 - короб очищеного зерпринципом обмолоту зерна, без підпору зерностена; 13 - усмоктувальний повітряний канал легких бельної маси на відміну від традиційних молотидомішок; 14 - відстійник домішок. льних апаратів, що є головною умовою зниження Процес роботи полягає в наступному (Фіг.1). травмування зерна і збільшення продуктивності Стеблова маса окремими невеликими порціями у процесу обмолоту. виді снопів вручну подається на стрічку транспорВиділене зерно із загальної обмолоченої маси тера - 1, що направляє масу до притискних вальпопадає на рухливе решето - 5 (Фіг.2), через яке ців - 2, які стримують швидкість маси і подають її з надходить у збірник зерна (7). Домішки зерна з визначеною швидкістю до дискових барабанів морешета вентилятором (6) направляються у загадуля, що обмолочує - 3. Робочі органи модуля, що льну масу обмолочених стебел, що подаються у обмолочує (диски), які похило розташовані до вазбірник соломи і дрібних домішок (8). Зерно надалі лів безупинно змінюють своє положення при оберповітряним потоком, створюваним компресором танні валів. Зерностебельна маса надходить у (9), подається через нагнітальний канал (10) до міждисковий простір і робить коливальний рух у циклону (11), у якому воно відділяється від легких поперечному напрямку відносно напрямку подачі. дрібних домішок і надходить у збірник очищеного Унаслідок надання великих прискорень зернозерна (12), а дрібні легкі домішки через усмоктувастеблевій масі, виникають інерційні сили, що діють льний канал (13) надходять до відстійника легких пропорційно масі окремих складових стебла (ост домішок (14). 5 Комп’ютерна в ерстка А. Крулевський 78349 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
