Плазмово-дугова установка для різання стовбурових конструкцій

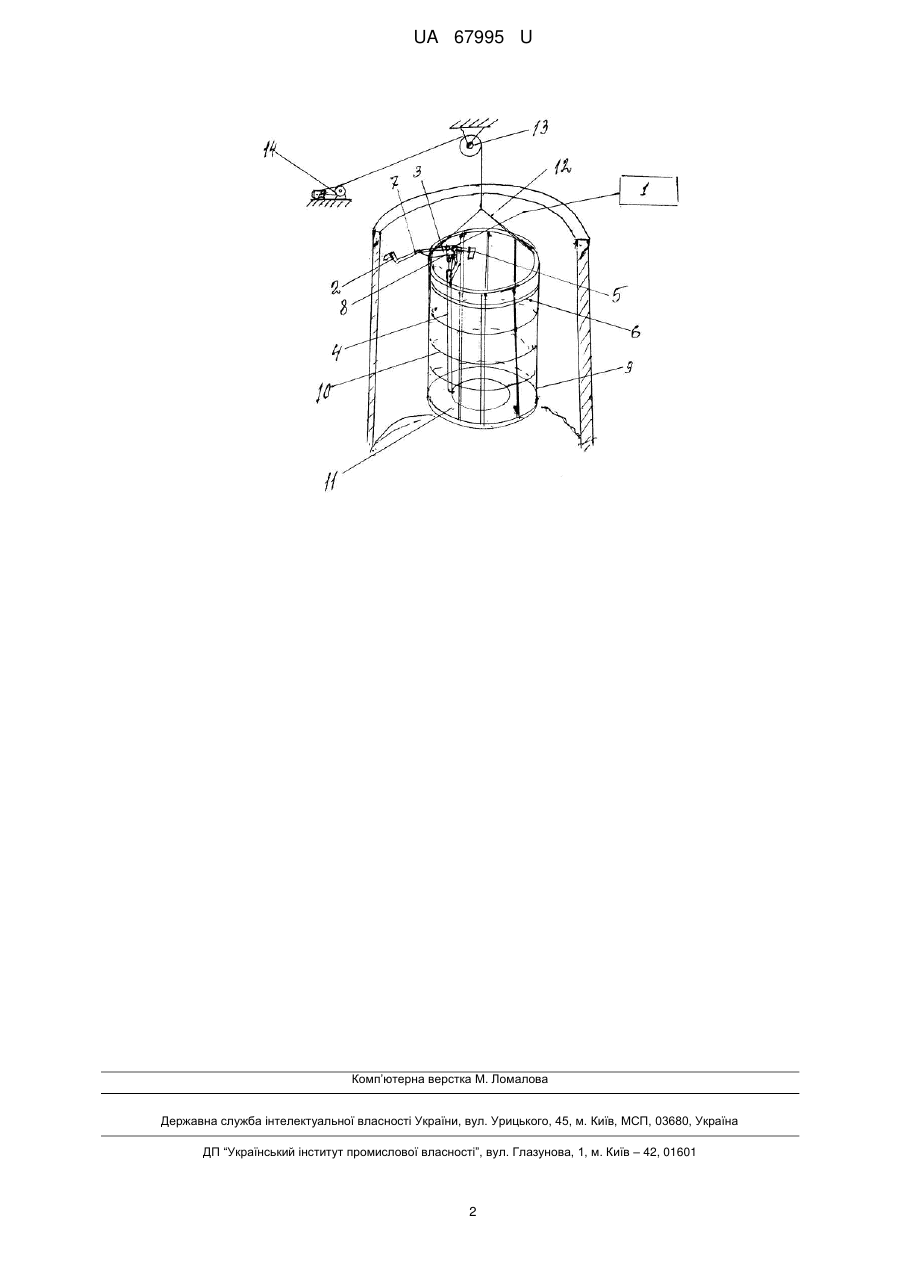

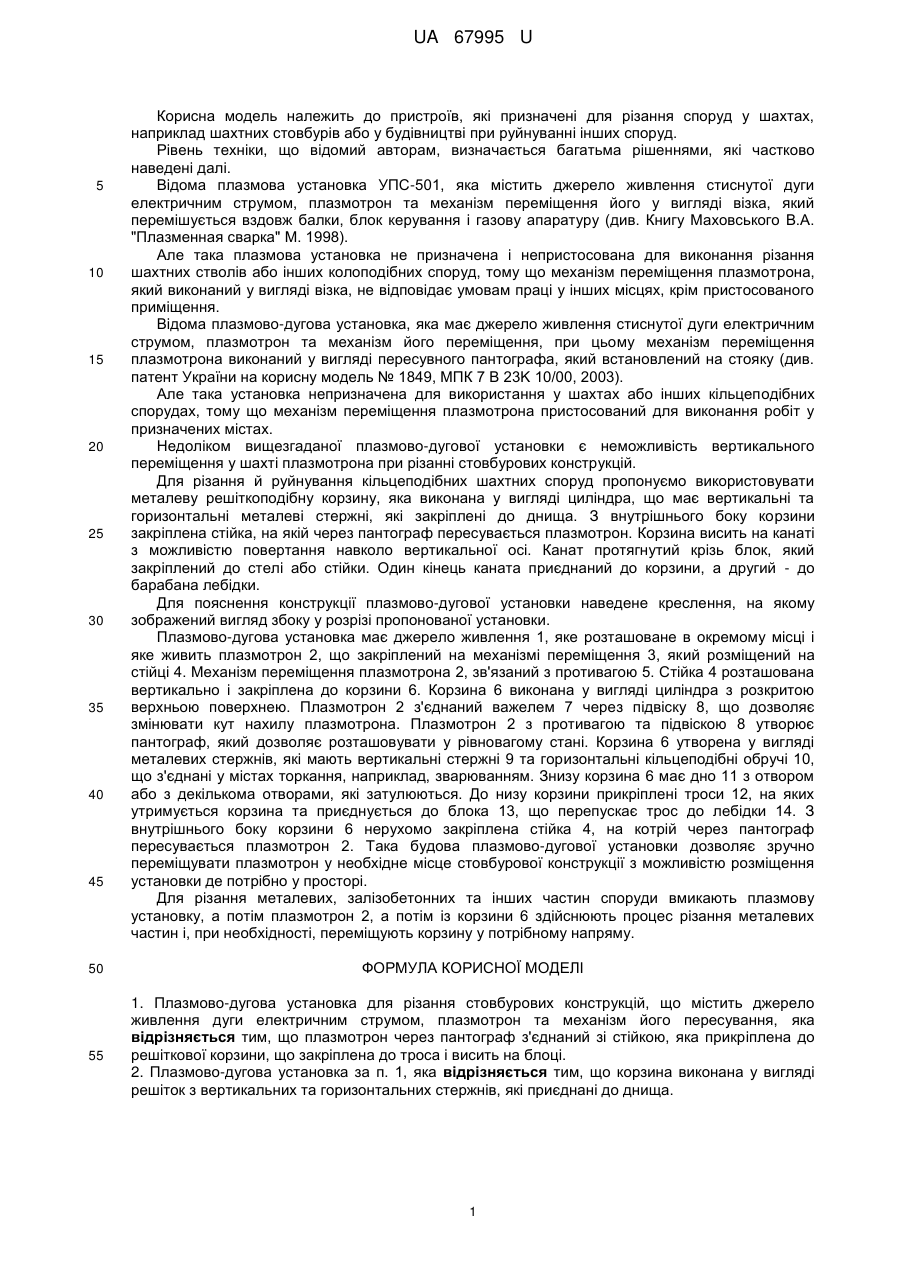

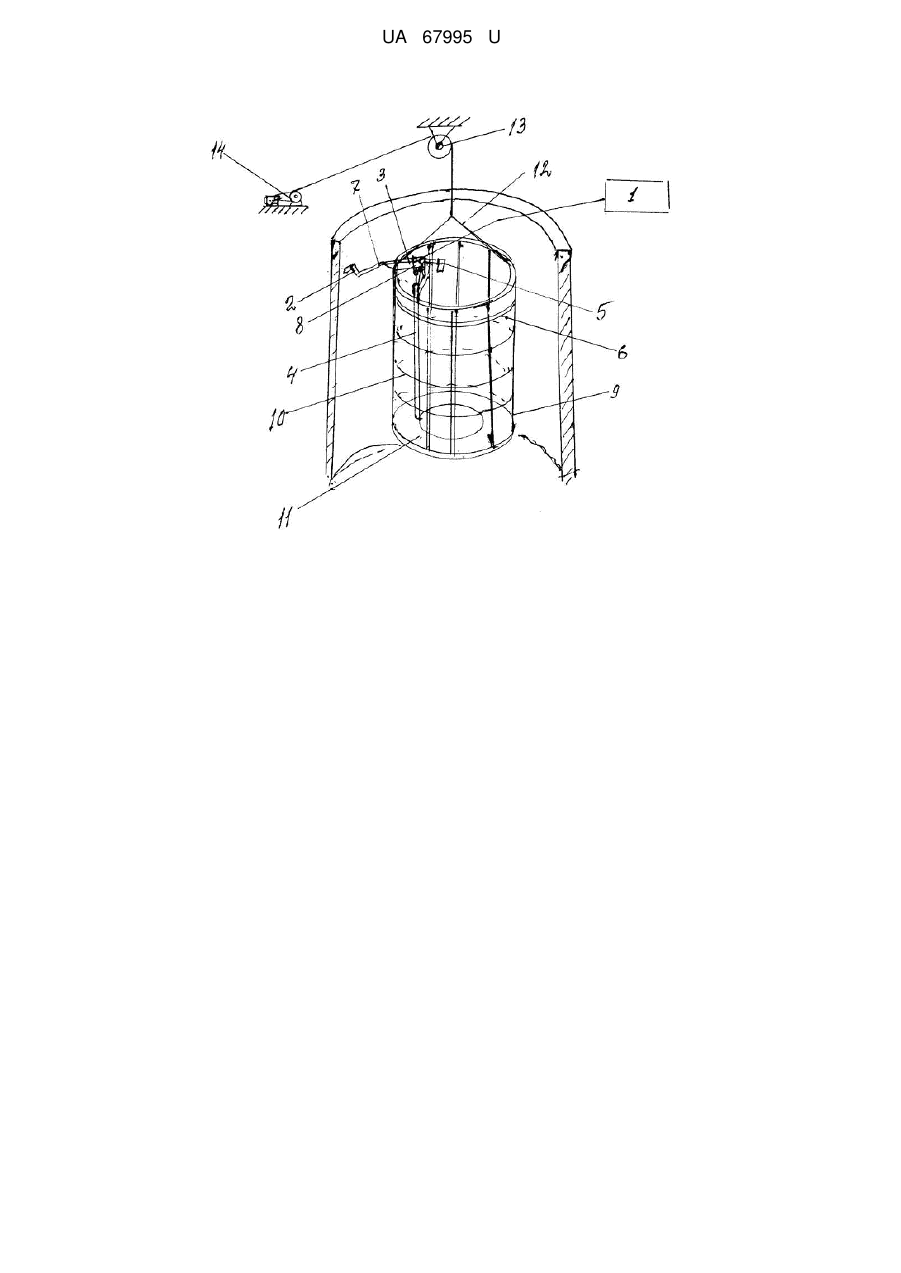

Реферат: Плазмодугова установка для різання стовбурових конструкцій містить джерело живлення дуги електричним струмом, плазмотрон та механізм його пересування. Плазмотрон через пантограф з'єднаний зі стійкою, яка прикріплена до решіткової корзини, що закріплена до троса і висить на блоці. UA 67995 U (12) UA 67995 U UA 67995 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, які призначені для різання споруд у шахтах, наприклад шахтних стовбурів або у будівництві при руйнуванні інших споруд. Рівень техніки, що відомий авторам, визначається багатьма рішеннями, які частково наведені далі. Відома плазмова установка УПС-501, яка містить джерело живлення стиснутої дуги електричним струмом, плазмотрон та механізм переміщення його у вигляді візка, який перемішується вздовж балки, блок керування і газову апаратуру (див. Книгу Маховського В.А. "Плазменная сварка" М. 1998). Але така плазмова установка не призначена і непристосована для виконання різання шахтних стволів або інших колоподібних споруд, тому що механізм переміщення плазмотрона, який виконаний у вигляді візка, не відповідає умовам праці у інших місцях, крім пристосованого приміщення. Відома плазмово-дугова установка, яка має джерело живлення стиснутої дуги електричним струмом, плазмотрон та механізм його переміщення, при цьому механізм переміщення плазмотрона виконаний у вигляді пересувного пантографа, який встановлений на стояку (див. патент України на корисну модель № 1849, МПК 7 В 23K 10/00, 2003). Але така установка непризначена для використання у шахтах або інших кільцеподібних спорудах, тому що механізм переміщення плазмотрона пристосований для виконання робіт у призначених містах. Недоліком вищезгаданої плазмово-дугової установки є неможливість вертикального переміщення у шахті плазмотрона при різанні стовбурових конструкцій. Для різання й руйнування кільцеподібних шахтних споруд пропонуємо використовувати металеву решіткоподібну корзину, яка виконана у вигляді циліндра, що має вертикальні та горизонтальні металеві стержні, які закріплені до днища. З внутрішнього боку корзини закріплена стійка, на якій через пантограф пересувається плазмотрон. Корзина висить на канаті з можливістю повертання навколо вертикальної осі. Канат протягнутий крізь блок, який закріплений до стелі або стійки. Один кінець каната приєднаний до корзини, а другий - до барабана лебідки. Для пояснення конструкції плазмово-дугової установки наведене креслення, на якому зображений вигляд збоку у розрізі пропонованої установки. Плазмово-дугова установка має джерело живлення 1, яке розташоване в окремому місці і яке живить плазмотрон 2, що закріплений на механізмі переміщення 3, який розміщений на стійці 4. Механізм переміщення плазмотрона 2, зв'язаний з противагою 5. Стійка 4 розташована вертикально і закріплена до корзини 6. Корзина 6 виконана у вигляді циліндра з розкритою верхньою поверхнею. Плазмотрон 2 з'єднаний важелем 7 через підвіску 8, що дозволяє змінювати кут нахилу плазмотрона. Плазмотрон 2 з противагою та підвіскою 8 утворює пантограф, який дозволяє розташовувати у рівновагому стані. Корзина 6 утворена у вигляді металевих стержнів, які мають вертикальні стержні 9 та горизонтальні кільцеподібні обручі 10, що з'єднані у містах торкання, наприклад, зварюванням. Знизу корзина 6 має дно 11 з отвором або з декількома отворами, які затулюються. До низу корзини прикріплені троси 12, на яких утримується корзина та приєднується до блока 13, що перепускає трос до лебідки 14. З внутрішнього боку корзини 6 нерухомо закріплена стійка 4, на котрій через пантограф пересувається плазмотрон 2. Така будова плазмово-дугової установки дозволяє зручно переміщувати плазмотрон у необхідне місце стовбурової конструкції з можливістю розміщення установки де потрібно у просторі. Для різання металевих, залізобетонних та інших частин споруди вмикають плазмову установку, а потім плазмотрон 2, а потім із корзини 6 здійснюють процес різання металевих частин і, при необхідності, переміщують корзину у потрібному напряму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Плазмово-дугова установка для різання стовбурових конструкцій, що містить джерело живлення дуги електричним струмом, плазмотрон та механізм його пересування, яка відрізняється тим, що плазмотрон через пантограф з'єднаний зі стійкою, яка прикріплена до решіткової корзини, що закріплена до троса і висить на блоці. 2. Плазмово-дугова установка за п. 1, яка відрізняється тим, що корзина виконана у вигляді решіток з вертикальних та горизонтальних стержнів, які приєднані до днища. 1 UA 67995 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
