Плазмово-дугова установка для нагріву заготовок під кування

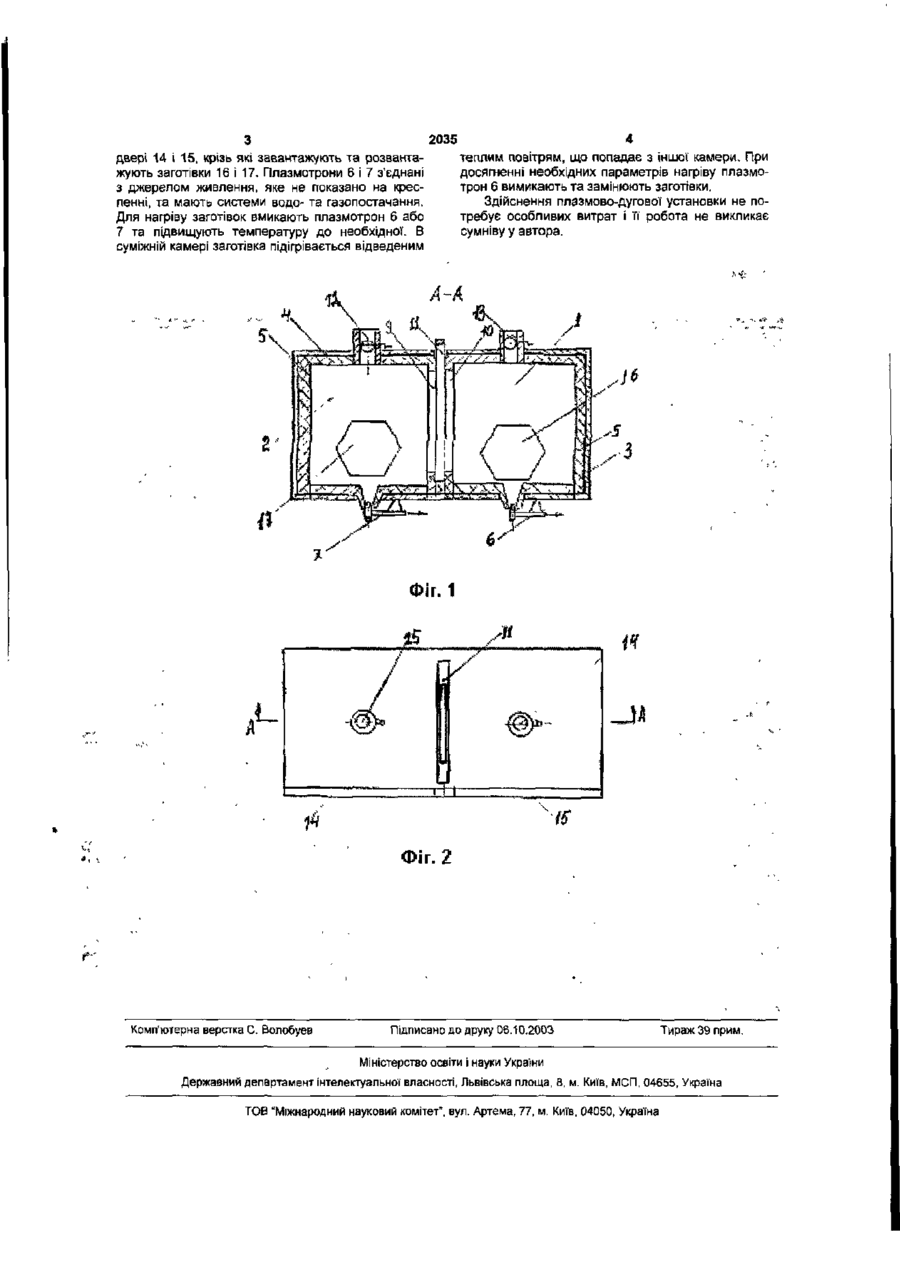

Плазмово-дугова установка для нагріву заготовок під кування що має джерело живлення та плазмотрони, розташовані у нижній частині установки, яка відрізняється тим, що має додаткову суміжну камеру, розташовану поруч з основною, камери розділені спільною стінкою з отворами та перекриті покрівлею, в якій виконані витяжні труби, що перекриваються вогнестійкими шиберами Об'єктом корисної моделі є конструкція установки для нагріву заготівок під кування, що належить до металургії Рівень техніки визначається низкою відомих автору плазмово-дугових установок, що складаються з джерел живлення, плазмотрону, блоку керування та допоміжних систем Відомий плазмовий пристрій, який має джерело живлення вхідний трансформатор з колом первинної и вторинної обмотки і плазмотрона (див патент України № 44800, кл В23К 10/00) Але при куванні металевих виробів потрібен нагрів заготівок в горні або в камері Відома плазмова установка УПС, яка містить джерело живлення стиснутої дуги електричним струмом, плазмотрон та блок керування ним (див книгу Маховського В А "Плазменная сварка", М 1998) Це технічне рішення прийнято автором за прототип, так як має декілька спільних суттєвих ознак Але така установка не вирішує нагрів заготівок при їх куванні Недоліком відомих способів та конструкцій є те, що нагріте повітря не використовується, а ВІДОМІ економайзери не виправдовують витрати - зовсім недоцільно робити економайзери при куванні Задача, яка вирішується пропонованою установкою полягає в створенні економічного пристрою, що має можливість передавати тепло після нагріву заготівки а іншу камеру, де теж розташована інша заготівка, що підігрівається теплом, яке передається від першої камери Спільними суттєвими ознаками прототипа і пропонованої установки є використання джерела живлення та розташування плазмотрона біля камери, в котрій розміщена заготівка Суттєвими ознаками пропонованої установки є виконання суміжних камер, які з'єднані з основною камерою, тобто мають отвір, що розташований в спільній СТІНЦІ камери Цей отвір затуляється частково, або зовсім шибером Шибер виконаний з вогнестійкого матеріалу Стінки камер футеровані вогнестійким матеріалом Додаткова камера розташована поруч з основною і вони мають витяжку у вигляді труби з шибером Для пояснення конструкції установки та и роботи приведені креслення де на фіг 1 зображений вигляд по А-А, поперечний розріз камери з заготівками, на фіг 2 - вигляд зверху на камери Плазмово-дугова установка складається з основної камери 1 та додаткової 2, розташованої поруч з першою Камери 1 і 2 мають каркаси 3 та 4, які футеровані у середині вогнестійким матеріалом 5 Так, як камери 1 і 2 ідентичні, то не має різниці між ними Знизу до камер 1 та 2 підведені плазмотрони 6 і 7 які закріплені до нижньої поверхні камер Камера 1 та 2 має суміжний отвір 9 та 10 або можливо виконати одну єдину загальну стіну з отвором, який перекривається шибером 11 з вогнестійкого матеріалу В покрівлях камер 1 і 2 виконані витяжні труби 12 і 13, які перетуляються шиберами 14 і 15 Попереду камери 1 і 2 мають ю со о 2035 двері 14 і 15, крізь які завантажують та розвантажують заготівки 16 І 17. Плазмотрони 6 і 7 з'єднані з джерелом живлення, яке не показано на кресленні, та мають системи водо- та газопостачання. Для нагріву заготівок вмикають плазмотрон 6 або 7 та підвищують температуру до необхідної. В суміжній камері заготівка підігрівається відведеним теплим повітрям, що попадає з іншої камери. При досягненні необхідних параметрів нагріву плазмотрон 6 вимикають та замінюють заготівки. Здійснення плазмово-дугової установки не потребує особливих витрат і її робота не викликає сумніву у автора. ФІГ. 1 Фіг. 2 Комп'ютерна верстка С. Волобуєв Підписано до друку 06.10.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
