Чугунов Леонід Федорович

Номер патенту: 67995

Опубліковано: 12.03.2012

Автори: Чугунов Леонід Федорович, Пашков Олександр Валерійович, Безуглов Євген Павлович, Батранча Олександр Георгійович

МПК: B23K 10/00

Мітки: установка, різання, стовбурових, конструкцій, плазмово-дугова

Формула / Реферат:

1. Плазмово-дугова установка для різання стовбурових конструкцій, що містить джерело живлення дуги електричним струмом, плазмотрон та механізм його пересування, яка відрізняється тим, що плазмотрон через пантограф з'єднаний зі стійкою, яка прикріплена до решіткової корзини, що закріплена до троса і висить на блоці.2. Плазмово-дугова установка за п. 1, яка відрізняється тим, що корзина виконана у вигляді решіток з вертикальних та...

Номер патенту: 67864

Опубліковано: 12.03.2012

Автор: Чугунов Леонід Федорович

МПК: B23K 10/00

Мітки: мобільній, плазмовий, комплекс

Формула / Реферат:

Плазмовий мобільний комплекс, що містить плазмотрони та джерело живлення їх, розташовані на пересувному засобі, який відрізняється тим, що додатково обладнаний модульними плазмотронами змінного струму, які отримують живлення від трансформаторів з підвищеним індуктивним опором необхідного для утримання короткого замикання електродів, при цьому комплекс оснащено окремим пристроєм для отримання присадочного дроту для виконання зварювальних...

Номер патенту: 41990

Опубліковано: 25.06.2009

Автор: Чугунов Леонід Федорович

МПК: B23K 10/00, C21D 7/00, H01J 17/00 ...

Мітки: установка, плазмоводугова, плавлення, металів

Формула / Реферат:

1. Плазмоводугова установка для плавлення металів, що містить джерело живлення, плавильний агрегат з плазмотронами, яка відрізняється тим, то джерело живлення складається з розподільного трансформатора, на вторинних обмотках якого виконані три відводи з нульовим провідником у обмотки управління, вторинні обмотки з'єднані з випрямлячем постійного струму і через баластні опори з плазмотронами, які розташовані у плавильному агрегаті, виконаному...

Номер патенту: 41722

Опубліковано: 10.06.2009

Автор: Чугунов Леонід Федорович

МПК: B23K 10/00

Мітки: плазмоводуговий, газогенератор

Формула / Реферат:

Плазмоводуговий газогенератор, що містить камеру газифікації з колосниковою решіткою і запальник, який відрізняється тим, що запальник виконаний у вигляді газодугового модульного плазмотрона, який має робочу і допоміжну камери з безперервним поданням катода, всередині стінок камери газифікації умонтовані труби для нагріву води, що частково подають у пароутворювач та для утворення електрики у турбогенераторі, а у нижній частині газифікаційної...

Номер патенту: 40689

Опубліковано: 27.04.2009

Автори: Чугунов Леонід Федорович, Батранча Олександр Георгійович

МПК: B23K 10/00

Мітки: різак, плазмовокисневий

Формула / Реферат:

Плазмовокисневий різак, що містить корпус, в якому установлені катод, змішувальна камера, сопло-анод, який відрізняється тим, що на зовнішній поверхні анода закріплене кільце, до якого приєднані гвинтові механізми у вигляді двох хомутів з гвинтами, через які проходять трубочки, що подають кисень, а проміж хомутів розташована накладка, яка закріплена до кільця, яке прикріплене до корпусу сопла-анода.

Номер патенту: 40055

Опубліковано: 25.03.2009

Автор: Чугунов Леонід Федорович

МПК: B23K 10/00

Мітки: установка, плазмоводугова

Формула / Реферат:

Плазмоводугова установка, що складається із джерела живлення у вигляді розподільного трансформатора, пускорегулювальної апаратури та плазмотронів, яка відрізняється тим, що розподільний трансформатор, виконаний на тристрижневому магнітопроводі, має трифазну первинну обмотку з трьома виводами, що з'єднана трикутником або зіркою, та котушку вторинних обмоток, які з'єднані зіркою, при цьому пускорегулювальна апаратура, яка утворює живлення...

Номер патенту: 39502

Опубліковано: 25.02.2009

Автори: Чугунов Леонід Федорович, Безуглов Євген Павлович

МПК: B23K 10/00

Мітки: одержання, установка, виробів, плазмоводугова

Формула / Реферат:

Плазмово-дугова установка для одержання виробів, що містить камеру нагрівання матеріалу, яка відрізняється тим, що пристрій для створення великого тиску у камері виконаний у вигляді плунжера, що з'єднаний з гідродомкратами і гідропідсилювачами, при цьому одночасне нагрівання матеріалу заготівки здійснюють плазмотронами, які розташовані у камері або поза нею, нагрівають заготівки через стінки камери.

Номер патенту: 3597

Опубліковано: 15.12.2004

Автори: Бортников Олексій Олексійович, Сторчак Сергій Олександрович, Басакін Георгій Міхеевич, Безуглов Євгеній Павлович, Чугунов Леонід Федорович

МПК: B23K 10/00

Мітки: мобільна, плазмоводугова, робіт, підземних, установка

Формула / Реферат:

Мобільна плазмоводугова установка для підземних робіт, що містить джерело живлення для роботи плазмотронів, які розташовані на пересувному возику, яка відрізняється тим, що живлення плазмотронів та переміщення возика здійснюється від акумуляторних батарей або від дизель-генератора, які розташовані на возику, або електропроводом з тролеями від зарядних станцій, розташованих на різних горизонтах підземних виробок, причому на возику розміщені...

Номер патенту: 2679

Опубліковано: 15.07.2004

Автори: Басакін Георгій Міхеевич, Канаєв Сергій Федорович, Чугунова Ольга Олексіївна, Бортников Олексій Олексійович, Чугунов Леонід Федорович

МПК: F22B 13/00

Мітки: парогенератор

Формула / Реферат:

Парогенератор, що має котел, у якому розташований нагрівач води, який відрізняється тим, що нагрівач виконаний у вигляді плазмотрона прямої або непрямої дії, який розташований під кутом до горизонту та занурений у воду, яка перетворюється на пару при барботажі.

Номер патенту: 2466

Опубліковано: 15.04.2004

Автори: Чугунов Леонід Федорович, Бортников Олексій Олексійович, Чугунова Ольга Олексіївна, Канаєв Сергій Федорович

МПК: F22B 11/00

Мітки: водогрійний, котлоагрегат

Формула / Реферат:

Водогрійний котлоагрегат, що, має корпус у вигляді ємкості, у котрій розташовані трубні грати з'єднані з системою споживання теплоносія, який відрізняється тим, що знизу корпуса приєднаний плазмотрон на фланці з механізмом пересування його у вигляді гвинтової або рейкової передачі.

Номер патенту: 60608

Опубліковано: 15.10.2003

Автор: Чугунов Леонід Федорович

МПК: B23K 10/00, B60P 1/00

Мітки: мобільна, установка, плазмова

Формула / Реферат:

Мобільна плазмова установка, що містить джерело живлення для плазмотрона і систему охолодження та одержання і подання стислого повітря, яка відрізняється тим, що на пересувному візку установлений дизель-генератор для переміщення візка, зарядження акумуляторних батарей та живлення плазмотронів, компресора повітряної системи, насоса системи охолодження, а також керування роботою плазмотронів та допоміжних систем.

Номер патенту: 2035

Опубліковано: 15.09.2003

Автор: Чугунов Леонід Федорович

МПК: F27B 14/00

Мітки: кування, плазмово-дугова, установка, заготовок, нагріву

Формула / Реферат:

Плазмово-дугова установка для нагріву заготовок під кування, що має джерело живлення та плазмотрони, розташовані у нижній частині установки, яка відрізняється тим, що має додаткову суміжну камеру, розташовану поруч з основною, камери розділені спільною стінкою з отворами та перекриті покрівлею, в якій виконані витяжні труби, що перекриваються вогнестійкими шиберами.

Номер патенту: 58245

Опубліковано: 15.07.2003

Автор: Чугунов Леонід Федорович

МПК: B23K 10/00

Мітки: плазмовий, різак

Формула / Реферат:

1. Плазмовий різак, що містить корпус, до якого приєднаний плазмотрон та ручка з розпіркою, який відрізняється тим, що плазмотрон до ручки прикріплений на шарнірі, до якого приєднаний кронштейн, на осі якого розташована тяга, що переміщується у втулці, яка приєднана до корпуса.2. Плазмовий різак за п. 1, який відрізняється тим, що втулка прикріплена до корпуса гвинтовим способом або скобами.

Номер патенту: 1849

Опубліковано: 16.06.2003

Автор: Чугунов Леонід Федорович

МПК: B23K 10/00

Мітки: плазмоводугова, установка

Формула / Реферат:

Плазмоводугова установка, яка має джерело живлення стиснутої дуги електричним струмом, плазмотрон та механізм його переміщення, яка відрізняється тим, що механізм переміщення плазмотрона виконаний у вигляді пересувного пантографа, який встановлений на стояку, котрий розташований біля стола, причому плазмотрон закріплений за допомогою шарніра до гнучкого органа, який з'єднаний з пантографом, а сам плазмотрон розташований в каретці, що має...

Номер патенту: 1872

Опубліковано: 16.06.2003

Автори: Лисенко Олексій Миколайович, Чугунов Леонід Федорович, Усіков Олексій Миколайович, Коновалов Олександр Вікторович, Бойко Ігор Андрійович, Ангеловский Анатолій Іванович

МПК: C21D 1/00

Мітки: установка, плазмоводугова, виробів, нагріву

Формула / Реферат:

Плазмоводугова установка для нагріву виробів, що містить джерело живлення та плазмотрон з механізмом переміщення його, яка відрізняється тим, що має футеровану камеру, над якою розташована додаткова камера, ідентична основній.

Номер патенту: 49131

Опубліковано: 16.09.2002

Автор: Чугунов Леонід Федорович

МПК: C21C 5/48, B23K 10/00

Мітки: пристрій, плавлення, різання, плазмового, матеріалів

Формула / Реферат:

1. Пристрій для плазмового різання плавлення матеріалів, що містить фурму з центральним каналом, верхня частина якого виконана у вигляді дифузора, генератор плазми із стрижневим електродом та головку, встановлену у нижній частині центрального каналу фурми, який відрізняється тим, що генератор плазми оснащено додатковим стрижневим електродом, виконаним у вигляді трубки, в середині якої співвісно установлено стрижневий електрод, ізольований від...

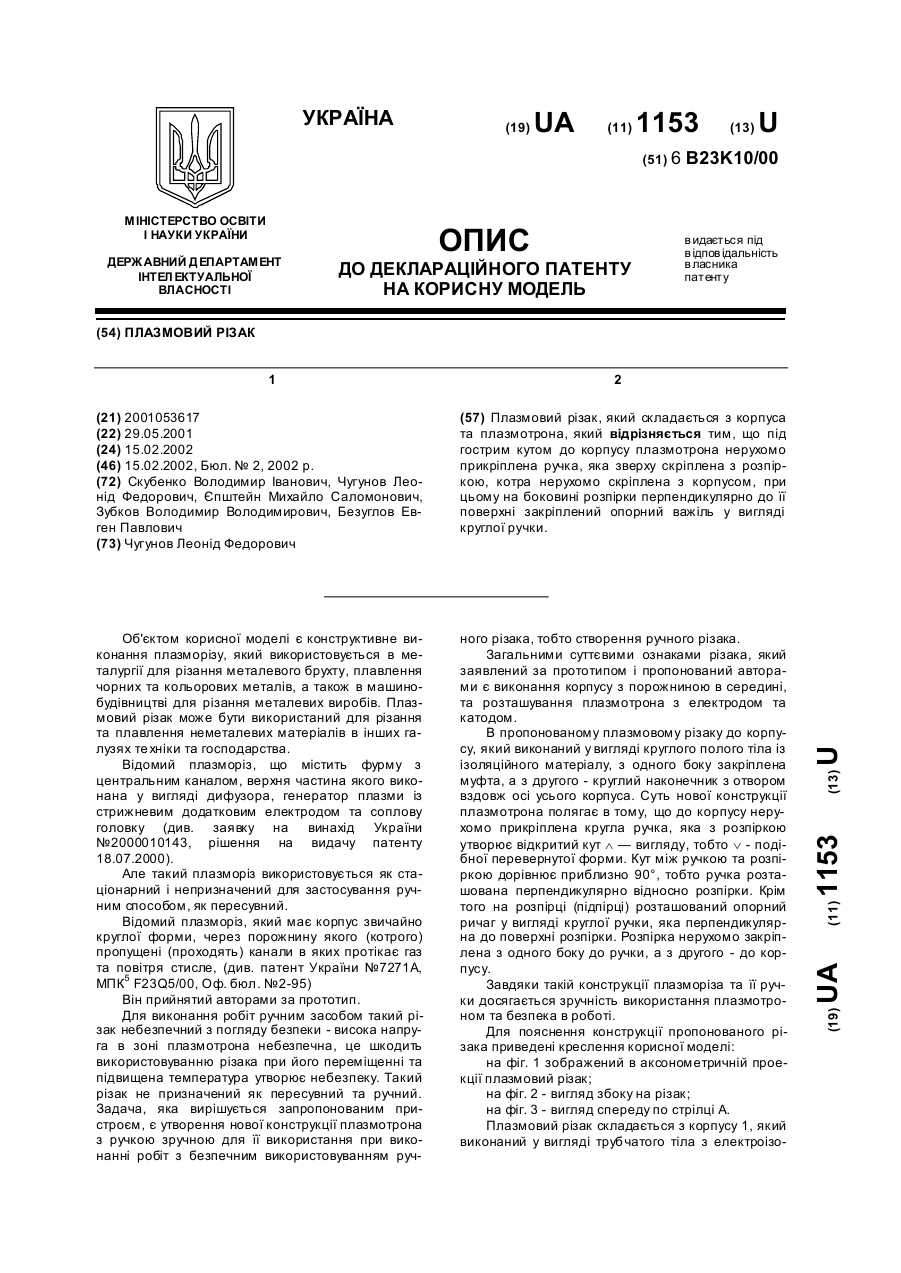

Номер патенту: 1153

Опубліковано: 15.02.2002

Автори: Безуглов Евген Павлович, Єпштейн Михайло Саломонович, Зубков Володимир Володимирович, Чугунов Леонід Федорович, Скубенко Володимир Іванович

МПК: B23K 10/00

Мітки: плазмовий, різак

Формула / Реферат:

Плазмовий різак, який складається з корпуса та плазмотрона, який відрізняється тим, що під гострим кутом до корпусу плазмотрона нерухомо прикріплена ручка, яка зверху скріплена з розпіркою, котра нерухомо скріплена з корпусом, при цьому на боковині розпірки перпендикулярно до її поверхні закріплений опорний важіль у вигляді круглої ручки.

Номер патенту: 40782

Опубліковано: 15.08.2001

Автор: Чугунов Леонід Федорович

МПК: C21C 5/48

Мітки: плазморіз

Формула / Реферат:

1. Плазморіз, що містить фурму з центральним каналом, верхня частина якого виконана у вигляді дифузора, генератор плазми із стрижневим додатковим електродом та соплову головку, встановлену у нижній частині центрального каналу фурми, який відрізняється тим, що додатковий електрод виконаний у вигляді установленої у внутрішній порожнині генератора плазми перегородки, яка розділяє зазначену порожнину на верхню та нижню плазмоутворюючі камери, які...

Номер патенту: 37585

Опубліковано: 15.05.2001

Автори: Гузев Володимир Володимирович, Смірний Михайло Федорович, Безуглов Євген Павлович, Чугунов Леонід Федорович, Голубничий Петро Іванович

МПК: F23B 30/00, B01J 7/00

Мітки: газогенератор

Формула / Реферат:

(21) 2000010074(54) (57)Дата прийняттярішення13 лютого 2001 р.1. Газогенератор, що містить      камеру з колосниковою решіткою та запальником, який відрізняється тим, що запальник виконаний у вигляді газодугових плазмотронів, встановлених в стінках камери на шарнірних підвісках з можливістю їх переміщення вздовж осі та зміною кута в горизонтальній та вертикальній площинах.2. Газогенератор по п.І, який...

Номер патенту: 37027

Опубліковано: 16.04.2001

Автор: Чугунов Леонід Федорович

МПК: C03B 5/00

Мітки: скловарна, піч

Текст:

...положенні та дозволяє зміню вати його розташування в просторі. У вертикальній площині плазмотрони 3 переміщуються навколо осі кронштейна 6 на стрижні 7 з фіксацією гвинтами 8 та 9. Схема скловарної печі (фіг. 7, 8) з двома графітними електродами 2 та установленим єдиним плазмотроном 3 зображена з поглибленою зоною освітлення 12. Зона освітлення 12 обмежена порогом 13, над котрим додатково встановлений плазмотрон 3. Існуючий протік 14...
