Стенд для дослідження силових параметрів процесу транспортування сипких матеріалів

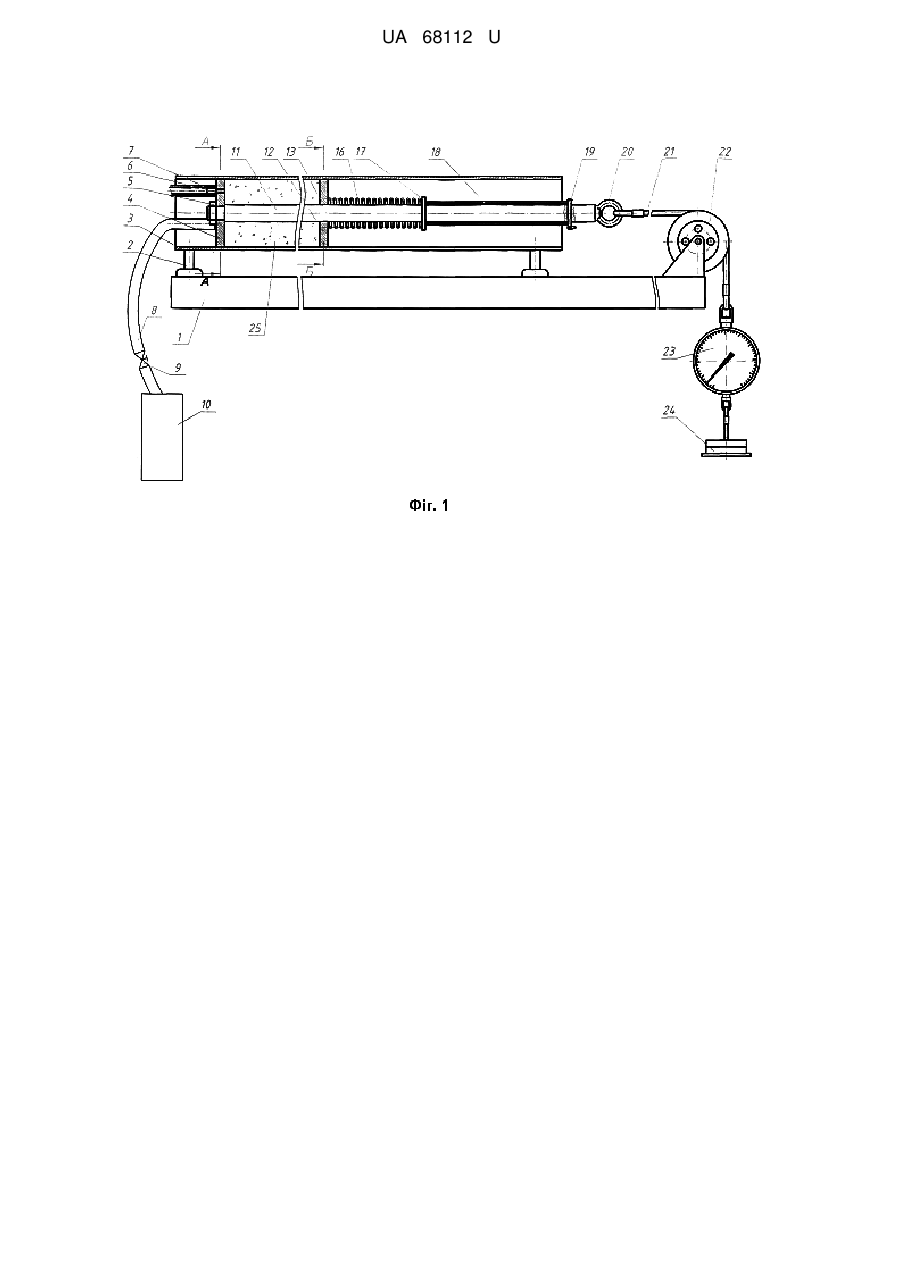

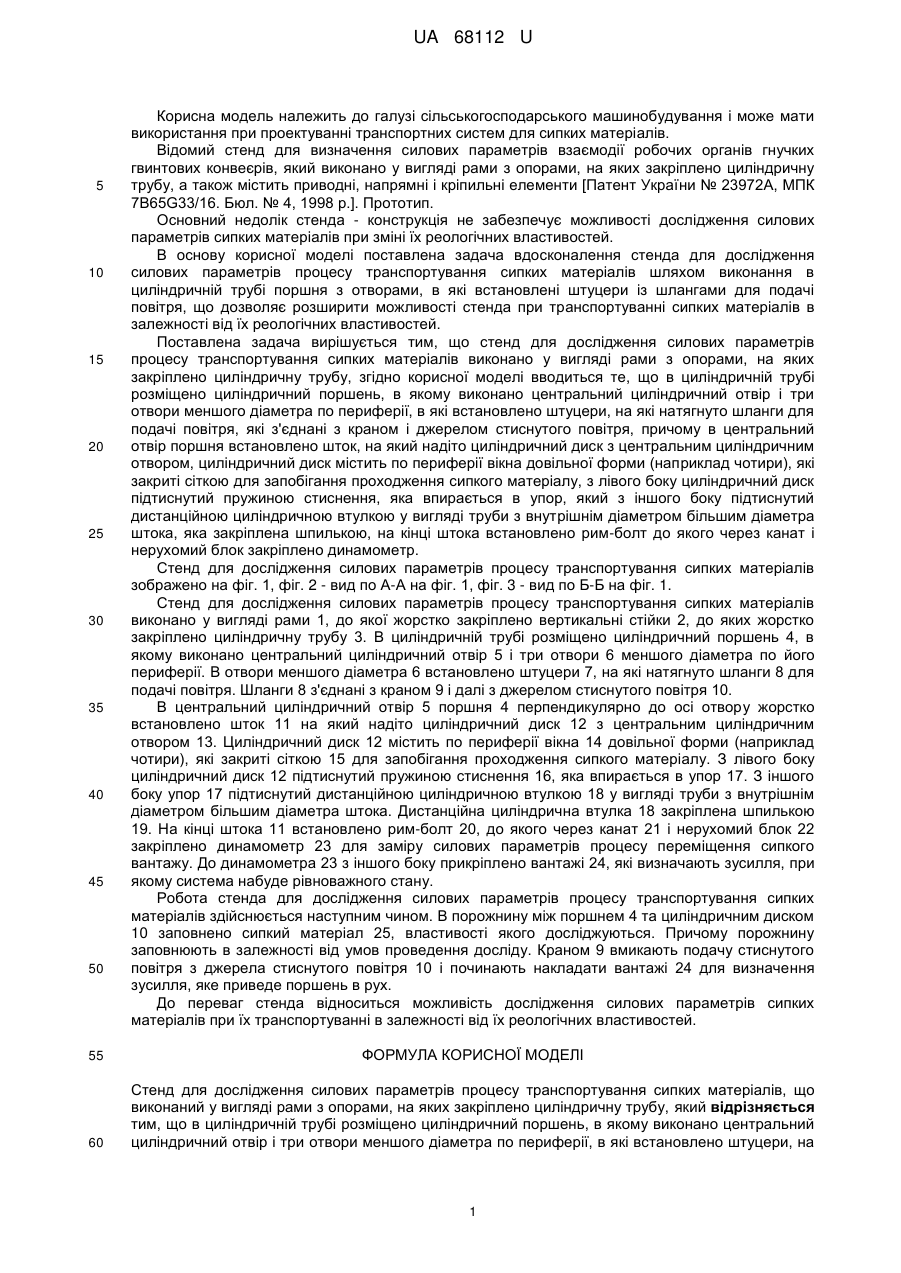

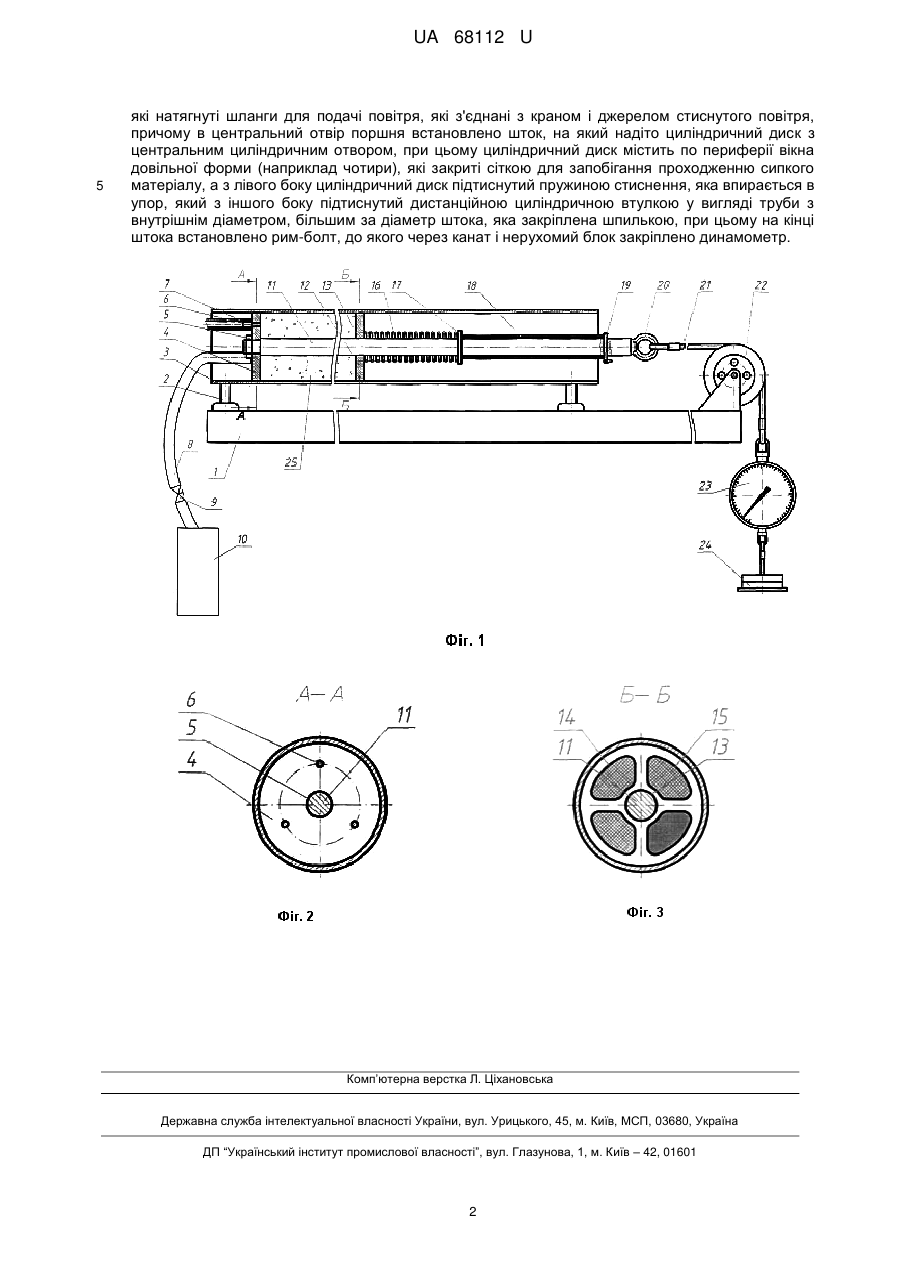

Реферат: UA 68112 U UA 68112 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування і може мати використання при проектуванні транспортних систем для сипких матеріалів. Відомий стенд для визначення силових параметрів взаємодії робочих органів гнучких гвинтових конвеєрів, який виконано у вигляді рами з опорами, на яких закріплено циліндричну трубу, а також містить приводні, напрямні і кріпильні елементи [Патент України № 23972А, МПК 7B65G33/16. Бюл. № 4, 1998 р.]. Прототип. Основний недолік стенда - конструкція не забезпечує можливості дослідження силових параметрів сипких матеріалів при зміні їх реологічних властивостей. В основу корисної моделі поставлена задача вдосконалення стенда для дослідження силових параметрів процесу транспортування сипких матеріалів шляхом виконання в циліндричній трубі поршня з отворами, в які встановлені штуцери із шлангами для подачі повітря, що дозволяє розширити можливості стенда при транспортуванні сипких матеріалів в залежності від їх реологічних властивостей. Поставлена задача вирішується тим, що стенд для дослідження силових параметрів процесу транспортування сипких матеріалів виконано у вигляді рами з опорами, на яких закріплено циліндричну трубу, згідно корисної моделі вводиться те, що в циліндричній трубі розміщено циліндричний поршень, в якому виконано центральний циліндричний отвір і три отвори меншого діаметра по периферії, в які встановлено штуцери, на які натягнуто шланги для подачі повітря, які з'єднані з краном і джерелом стиснутого повітря, причому в центральний отвір поршня встановлено шток, на який надіто циліндричний диск з центральним циліндричним отвором, циліндричний диск містить по периферії вікна довільної форми (наприклад чотири), які закриті сіткою для запобігання проходження сипкого матеріалу, з лівого боку циліндричний диск підтиснутий пружиною стиснення, яка впирається в упор, який з іншого боку підтиснутий дистанційною циліндричною втулкою у вигляді труби з внутрішнім діаметром більшим діаметра штока, яка закріплена шпилькою, на кінці штока встановлено рим-болт до якого через канат і нерухомий блок закріплено динамометр. Стенд для дослідження силових параметрів процесу транспортування сипких матеріалів зображено на фіг. 1, фіг. 2 - вид по А-А на фіг. 1, фіг. 3 - вид по Б-Б на фіг. 1. Стенд для дослідження силових параметрів процесу транспортування сипких матеріалів виконано у вигляді рами 1, до якої жорстко закріплено вертикальні стійки 2, до яких жорстко закріплено циліндричну трубу 3. В циліндричній трубі розміщено циліндричний поршень 4, в якому виконано центральний циліндричний отвір 5 і три отвори 6 меншого діаметра по його периферії. В отвори меншого діаметра 6 встановлено штуцери 7, на які натягнуто шланги 8 для подачі повітря. Шланги 8 з'єднані з краном 9 і далі з джерелом стиснутого повітря 10. В центральний циліндричний отвір 5 поршня 4 перпендикулярно до осі отвору жорстко встановлено шток 11 на який надіто циліндричний диск 12 з центральним циліндричним отвором 13. Циліндричний диск 12 містить по периферії вікна 14 довільної форми (наприклад чотири), які закриті сіткою 15 для запобігання проходження сипкого матеріалу. З лівого боку циліндричний диск 12 підтиснутий пружиною стиснення 16, яка впирається в упор 17. З іншого боку упор 17 підтиснутий дистанційною циліндричною втулкою 18 у вигляді труби з внутрішнім діаметром більшим діаметра штока. Дистанційна циліндрична втулка 18 закріплена шпилькою 19. На кінці штока 11 встановлено рим-болт 20, до якого через канат 21 і нерухомий блок 22 закріплено динамометр 23 для заміру силових параметрів процесу переміщення сипкого вантажу. До динамометра 23 з іншого боку прикріплено вантажі 24, які визначають зусилля, при якому система набуде рівноважного стану. Робота стенда для дослідження силових параметрів процесу транспортування сипких матеріалів здійснюється наступним чином. В порожнину між поршнем 4 та циліндричним диском 10 заповнено сипкий матеріал 25, властивості якого досліджуються. Причому порожнину заповнюють в залежності від умов проведення досліду. Краном 9 вмикають подачу стиснутого повітря з джерела стиснутого повітря 10 і починають накладати вантажі 24 для визначення зусилля, яке приведе поршень в рух. До переваг стенда відноситься можливість дослідження силових параметрів сипких матеріалів при їх транспортуванні в залежності від їх реологічних властивостей. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Стенд для дослідження силових параметрів процесу транспортування сипких матеріалів, що виконаний у вигляді рами з опорами, на яких закріплено циліндричну трубу, який відрізняється тим, що в циліндричній трубі розміщено циліндричний поршень, в якому виконано центральний циліндричний отвір і три отвори меншого діаметра по периферії, в які встановлено штуцери, на 1 UA 68112 U 5 які натягнуті шланги для подачі повітря, які з'єднані з краном і джерелом стиснутого повітря, причому в центральний отвір поршня встановлено шток, на який надіто циліндричний диск з центральним циліндричним отвором, при цьому циліндричний диск містить по периферії вікна довільної форми (наприклад чотири), які закриті сіткою для запобігання проходженню сипкого матеріалу, а з лівого боку циліндричний диск підтиснутий пружиною стиснення, яка впирається в упор, який з іншого боку підтиснутий дистанційною циліндричною втулкою у вигляді труби з внутрішнім діаметром, більшим за діаметр штока, яка закріплена шпилькою, при цьому на кінці штока встановлено рим-болт, до якого через канат і нерухомий блок закріплено динамометр. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
