Пристрій для пневматичного транспортування сипких матеріалів
Номер патенту: 67141
Опубліковано: 10.02.2012
Автори: Гущин Володимир Михайлович, Гущин Олег Володимирович, Сігітов Андрій Борисович, Рибалко Роман Іванович
Формула / Реферат
Пристрій для пневматичного транспортування сипких матеріалів, що включає завантажувальний пристрій та трубопровід із чутливими рецепторами і регулюючими клапанами, встановленими із рівномірним кроком вздовж транспортного трубопроводу, який відрізняється тим, що у транспортному трубопроводі із рівномірним кроком вмонтовано вставки, що мають кругові порожнини, крізь які, за допомогою кругової конусної напрямної з кутом входу a = 7-14°, у транспортний трубопровід подається допоміжне стиснене повітря.
Текст

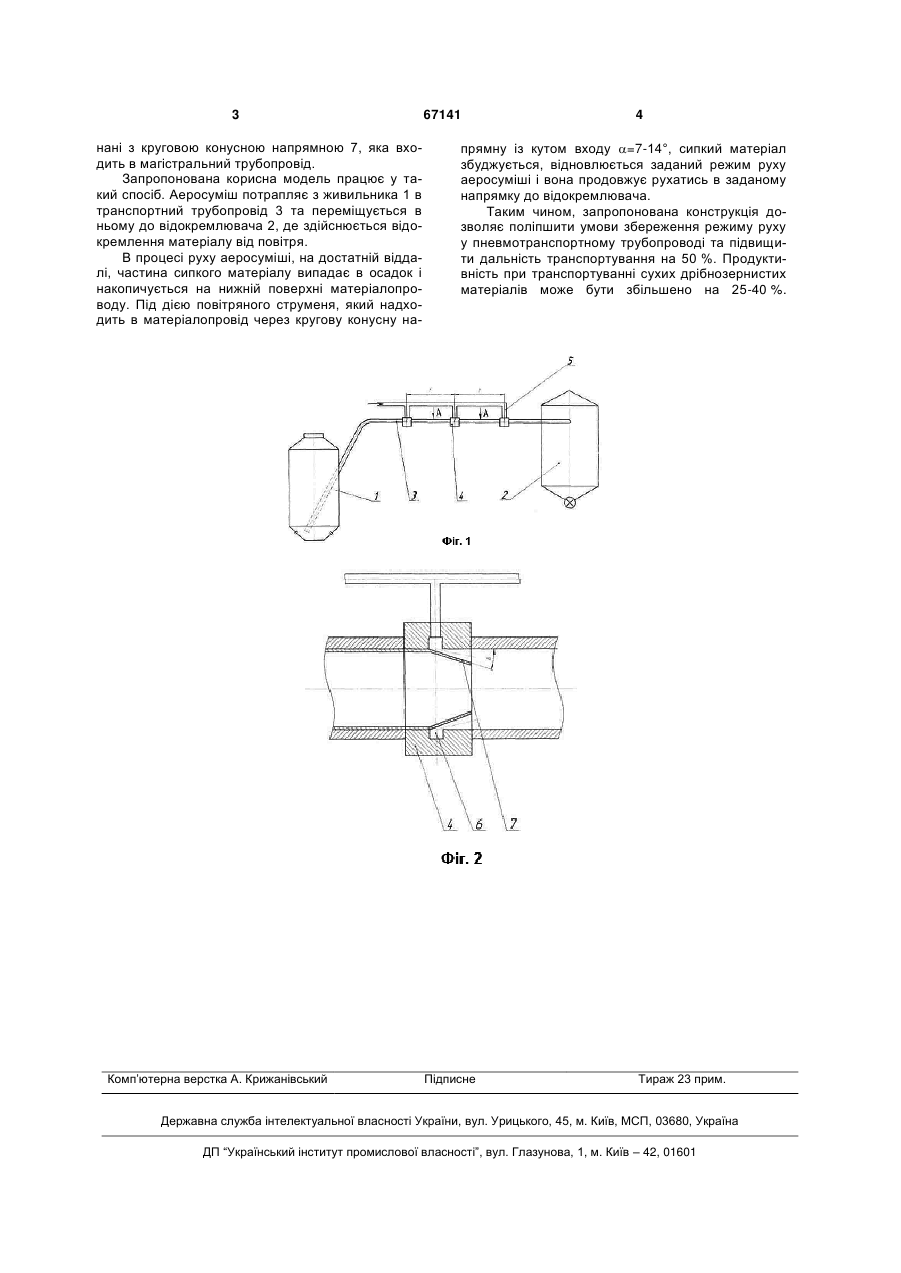

Пристрій для пневматичного транспортування сипких матеріалів, що включає завантажувальний пристрій та трубопровід із чутливими рецепторами і регулюючими клапанами, встановленими із рівномірним кроком вздовж транспортного трубопроводу, який відрізняється тим, що у транспортному трубопроводі із рівномірним кроком вмонтовано вставки, що мають кругові порожнини, крізь які, за допомогою кругової конусної напрямної з кутом входу =7-14°, у транспортний трубопровід подається допоміжне стиснене повітря. (19) (21) u201105610 (22) 04.05.2011 (24) 10.02.2012 (46) 10.02.2012, Бюл.№ 3, 2012 р. (72) ГУЩИН ВОЛОДИМИР МИХАЙЛОВИЧ, РИБАЛКО РОМАН ІВАНОВИЧ, ГУЩИН ОЛЕГ ВОЛОДИМИРОВИЧ, СІГІТОВ АНДРІЙ БОРИСОВИЧ (73) ГУЩИН ВОЛОДИМИР МИХАЙЛОВИЧ, РИБАЛКО РОМАН ІВАНОВИЧ, ГУЩИН ОЛЕГ ВОЛОДИМИРОВИЧ, СІГІТОВ АНДРІЙ БОРИСОВИЧ 3 нані з круговою конусною напрямною 7, яка входить в магістральний трубопровід. Запропонована корисна модель працює у такий спосіб. Аеросуміш потрапляє з живильника 1 в транспортний трубопровід 3 та переміщується в ньому до відокремлювача 2, де здійснюється відокремлення матеріалу від повітря. В процесі руху аeросуміші, на достатній віддалі, частина сипкого матеріалу випадає в осадок і накопичується на нижній поверхні матеріалопроводу. Під дією повітряного струменя, який надходить в матеріалопровід через кругову конусну на Комп’ютерна верстка А. Крижанівський 67141 4 прямну із кутом входу =7-14°, сипкий матеріал збуджується, відновлюється заданий режим руху аеросуміші і вона продовжує рухатись в заданому напрямку до відокремлювача. Таким чином, запропонована конструкція дозволяє поліпшити умови збереження режиму руху у пневмотранспортному трубопроводі та підвищити дальність транспортування на 50 %. Продуктивність при транспортуванні сухих дрібнозернистих матеріалів може бути збільшено на 25-40 %. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for pneumatic conveying bulk materials
Автори англійськоюHuschyn Volodymyr Mykhailovych, Rybalko Roman Ivanovych, Huschyn Oleh Volodymyrovych, Sihitov Andrii Borysovych
Назва патенту російськоюУстройство для пневматического транспортирования сыпучих материалов
Автори російськоюГущин Владимир Михайлович, Рыбалко Роман Иванович, Гущин Олег Владимирович, Сигитов Андрей Борисович
МПК / Мітки
МПК: B65G 53/54
Мітки: транспортування, пневматичного, матеріалів, пристрій, сипких
Код посилання
<a href="https://ua.patents.su/2-67141-pristrijj-dlya-pnevmatichnogo-transportuvannya-sipkikh-materialiv.html" target="_blank" rel="follow" title="База патентів України">Пристрій для пневматичного транспортування сипких матеріалів</a>
Пристрій для пневматичного транспортування сипких матеріалів
Номер патенту: 23764
Опубліковано: 11.06.2007
Автори: Українець Андрій Михайлович, Дорохов Микола Юрійович, Камишанов Олексій Олександрович, Гущин Володимир Михайлович
МПК: B65G 53/34
Мітки: матеріалів, пневматичного, сипких, транспортування, пристрій
Формула / Реферат:
Пристрій для пневматичного транспортування сипких матеріалів, до складу якого входять живильник, транспортний трубопровід та відокремлювач, який відрізняється тим, що у трубопроводі з рівномірним кроком встановлені еластичні вставки конфузорно-дифузорного типу з круговими порожнинами.
Спосіб пневматичного транспортування дрібнофракційних сипучих матеріалів
Номер патенту: 45804
Опубліковано: 15.09.2004
Автори: Бугайов Борис Евгенович, Чальцев Михайло Миколайович
МПК: B65G 53/04
Мітки: дрібнофракційних, сипучих, пневматичного, транспортування, спосіб, матеріалів
Формула / Реферат:
Спосіб пневматичного транспортування дрібнофракційних сипучих матеріалів, згідно з яким матеріал циклічно завантажують у камеру живильника, вивантажують його в транспортний трубопровід під тиском шляхом подачі в камеру до матеріалу стиснутого повітря порціями, подають стиснуте повітря в транспортний трубопровід, вимірюють тиск повітря в камері і на початку транспортного трубопроводу, контролюють відношення першого і другого тисків, який...
Пристрій для пневматичного транспортування сипучих матеріалів
Номер патенту: 33965
Опубліковано: 15.02.2001
Автори: Яценко Олег Володимирович, Балєєв Володимир Васильович, Шуляковський Геннадій Францович, Худик Богдан Іванович, Гончарук Володимир Якович
МПК: B65G 53/04
Мітки: сипучих, пневматичного, пристрій, транспортування, матеріалів
Текст:
...сопло 6. Стиснуте повітря до сопла 6 та аеродна 3 від магістралі 7 подається через розподільний клапан 8 по повітропроводах 9 та 10. На повітропроводі 10 встановлений вентиль 11, наприклад гідровентиль, який регулює подачу стиснутого повітря під аеродно 3. У камері 4 змонтовано датчик тиску у вигляді еластичної місткості 12, наповненої рідиною. Місткість 12 гідравлічно зв'язана з вентилем 11 за допомогою патрубка 13, на якому змонтований...
Живильний пристрій для пневмотранспорту сипких матеріалів
Номер патенту: 59158
Опубліковано: 10.05.2011
Автори: Гущин Володимир Михайлович, Гущин Олег Володимирович, Кудрявцева Наталія Володимирівна
МПК: B65G 53/54
Мітки: сипких, живильний, пневмотранспорту, пристрій, матеріалів
Формула / Реферат:
Живильний пристрій для пневмотранспорту сипких матеріалів, що містить завантажувальний бункер, змішувальну камеру, горизонтальний та нахилений повітропідвідні патрубки, сопла, транспортний трубопровід, який відрізняється тим, що передню стінку змішувальної камери виконано у вигляді криволінійної поверхні, яка плавно переходить з вихідного отвору бункера до змішувальної камери, з'єднаної з транспортним трубопроводом.
Живильний пристрій для пневмотранспорту сипких матеріалів
Номер патенту: 64771
Опубліковано: 25.11.2011
Автори: Кудрявцева Наталія Володимирівна, Гущин Володимир Михайлович, Гущин Олег Володимирович
МПК: B65G 53/54
Мітки: сипких, пневмотранспорту, матеріалів, живильний, пристрій
Формула / Реферат:
Живильний пристрій для пневмотранспорту сипких матеріалів, до складу якого входять завантажувальний бункер, горизонтальний повітропідвідний патрубок, нахилений повітропідвідний патрубок, сопла, пневматичний пульсатор, змішувальна камера, транспортний трубопровід та трубопровід подачі стиснутого повітря, який відрізняється тим, що в горизонтальному повітропідвідному патрубку встановлено пневматичний пульсуючий контролер, через який подається...
