Гвинтовий конвеєр

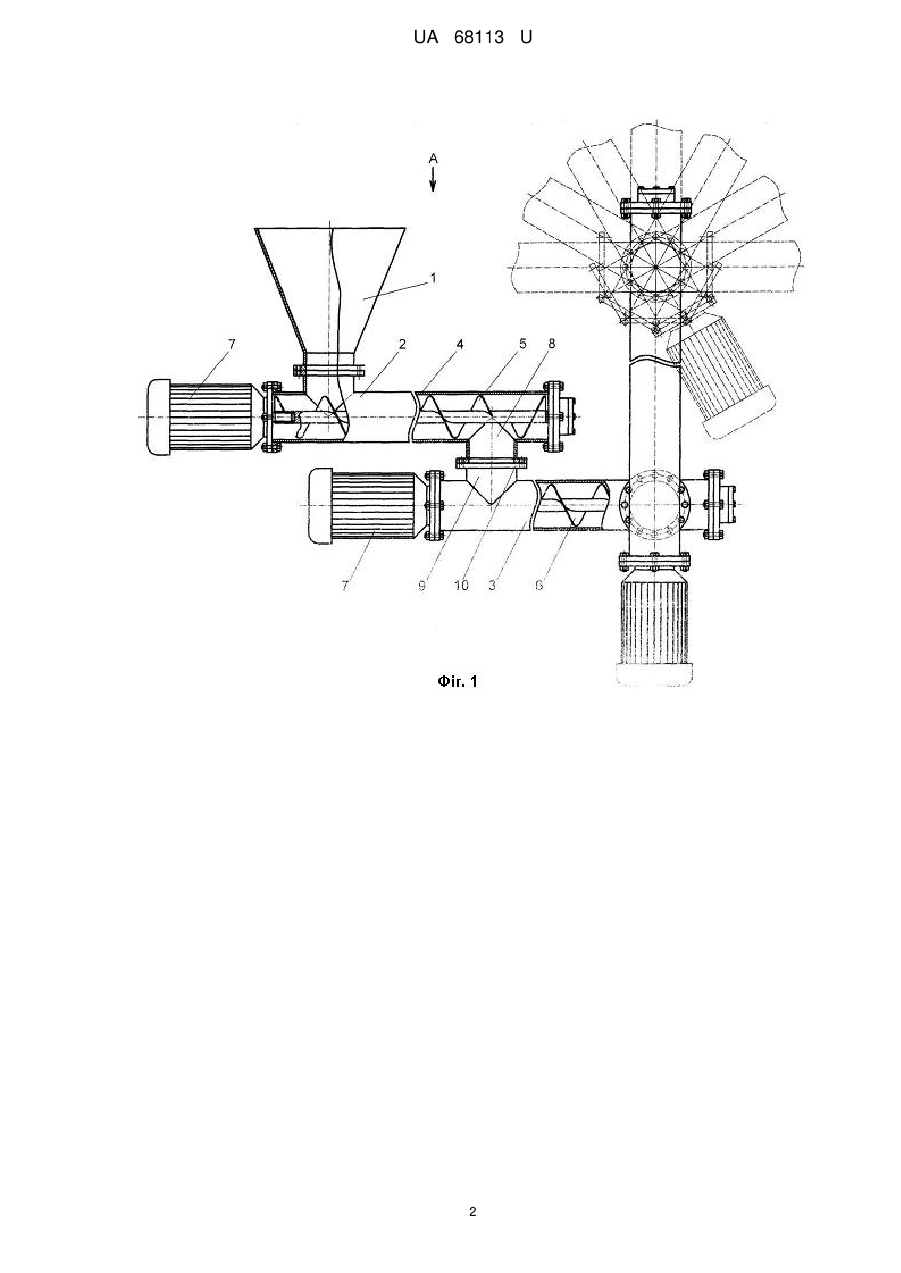

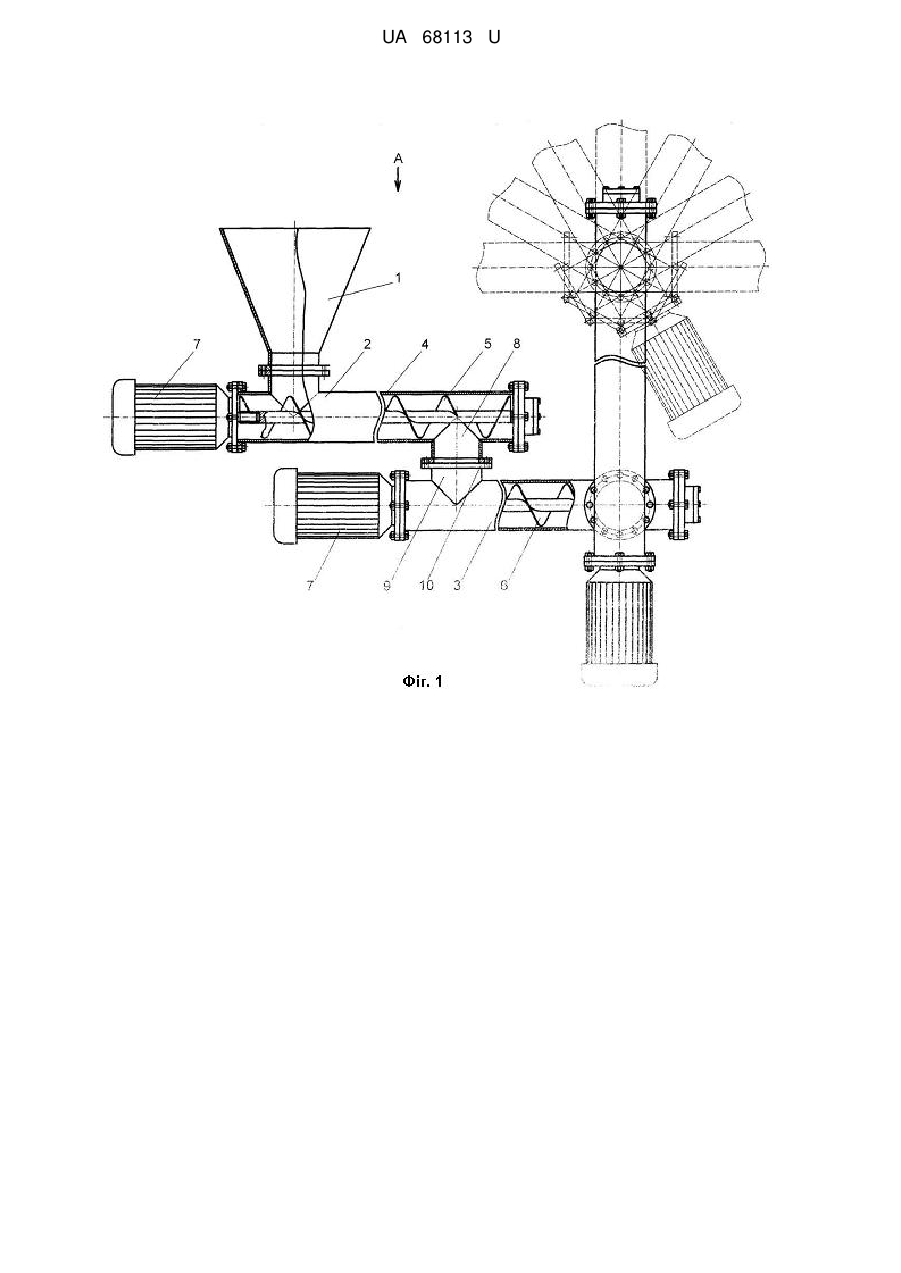

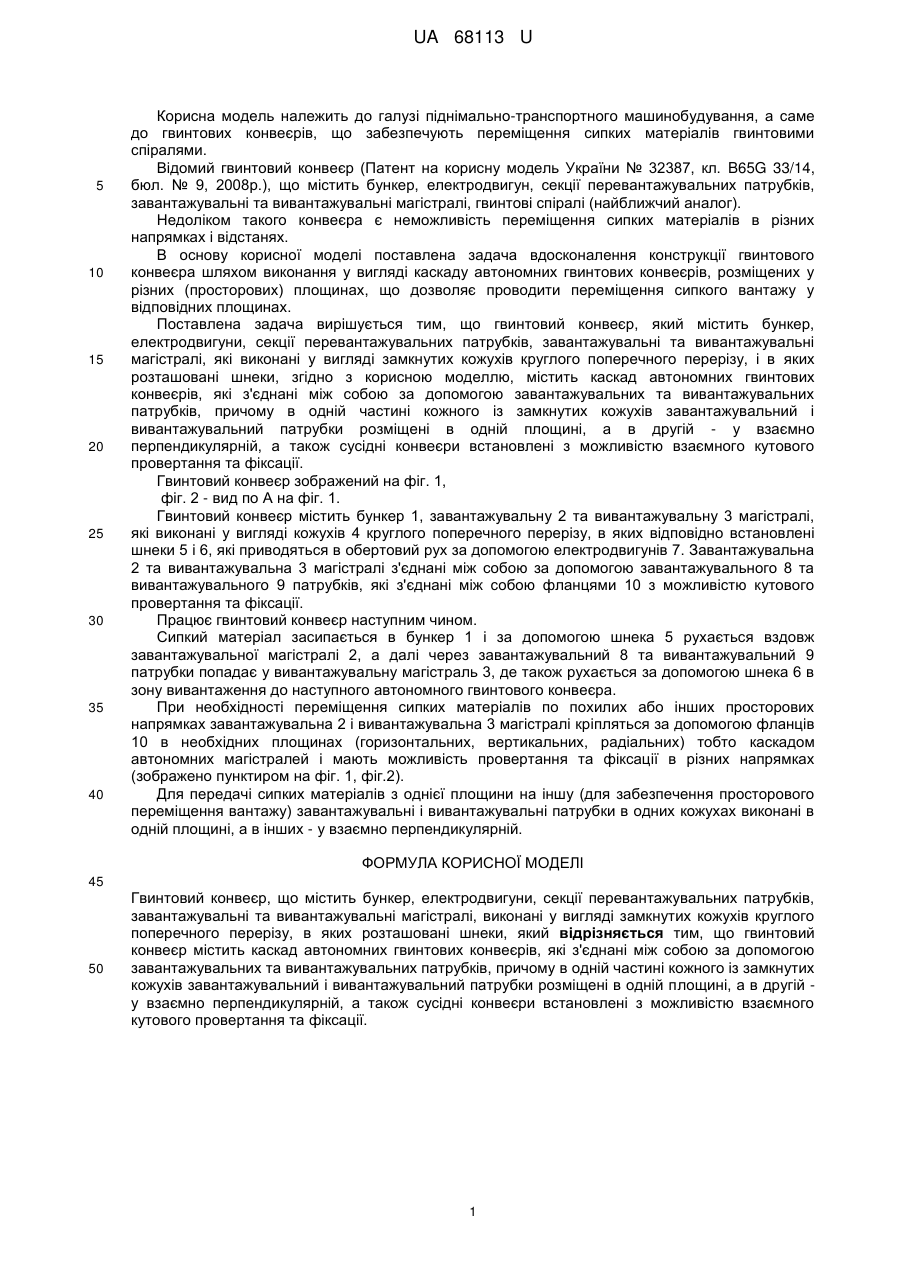

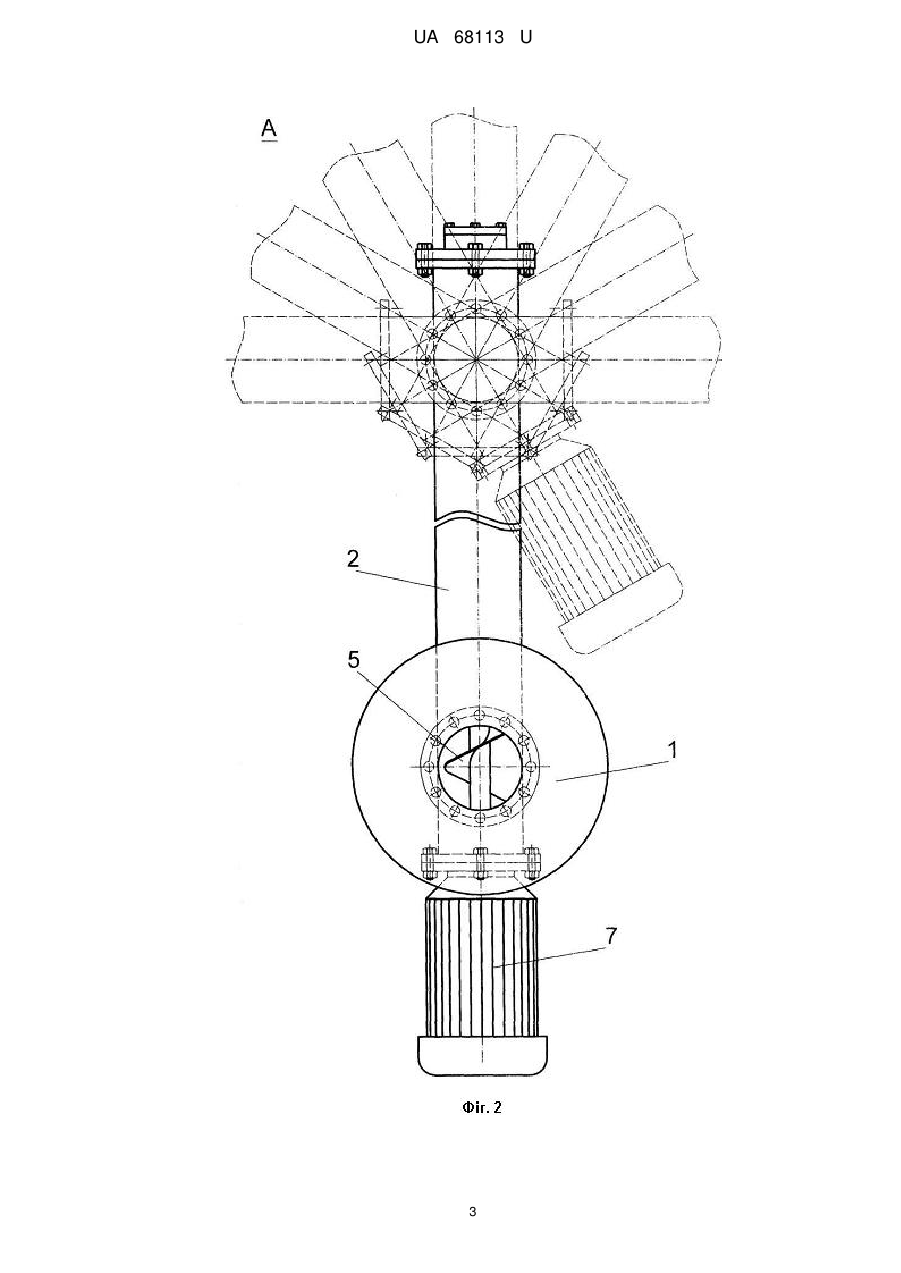

Реферат: UA 68113 U UA 68113 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі піднімально-транспортного машинобудування, а саме до гвинтових конвеєрів, що забезпечують переміщення сипких матеріалів гвинтовими спіралями. Відомий гвинтовий конвеєр (Патент на корисну модель України № 32387, кл. B65G 33/14, бюл. № 9, 2008р.), що містить бункер, електродвигун, секції перевантажувальних патрубків, завантажувальні та вивантажувальні магістралі, гвинтові спіралі (найближчий аналог). Недоліком такого конвеєра є неможливість переміщення сипких матеріалів в різних напрямках і відстанях. В основу корисної моделі поставлена задача вдосконалення конструкції гвинтового конвеєра шляхом виконання у вигляді каскаду автономних гвинтових конвеєрів, розміщених у різних (просторових) площинах, що дозволяє проводити переміщення сипкого вантажу у відповідних площинах. Поставлена задача вирішується тим, що гвинтовий конвеєр, який містить бункер, електродвигуни, секції перевантажувальних патрубків, завантажувальні та вивантажувальні магістралі, які виконані у вигляді замкнутих кожухів круглого поперечного перерізу, і в яких розташовані шнеки, згідно з корисною моделлю, містить каскад автономних гвинтових конвеєрів, які з'єднані між собою за допомогою завантажувальних та вивантажувальних патрубків, причому в одній частині кожного із замкнутих кожухів завантажувальний і вивантажувальний патрубки розміщені в одній площині, а в другій - у взаємно перпендикулярній, а також сусідні конвеєри встановлені з можливістю взаємного кутового провертання та фіксації. Гвинтовий конвеєр зображений на фіг. 1, фіг. 2 - вид по А на фіг. 1. Гвинтовий конвеєр містить бункер 1, завантажувальну 2 та вивантажувальну 3 магістралі, які виконані у вигляді кожухів 4 круглого поперечного перерізу, в яких відповідно встановлені шнеки 5 і 6, які приводяться в обертовий рух за допомогою електродвигунів 7. Завантажувальна 2 та вивантажувальна 3 магістралі з'єднані між собою за допомогою завантажувального 8 та вивантажувального 9 патрубків, які з'єднані між собою фланцями 10 з можливістю кутового провертання та фіксації. Працює гвинтовий конвеєр наступним чином. Сипкий матеріал засипається в бункер 1 і за допомогою шнека 5 рухається вздовж завантажувальної магістралі 2, а далі через завантажувальний 8 та вивантажувальний 9 патрубки попадає у вивантажувальну магістраль 3, де також рухається за допомогою шнека 6 в зону вивантаження до наступного автономного гвинтового конвеєра. При необхідності переміщення сипких матеріалів по похилих або інших просторових напрямках завантажувальна 2 і вивантажувальна 3 магістралі кріпляться за допомогою фланців 10 в необхідних площинах (горизонтальних, вертикальних, радіальних) тобто каскадом автономних магістралей і мають можливість провертання та фіксації в різних напрямках (зображено пунктиром на фіг. 1, фіг.2). Для передачі сипких матеріалів з однієї площини на іншу (для забезпечення просторового переміщення вантажу) завантажувальні і вивантажувальні патрубки в одних кожухах виконані в одній площині, а в інших - у взаємно перпендикулярній. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Гвинтовий конвеєр, що містить бункер, електродвигуни, секції перевантажувальних патрубків, завантажувальні та вивантажувальні магістралі, виконані у вигляді замкнутих кожухів круглого поперечного перерізу, в яких розташовані шнеки, який відрізняється тим, що гвинтовий конвеєр містить каскад автономних гвинтових конвеєрів, які з'єднані між собою за допомогою завантажувальних та вивантажувальних патрубків, причому в одній частині кожного із замкнутих кожухів завантажувальний і вивантажувальний патрубки розміщені в одній площині, а в другій у взаємно перпендикулярній, а також сусідні конвеєри встановлені з можливістю взаємного кутового провертання та фіксації. 1 UA 68113 U 2 UA 68113 U 3 UA 68113 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
