Стенд для визначення силових параметрів взаємодії робочих органів гнучких гвинтових конвеєрів

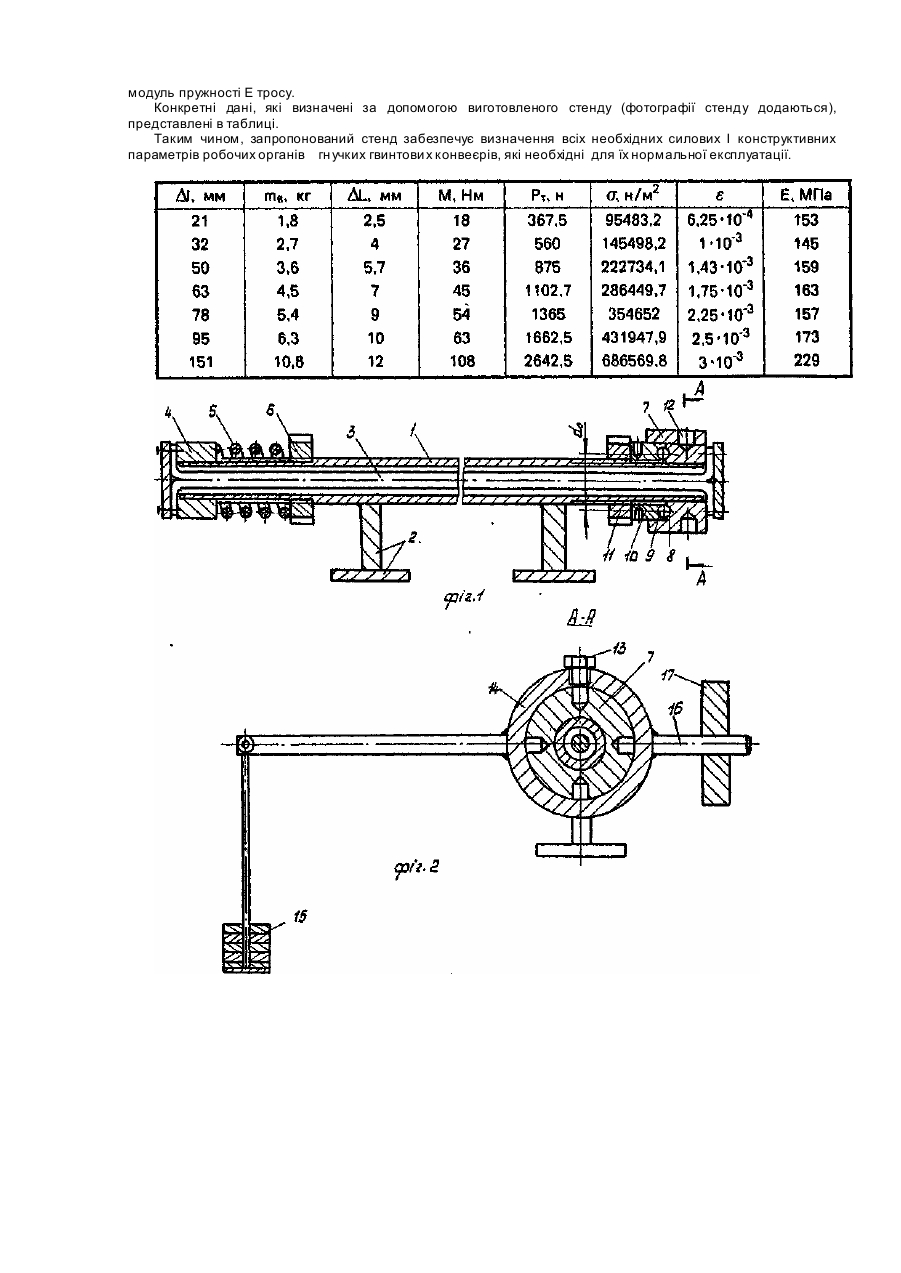

Винахід відноситься до галузі машинобудування І може бути застосований в стендовому обладнанні для визначення силових параметрів взаємодії робочих органів гнучких гвинтових конвеєрів. Відомі гнучкі гвинтові конвеєри [Авт. св. № 1719285, кл. В 65 G 33/16, 33/24, 1992]; [Авт. св. Ns 1620398, кл. В65G33/16, 33/24, 1991], в яких на центральних тросах розташовані пластмасові втулки, поверхня яких виконана у вигляді спіралі (аналоги). Недоліком відомих конвеєрів є неможливість визначення сили стискання втулок між собою, для забезпечення передачі необхідного крутного моменту. Також відомий стенд для дослідження запобіжних муфт {Авт. св. № 472274, кл. G 01Μ 13/02,1975], що складається з рами, виконаної з направляючої труби І опор, механізму регулювання І механізму розтиску, приводу, виконаного у вигляді редуктора І дви гуна (прототип). Недоліком відомого стенду є неможливість визначення сили натягу робочого органу через деформацію пружини стиску. В основу винаходу покладена задача створення стенду для визначення силових параметрів взаємодії робочих органів гнучких гвинтови х конвеєрів, в якому введенням взаємозв'язку між механізмами регулювання і розтиску через трос, забезпечується осьове видовження тросу при стисканні пружини в механізмі регулювання І за рахунок цього визначається оптимальне зусилля натягу робочого органу для забезпечення його довговічності та надійності в роботі. Поставлена задача досягається за рахунок того, що в стенд! для визначення силових параметрів взаємодії робочих органів гнучких гвинтових конвеєрів, що містить раму, виконану з направляючої труби І опор, механізму регулювання і механізму розтиску, згідно винаходу, вводиться те, що механізм регулювання виконаний у вигляді вільно розташованої на циліндричній поверхні направляючої труби натяжної втулки, до якої кріпиться трос, а з Іншого боку натяжна втулка підтиснута регульованою пружиною, причому трос розміщений в направляючій трубі і з протилежної сторони закріплений на ведучій півмуфті, на торцевій поверхні якої виконані дві діаметрально протилежних лунки, в яких встановлені кульки, що завальцьовані в торцевій поверхні веденої півмуфти, розташованої на різьбовій частині направляючої труби. Суттєві ознаки формули винаходу направлені на визначення оптимальної сили натягу тросу при передачі крутного моменту механізмом розтиску. На фіг. 1 зображений стенд для визначення силових параметрів взаємодії робочих органів гнучких гвинтових конвейєрів; на фіг. 2 - січення А-А на фіг. 1. Стенд складається з рами, виконаної з направляючої труби 1 і опор 2. В напрвляючій трубі 1 розташований трос З, який з лівої сторони закріплений на натяжній втулці 4, вільно встановленій на циліндричній частині направляючої труби 1. З Іншого боку натяжна втулка 4 підтиснута регульованою пружиною стиску 5, величина деформації якої регулюється гайкою 6. Натяжна втулка 4, пружина 5 і гайка 6 складають механізм натягу. Розташований в направляючій трубі 1 трос 3 з протилежної сторони закріплений на ведучій півмуфті 7, на торцевій поверхні якої виконані дві діаметрально протилежні втулки 8, в яких встановлені кульки 9, що завальцовані в торцевій поверхні веденої півмуфти 10, розташованої на різьбовій частині направляючої труби 1. Ведена півмуфта 10 підтиснута контргайкою 11. Півмуфти 7 і 10, а також кульки 9 складають механізм розтиску. На зовнішній поверхні ведучої півмуфти 7 виконані радіальні отвори 12, в яких стопорним гвинтом 13 фіксується тарувальний важиль 14, 3 однієї сторони на важиль 14 встановлюють тарувальні вантажі 15, а з іншого боку для балансування тарувального важеля 14, на різьбовому стержні 16 встановлений диск 17, Стенд працює наступним чином. При стисканні гайкою 6 пружини 5, остання, деформуючись, переміщує натяжну втулк у 4 на циліндричній частині направляючої труби 1, Разом з натяжною втулкою 4 розтягується трос 3, який з іншого боку притискає ведучу півмуфту 7 до веденої 10. Попередній натяг тросу 3 (до початкової деформації пружини) здійснюється гайками 6111. Для визначення сили підтиску ведучої півмуфти 7 до веденої 10 на зовнішню поверхню ведучої півмуфти 7 встановлюють тарувальний важиль 14: Фіксація важеля 14 здійснюється гвинтом 13, а його балансування диском 17. Далі деформуючи пружину 5 гайкою б, за допомогою тросу 3 стискають між собою ведучу 7-і ведену 10 півмуфти. Навантаження тарувального важеля 14 і відповідно ведучої півмуфти 7 вантажами 15 здійснюють до виходу кульок 9 із зачеплення з лунками 8 ведучої півмуфти 7. Таким чином знаючи жосткість пружини і визнаючи силові параметри взаємодії півмуфт 7 і 10 з механізму розтиску можна визначити необхідну силу натягу тросу 3, а також його відносне видовження, модуль пружності. Для більшої наглядность розглянемо приклад. Для певних конструктивних параметрів тросу, механізмів розтиску і регулювання визначимо необхідні силові параметри взаємодії робочих органів гнучких гвинтових параметрів: Діаметр тросу, d т 9 мм Жорсткість пружини, с 17,5 кг/мм Довжина тросу, L, 4000 мм Діаметр кульок, dK 14 мм Діаметр кола, на якому розташовуються кульки, d0 {фіг. 1) 36 мм Деформуючи пружину 5 гайкою 6 на величину ΔΙ, навантажують важиль 14 вантажами 15 масою тв до виходу кульок 9 із зачеплення з лунками 8. Далі, заміряючи абсолютне подовження тросу ΔL і застосовуючи відомі Залежності з курсів опору матеріалів та деталей машин, можна визначити: крутний момент Мк . який передають кульки; силу натягу тросу Рт; напруження, яке виникає у волокнах тросу (Т, відносне видовження ε І модуль пружності Ε тросу. Конкретні дані, які визначені за допомогою виготовленого стенду (фотографії стенду додаються), представлені в таблиці. Таким чином, запропонований стенд забезпечує визначення всіх необхідних силових І конструктивних параметрів робочих органів гн учких гвинтови х конвеєрів, які необхідні для їх нормальної експлуатації.
