Димова граната

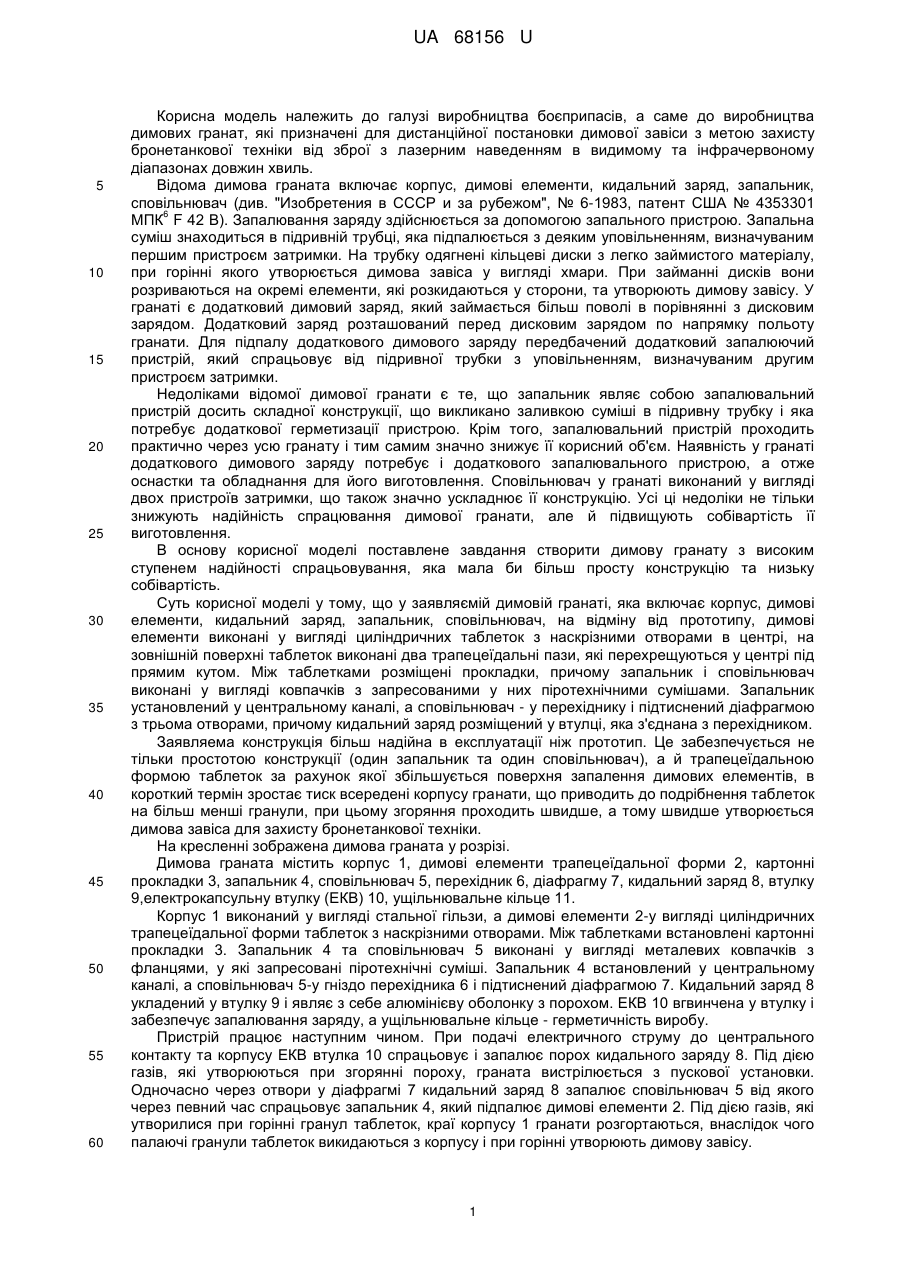

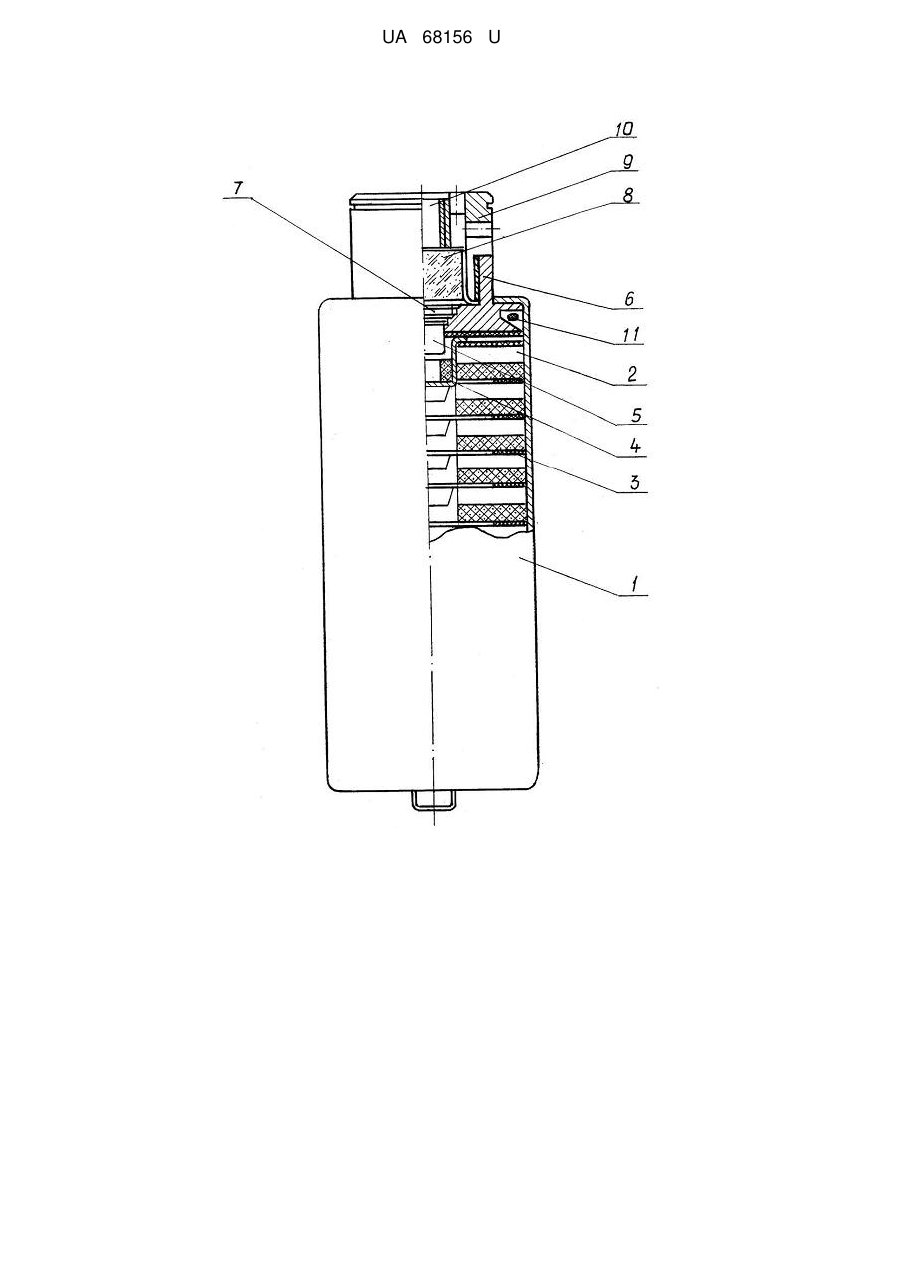

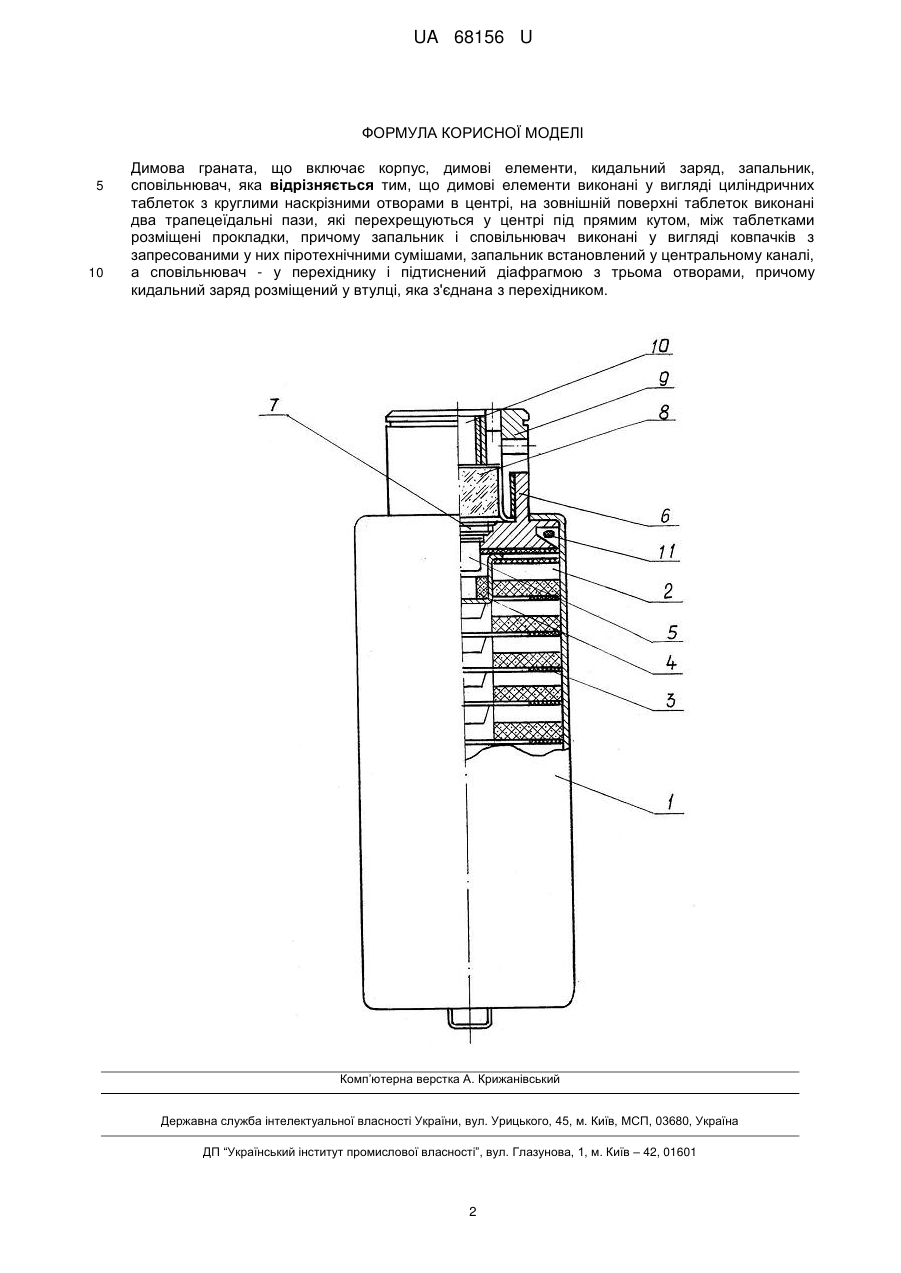

Реферат: UA 68156 U UA 68156 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі виробництва боєприпасів, а саме до виробництва димових гранат, які призначені для дистанційної постановки димової завіси з метою захисту бронетанкової техніки від зброї з лазерним наведенням в видимому та інфрачервоному діапазонах довжин хвиль. Відома димова граната включає корпус, димові елементи, кидальний заряд, запальник, сповільнювач (див. "Изобретения в СССР и за рубежом", № 6-1983, патент США № 4353301 6 МПК F 42 В). Запалювання заряду здійснюється за допомогою запального пристрою. Запальна суміш знаходиться в підривній трубці, яка підпалюється з деяким уповільненням, визначуваним першим пристроєм затримки. На трубку одягнені кільцеві диски з легко займистого матеріалу, при горінні якого утворюється димова завіса у вигляді хмари. При займанні дисків вони розриваються на окремі елементи, які розкидаються у сторони, та утворюють димову завісу. У гранаті є додатковий димовий заряд, який займається більш поволі в порівнянні з дисковим зарядом. Додатковий заряд розташований перед дисковим зарядом по напрямку польоту гранати. Для підпалу додаткового димового заряду передбачений додатковий запалюючий пристрій, який спрацьовує від підривної трубки з уповільненням, визначуваним другим пристроєм затримки. Недоліками відомої димової гранати є те, що запальник являє собою запалювальний пристрій досить складної конструкції, що викликано заливкою суміші в підривну трубку і яка потребує додаткової герметизації пристрою. Крім того, запалювальний пристрій проходить практично через усю гранату і тим самим значно знижує її корисний об'єм. Наявність у гранаті додаткового димового заряду потребує і додаткового запалювального пристрою, а отже оснастки та обладнання для його виготовлення. Сповільнювач у гранаті виконаний у вигляді двох пристроїв затримки, що також значно ускладнює її конструкцію. Усі ці недоліки не тільки знижують надійність спрацювання димової гранати, але й підвищують собівартість її виготовлення. В основу корисної моделі поставлене завдання створити димову гранату з високим ступенем надійності спрацьовування, яка мала би більш просту конструкцію та низьку собівартість. Суть корисної моделі у тому, що у заявляємій димовій гранаті, яка включає корпус, димові елементи, кидальний заряд, запальник, сповільнювач, на відміну від прототипу, димові елементи виконані у вигляді циліндричних таблеток з наскрізними отворами в центрі, на зовнішній поверхні таблеток виконані два трапецеїдальні пази, які перехрещуються у центрі під прямим кутом. Між таблетками розміщені прокладки, причому запальник і сповільнювач виконані у вигляді ковпачків з запресованими у них піротехнічними сумішами. Запальник установлений у центральному каналі, а сповільнювач - у перехіднику і підтиснений діафрагмою з трьома отворами, причому кидальний заряд розміщений у втулці, яка з'єднана з перехідником. Заявляема конструкція більш надійна в експлуатації ніж прототип. Це забезпечується не тільки простотою конструкції (один запальник та один сповільнювач), а й трапецеїдальною формою таблеток за рахунок якої збільшується поверхня запалення димових елементів, в короткий термін зростає тиск всередені корпусу гранати, що приводить до подрібнення таблеток на більш менші гранули, при цьому згоряння проходить швидше, а тому швидше утворюється димова завіса для захисту бронетанкової техніки. На кресленні зображена димова граната у розрізі. Димова граната містить корпус 1, димові елементи трапецеїдальної форми 2, картонні прокладки 3, запальник 4, сповільнювач 5, перехідник 6, діафрагму 7, кидальний заряд 8, втулку 9,електрокапсульну втулку (ЕКВ) 10, ущільнювальне кільце 11. Корпус 1 виконаний у вигляді стальної гільзи, а димові елементи 2-у вигляді циліндричних трапецеїдальної форми таблеток з наскрізними отворами. Між таблетками встановлені картонні прокладки 3. Запальник 4 та сповільнювач 5 виконані у вигляді металевих ковпачків з фланцями, у які запресовані піротехнічні суміші. Запальник 4 встановлений у центральному каналі, а сповільнювач 5-у гніздо перехідника 6 і підтиснений діафрагмою 7. Кидальний заряд 8 укладений у втулку 9 і являє з себе алюмінієву оболонку з порохом. ЕКВ 10 вгвинчена у втулку і забезпечує запалювання заряду, а ущільнювальне кільце - герметичність виробу. Пристрій працює наступним чином. При подачі електричного струму до центрального контакту та корпусу ЕКВ втулка 10 спрацьовує і запалює порох кидального заряду 8. Під дією газів, які утворюються при згорянні пороху, граната вистрілюється з пускової установки. Одночасно через отвори у діафрагмі 7 кидальний заряд 8 запалює сповільнювач 5 від якого через певний час спрацьовує запальник 4, який підпалює димові елементи 2. Під дією газів, які утворилися при горінні гранул таблеток, краї корпусу 1 гранати розгортаються, внаслідок чого палаючі гранули таблеток викидаються з корпусу і при горінні утворюють димову завісу. 1 UA 68156 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Димова граната, що включає корпус, димові елементи, кидальний заряд, запальник, сповільнювач, яка відрізняється тим, що димові елементи виконані у вигляді циліндричних таблеток з круглими наскрізними отворами в центрі, на зовнішній поверхні таблеток виконані два трапецеїдальні пази, які перехрещуються у центрі під прямим кутом, між таблетками розміщені прокладки, причому запальник і сповільнювач виконані у вигляді ковпачків з запресованими у них піротехнічними сумішами, запальник встановлений у центральному каналі, а сповільнювач - у перехіднику і підтиснений діафрагмою з трьома отворами, причому кидальний заряд розміщений у втулці, яка з'єднана з перехідником. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
