Димова граната

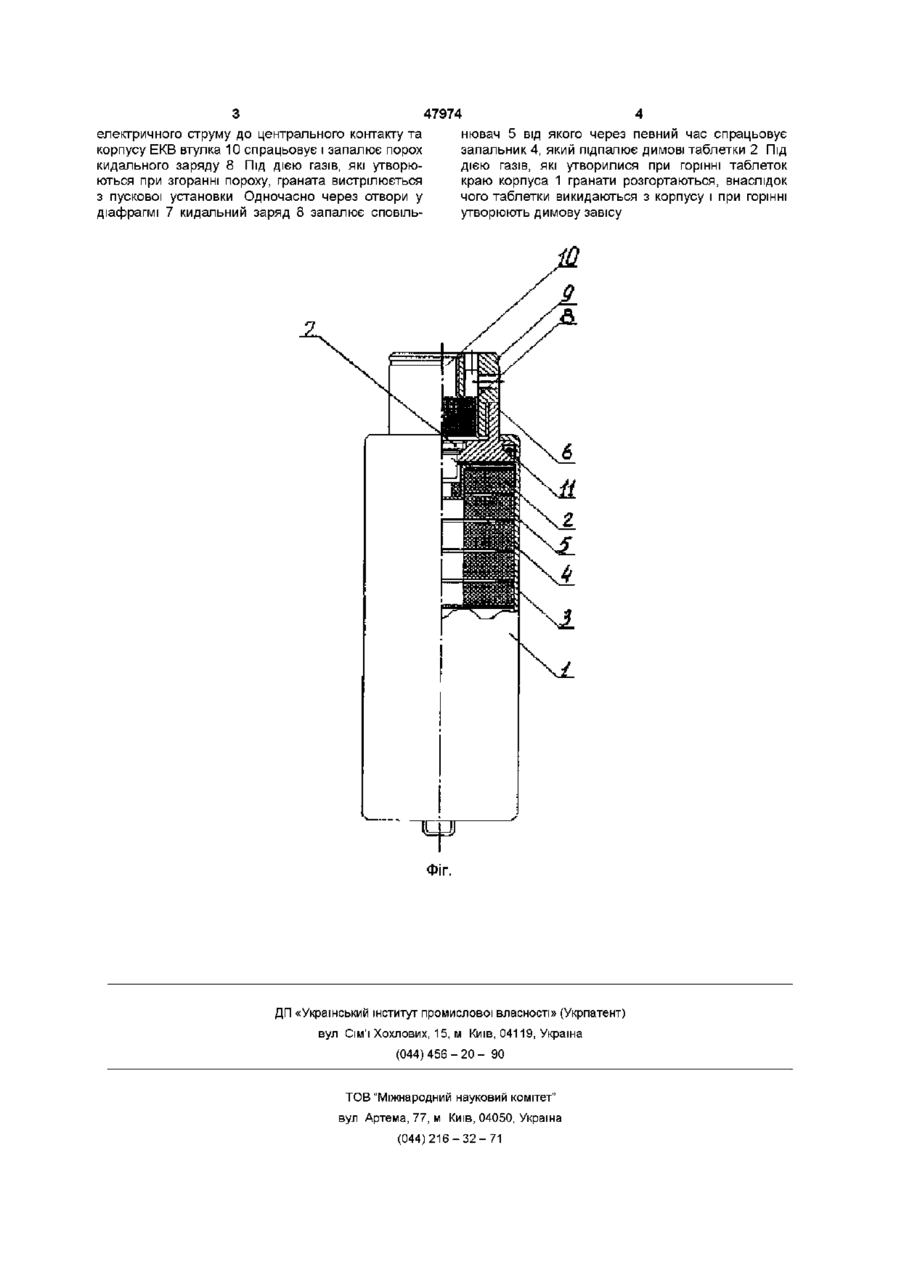

Димова граната, що включає корпус, димові елементи, кидальний заряд, запальник, сповільню вач, яка відрізняється тим, що димові елементи виконані у вигляді кільцевих дископодібних таблеток з центральним каналом, між якими розміщені прокладки, причому запальник і сповільнювач виконані у вигляді ковпачків з запресованими у них піротехнічними сумішами, запальник встановлений у центральному каналі, а сповільнювач - у перехіднику і підтиснений діафрагмою з трьома отворами, причому кидальний заряд розміщений у втулці, яка з'єднана з перехідником Винахід відноситься до галузі виробництва боєприпасів, а саме до виробництва димових гранат, які призначені для миттєвої постановки димової завіси з метою маскування Відома димова граната включає корпус, димові елементи, кидальний заряд, запальник, сповільнювач (див «Изобретения в СССР и за рубежом», № 6-1983, патент США № 4353301 МІЖ6 F 42 В) Недоліками відомої димової гранати є те, що запальник являє собою запалювальний пристрій досить складної конструкції, що викликано заливкою суміші в підривну трубку і яка потребує додаткової герметизації пристрою Крім того, запалювальний пристрій проходить практично через усю гранату і тим самим значно знижує и корисний об'єм Наявність у гранаті додаткового димового заряду потребує і додаткового запалювального пристрою, а отже оснастки та обладнання Сповільнювач у гранаті виконаний у вигляді двох пристроїв затримки, що також значно ускладнює її конструкцію Усі ЦІ недоліки не тільки знижують надійність спрацювання димової гранати, але й підвищують її собівартість центральним каналом, між якими розміщені прокладки, причому запальник і сповільнювач виконані у вигляді ковпачків з запресованими у них піротехнічними сумішами Запальник установлений у центральному каналі, а сповільнювач - у перехіднику і підтиснений діафрагмою з трьома отворами, причому кидальний заряд розміщений у втулці, яка з'єднана з перехідником Заявляема конструкція більш проста ніж прототип, тому що містить один запальник та один сповільнювач, що не тільки підвищує її надійність, але й у два рази знижує и собівартість На фіг зображена димова граната у розрізі Димова граната містить корпус 1, димові елементи 2, картонні прокладки 3, запальник 4, сповільнювач 5, перехідник 6, діафрагму 7, кидальний заряд 8, втулку 9, електрокапсульну втулку (ЕКВ) 10, ущілювальне кільце 11 Корпус 1 виконаний у вигляді стальної гільзи, а димові елементи 2-у вигляді кільцевих дископодібних таблеток, кожна з яких має центральний канал Між таблетками встановлені картонні прокладки 3 Запальник 4 та сповільнювач 5 виконані у вигляді металевих ковпачків з фланцами, у які запресовані піротехні суміші Запальник 4 встановлений у центральному каналі, а сповільнювач 5-у гніздо переходника 6 і підтиснений діафрагмою 7 Кидальний заряд 8 укладений у втулку 9 і являє з себе алюмінієву оболонку з порохом ЕКВ 10 вгвинчена у втулку і забезпечує запалювання заряду, а ущілювальне кільце - герметичність виробу В основу винаходу поставлене завдання створити димову гранату з високим ступенем надійності спрацювання, яка мала би більш просту конструкцію та низьку собівартість Суть винаходу в тому, що у заявляємій димовій гранаті, яка включає корпус, димові елементи, кидальний заряд, запальник, сповільнювач, на відміну від прототипу, димові елементи виконані у вигляді кільцевих дископодібних таблеток з Пристрій працює наступним чином При подачі о> 47974 4 нювач 5 від якого через певний час спрацьовує запальник 4, який підпалює димові таблетки 2 Під дією газів, які утворилися при горінні таблеток краю корпуса 1 гранати розгортаються, внаслідок чого таблетки викидаються з корпусу і при горінні утворюють димову завісу електричного струму до центрального контакту та корпусу ЕКВ втулка 10 спрацьовує і запалює порох кидального заряду 8 Під дією газів, які утворюються при згоранні пороху, граната вистрілюється з пускової установки Одночасно через отвори у діафрагмі 7 кидальний заряд 8 запалює сповіль ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
