Димова граната

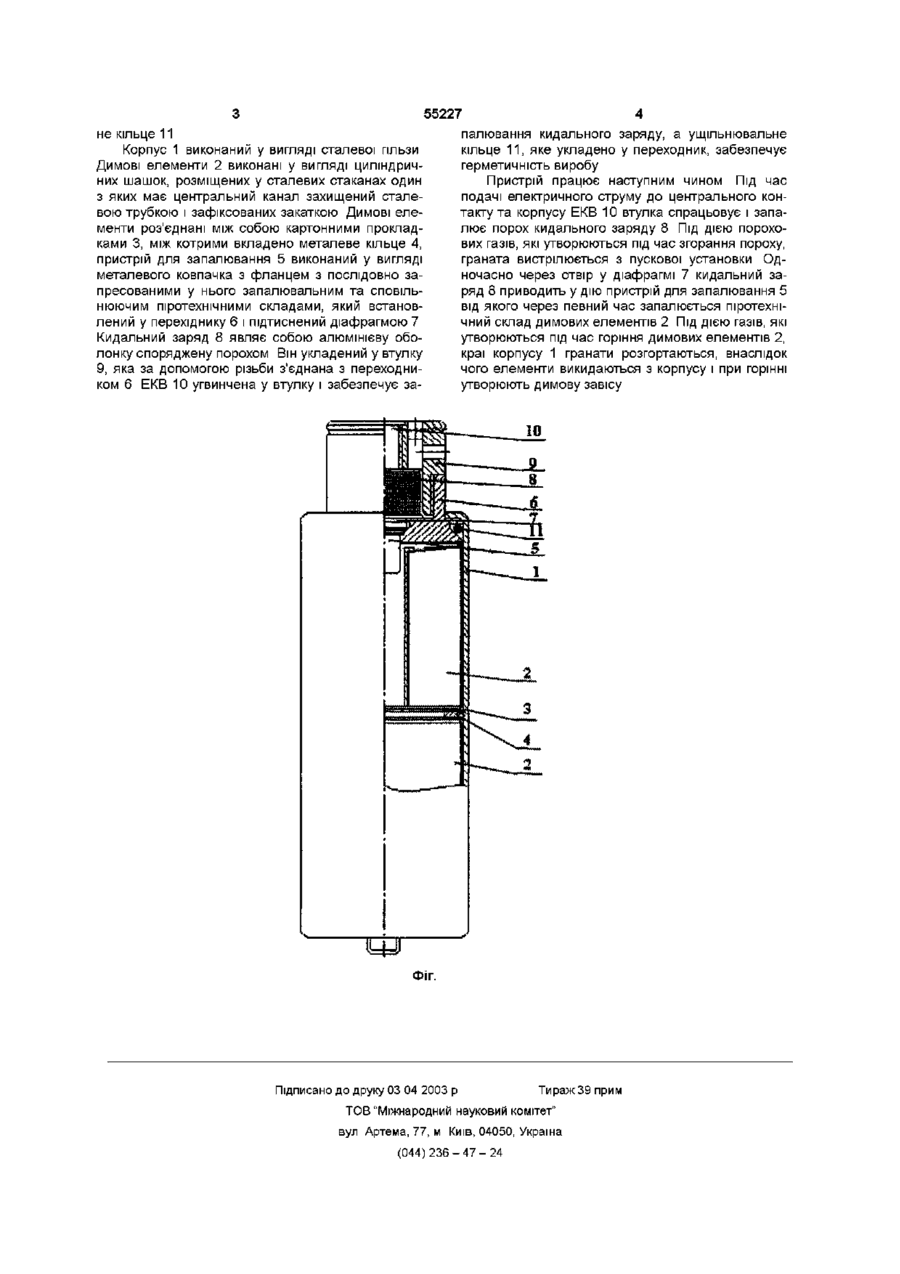

Димова граната, яка включає корпус, димові елементи, кидальний заряд, пристрій для запалювання, що складається з запальника і сповільнювача, яка відрізняється тим, що димові елементи виконані як циліндричні шашки, одна з яких має центральний канал, між шашками розміщені кільцеві картонні прокладки та металева прокладка як кільце, сповільнювач і запальник об'єднані у єдиний пристрій для запалювання, який складається з запальника і сповільнювача і виконаний як ковпачок з послідовно запресованими у нього запалювальним та сповільнюючим піротехнічними складами і який встановлений у перехіднику і підтиснений діафрагмою, а кидальний заряд розміщений у втулці, яка з'єднана з перехідником за допомогою різі Винахід відноситься до галузі виробництва боєприпасів, а саме до виробництва засобів захисту бронетанкової техніки, які призначені для швидкого утворення димової завіси з метою маскування Відома димова граната складається з корпусу, димових елементів, кидального заряду, запальника, сповільнювача (див «Изобретения в СССР и за рубежом», №6-1983, патент США №4353301 МПКё F42B) Недоліками відомої димової гранати є те, що запальник являє собою запалювальний пристрій досить складної конструкції, що викликано заливкою суміші в підривну трубку і яка потребує додаткової герметизації пристрою, Крім того, запалювальний пристрій проходить практично через усю гранату і тим самим значно знижує и корисний об'єм Наявність у гранаті додаткового димового заряду потребує і додаткового запалювального пристрою, а отже оснастки та обладнання для його виготовлення Сповільнювач у гранаті виконаний у вигляді двох пристроїв затримки, що також ускладнює її конструкцію Усі недоліки не тільки знижують надійність спрацьовування димової гранати, але й підвищують її собівартість КІЛЬКОСТІ та часу димоутворення Суть винаходу полягає в тому, що у заявляємій димовій гранаті, яка включає в собі корпус, димові елементи, кидальний заряд, пристрій для запалювання, який складається з запальника і сповільнювача, на відміну від прототипу, димові елементи виконані у вигляді циліндричних шашок, одна з яких має центральний канал Між шашками розміщені кільцеві картонні прокладки та металева прокладка у вигляді кільця Сповільнювач і запальник об'єднані у єдиний пристрій для запалювання, який складається з запальника і сповільнювача і виконаний у вигляді ковпачка з послідовно запресованими у нього запалювальним та сповільнюючим піротехнічними складами, і який встановлений у переходнику і підтиснений діафрагмою Кидальний заряд розміщений у втулці, яка з'єднана з переходником за допомогою різьби В основу винаходу поставлене завдання створити димову гранату з високим ступенем надійності спрацьовування, яка мала б більш просту конструкцію та низьку собівартість, а також збільшену дальність польоту та покращені характеристики по Конструкція, що заявляється, більш проста ніж прототип, тому що містить сповільнювач об'єднаний із запальником та два димових елементи, що не тільки підвищує її надійність, але й значно знижує и собівартість На кресленні зображена димова граната у розрізі Димова граната (див фіг) містить корпус 1, димові елементи 2, картонні прокладки 3, металеве кільце 4, пристрій для запалювання 5, переходник 6, діафрагму 7, кидальний заряд 8, втулку 9, електрокапсюльну втулку (ЕКВ) 10, ущільнюваль ю ю 55227 не кільце 11 Корпус 1 виконаний у вигляді сталевої гільзи Димові елементи 2 виконані у вигляді циліндричних шашок, розміщених у сталевих стаканах один з яких має центральний канал захищений сталевою трубкою і зафіксованих закаткою Димові елементи роз'єднані між собою картонними прокладками 3, між котрими вкладено металеве кільце 4, пристрій для запалювання 5 виконаний у вигляді металевого ковпачка з фланцем з послідовно запресованими у нього запалювальним та сповільнюючим піротехнічними складами, який встановлений у перехіднику 6 і підтиснений діафрагмою 7 Кидальний заряд 8 являє собою алюмінієву оболонку споряджену порохом Він укладений у втулку 9, яка за допомогою різьби з'єднана з переходником 6 ЕКВ 10 угвинчена у втулку і забезпечує за палювання кидального заряду, а ущільнювальне кільце 11, яке укладено у переходник, забезпечує герметичність виробу Пристрій працює наступним чином Під час подачі електричного струму до центрального контакту та корпусу ЕКВ 10 втулка спрацьовує і запалює порох кидального заряду 8 Під дією порохових газів, які утворюються під час згорання пороху, граната вистрілюється з пускової установки Одночасно через отвір у діафрагмі 7 кидальний заряд 8 приводить у дію пристрій для запалювання 5 від якого через певний час запалюється піротехнічний склад димових елементів 2 Під дією газів, які утворюються під час горіння димових елементів 2, краї корпусу 1 гранати розгортаються, внаслідок чого елементи викидаються з корпусу і при горінні утворюють димову завісу 10 Фіг. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
