Граната до ручного гранатомета
Формула / Реферат
1. Граната к ручному гранатомету, содержащая корпус с размещенным в нем зарядом взрывчатого вещества, насадку и взрыватель, отличающаяся тем, что корпус выполнен в виде последовательно соединенных между собой по продольной оси разъемным соединением корпусов ручных гранат, один из которых соединен с насадкой, а взрыватель установлен в насадке.
2. Граната к ручному гранатомету по п.1, отличающаяся тем, что соединение корпусов ручных гранат выполнено в виде резьбы.
Текст

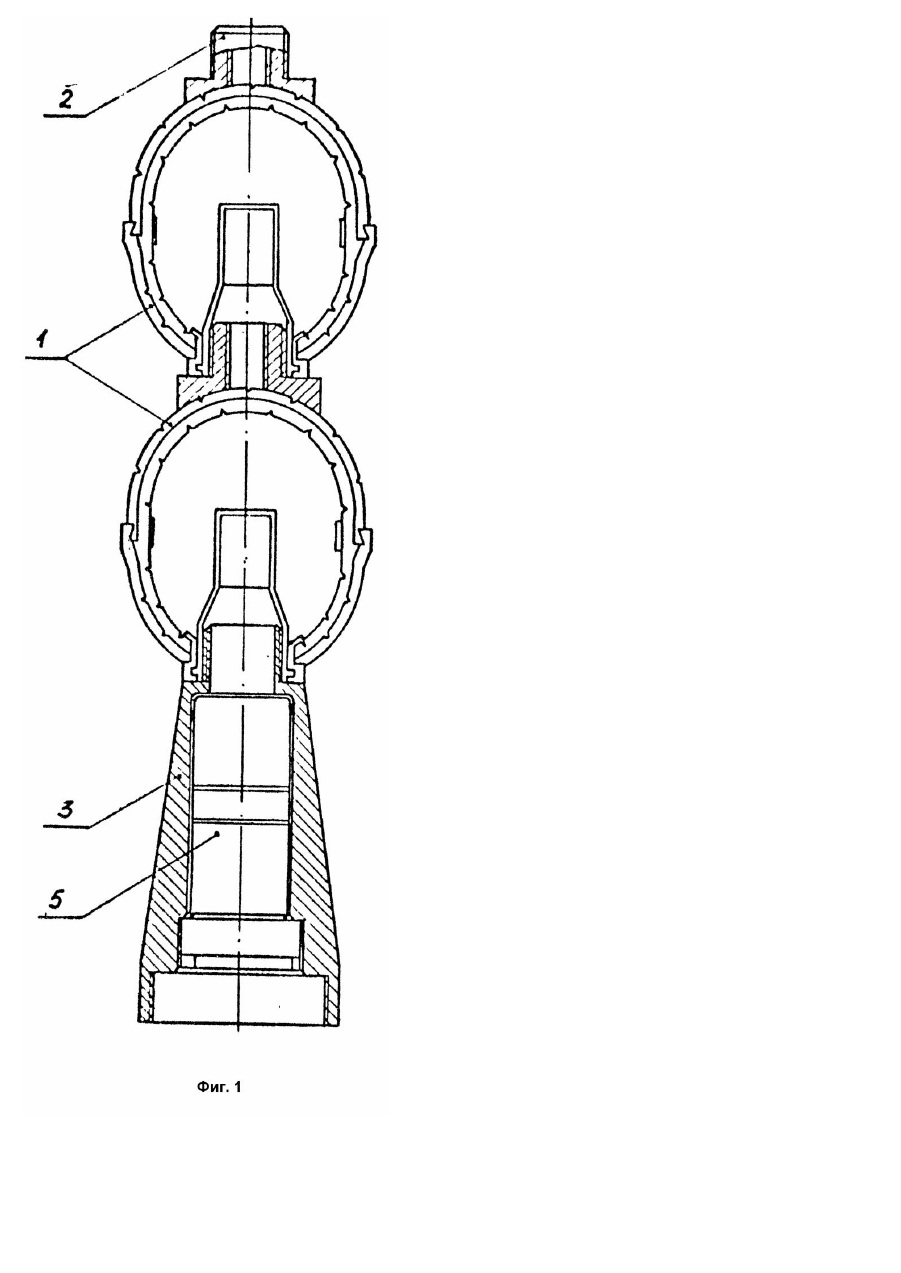

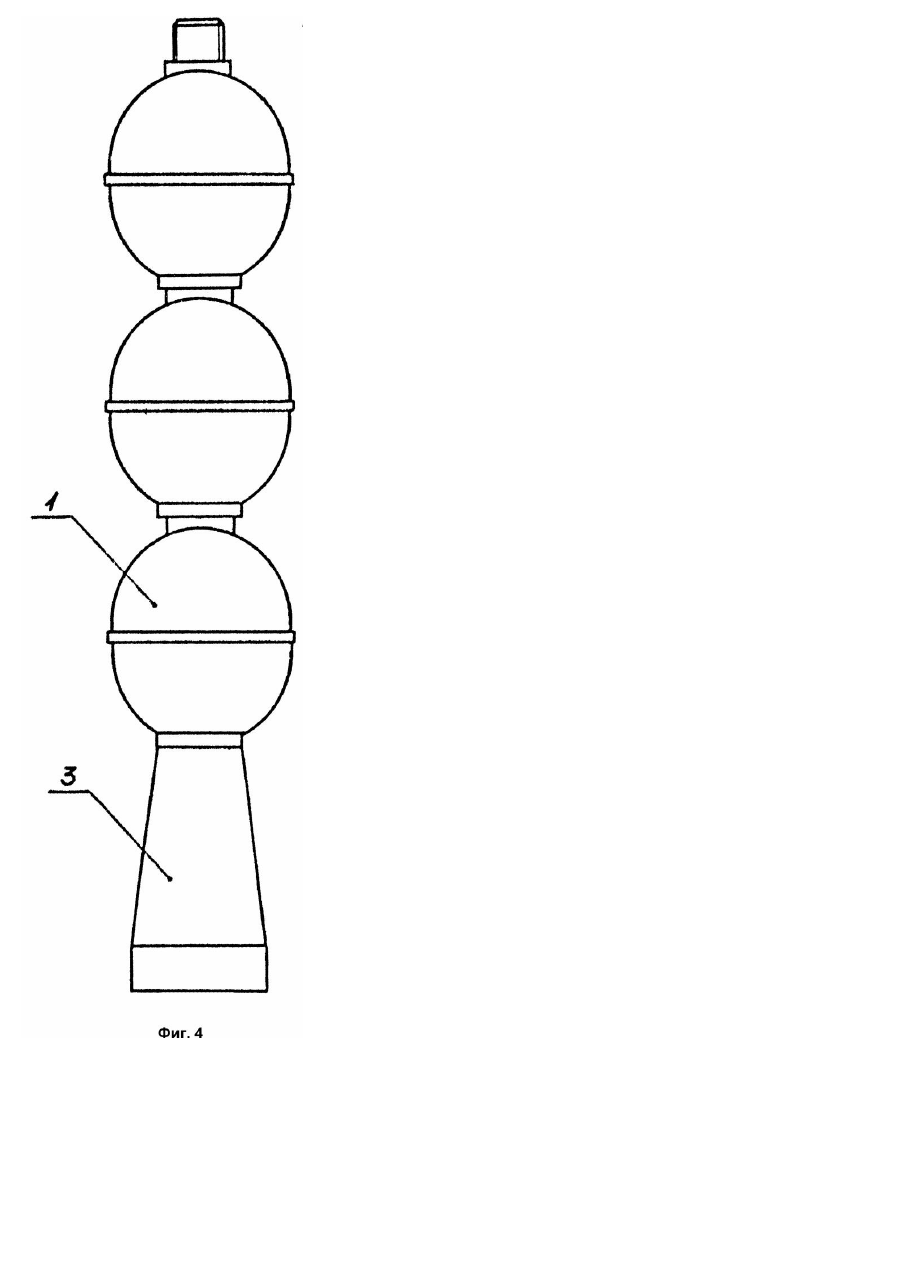

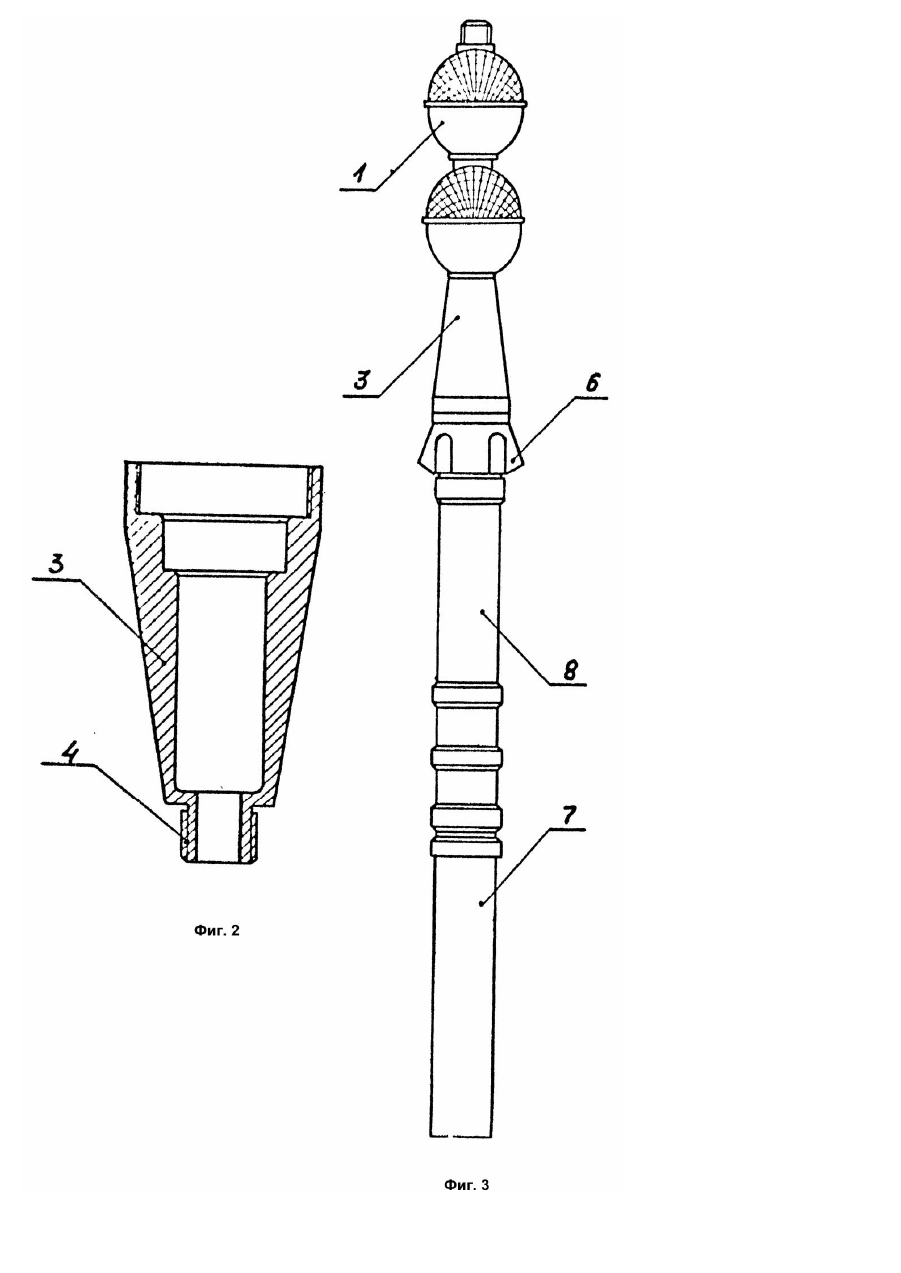

Изобретение относится к боеприпасам. Известна граната для ручного гранатомета (прототип), содержащая корпус с зарядом взрывчатого вещества, взрыватель и насадку для соединения с носителем. Недостатком ее является узкий диапазон использования. Задачей изобретения является повышение эффективности гранаты и расширение диапазона использования. Поставленная задача решается тем, что граната к ручному гранатомету, содержащая корпус с размещенным в нем зарядом взрывчатого вещества, насадку и взрыватель, выполнена с корпусом в виде последовательно соединенных между собой по продольной оси разъемным соединением корпусов ручны х гранат, один из которых соединен с насадкой, а взрыватель установлен в насадке. На фиг.1 показана граната в сборе с разрезом по диаметральной плоскости; на фиг.2 - насадка для соединения гранаты с носителем; на фиг.3 - общий вид гранаты с носителем; на фиг.4 - вариант гранаты из блока трех ручных гранат. Граната для ручного гранатомета содержит корпуса 1 ручных гранат, снаряженные взрывчатым веществом, полые ниппели 2, выполненные с наружной резьбой, соответствующей резьбе в корпусе ручной гранаты и внутренней резьбой под детонатор, насадки 3 с хвостовиком 4 с наружной резьбой под резьбу корпуса 1 ручной гранаты, вн утренней резьбой под резьбу соплового блока 6 реактивного двигателя носителя и расточкой под данный взрыватель 5. Для выстреливания граната, состыкованная с носителем (фиг.3), вводится в канал ствола ручного гранатомета. При выстреле пороховой заряд 7 выталкивает гранату из ствола гранатомета, с некоторым замедлением взводится взрыватель 5 и срабатывает реактивный двигатель 8. При встрече с преградой срабатывает взрыватель 5 и осуществляется подрыв гранаты. Использование предлагаемой гранаты расширяет диапазон боевого применения как самих ручных гранат, так и гранатомета в ближнем бою в качестве противопехотного за счет дальности их метания. Ручные гранаты, входящие в состав гранаты для гранатомета не теряют своего первоначального назначения и могут быть использованы со своими штатными запалами в одиночном или спаренном виде как обычные гранаты.
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F42B 8/00
Мітки: гранатомета, ручного, граната
