Пристрій для компенсації температурних переміщень колосникової решітки

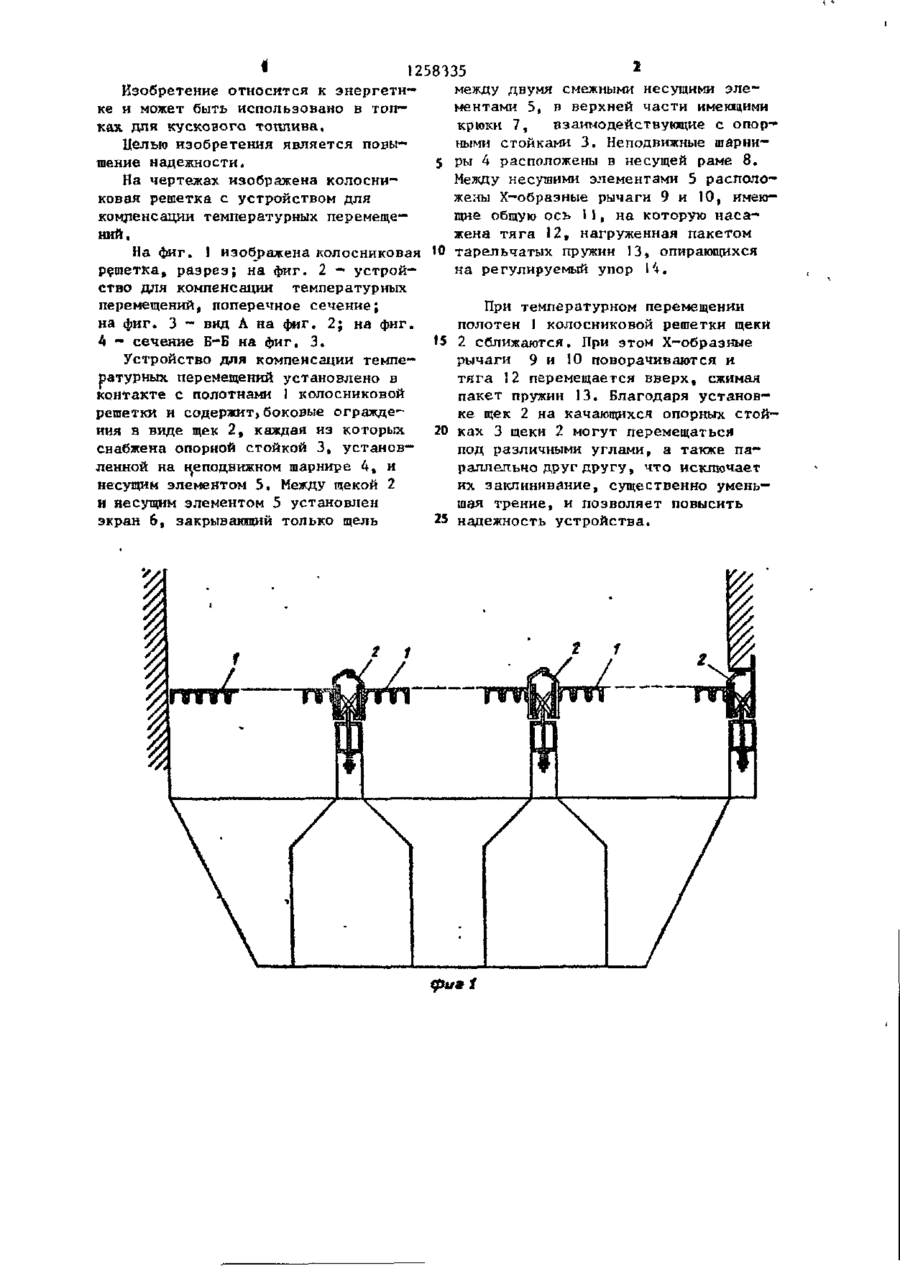

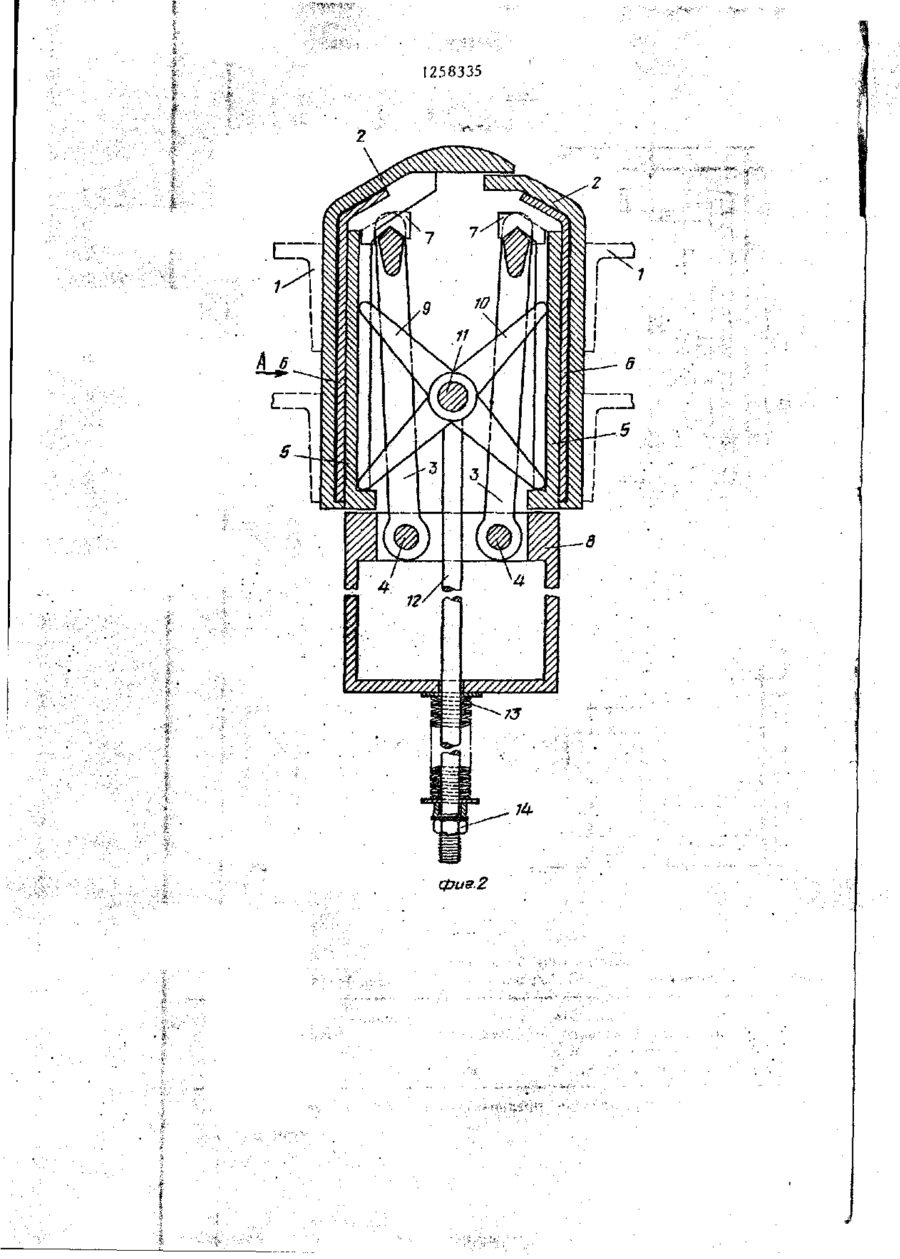

1. УСТРОЙСТВО ДЛЯ КОМЛЕНСА- , ЦИИ ТЕМПЕРАТУРНЫХ ПЕРЕМЕЩЕНИЙ КОЛОСНИКОВОЙ РЕИЕТКИ, имеющей по меньшей мере одно полотно, содержащее по мены шей мере одно боковое ограждение в виде щеки, установленной с в о з м о ж ~ ностью качания и поджатой к полотну при помощи регулирующего у з л а , о т л и ч а ю щ е е с я тем, ч т о , с целью повышения надежности, каждая щека снабжена опорной с т о й к о й t у с т а новленной на неподвижном шарнире с возможностью поворота в плоскости поперечного сечения щеки. 2 . Устройство по п . 1 , о т л и ч а ю щ е е с я тем, что ось неподвижного шарнира размещена под щекой. 3 . Устройство по п . ! и 2, о т л и ч а ю щ е е с я тем, что кажд а я опорная стойка выполнена в виде и-образной скобы. 4 . Устройство по п п . 1-3, о т л и ч а ю щ е е с я тем, что каждая щека снабжена несущим элементом. 5 . Устройство по пп, 1-4, о т л и ч а ю щ е е с я тем, что несущие элементы смежных щек выполнены з а одно ц е л о е . 6. Устройство по п . 5 , о т л и ч а ю щ е е с я тем, что между щекой и ее несущим элементом у с т а новлен э к р а н . - 1258335 Изобретение относится к энергетимежду двумя смежными несущими элеке и может быть использовано в топментами 5, п верхней части имеющими ках для кускового топлива. крюки 7, взаимодействующие с опорными стойками 3. Неподвижные шарниЦелью изобретения является повыры 4 расположены в несущей раме 8. шение надежности. Между несущими элементами 5 располоНа чертежах изображена колоснижены Х-обраэные рычаги 9 и 10, имеюковая решетка с устройством для щие общую ось И , на которую насакомпенсации температурных перемещежена тяга 12, нагруженная пакетом ний. На фиг. 1 изображена колосниковая 10 тарельчатых пружин 13» опирающихся ; на регулируемый упор 1 4. решетка, раэреэ; на фиг. 2 — устройство для компенсации температурных перемещений, поперечное сечение; При температурном перемещении на фиг. 3 - вид А на фиг. 2; на фиг. полотен 1 колосниковой решетки щеки 4 - сечение Б-Б на фиг. 3. 15 2 сближаются. При этом Х-образные Устройство для компенсации темперычаги 9 и 10 поворачиваются и ратурных перемещений установлено в тяга 12 перемещается вверх, сжимая контакте с полотнами 1 колосниковой пакет пружин 13. Благодаря установрешетки и содержит>боковые ограждеке щек 2 на качающихся опорных стой— ния в виде щек 2, каждая из которых 20 ках 3 щеки 2 могут перемещаться снабжена опорной стойкой 3, установпод различными углами, а также паленной на цеподвижном шарнире 4, и раллельно друг другу, что исключает несущим элементом 5. Между щекой 2 их заклинивание, существенно уменьи несущим элементом 5 установлен шая трение, и позволяет повысить экран 6, закрывающий только щель 25 надежность устройства. фи» і 1258335 фиг.2 Ю ept/e.3 В- В cpus.U Редактор И, Рыбченко Составитель Э, Языков Техред Л.Сердюкова Корректор А. Тяско Заказ 5046/61 Тираж 514 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раущская н а б , , д . 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,4
