Тренажер для тренування вестибулярного апарату

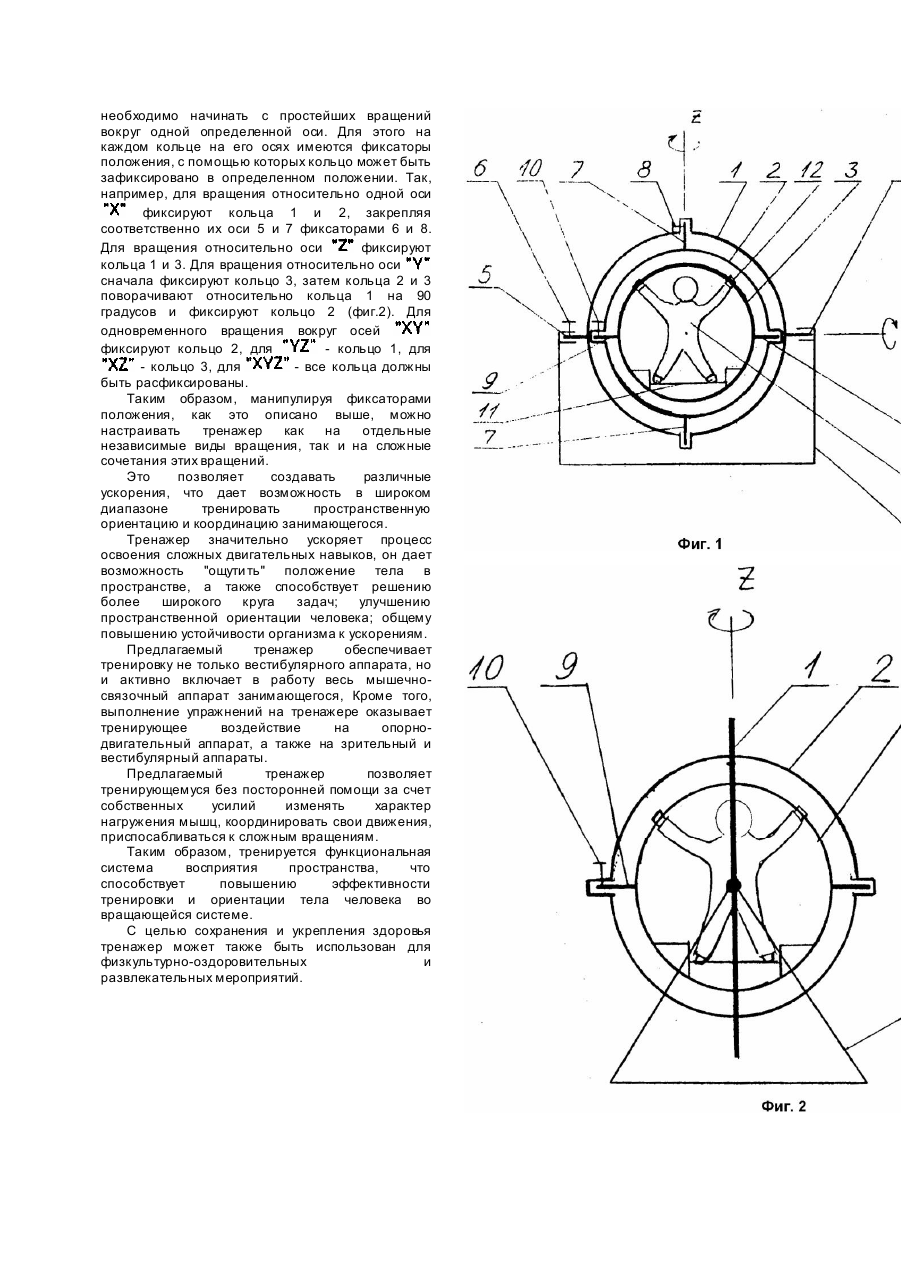

Изобретение относится к медицинской технике, а именно к устройствам для тренировки и реабилитации вестибулярного аппарата, и может быть использовано в качестве тренажера для подготовки летчиков, космонавтов, десантников, спортсменов, строителей, артистов цирка и других профессий. Известен тренажер для вращений, который содержит вертикально смонтированное на основании опорное кольцо и размещенную внутри последнего рамку для тренирующегося, установленную с возможностью вращения вокруг горизонтальной оси посредством роликов, контактирующих с внутренней поверхностью опорного кольца, причем опорное кольцо имеет ось и смонтировано на основании с возможностью вращения вокруг этой оси. При этом ось установлена под углом к вертикали, рамка в нижней части внутри снабжена регулируемой по высоте опорой для ног, а в средней части имеется страховочное приспособление от выпадения человека, выполненное в виде ремня [1]. Недостатком этого тренажера является ограниченный характер раздражений вестибулярного аппарата. Это объясняется тем, что известный тренажер по своим техническим возможностям обеспечивает тренирующемуся только два вида вращения. Это исключает равномерность нагрузки полукружных каналов тренирующегося. Кроме того, конструкция тренажера сложна и металлоемка, т. к. в конструкцию тренажера по сути входят два простых вспомогательных тренажера на каждый вид вращения и один тренажер, обеспечивающий сочетание этих двух вращений. В основу изобретения поставлена задача создания более эффективного тренажера для тренировки вестибулярного аппарата путем введения дополнительных элементов и их связей, обеспечивающих тренирующемуся еще один, третий вид вращения, упрощение конструкции и снижение металлоемкости, что повышает качество тренировки и значительно снижает металлоемкость и стоимость тренажера. Решение поставленной задачи достигается тем, что тренажер для тренировки вестибулярного аппарата, содержащий смонтированное на основании первое кольцо и размещенную внутри его рамку для тренирующегося, установленную с возможностью вращения ее вокруг нескольких осей, согласно изобретению, он снабжен вторым кольцом, установленным между первым кольцом и рамкой, которая выполнена в виде третьего кольца, при этом первое кольцо установлено на основании с возможностью его вращения вокруг горизонтальной оси. К тому же эти кольца размещены последовательно внутри друг друга таким образом, что каждое последующее кольцо установлено с возможностью независимого вращения в предыдущем кольце. При этом ось каждого последующего кольца взаимоперпендикулярна оси предыдущего кольца. Причем каждое кольцо снабжено фиксатором положения. Приведенная совокупность признаков необходима и достаточна для решения поставленной задачи. Так снабжение тренажера вторым кольцом, установленным между первым кольцом и рамкой, выполненной в виде третьего кольца, а также то, что первое кольцо установлено на основании с возможностью его вращения вокруг горизонтальной оси - позволяет расширить функциональные возможности тренажера, обеспечить тренирующегося тремя видами вращения, а также обеспечить равномерность нагрузки полукружных каналов тренирующегося в любой плоскости. То, что кольца размещены последовательно внутри друг др уга таким образом, что каждое последующее кольцо установлено с возможностью независимого вращения в предыдущем кольце, а также то, что ось каждого последующего кольца взаимоперпендикулярна оси предыдущего кольца, и то, что каждое кольцо снабжено фиксатором положения - обеспечивает компактность тренажера, его простоту, значительное снижение металлоемкости и габаритных размеров, при этом в одном тренажере достигается широкий диапазон возможных сочетаний комбинированного воздействия на тренирующегося. На фиг.1 изображен общий вид тренажера; на фиг.2 - вид тренажера сбоку. Тренажер содержит два кольца 1 и 2 и рамку, выполненную в виде третьего кольца 3. Первое кольцо 1 установлено на основании 4 с помощью своих осей 5, имеющих свой фиксатор 6 положения. Второе кольцо 2 установлено внутри кольца 1 с помощью своих осей 7, имеющих свой фиксатор 8 положения. Третье кольцо 3 установлено внутри кольца 2 с помощью своих осей 9, имеющих свой фиксатор 10 положения. В нижней части кольца 3 имеется регулируемая по высоте опора 11 для ног с возможностью их закрепления. В верхней части кольца 3 имеются опоры 12 для рук. Опоры могут быть регулируемыми и имеют возможность страховочного закрепления рук. При необходимости кольцо 3 может быть оборудовано страховочными ремнями (на чертеже не показаны) для привязки тренирующегося 13. Нижняя часть кольца 3 утяжелена, благодаря чему в статике она занимает всегда нижнее положение, обеспечивая устойчивое равновесие тренирующегося 13 при бездействии. Кольца 1, 2 и 3 могут быть выполнены в виде различных геометрических фигур или их сочетаний (многоугольников, прямоугольников, квадратов и т.п., на чертеже не показаны). Тренажер работает следующим образом. Тренирующийся 13 размещается внутри кольца 3, как это показано на рис. 1, конечности его закрепляются с помощью опор 11 и 12. Также может быть одет страховочный ремень (на чертеже не показан). Убедившись в надежности фиксации закрепления ног и рук, занимающийся начинает раскачиваться в необходимом телу направлении. Так он может вращаться вокруг оси (фиг.1), вокруг оси И вокруг оси (фиг.2), а также возможны различные сочетания и комбинации сложных вращений вокруг этих осей. При вращении занимающийся координирует свои движения, он может их замедлять или ускорять. Для установки он прекращает свои воздействия на кольцо 3, а через него и на остальные кольца 2 и 1. При этом он переходит полностью в пассивное состояние, в результате чего вращение колец 1, 2 и 3 замедляется и прекращается они останавливаются в равновесном положении. Занимающийся, освобождаясь от фиксации рук и ног, сходит с тренажера. В случае отсутствия навыков выполнения сложного вращения необходимо начинать с простейших вращений вокруг одной определенной оси. Для этого на каждом кольце на его осях имеются фиксаторы положения, с помощью которых кольцо может быть зафиксировано в определенном положении. Так, например, для вращения относительно одной оси фиксируют кольца 1 и 2, закрепляя соответственно их оси 5 и 7 фиксаторами 6 и 8. Для вращения относительно оси фиксируют кольца 1 и 3. Для вращения относительно оси сначала фиксируют кольцо 3, затем кольца 2 и 3 поворачивают относительно кольца 1 на 90 градусов и фиксируют кольцо 2 (фиг.2). Для одновременного вращения вокруг осей фиксируют кольцо 2, для - кольцо 1, для - кольцо 3, для - все кольца должны быть расфиксированы. Таким образом, манипулируя фиксаторами положения, как это описано выше, можно настраивать тренажер как на отдельные независимые виды вращения, так и на сложные сочетания этих вращений. Это позволяет создавать различные ускорения, что дает возможность в широком диапазоне тренировать пространственную ориентацию и координацию занимающегося. Тренажер значительно ускоряет процесс освоения сложных двигательных навыков, он дает возможность "ощути ть" положение тела в пространстве, а также способствует решению более широкого круга задач; улучшению пространственной ориентации человека; общему повышению устойчивости организма к ускорениям. Предлагаемый тренажер обеспечивает тренировку не только вестибулярного аппарата, но и активно включает в работу весь мышечносвязочный аппарат занимающегося, Кроме того, выполнение упражнений на тренажере оказывает тренирующее воздействие на опорнодвигательный аппарат, а также на зрительный и вестибулярный аппараты. Предлагаемый тренажер позволяет тренирующемуся без посторонней помощи за счет собственных усилий изменять характер нагружения мышц, координировать свои движения, приспосабливаться к сложным вращениям. Таким образом, тренируется функциональная система восприятия пространства, что способствует повышению эффективности тренировки и ориентации тела человека во вращающейся системе. С целью сохранения и укрепления здоровья тренажер может также быть использован для физкультурно-оздоровительных и развлекательных мероприятий.
