Залізобетонний покрівельний елемент
Номер патенту: 6509
Опубліковано: 29.12.1994
Автори: Овсепян Геворг Анушаванович, Козодой Оскар Аврамович, Клєтров Євген Володимирович
Формула / Реферат
Железобетонный кровельный элемент, состоящий из плиты с ребрами, отличающийся тем, что верхняя поверхность плиты имеет поперечные ребра, направленные вдоль ската крыши, а верхняя по скату грань имеет продольное ребро, выступающее за верхнюю рабочую плоскость плиты, при этом ширина выступающего ребра равна или меньше ширины участка перекрываемого верхней по скату плитой, а высота выступающей части продольного ребра больше или равна высоте поперечных ребер.
Текст

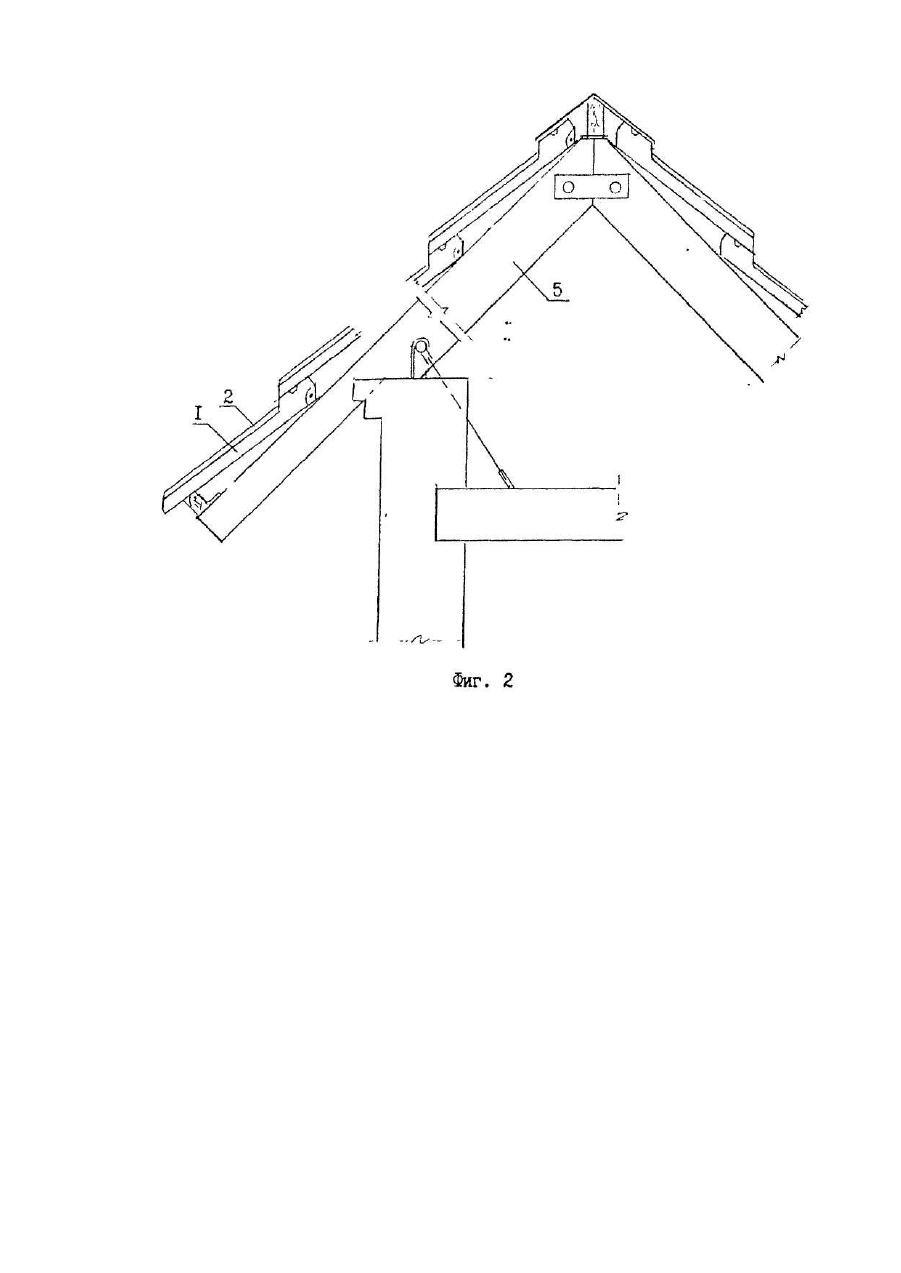

Изобретение относится к области строительства и может быть использовано при устройстве скатных крыш зданий. Известно решение в котором железобетонный кровельный элемент [1], перекрывающий пролет между двумя стропилами без применения обрешетки имеет форму плиты переменного сечения толщиной от 3 до 4 см в утолщенной части которой, обращенной к коньку крыши имеется ребро, направленное вниз. Верхняя рабочая поверхность элемента плоская, без ребер и выступов. Недостатком известного решения является то, что плоская верхняя рабочая поверхность кровельного элемента не обеспечивает надежной гидроизоляции горизонтальных швов между нижним и перекрывающим его кровельным элементом, а также швов на стропильной балке между накладкой и плоскостью двух смежных кровельных элементов. В основу изобретения поставлена задача создания такого решения, в котором путем изменения конструкции и формы сечения плиты элемента обеспечивается повышенная гидроизоляция кровли и возможность использования кровельных элементов для крыш с меньшим уклоном ската. Для решения задачи предложен железобетонный кровельный элемент, в котором нижняя поверхность гладкая, а верхняя имеет поперечные ребра, направленные вдоль ската крыши и продольное ребро, выступающее за верхнюю рабочую поверхность плиты, при этом ширина выступающего ребра равна или меньше ширины участка перекрываемого верхней по скату плитой, а высота выступающей части продольного ребра больше или равна высоте поперечных ребер. На фиг. 1 изображен кровельный элемент. На фиг. 2 - деталь разреза крыши с кровельными элементами. Железобетонный кровельный элемент имеет плиту 1, на верхней поверхности которой расположены поперечные ребра 2, направленные вдоль ската крыши и продольное ребро 3, выступающее за верхнюю поверхность плиты и имеющее вырез 4. Кровельный элемент монтируется на стропильных балках 5 так, что грань элемента с продольным ребром 3 обращена в сторону конька крыши. При этом первый ряд кровельных элементов закрепляется у свеса крыши, затем последовательно монтируются и закрепляются вышерасположенные по скату элементы, перекрывая каждый нижерасположенный ряд. Стык между смежными кровельными элементами по оси стропильных балок перекрывается специальными накладками. Благодаря принятому очертанию рабочей поверхности элемента выступающее продольное ребро преграждает попадание дождевой воды в горизонтальный шов, создавая завихрение потока воды при движении вверх по скату, а поперечные ребра преграждают проникновение дождевой воды под накладку, перекрывающую стык на стропильной балке. Отличительная особенность предлагаемого решения состоит в том, что нижняя поверхность кровельного элемента выполнена плоской, а верхняя - имеет тонкую плиту с поперечными ребрами и продольным ребром вдоль верхней по скату грани, предотвращающим попадание дождевой воды в горизонтальный шов между нижерасположенным элементом и перекрывающим его вышерасположенным элементом, что повышает гидроизоляцию и позволяет использование этого решения в кровлях с меньшими уклонами. Применение изобретения планируется в строительстве жилых, гражданских и сельскохозяйственных зданий корпорацией "Украгропромстрой", а изготовление - на предприятиях строительной индустрии концерна "Киевоблагрострой". Изобретение позволит простыми средствами осуществить практическое использование железобетонных кровельных элементов при возведении безлесных скатных крыш зданий с широким диапазоном уклонов с различными геометрическими размерами, унификации габаритов изделий при массовом строительстве.
ДивитисяДодаткова інформація
Назва патенту англійськоюReinforced-concrete roof element
Автори англійськоюOvsepian Hevorg Anushavanovych, Kozodoi Oskar Avramovych, Kletrov Yevhen Volodymyrovych
Назва патенту російськоюЖелезобетонный кровельный элемент
Автори російськоюОвсепян Геворг Анушаванович, Козодой Оскар Аврамович, Клетров Евгений Владимирович
МПК / Мітки
МПК: E04D 1/02
Мітки: залізобетонний, елемент, покрівельний
