Молоткова дробарка

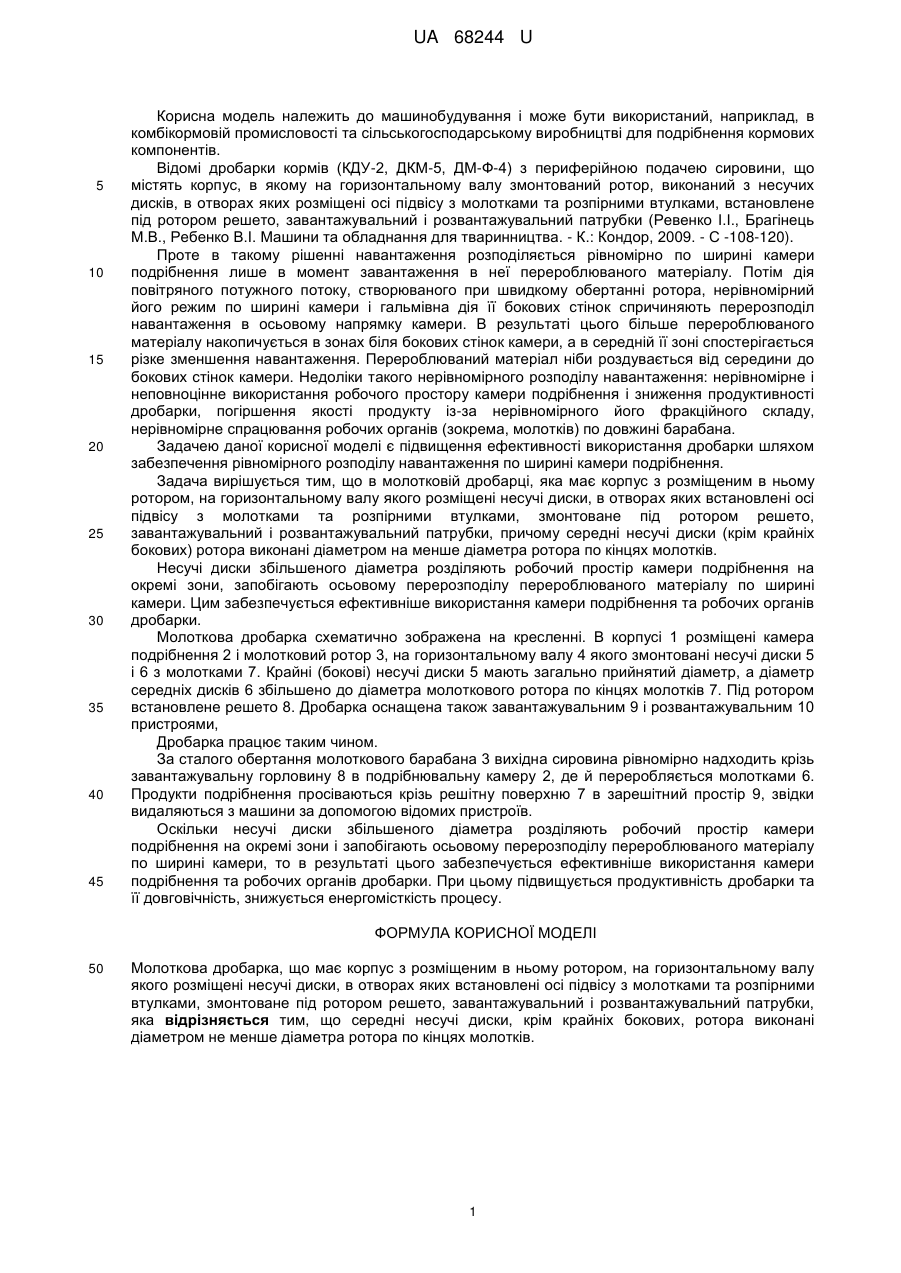

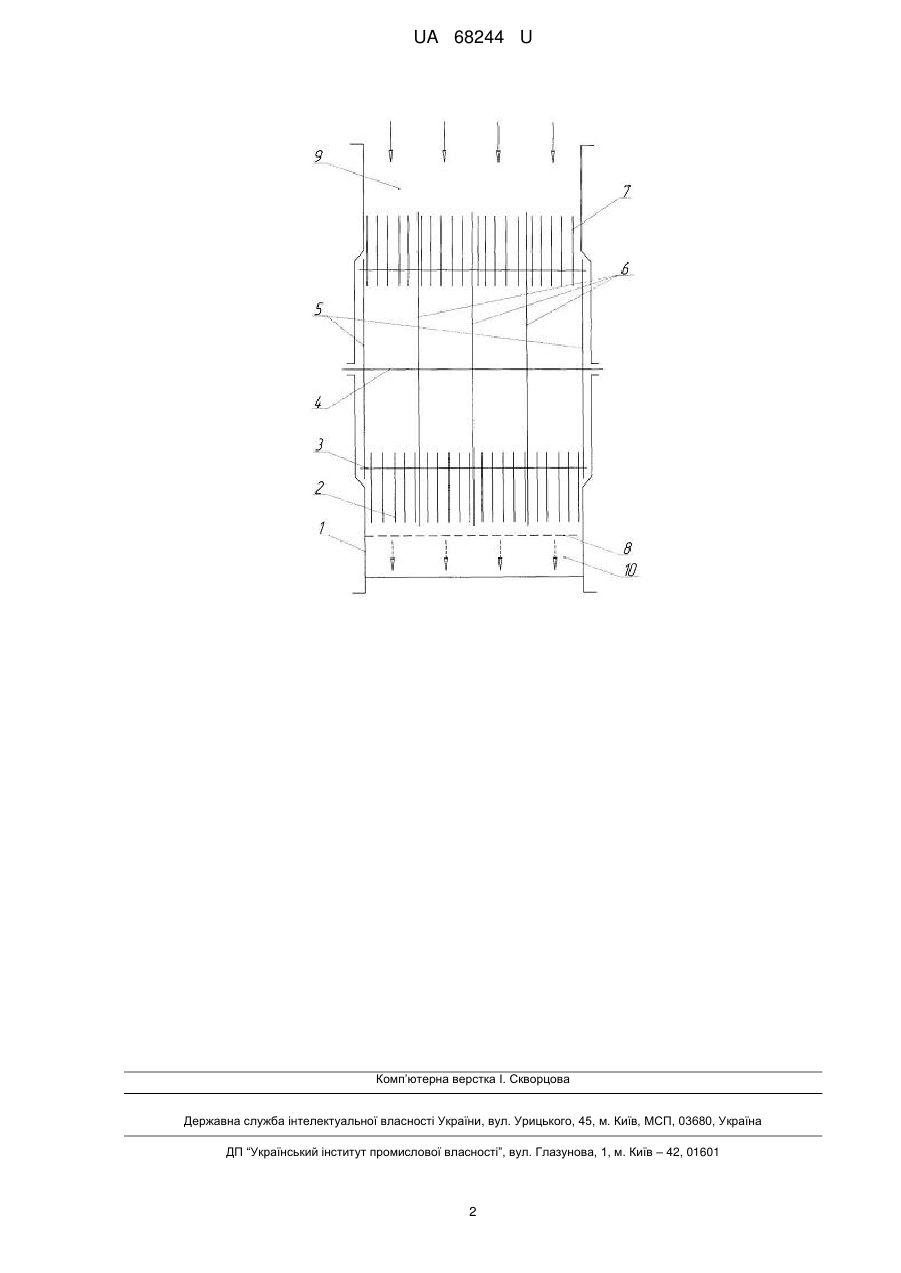

Реферат: UA 68244 U UA 68244 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машинобудування і може бути використаний, наприклад, в комбікормовій промисловості та сільськогосподарському виробництві для подрібнення кормових компонентів. Відомі дробарки кормів (КДУ-2, ДКМ-5, ДМ-Ф-4) з периферійною подачею сировини, що містять корпус, в якому на горизонтальному валу змонтований ротор, виконаний з несучих дисків, в отворах яких розміщені осі підвісу з молотками та розпірними втулками, встановлене під ротором решето, завантажувальний і розвантажувальний патрубки (Ревенко І.І., Брагінець М.В., Ребенко В.І. Машини та обладнання для тваринництва. - К.: Кондор, 2009. - С -108-120). Проте в такому рішенні навантаження розподіляється рівномірно по ширині камери подрібнення лише в момент завантаження в неї перероблюваного матеріалу. Потім дія повітряного потужного потоку, створюваного при швидкому обертанні ротора, нерівномірний його режим по ширині камери і гальмівна дія її бокових стінок спричиняють перерозподіл навантаження в осьовому напрямку камери. В результаті цього більше перероблюваного матеріалу накопичується в зонах біля бокових стінок камери, а в середній її зоні спостерігається різке зменшення навантаження. Перероблюваний матеріал ніби роздувається від середини до бокових стінок камери. Недоліки такого нерівномірного розподілу навантаження: нерівномірне і неповноцінне використання робочого простору камери подрібнення і зниження продуктивності дробарки, погіршення якості продукту із-за нерівномірного його фракційного складу, нерівномірне спрацювання робочих органів (зокрема, молотків) по довжині барабана. Задачею даної корисної моделі є підвищення ефективності використання дробарки шляхом забезпечення рівномірного розподілу навантаження по ширині камери подрібнення. Задача вирішується тим, що в молотковій дробарці, яка має корпус з розміщеним в ньому ротором, на горизонтальному валу якого розміщені несучі диски, в отворах яких встановлені осі підвісу з молотками та розпірними втулками, змонтоване під ротором решето, завантажувальний і розвантажувальний патрубки, причому середні несучі диски (крім крайніх бокових) ротора виконані діаметром на менше діаметра ротора по кінцях молотків. Несучі диски збільшеного діаметра розділяють робочий простір камери подрібнення на окремі зони, запобігають осьовому перерозподілу перероблюваного матеріалу по ширині камери. Цим забезпечується ефективніше використання камери подрібнення та робочих органів дробарки. Молоткова дробарка схематично зображена на кресленні. В корпусі 1 розміщені камера подрібнення 2 і молотковий ротор 3, на горизонтальному валу 4 якого змонтовані несучі диски 5 і 6 з молотками 7. Крайні (бокові) несучі диски 5 мають загально прийнятий діаметр, а діаметр середніх дисків 6 збільшено до діаметра молоткового ротора по кінцях молотків 7. Під ротором встановлене решето 8. Дробарка оснащена також завантажувальним 9 і розвантажувальним 10 пристроями, Дробарка працює таким чином. За сталого обертання молоткового барабана 3 вихідна сировина рівномірно надходить крізь завантажувальну горловину 8 в подрібнювальну камеру 2, де й переробляється молотками 6. Продукти подрібнення просіваються крізь решітну поверхню 7 в зарешітний простір 9, звідки видаляються з машини за допомогою відомих пристроїв. Оскільки несучі диски збільшеного діаметра розділяють робочий простір камери подрібнення на окремі зони і запобігають осьовому перерозподілу перероблюваного матеріалу по ширині камери, то в результаті цього забезпечується ефективніше використання камери подрібнення та робочих органів дробарки. При цьому підвищується продуктивність дробарки та її довговічність, знижується енергомісткість процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Молоткова дробарка, що має корпус з розміщеним в ньому ротором, на горизонтальному валу якого розміщені несучі диски, в отворах яких встановлені осі підвісу з молотками та розпірними втулками, змонтоване під ротором решето, завантажувальний і розвантажувальний патрубки, яка відрізняється тим, що середні несучі диски, крім крайніх бокових, ротора виконані діаметром не менше діаметра ротора по кінцях молотків. 1 UA 68244 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
