Молоткова дробарка вертикальна

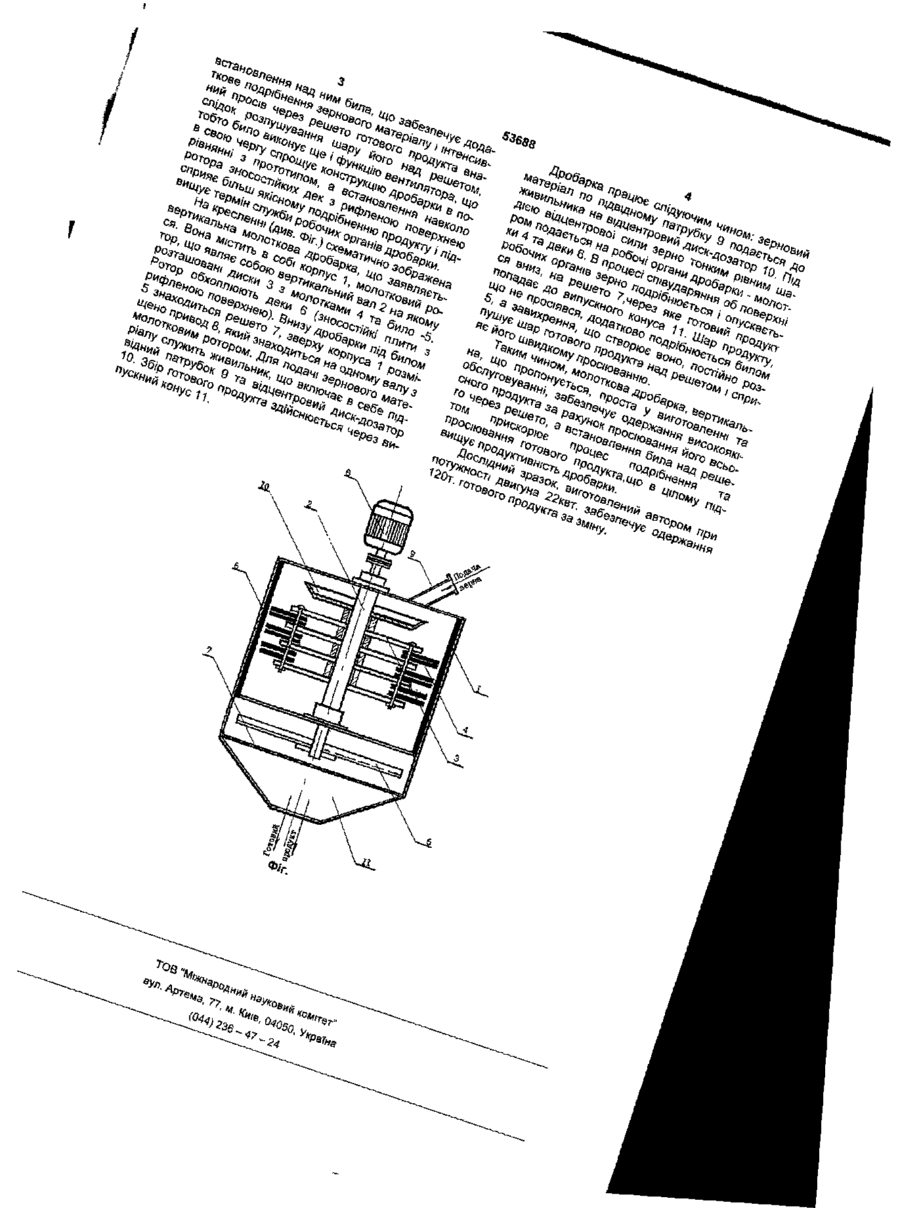

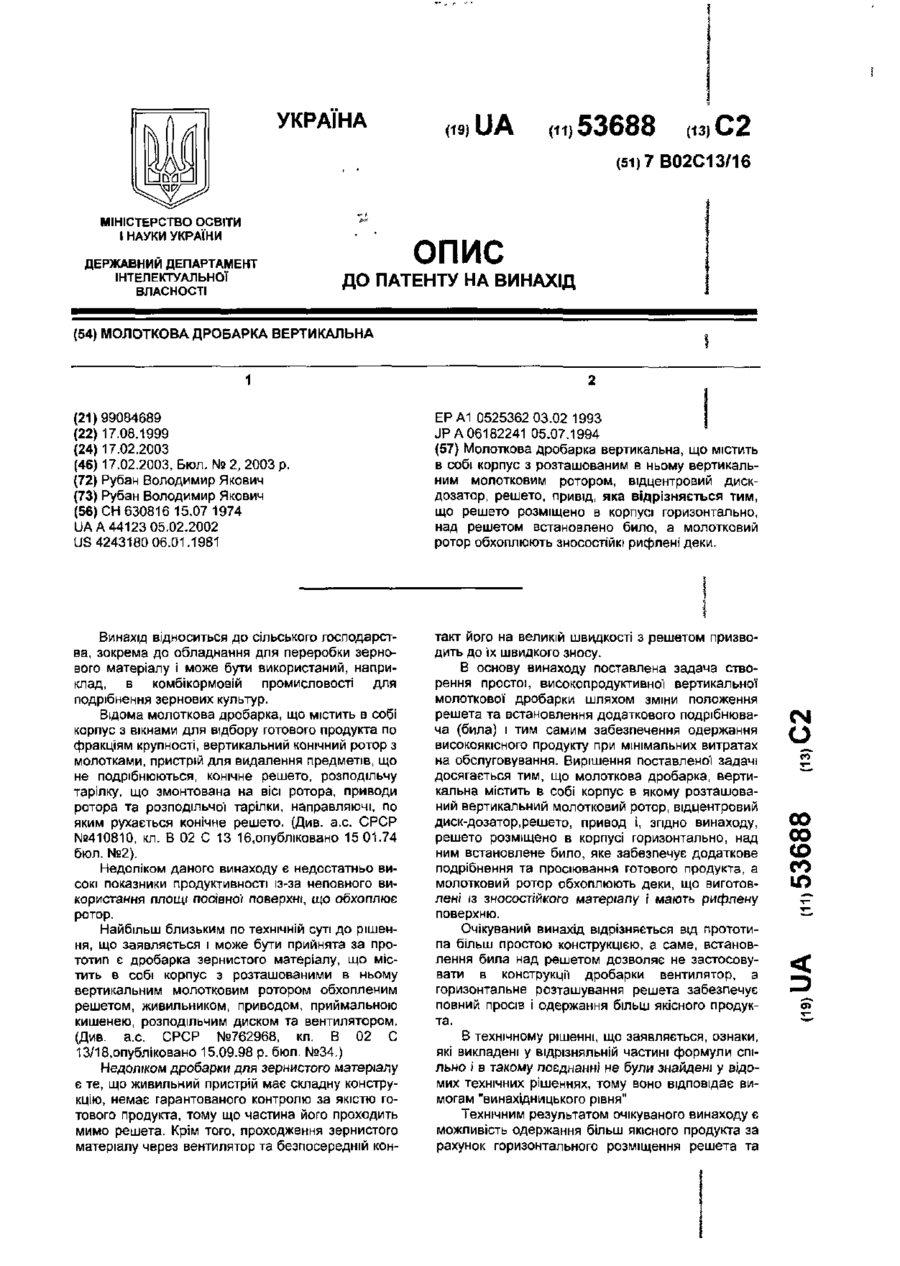

vV * " \№ ое^е '.«це* 0 ., s>^ np0 5%>A ^jZ>. УКРАЇНА (19) UA (11)53688 (із, С2 (51)7В02С13/16 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) МОЛОТКОВА ДРОБАРКА ВЕРТИКАЛЬНА 1 (21)99084689 (22) 17.08.1999 (24) 17.02.2003 (46) 17.02.2003, Бюл. № 2, 2003 р. (72) Рубан Володимир Якович (73) Рубан Володимир Якович (56) СН 630816 15.07 1974 UA A 44123 05.02.2002 US 4243180 06.01.1981 ЕРА1 0525362 03.02 1993 JP А 06182241 05.07.1994 (57) Молоткова дробарка вертикальна, що містить в собі корпус з розташованим в ньому вертикальним молотковим ротором, відцентровий дискдозатор, решето, привід, яка відрізняється тим, що решето розміщено в корпусі горизонтально, над решетом встановлено било, а молотковий ротор обхоплюють зносостійкі рифлені деки. Винахід відноситься до сільського господарства, зокрема до обладнання для переробки зернового матеріалу і може бути використаний, наприклад, в комбікормовій промисловості для подрібнення зернових культур. Відома молоткова дробарка, що містить в собі корпус з вікнами для відбору готового продукта по фракціям крупності, вертикальний конічний ротор з молотками, пристрій для видалення предметів, що не подрібнюються, конічне решето, розподільчу тарілку, що змонтована на вісі ротора, приводи ротора та розподільчої тарілки, направляючі, по яким рухається конічне решето. (Див. а.с. СРСР №410810, кл. В 02 С 13 16,опубліковано 15 01.74 бюл. №2). Недоліком даного винаходу є недостатньо високі показники продуктивності із-за неповного використання площі посівної поверхні, що обхоплює ротор. Найбільш близьким по технічній суті до рішення, що заявляється і може бути прийнята за прототип є дробарка зернистого матеріалу, що містить в собі корпус з розташованими в ньому вертикальним молотковим ротором обхопленим решетом, живильником, приводом, приймальною кишенею, розподільчим диском та вентилятором. (Див. а.с. СРСР №762968, кл. В 02 С 13/18,опубліковано 15.09.98 р. бюл. №34.) Недоліком дробарки для зернистого матеріалу є те, що живильний пристрій має складну конструкцію, немає гарантованого контролю за якістю готового продукта, тому що частина його проходить мимо решета. Крім того, проходження зернистого матеріалу через вентилятор та безпосередній кон такт його на великій швидкості з решетом призводить до їх швидкого зносу. В основу винаходу поставлена задача створення простої, високопродуктивної вертикальної молоткової дробарки шляхом зміни положення решета та встановлення додаткового подрібнювача (била) і тим самим забезпечення одержання високоякісного продукту при мінімальних витратах на обслуговування. Вирішення поставленої задачі досягається тим, що молоткова дробарка, вертикальна містить в собі корпус в якому розташований вертикальний молотковий ротор, відцентровий диск-дозатор,решето, привод і, згідно винаходу, решето розміщено в корпусі горизонтально, над ним встановлене било, яке забезпечує додаткове подрібнення та просіювання готового продукта, а молотковий ротор обхоплюють деки, що виготовлені із зносостійкого матеріалу і мають рифлену поверхню. Очікуваний винахід відрізняється від прототипа більш простою конструкцією, а саме, встановлення била над решетом дозволяє не застосовувати в конструкції дробарки вентилятор, а горизонтальне розташування решета забезпечує повний просів і одержання більш якісного продукта. В технічному рішенні, що заявляється, ознаки, які викладені у відрізняльній частині формули спільно і в такому поєднанні не були знайдені у відомих технічних рішеннях, тому воно відповідає вимогам "винахідницького рівня" Технічним результатом очікуваного винаходу є можливість одержання більш якісного продукта за рахунок горизонтального розміщення решета та CM О 00 00 (О со т 53688 встановлення над ним била, що забезпечує додаткове подрібнення зернового матеріалу і інтенсивний просів через решето готового продукта внаслідок розпушування шару його над решетом, тобто било виконує ще і функцію вентилятора, що в свою чергу спрощує конструкцію дробарки в порівнянні з прототипом, а встановлення навколо ротора зносостійких дек з рифленою поверхнею сприяє більш якісному подрібненню продукту і підвищує термін служби робочих органів дробарки. На кресленні (див. Фіг.) схематично зображена вертикальна молоткова дробарка, що заявляється. Вона містить в собі корпус 1, молотковий ротор, що являє собою вертикальний вал 2 на якому розташовані диски 3 з молотками 4 та било -5. Ротор обхоплюють деки 6 (зносостійкі плити з рифленою поверхнею). Внизу дробарки під билом 5 знаходиться решето 7, зверху корпуса 1 розміщено привод 8, який знаходиться на одному валу з молотковим ротором. Для подачі зернового матеріалу служить живильник, що включає в себе підвідний патрубок 9 та відцентровий диск-дозатор 10. Збір готового продукта здійснюється через випускний конус 11. Дробарка працює слідуючим чином: зерновий матеріал по підвідному патрубку 9 подається до живильника на відцентровий диск-дозатор 10. Під дією відцентрової сили зерно тонким рівним шаром подається на робочі органи дробарки - молотки 4 та деки 6. В процесі співударяння об поверхні робочих органів зерно подрібнюється і опускається вниз, на решето 7,через яке готовий продукт попадає до випускного конуса 11. Шар продукту, що не просіявся, додатково подрібнюється билом 5, а завихрення, що створює воно, постійно розпушує шар готового продукта над решетом і сприяє його швидкому просіюванню. Таким чином, молоткова дробарка, вертикальна, що пропонується, проста у виготовленні та обслуговуванні, забезпечує одержання високоякісного продукта за рахунок просіювання його всього через решето, а встановлення била над решетом прискорює процес подрібнення та просіювання готового продукта,що в цілому підвищує продуктивність дробарки. Дослідний зразок, виготовлений автором при потужності двигуна 22квт. забезпечує одержання 120т. готового продукта за зміну. Ilk Фіг. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236-47-24
