Утримувач м’яких тканин для проведення хірургічних операцій в ротовій порожнині

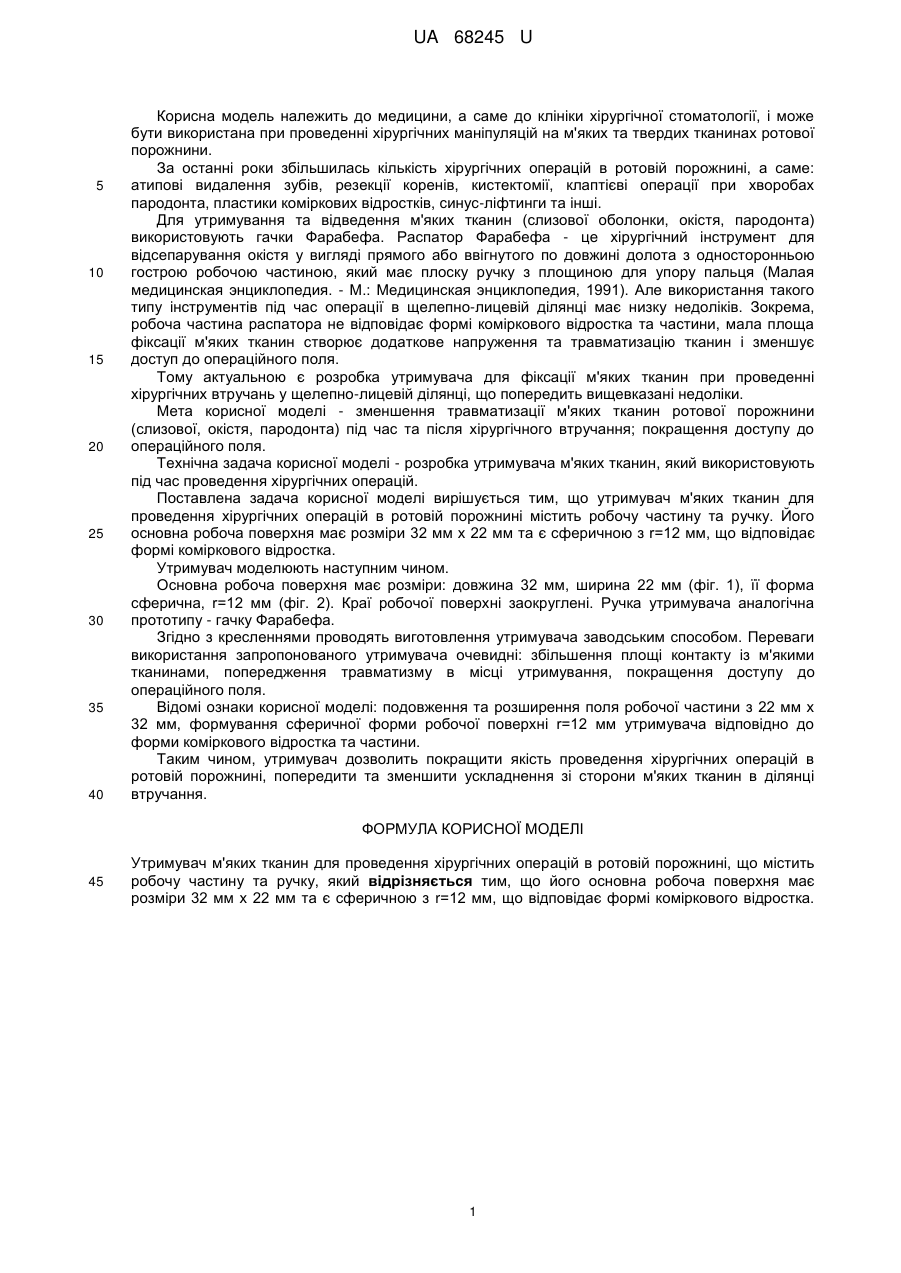

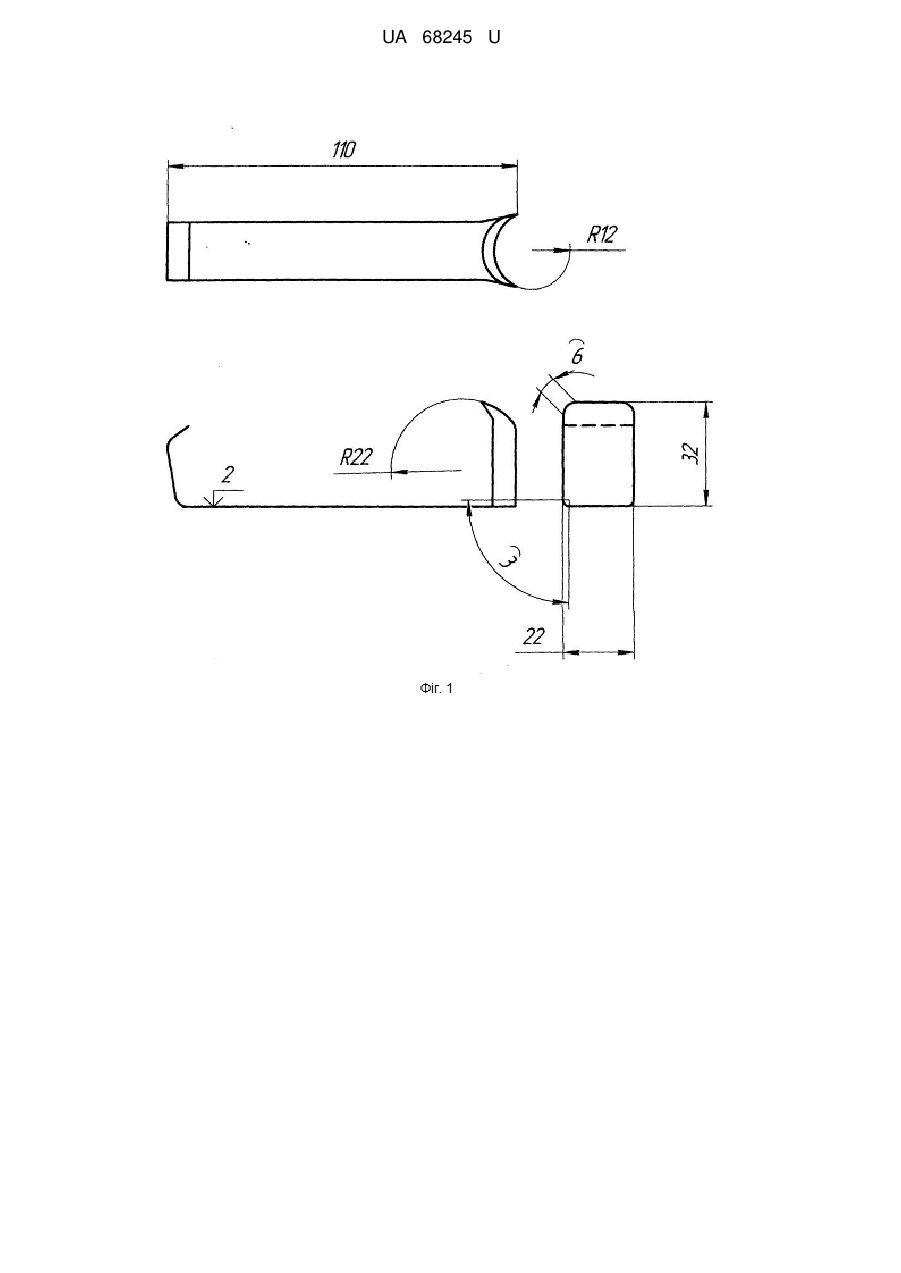

Реферат: Утримувач м'яких тканин для проведення хірургічних операцій в ротовій порожнині містить робочу частину та ручку. Основна робоча поверхня має розміри 32 мм х 22 мм та є сферичною з r=12 мм, що відповідає формі коміркового відростка. UA 68245 U (54) УТРИМУВАЧ М'ЯКИХ ТКАНИН ДЛЯ ПРОВЕДЕННЯ ХІРУРГІЧНИХ ОПЕРАЦІЙ В РОТОВІЙ ПОРОЖНИНІ UA 68245 U UA 68245 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, а саме до клініки хірургічної стоматології, і може бути використана при проведенні хірургічних маніпуляцій на м'яких та твердих тканинах ротової порожнини. За останні роки збільшилась кількість хірургічних операцій в ротовій порожнині, а саме: атипові видалення зубів, резекції коренів, кистектомії, клаптієві операції при хворобах пародонта, пластики коміркових відростків, синус-ліфтинги та інші. Для утримування та відведення м'яких тканин (слизової оболонки, окістя, пародонта) використовують гачки Фарабефа. Распатор Фарабефа - це хірургічний інструмент для відсепарування окістя у вигляді прямого або ввігнутого по довжині долота з односторонньою гострою робочою частиною, який має плоску ручку з площиною для упору пальця (Малая медицинская энциклопедия. - М.: Медицинская энциклопедия, 1991). Але використання такого типу інструментів під час операції в щелепно-лицевій ділянці має низку недоліків. Зокрема, робоча частина распатора не відповідає формі коміркового відростка та частини, мала площа фіксації м'яких тканин створює додаткове напруження та травматизацію тканин і зменшує доступ до операційного поля. Тому актуальною є розробка утримувача для фіксації м'яких тканин при проведенні хірургічних втручань у щелепно-лицевій ділянці, що попередить вищевказані недоліки. Мета корисної моделі - зменшення травматизації м'яких тканин ротової порожнини (слизової, окістя, пародонта) під час та після хірургічного втручання; покращення доступу до операційного поля. Технічна задача корисної моделі - розробка утримувача м'яких тканин, який використовують під час проведення хірургічних операцій. Поставлена задача корисної моделі вирішується тим, що утримувач м'яких тканин для проведення хірургічних операцій в ротовій порожнині містить робочу частину та ручку. Його основна робоча поверхня має розміри 32 мм х 22 мм та є сферичною з r=12 мм, що відповідає формі коміркового відростка. Утримувач моделюють наступним чином. Основна робоча поверхня має розміри: довжина 32 мм, ширина 22 мм (фіг. 1), її форма сферична, r=12 мм (фіг. 2). Краї робочої поверхні заокруглені. Ручка утримувача аналогічна прототипу - гачку Фарабефа. Згідно з кресленнями проводять виготовлення утримувача заводським способом. Переваги використання запропонованого утримувача очевидні: збільшення площі контакту із м'якими тканинами, попередження травматизму в місці утримування, покращення доступу до операційного поля. Відомі ознаки корисної моделі: подовження та розширення поля робочої частини з 22 мм х 32 мм, формування сферичної форми робочої поверхні r=12 мм утримувача відповідно до форми коміркового відростка та частини. Таким чином, утримувач дозволить покращити якість проведення хірургічних операцій в ротовій порожнині, попередити та зменшити ускладнення зі сторони м'яких тканин в ділянці втручання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Утримувач м'яких тканин для проведення хірургічних операцій в ротовій порожнині, що містить робочу частину та ручку, який відрізняється тим, що його основна робоча поверхня має розміри 32 мм х 22 мм та є сферичною з r=12 мм, що відповідає формі коміркового відростка. 1 UA 68245 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
