Пристрій для обтиску горловини виробу типу балон

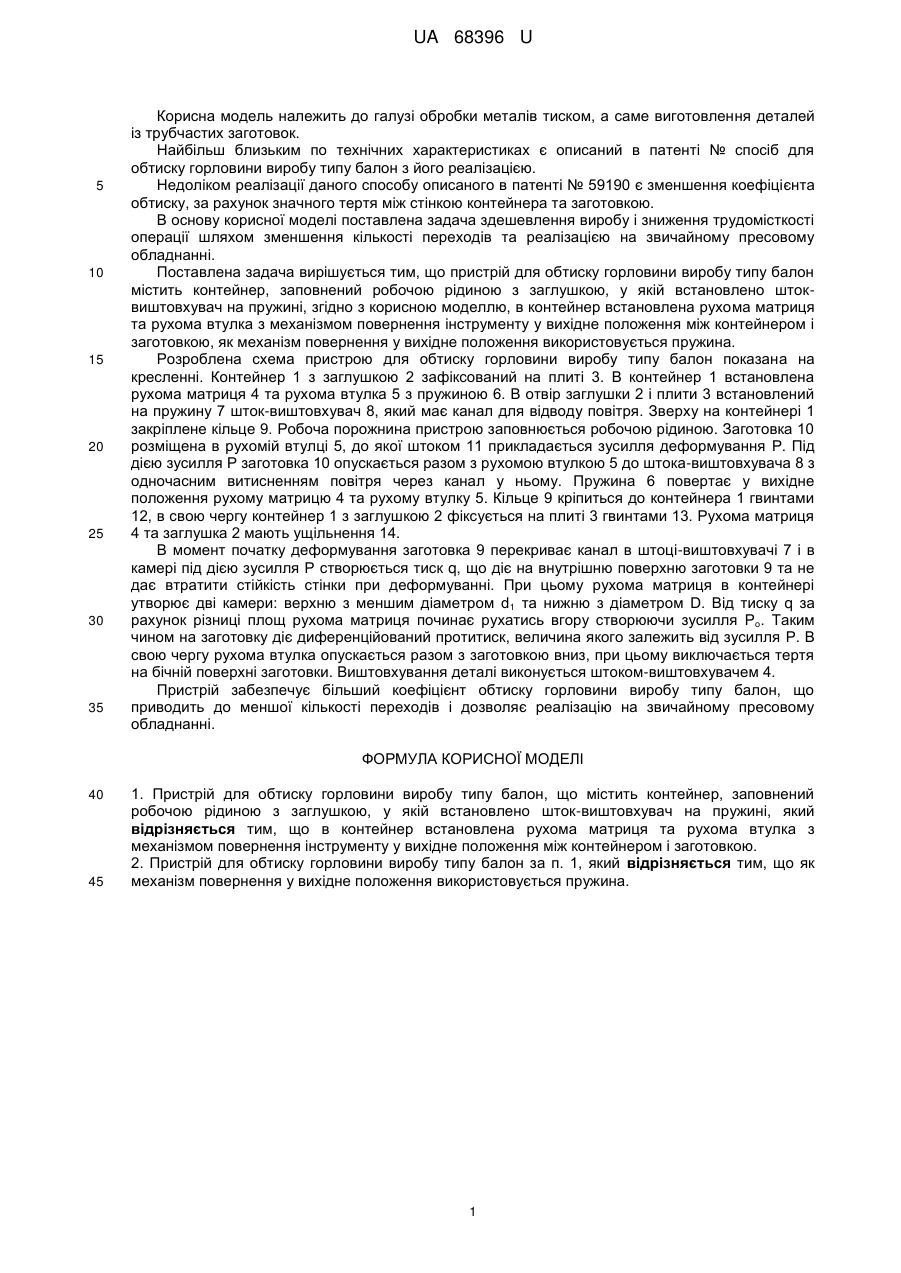

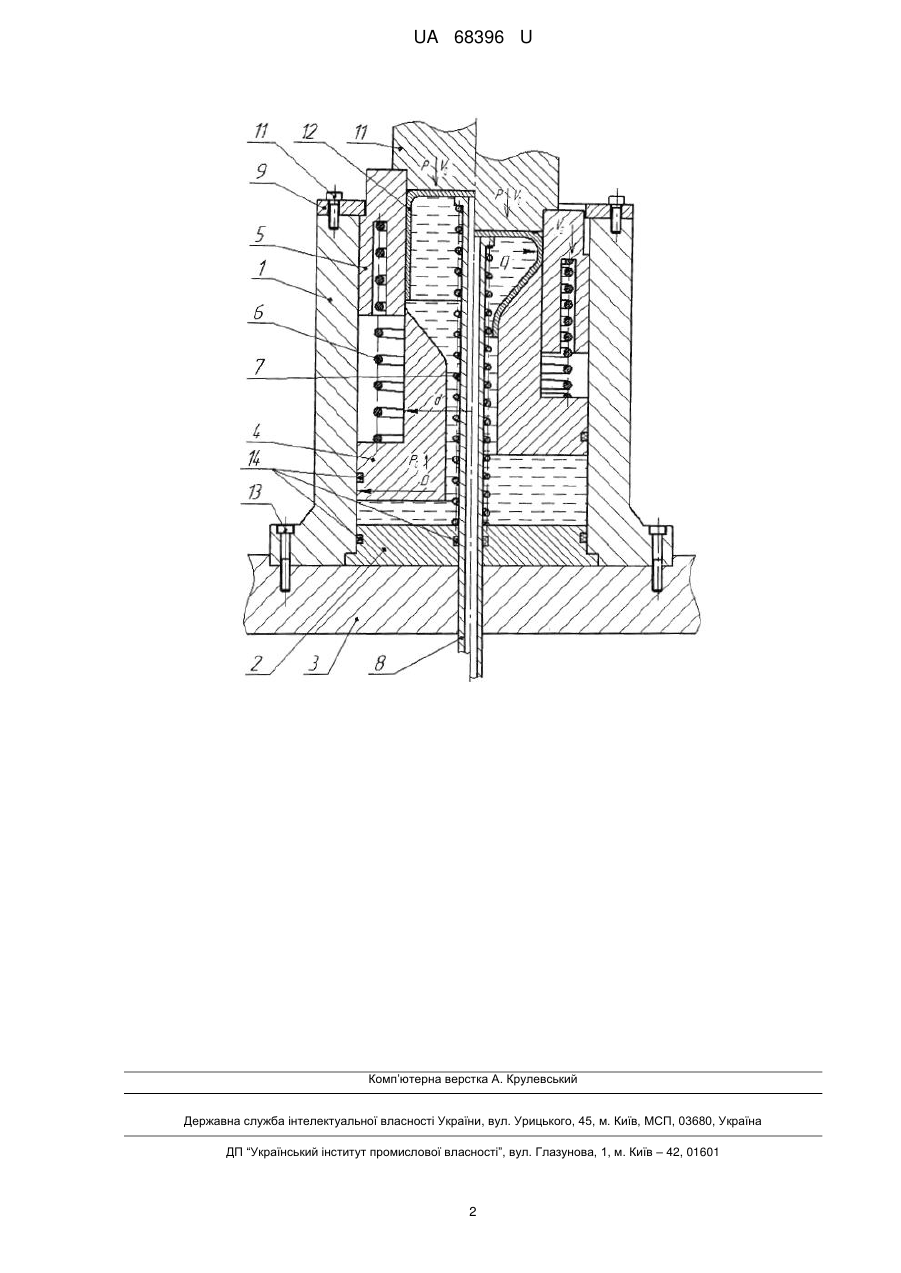

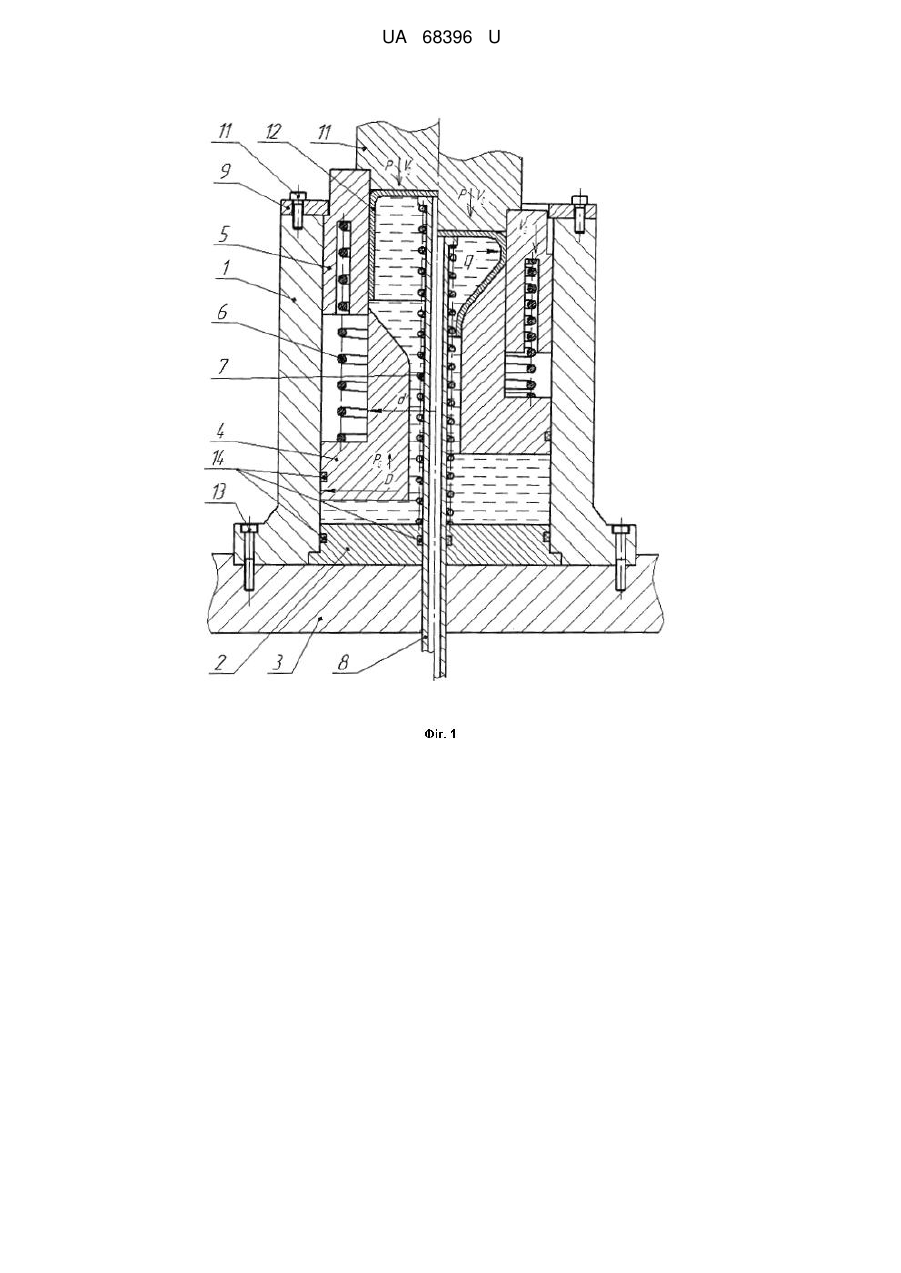

Реферат: Пристрій для обтиску горловини виробу типу балон, що містить контейнер, заповнений робочою рідиною з заглушкою, у якій встановлено шток-виштовхувач на пружині, причому в контейнер встановлена рухома матриця та рухома втулка з механізмом повернення інструменту у вихідне положення між контейнером і заготовкою. UA 68396 U (54) ПРИСТРІЙ ДЛЯ ОБТИСКУ ГОРЛОВИНИ ВИРОБУ ТИПУ БАЛОН UA 68396 U UA 68396 U 5 10 15 20 25 30 35 Корисна модель належить до галузі обробки металів тиском, а саме виготовлення деталей із трубчастих заготовок. Найбільш близьким по технічних характеристиках є описаний в патенті № спосіб для обтиску горловини виробу типу балон з його реалізацією. Недоліком реалізації даного способу описаного в патенті № 59190 є зменшення коефіцієнта обтиску, за рахунок значного тертя між стінкою контейнера та заготовкою. В основу корисної моделі поставлена задача здешевлення виробу і зниження трудомісткості операції шляхом зменшення кількості переходів та реалізацією на звичайному пресовому обладнанні. Поставлена задача вирішується тим, що пристрій для обтиску горловини виробу типу балон містить контейнер, заповнений робочою рідиною з заглушкою, у якій встановлено штоквиштовхувач на пружині, згідно з корисною моделлю, в контейнер встановлена рухома матриця та рухома втулка з механізмом повернення інструменту у вихідне положення між контейнером і заготовкою, як механізм повернення у вихідне положення використовується пружина. Розроблена схема пристрою для обтиску горловини виробу типу балон показана на кресленні. Контейнер 1 з заглушкою 2 зафіксований на плиті 3. В контейнер 1 встановлена рухома матриця 4 та рухома втулка 5 з пружиною 6. В отвір заглушки 2 і плити 3 встановлений на пружину 7 шток-виштовхувач 8, який має канал для відводу повітря. Зверху на контейнері 1 закріплене кільце 9. Робоча порожнина пристрою заповнюється робочою рідиною. Заготовка 10 розміщена в рухомій втулці 5, до якої штоком 11 прикладається зусилля деформування Р. Під дією зусилля Р заготовка 10 опускається разом з рухомою втулкою 5 до штока-виштовхувача 8 з одночасним витисненням повітря через канал у ньому. Пружина 6 повертає у вихідне положення рухому матрицю 4 та рухому втулку 5. Кільце 9 кріпиться до контейнера 1 гвинтами 12, в свою чергу контейнер 1 з заглушкою 2 фіксується на плиті 3 гвинтами 13. Рухома матриця 4 та заглушка 2 мають ущільнення 14. В момент початку деформування заготовка 9 перекриває канал в штоці-виштовхувачі 7 і в камері під дією зусилля Р створюється тиск q, що діє на внутрішню поверхню заготовки 9 та не дає втратити стійкість стінки при деформуванні. При цьому рухома матриця в контейнері утворює дві камери: верхню з меншим діаметром d1 та нижню з діаметром D. Від тиску q за рахунок різниці площ рухома матриця починає рухатись вгору створюючи зусилля Ро. Таким чином на заготовку діє диференційований протитиск, величина якого залежить від зусилля Р. В свою чергу рухома втулка опускається разом з заготовкою вниз, при цьому виключається тертя на бічній поверхні заготовки. Виштовхування деталі виконується штоком-виштовхувачем 4. Пристрій забезпечує більший коефіцієнт обтиску горловини виробу типу балон, що приводить до меншої кількості переходів і дозволяє реалізацію на звичайному пресовому обладнанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пристрій для обтиску горловини виробу типу балон, що містить контейнер, заповнений робочою рідиною з заглушкою, у якій встановлено шток-виштовхувач на пружині, який відрізняється тим, що в контейнер встановлена рухома матриця та рухома втулка з механізмом повернення інструменту у вихідне положення між контейнером і заготовкою. 2. Пристрій для обтиску горловини виробу типу балон за п. 1, який відрізняється тим, що як механізм повернення у вихідне положення використовується пружина. 1 UA 68396 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
