Пристрій для з’єднання співвісно згрупованих сигарет і фільтрів

1. Пристрій для з'єднання співвісно згрупованих сигарет і фільтрів, що має рухому обертальну поверхню, яка утворює разом з опорною обертальною поверхнею обертальний канал для обертання та відповідного перекочування згрупованих комплектів, тобто фільтрів з сигаретними відрізками, і для обгортання останніх у зоні склеювання відрізками паперу, причому на вхідній ділянці обертального каналу розташована стартова планка для примусового й одночасного початку обертання та відповідного перекочування згрупованих з сигаретними відрізками фільтрів, який відрізняється тим, що зазначена стартова планка (72) має зі свого оберненого до обертального каналу (67) боку перехідну ділянку (72а), яка виконана з можливістю спрямовування згрупованих комплектів до обертального каналу.

2. Пристрій за п. 1, який відрізняється тим, що перехідна ділянка виконана у вигляді безперервної, суцільної напрямної поверхні (72а).

3. Пристрій за пп. 1 і/або 2, який відрізняється тим, що напрямна поверхня (72а) заокруглена.

4. Пристрій за пп. 2 і/або 3, який відрізняється тим, що напрямна поверхня (72а) обладнана дрібним рифленням у вигляді перехресно-скісних рифлів.

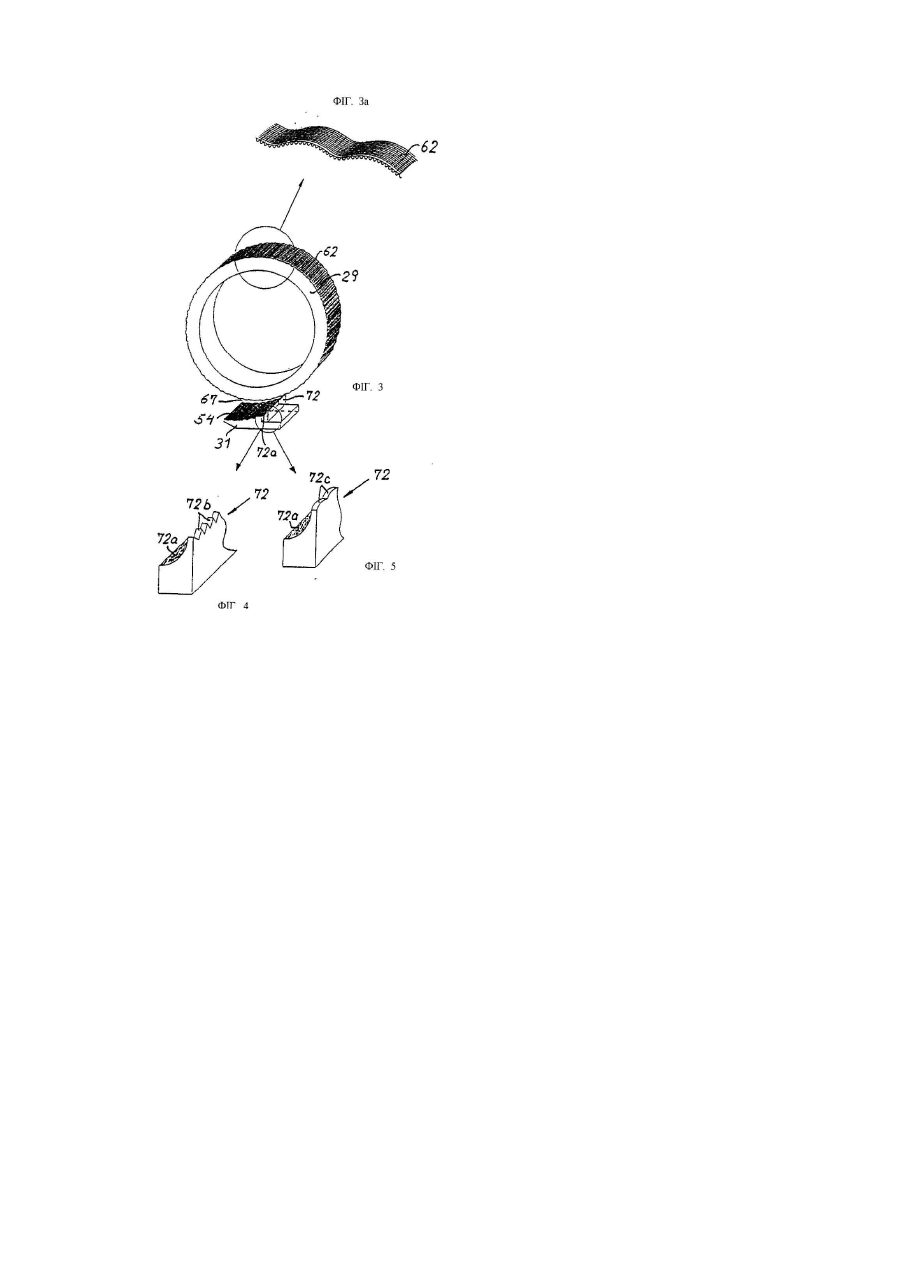

5. Пристрій за одним або декількома попередніми пунктами, який відрізняється тим, що стартова планка (72) виконана по лінії її дії зубчастою (72b) або хвилястою (72с).

6. Пристрій за одним або декількома попередніми пунктами, який відрізняється тим, що стартова планка (72) розташована на вхідній ділянці обертального каналу (67), виконаного для обертання та відповідного перекочування овальних сигаретних відрізків і фільтрів.

7. Пристрій за одним або декількома попередніми пунктами, який відрізняється тим, що розташована за стартовою планкою (72) обертальна поверхня (62) має дрібне рифлення у вигляді перехресно-скісних рифлів.

8. Пристрій за п. 7, який відрізняється тим, що одна група принаймні приблизно паралельних рифлів перетинається з принаймні ще однією групою також принаймні приблизно паралельних рифлів.

9. Пристрій за пп. 7 і/або 8, який відрізняється тим, що принаймні одна група рифлів розташована під кутом до осей сигарет.

10. Пристрій за пп. 8 і/або 9, який відрізняється тим, що одна група рифлів проходить паралельно до осей сигарет, у той час як ще принаймні одна група рифлів проходить під кутом до осей сигарет.

11. Пристрій за одним або декількома пп. 6-10, який відрізняється тим, що перехресно-скісні рифлі сіткою покривають обертальну поверхню, причому між цими рифлями розташовані підвищення з невеликою площею поверхні.

12. Пристрій за одним або декількома попередніми пп. 7-11, який відрізняється тим, що обертальна поверхня розташована на бічній поверхні обертального барабана.

13. Пристрій за одним або декількома попередніми пп. 7-12, який відрізняється тим, що опорна обертальна поверхня розташована нерухомо і також обладнана рифленням.

14. Пристрій за одним або декількома попередніми пп. 7-12, який відрізняється тим, що обертальний канал виконано для обертання та відповідного перекочування згрупованих комплектів овальних сигаретних відрізків і фільтрів.

15. Пристрій за п. 14, який відрізняється тим, що обертальна поверхня й опорна обертальна поверхня мають хвилястий профіль, узгоджений з овальною формою для обертання та відповідного перекочування згрупованих комплектів, тобто фільтрів з сигаретними відрізками.

16. Пристрій за одним або декількома попередніми пп. 7-15, який відрізняється тим, що глибина нанесеного багатоклітковим різцем рифлення становить 0,3-1,2 мм, в оптимальнішому варіанті близько 0,5 мм.
