Спосіб активації поверхні дроту перед нанесенням покриттів

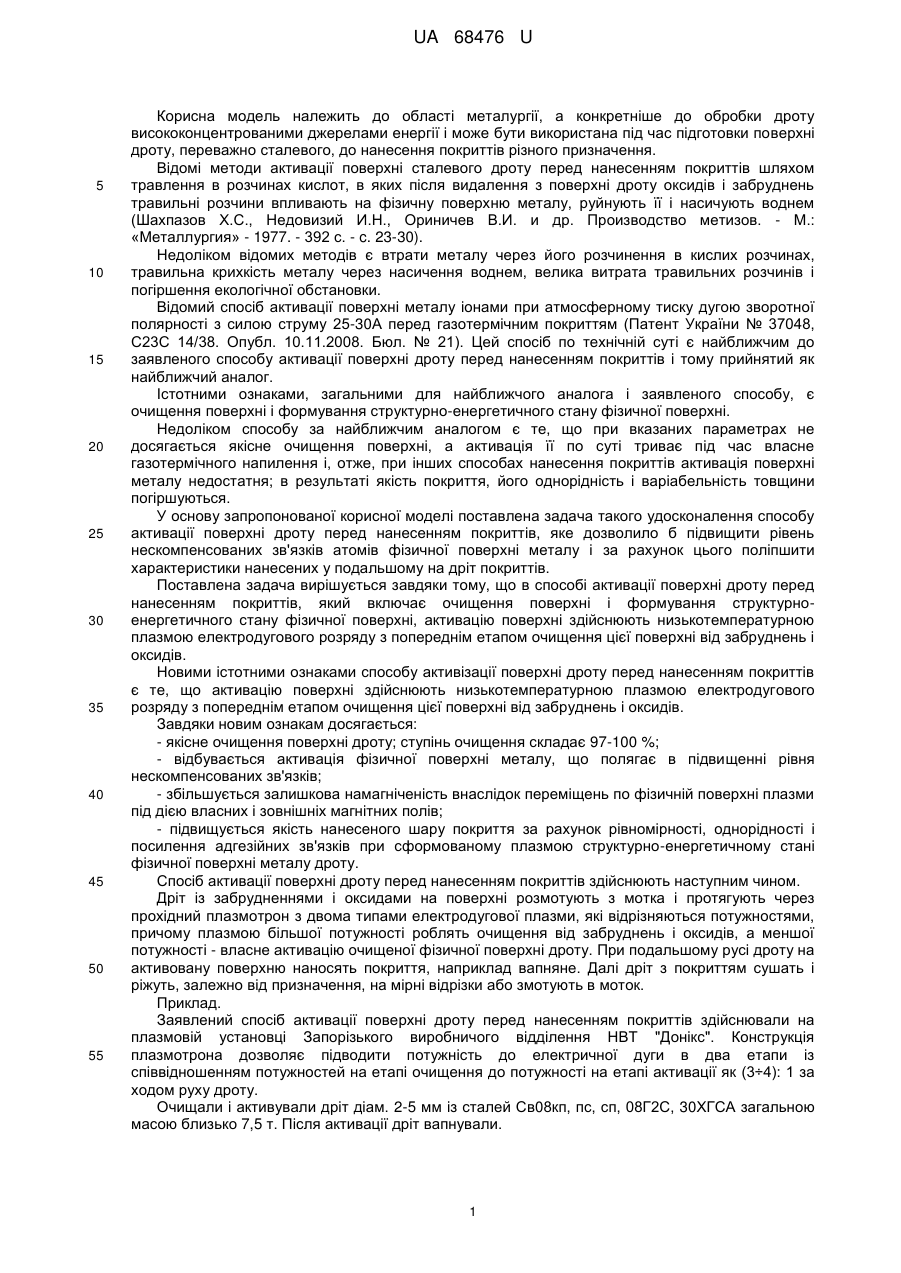

Реферат: Спосіб активації поверхні дроту перед нанесенням покриттів включає очищення поверхні і формування структурно-енергетичного стану фізичної поверхні. Активацію поверхні здійснюють низькотемпературною плазмою електродугового розряду з попереднім етапом очищення цієї поверхні від забруднень і оксидів. UA 68476 U (12) UA 68476 U UA 68476 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області металургії, а конкретніше до обробки дроту висококонцентрованими джерелами енергії і може бути використана під час підготовки поверхні дроту, переважно сталевого, до нанесення покриттів різного призначення. Відомі методи активації поверхні сталевого дроту перед нанесенням покриттів шляхом травлення в розчинах кислот, в яких після видалення з поверхні дроту оксидів і забруднень травильні розчини впливають на фізичну поверхню металу, руйнують її і насичують воднем (Шахпазов Х.С., Недовизий И.Н., Ориничев В.И. и др. Производство метизов. - М.: «Металлургия» - 1977. - 392 с. - c. 23-30). Недоліком відомих методів є втрати металу через його розчинення в кислих розчинах, травильна крихкість металу через насичення воднем, велика витрата травильних розчинів і погіршення екологічної обстановки. Відомий спосіб активації поверхні металу іонами при атмосферному тиску дугою зворотної полярності з силою струму 25-30А перед газотермічним покриттям (Патент України № 37048, С23С 14/38. Опубл. 10.11.2008. Бюл. № 21). Цей спосіб по технічній суті є найближчим до заявленого способу активації поверхні дроту перед нанесенням покриттів і тому прийнятий як найближчий аналог. Істотними ознаками, загальними для найближчого аналога і заявленого способу, є очищення поверхні і формування структурно-енергетичного стану фізичної поверхні. Недоліком способу за найближчим аналогом є те, що при вказаних параметрах не досягається якісне очищення поверхні, а активація її по суті триває під час власне газотермічного напилення і, отже, при інших способах нанесення покриттів активація поверхні металу недостатня; в результаті якість покриття, його однорідність і варіабельність товщини погіршуються. У основу запропонованої корисної моделі поставлена задача такого удосконалення способу активації поверхні дроту перед нанесенням покриттів, яке дозволило б підвищити рівень нескомпенсованих зв'язків атомів фізичної поверхні металу і за рахунок цього поліпшити характеристики нанесених у подальшому на дріт покриттів. Поставлена задача вирішується завдяки тому, що в способі активації поверхні дроту перед нанесенням покриттів, який включає очищення поверхні і формування структурноенергетичного стану фізичної поверхні, активацію поверхні здійснюють низькотемпературною плазмою електродугового розряду з попереднім етапом очищення цієї поверхні від забруднень і оксидів. Новими істотними ознаками способу активізації поверхні дроту перед нанесенням покриттів є те, що активацію поверхні здійснюють низькотемпературною плазмою електродугового розряду з попереднім етапом очищення цієї поверхні від забруднень і оксидів. Завдяки новим ознакам досягається: - якісне очищення поверхні дроту; ступінь очищення складає 97-100 %; - відбувається активація фізичної поверхні металу, що полягає в підвищенні рівня нескомпенсованих зв'язків; - збільшується залишкова намагніченість внаслідок переміщень по фізичній поверхні плазми під дією власних і зовнішніх магнітних полів; - підвищується якість нанесеного шару покриття за рахунок рівномірності, однорідності і посилення адгезійних зв'язків при сформованому плазмою структурно-енергетичному стані фізичної поверхні металу дроту. Спосіб активації поверхні дроту перед нанесенням покриттів здійснюють наступним чином. Дріт із забрудненнями і оксидами на поверхні розмотують з мотка і протягують через прохідний плазмотрон з двома типами електродугової плазми, які відрізняються потужностями, причому плазмою більшої потужності роблять очищення від забруднень і оксидів, а меншої потужності - власне активацію очищеної фізичної поверхні дроту. При подальшому русі дроту на активовану поверхню наносять покриття, наприклад вапняне. Далі дріт з покриттям сушать і ріжуть, залежно від призначення, на мірні відрізки або змотують в моток. Приклад. Заявлений спосіб активації поверхні дроту перед нанесенням покриттів здійснювали на плазмовій установці Запорізького виробничого відділення НВТ "Донікс". Конструкція плазмотрона дозволяє підводити потужність до електричної дуги в два етапи із співвідношенням потужностей на етапі очищення до потужності на етапі активації як (3÷4): 1 за ходом руху дроту. Очищали і активували дріт діам. 2-5 мм із сталей Св08кп, пс, сп, 08Г2С, 30ХГСА загальною масою близько 7,5 т. Після активації дріт вапнували. 1 UA 68476 U Порівняно з відомими методами активації заявлений спосіб забезпечив підвищення якості покриття за рахунок рівномірності, однорідності і посилення адгезійних зв'язків на 25-47 % залежно від діаметру дроту і марки сталі. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб активації поверхні дроту перед нанесенням покриттів, що включає очищення поверхні і формування структурно-енергетичного стану фізичної поверхні, який відрізняється тим, що активацію поверхні здійснюють низькотемпературною плазмою електродугового розряду з попереднім етапом очищення цієї поверхні від забруднень і оксидів. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
