Робоче обладнання активної дії одноківшевого екскаватора

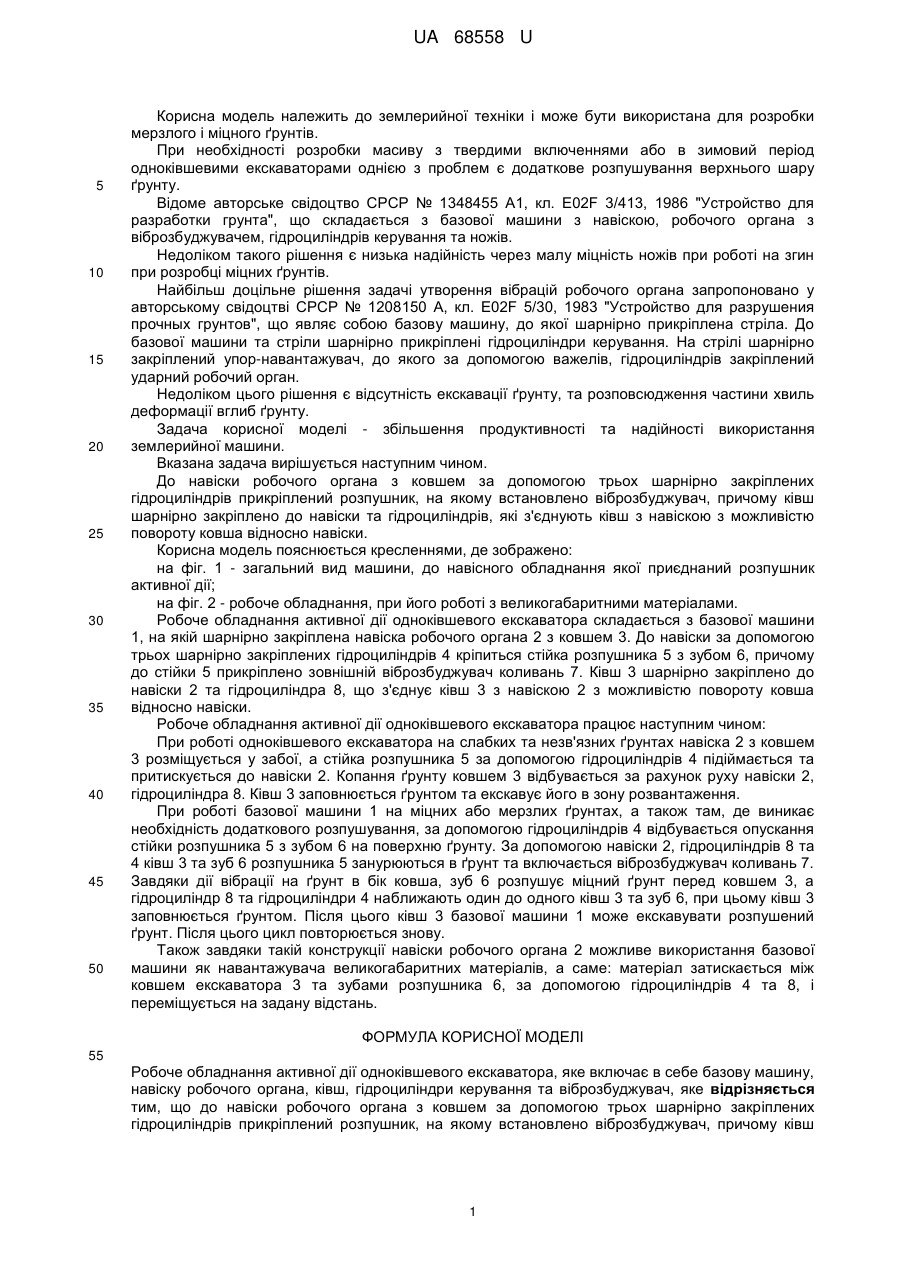

Реферат: Робоче обладнання активної дії одноківшевого екскаватора, яке включає в себе базову машину, навіску робочого органа, ківш, гідроциліндри керування та віброзбуджувач, причому до навіски робочого органа з ковшем за допомогою трьох шарнірно закріплених гідроциліндрів прикріплений розпушник, на якому встановлено віброзбуджувач, причому ківш шарнірно закріплено до навіски та гідроциліндрів, які з'єднують ківш з навіскою з можливістю повороту ковша відносно навіски. UA 68558 U (54) РОБОЧЕ ОБЛАДНАННЯ АКТИВНОЇ ДІЇ ОДНОКІВШЕВОГО ЕКСКАВАТОРА UA 68558 U UA 68558 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до землерийної техніки і може бути використана для розробки мерзлого і міцного ґрунтів. При необхідності розробки масиву з твердими включеннями або в зимовий період одноківшевими екскаваторами однією з проблем є додаткове розпушування верхнього шару ґрунту. Відоме авторське свідоцтво СРСР № 1348455 А1, кл. Е02F 3/413, 1986 "Устройство для разработки грунта", що складається з базової машини з навіскою, робочого органа з віброзбуджувачем, гідроциліндрів керування та ножів. Недоліком такого рішення є низька надійність через малу міцність ножів при роботі на згин при розробці міцних ґрунтів. Найбільш доцільне рішення задачі утворення вібрацій робочого органа запропоновано у авторському свідоцтві СРСР № 1208150 А, кл. Е02F 5/30, 1983 "Устройство для разрушения прочных грунтов", що являє собою базову машину, до якої шарнірно прикріплена стріла. До базової машини та стріли шарнірно прикріплені гідроциліндри керування. На стрілі шарнірно закріплений упор-навантажувач, до якого за допомогою важелів, гідроциліндрів закріплений ударний робочий орган. Недоліком цього рішення є відсутність екскавації ґрунту, та розповсюдження частини хвиль деформації вглиб ґрунту. Задача корисної моделі - збільшення продуктивності та надійності використання землерийної машини. Вказана задача вирішується наступним чином. До навіски робочого органа з ковшем за допомогою трьох шарнірно закріплених гідроциліндрів прикріплений розпушник, на якому встановлено віброзбуджувач, причому ківш шарнірно закріплено до навіски та гідроциліндрів, які з'єднують ківш з навіскою з можливістю повороту ковша відносно навіски. Корисна модель пояснюється кресленнями, де зображено: на фіг. 1 - загальний вид машини, до навісного обладнання якої приєднаний розпушник активної дії; на фіг. 2 - робоче обладнання, при його роботі з великогабаритними матеріалами. Робоче обладнання активної дії одноківшевого екскаватора складається з базової машини 1, на якій шарнірно закріплена навіска робочого органа 2 з ковшем 3. До навіски за допомогою трьох шарнірно закріплених гідроциліндрів 4 кріпиться стійка розпушника 5 з зубом 6, причому до стійки 5 прикріплено зовнішній віброзбуджувач коливань 7. Ківш 3 шарнірно закріплено до навіски 2 та гідроциліндра 8, що з'єднує ківш 3 з навіскою 2 з можливістю повороту ковша відносно навіски. Робоче обладнання активної дії одноківшевого екскаватора працює наступним чином: При роботі одноківшевого екскаватора на слабких та незв'язних ґрунтах навіска 2 з ковшем 3 розміщується у забої, а стійка розпушника 5 за допомогою гідроциліндрів 4 підіймається та притискується до навіски 2. Копання ґрунту ковшем 3 відбувається за рахунок руху навіски 2, гідроциліндра 8. Ківш 3 заповнюється ґрунтом та екскавує його в зону розвантаження. При роботі базової машини 1 на міцних або мерзлих ґрунтах, а також там, де виникає необхідність додаткового розпушування, за допомогою гідроциліндрів 4 відбувається опускання стійки розпушника 5 з зубом 6 на поверхню ґрунту. За допомогою навіски 2, гідроциліндрів 8 та 4 ківш 3 та зуб 6 розпушника 5 занурюються в ґрунт та включається віброзбуджувач коливань 7. Завдяки дії вібрації на ґрунт в бік ковша, зуб 6 розпушує міцний ґрунт перед ковшем 3, а гідроциліндр 8 та гідроциліндри 4 наближають один до одного ківш 3 та зуб 6, при цьому ківш 3 заповнюється ґрунтом. Після цього ківш 3 базової машини 1 може екскавувати розпушений ґрунт. Після цього цикл повторюється знову. Також завдяки такій конструкції навіски робочого органа 2 можливе використання базової машини як навантажувача великогабаритних матеріалів, а саме: матеріал затискається між ковшем екскаватора 3 та зубами розпушника 6, за допомогою гідроциліндрів 4 та 8, і переміщується на задану відстань. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Робоче обладнання активної дії одноківшевого екскаватора, яке включає в себе базову машину, навіску робочого органа, ківш, гідроциліндри керування та віброзбуджувач, яке відрізняється тим, що до навіски робочого органа з ковшем за допомогою трьох шарнірно закріплених гідроциліндрів прикріплений розпушник, на якому встановлено віброзбуджувач, причому ківш 1 UA 68558 U шарнірно закріплено до навіски та гідроциліндрів, які з'єднують ківш з навіскою з можливістю повороту ковша відносно навіски. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
