Робоче обладнання екскаватора

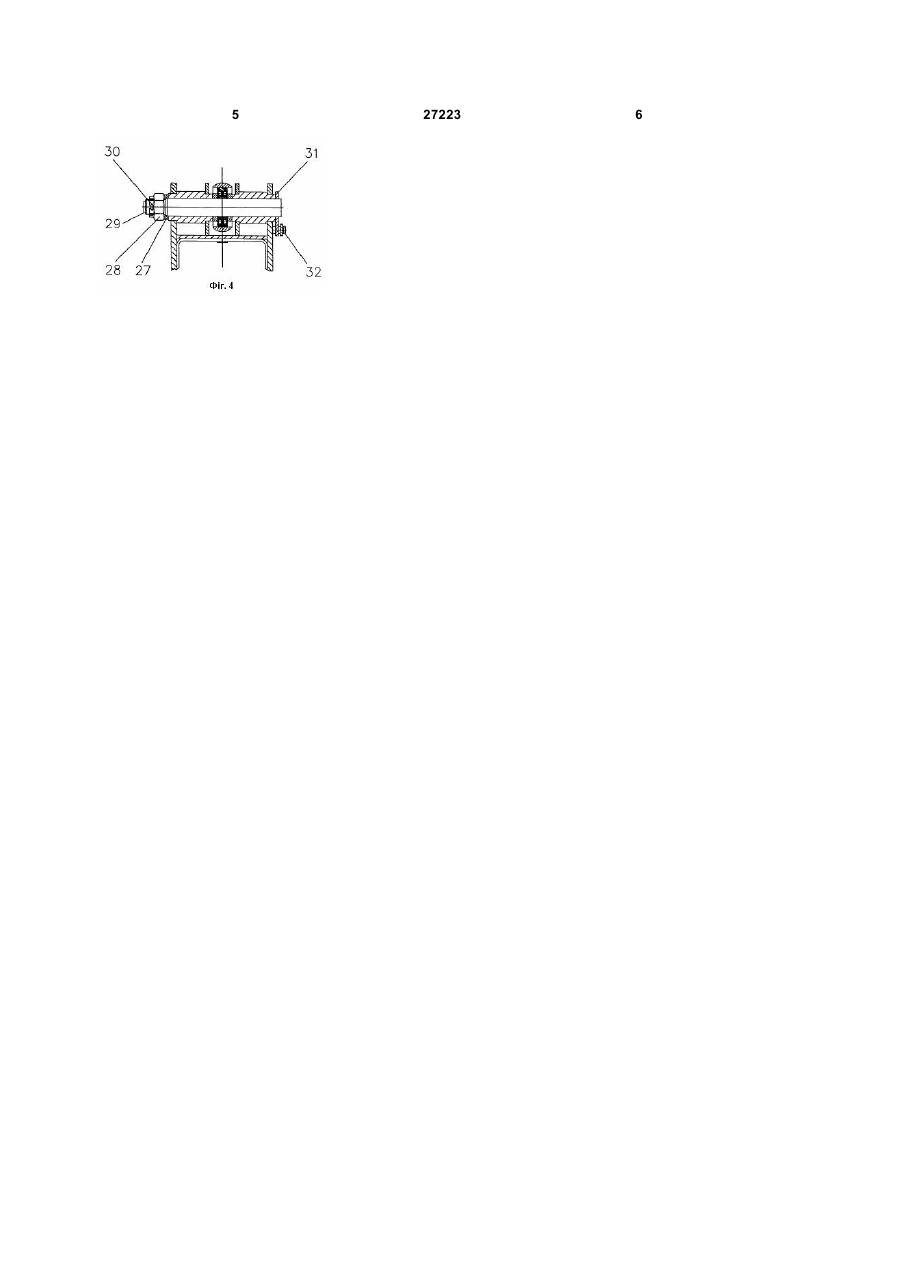

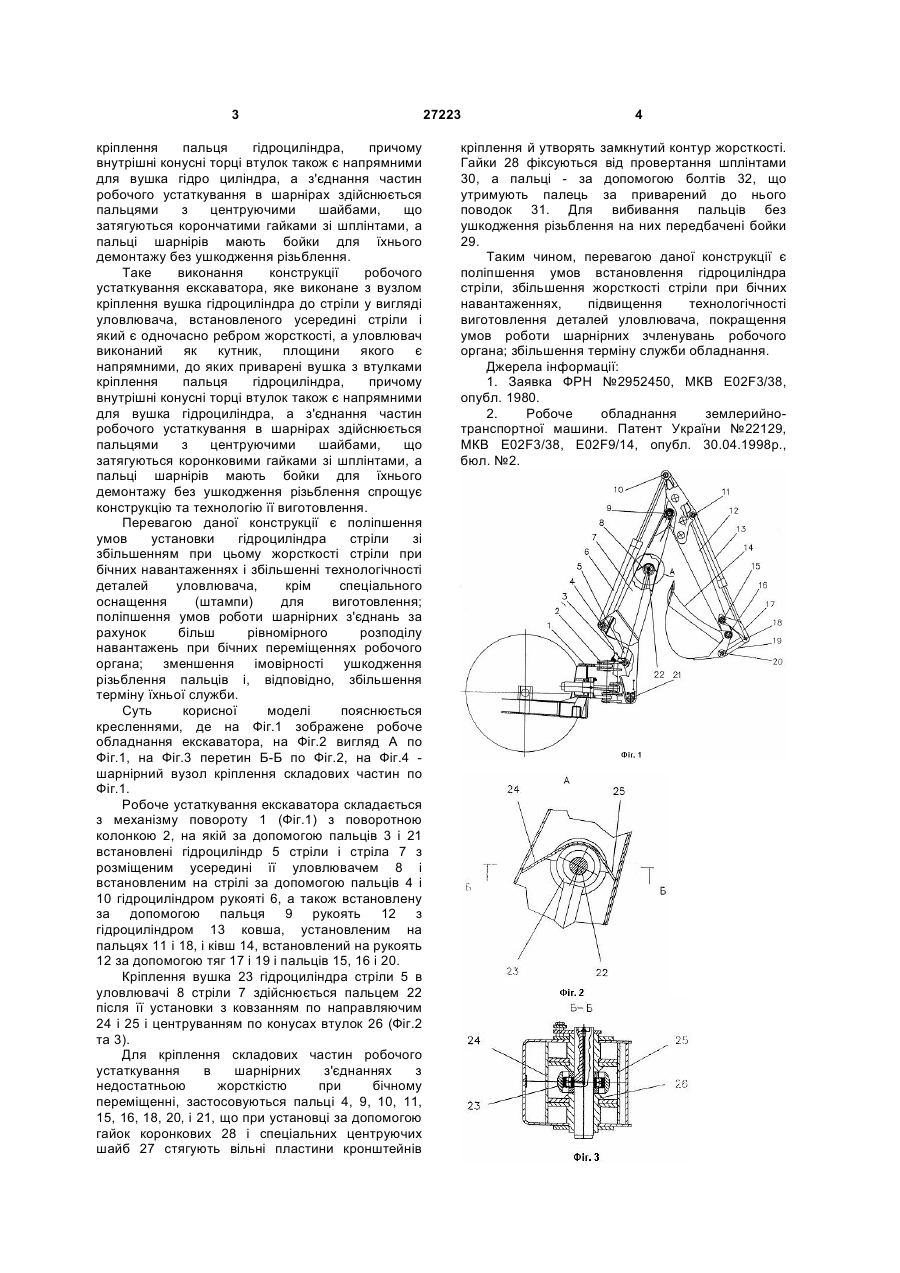

1. Робоче обладнання екскаватора, що містить прикріплену до базової машини стрілу замкнутого коробчастого перерізу з рукояттю та робочим органом, гідроциліндр керування стрілою, шарнірно з'єднаний з базовою машиною і через вузол кріплення з уловлювачем - із стрілою, яке відрізняється тим, що вузол кріплення вушка гідроциліндра до стріли виконаний у вигляді 3 кріплення пальця гідроциліндра, причому внутрішні конусні торці втулок також є напрямними для вушка гідро циліндра, а з'єднання частин робочого устаткування в шарнірах здійснюється пальцями з центруючими шайбами, що затягуються корончатими гайками зі шплінтами, а пальці шарнірів мають бойки для їхнього демонтажу без ушкодження різьблення. Таке виконання конструкції робочого устаткування екскаватора, яке виконане з вузлом кріплення вушка гідроциліндра до стріли у вигляді уловлювача, встановленого усередині стріли і який є одночасно ребром жорсткості, а уловлювач виконаний як кутник, площини якого є напрямними, до яких приварені вушка з втулками кріплення пальця гідроциліндра, причому внутрішні конусні торці втулок також є напрямними для вушка гідроциліндра, а з'єднання частин робочого устаткування в шарнірах здійснюється пальцями з центруючими шайбами, що затягуються коронковими гайками зі шплінтами, а пальці шарнірів мають бойки для їхнього демонтажу без ушкодження різьблення спрощує конструкцію та технологію її виготовлення. Перевагою даної конструкції є поліпшення умов установки гідроциліндра стріли зі збільшенням при цьому жорсткості стріли при бічних навантаженнях і збільшенні технологічності деталей уловлювача, крім спеціального оснащення (штампи) для виготовлення; поліпшення умов роботи шарнірних з'єднань за рахунок більш рівномірного розподілу навантажень при бічних переміщеннях робочого органа; зменшення імовірності ушкодження різьблення пальців і, відповідно, збільшення терміну їхньої служби. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображене робоче обладнання екскаватора, на Фіг.2 вигляд А по Фіг.1, на Фіг.3 перетин Б-Б по Фіг.2, на Фіг.4 шарнірний вузол кріплення складових частин по Фіг.1. Робоче устаткування екскаватора складається з механізму повороту 1 (Фіг.1) з поворотною колонкою 2, на якій за допомогою пальців 3 і 21 встановлені гідроциліндр 5 стріли і стріла 7 з розміщеним усередині її уловлювачем 8 і встановленим на стрілі за допомогою пальців 4 і 10 гідроциліндром рукояті 6, а також встановлену за допомогою пальця 9 рукоять 12 з гідроциліндром 13 ковша, установленим на пальцях 11 і 18, і ківш 14, встановлений на рукоять 12 за допомогою тяг 17 і 19 і пальців 15, 16 і 20. Кріплення вушка 23 гідроциліндра стріли 5 в уловлювачі 8 стріли 7 здійснюється пальцем 22 після її установки з ковзанням по направляючим 24 і 25 і центруванням по конусах втулок 26 (Фіг.2 та 3). Для кріплення складових частин робочого устаткування в шарнірних з'єднаннях з недостатньою жорсткістю при бічному переміщенні, застосовуються пальці 4, 9, 10, 11, 15, 16, 18, 20, і 21, що при установці за допомогою гайок коронкових 28 і спеціальних центруючих шайб 27 стягують вільні пластини кронштейнів 27223 4 кріплення й утворять замкнутий контур жорсткості. Гайки 28 фіксуються від провертання шплінтами 30, а пальці - за допомогою болтів 32, що утримують палець за приварений до нього поводок 31. Для вибивання пальців без ушкодження різьблення на них передбачені бойки 29. Таким чином, перевагою даної конструкції є поліпшення умов встановлення гідроциліндра стріли, збільшення жорсткості стріли при бічних навантаженнях, підвищення технологічності виготовлення деталей уловлювача, покращення умов роботи шарнірних зчленувань робочого органа; збільшення терміну служби обладнання. Джерела інформації: 1. Заявка ФРН №2952450, МКВ Е02F3/38, опубл. 1980. 2. Робоче обладнання землерийнотранспортної машини. Патент України №22129, МКВ Е02F3/38, Е02F9/14, опубл. 30.04.1998р., бюл. №2. 5 27223 6
