Спосіб зведення захисного покриття-споруди

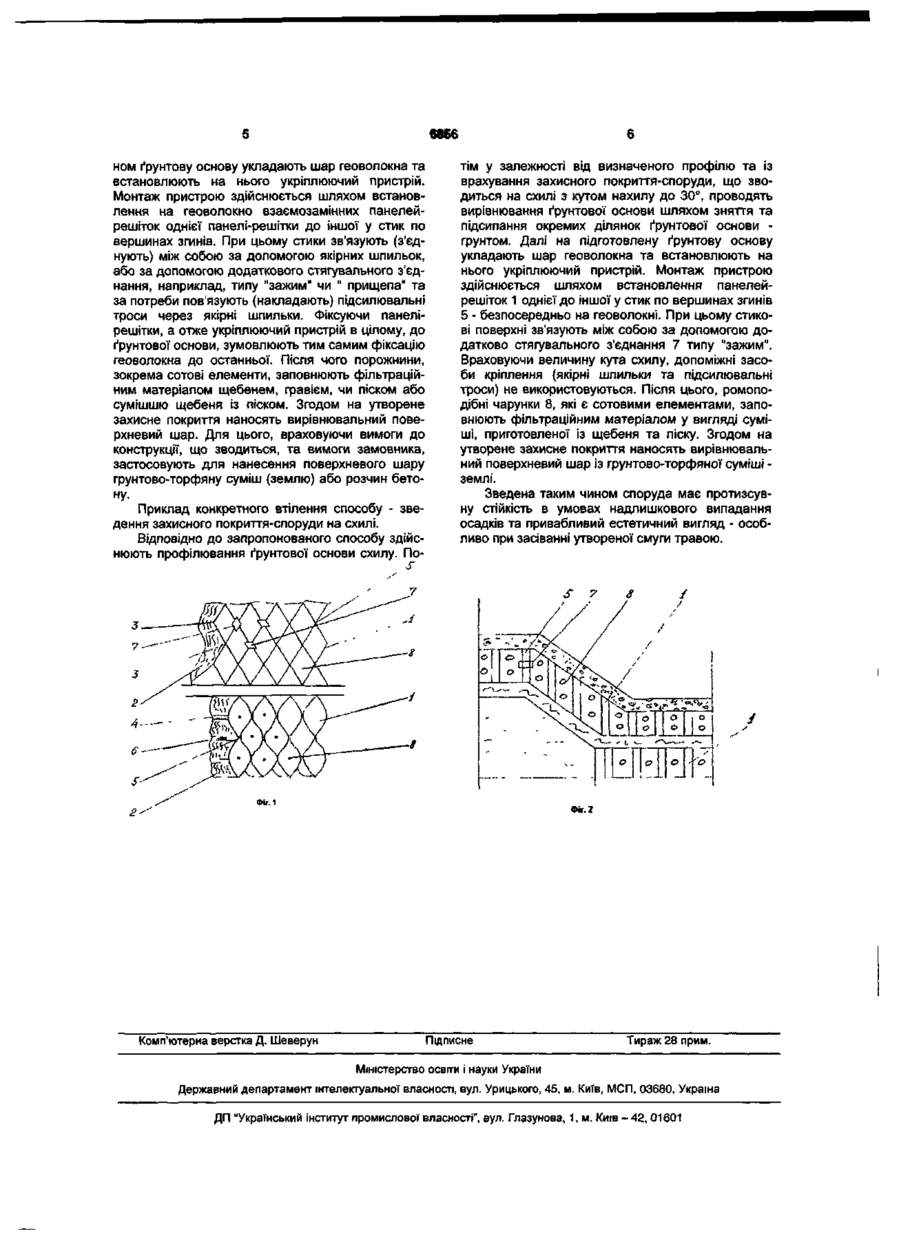

1. Спосіб зведення захисного покриттяспоруди, що включає укладання на ґрунтову основу шару підстильного фільтрувального матеріалу з наступним встановленням гнучких захисних елементів покриття, який відрізняється тим, що він передбачає безпосереднє укладання геоволокна як фільтрувального матеріалу на підготовлену ґрунтову основу, яку готують шляхом профілювання та вирівнювання поверхні, і як гнучкий захистний елемент покриття застосовують укріплюючий пристрій, який монтують безпосередньо на укладеному геоволокні і який заповнюють фільтраційним матеріалом, наприклад щебенем, гравієм чи піском, після чого на утворене покриття наносять вирівнювальний поверхневий шар, при цьому як вирівнювальний поверхневий шар застосовують грунтово-торфяну суміш - землю, або захисну стяжку, виготовлену із бетону. 2. Спосіб за п. 1, який відрізняється тим, що перед нанесенням вирівнювального поверхневого шару додатково на укріплюючий пристрій, що заповнений фільтраційним матеріалом, укладають ще один шар геоволокна та встановлюють ще один укріплюючий пристрій, який заповнюється фільтраційним матеріалом, забезпечуючи тим самим поярусне зведення захисного покриттяспоруди. Корисна модель відноситься до галузі будівництва, зокрема до закріплення грунтів на слабих ґрунтових основах для зведення різних промислових і житлових будівель та до берегоукріплювальних споруд річок, ставків, укосів тощо і може знайти застосування в гідротехнічному будівництві. Відомий спосіб зведення захисного покриття споруди, що включає встановлення якірних шпильок на поверхні споруди та у грунті основи за межами укосу, укладання на укіс канатів з пристроями натягу та кріплення канатів. При цьому кожен канат оснащений повздовжніми стрічками, виготовленими з гнучкого матеріалу [ав. св. СССР №894064, Е02ДЗ/08, бюл. №48, 1981г.]. Проте недоліком цього способу є: трудомісткість і складність жорсткого кріплення як канатів, так і гнучких стрічок. При цьому надійність зведення захисного покриття - споруди, що застосовують тільки для зведення укосів, є прямо пропорційна кількості канатів, укладених на поверхні основи, що зумовлює дороговизну споруди. Крім того, відсутність підстильного фільтрувального елемента знижує надійність споруди у процесі її експлуатації через зсуву та осідання внаслідок зміни кліматичних умов. Найбільш близьким до способу, що заявляється, є спосіб зведення захисного покриття - споруди для укріплення надводної і підводної частин земляного укосу, що включає укладання на ґрунтову основу (укіс) шару підстильного фільтрувального матеріалу з наступним встановленням гнучких захисних елементів покриття та фіксацію (армування) останніх. При цьому, геотекстильний - фільтрувальнии матеріал укладається на відведений підготовлений майданчик, на якому проводять збирання (монтаж) гнучких захисних елементів покриття із бетонних блоків за допомогою металевого дроту шляхом закріплення (притягування) фільтрувального матеріалу до нижньої частини бетонних блоків, після чого утворений таким чином гнучкий захисний килим за допомогою вантажопідйомних механізмів встановлять на укіс, а чарунки між бетонними блоками заповнюють щебенем, гравієм або грунтом [патент України №49262, Е02ВЗ/14, Бюл. №9, 2002р.]. Але і цей спосіб є трудомісткий та відзначається складністю, що зумовлено необхідністю зведення відповідного майданчика для утворення покриття з бетонних блоків, що зв'язані із фільтрувальним матеріалом. Крім того, для такого спосо Ю 00 6856 бу характерно значне збільшення об'ємів бетону, що при цьому використовується. Поряд з цим, покриття з бетонних блоків не дозволяє проводити додаткові технологічні операції, наприклад, такі як нанесення поверхневого шару у вигляді землі або зведення різних будівель для забезпечення нормальної експлуатації останніх, що обмежує сферу застосування способу. В основу корисної моделі поставлена задача створення більш вдосконаленого способу зведення захисного покриття - споруди та дешевого пристрою для здійснення способу, шляхом введення нових додаткових технологічних операцій і за рахунок створення придатного пристрою, який має укріплювальні властивості для утримування фільтраційних матеріалів, що дасть можливість забезпечити розширення сфери застосування способу, і, одночасно, при створенні тої чи іншої споруди надає поверхні потрібного та привабливого естетичного вигляду. Поставлена задача вирішується тим, що спосіб, який передбачає укладання на ґрунтову основу шару підстильного фільтрувального матеріалу з наступним встановленням гнучких захисних елементів покриття та фіксацію останніх. Згідно корисної моделі, передбачено безпосереднє укладання геоволокна як фільтрувального матеріалу на підготовлену ґрунтову основу, яку готують шляхом профілювання та вирівнювання поверхні, і як гнучкі захисні елементи покриття застосовують укріплюючий пристрій, який монтують безпосередньо на укладеному геоволокні, і який заповнюють фільтраційним матеріалом, наприклад, щебенем гравієм чи піском, після чого на утворене покриття наносять вирівнювальний поверхневий шар, при цьому, як вирівнювальний поверхневий шар, застосовують грунтово-торфяну суміш-землю, або захисну стяжку, виготовлену із бетону. Крім того, як варіант, перед нанесенням вирівнювального поверхневого шару додатково на укріплюючий пристрій, що заповнений фільтраційним матеріалом, укладають ще один шар геоволокна та встановлюють ще один укріплюючий пристрій, який заповнюється фільтраційним матеріалом, забезпечуючи тим самим поярусне зведення покриття-споруди. За рахунок сукупності ознак, а саме, що запропоновано нові технологічні операції', підготовлення ґрунтової основи, заповнення фільтраційним матеріалом укріплюючого пристрою та нанесення вирівнювального поверхневого шару і у той саме раз, що фільтраційний матеріал розміщений у спеціально розробленому пристрої, маємо достатнє рішення для поставленої задачі. Підготовлення ґрунтової основи шляхом профілювання та вирівнювання поверхні дає можливість не тільки безпосередньо укладати геоволокна на ґрунтову основу, але й створити відповідне профілювання, що відповідатиме поверхневому шару покриття - споруди. Запропоноване використання фільтраційного матеріалу: щебеню, гравію чи піску, що укріплений - укріплюючим пристроєм, дозволяє забезпечити безаварійну експлуатацію і протизсувну стійкість споруди, які зводяться в умовах можливих кліматичних змін, пов'язаних з руйнуванням споруд у випадку зволоження грунтів. Саме за рахунок виготовлення укріплюючого пристрою із полімерного матеріалу та за рахунок його виконання, створено економічно доцільний пристрій, застосування якого у запропонованому способі дозволяє створювати покриття під промислові і житлові будівлі та зводити різного типу берегоукріплювальні споруди. Так, те, що фільтраційний матеріал заповнений у ромбоподібних чарунках - формованих порожнинах, які мають рифлений профіль і які, одночасно, є опалубками у вигляді сотових елементів, досягнуто надійного утримування фільтраційного матеріалу на схилах та на ділянках місцевості змінного профілю у випадках змочування грунтів, запобігаючим тим самим руйнування конструкції полоси в цілому, тобто усувається деформація захисного покриттяспоруди. Конструкційною особливістю зведення захисного покриття - споруди є те, що маємо можливість створювати поярусне зведення захисних полос покриття, укладаючи геоволокно та встановлюючи ще один укріплюючий пристрій, що заповнюється фільтраційним матеріалом, на утворену таким же чином захисну полосу - зведене захисне покриття - споруди, зводячи так багатофункціональну споруду. У той саме раз особливістю зведення захисного покриття - споруди є і те, що на утворене покриття маємо можливість нанести вирівнювальний поверхневий шар. При цьому, що як вирівнювальний поверхневий шар є можливим застосовувати грунтово-торфяну суміш - землю, або захисну стяжку із бетону, враховуючи тим самим вимоги, що зумовлено умовою цілі призначення конструкції та, одночасно, враховуючи вимоги замовника(ів). Отож внаслідок такого комплексного підходу вирішена задача корисної моделі. Створено новий, більш вдосконалений, спосіб зведення захисного покриття-споруди із укріплюючим пристроєм, котрий має значно меншу собівартість (у порівняні із прототипом), а в цілому спосіб та пристрій для його здійснення є придатними для зведення різного типу покриття - споруди, що дає можливість розширити сфери застосування способу і, одночасно, при створені тої чи іншої конструкції споруди надати їй потрібного та привабливого естетичного вигляду. Поряд з цим слід зазначити, що запропонований спосіб та пристрій для здійснення даного способу, зумовлюють відновлення ґрунтової основи, забезпечуючи тим самим перенесення (сприйняття) більших навантажень і, одночасно, збільшує протистояння ерозійним процесам. Крім того, враховуючи те, що зведеному захисному покриттюспоруді надаються ще і дренуючі функціональні властивості при сильних опадах, спосіб та пристрій можуть знайти широке застосування і в гідротехнічному будівництві. Запропонований спосіб здійснюється таким чином Здійснюють профілювання ґрунтової основи із врахування захисного покриття-споруди, що буде зводитися - зведена. Потім проводять вирівнювання ґрунтової основи шляхом зняття та підсипання ґрунтової основи. Далі на підготовлену таким чи ном ґрунтову основу укладають шар геоволокна та встановлюють на нього укріплюючий пристрій. Монтаж пристрою здійснюється шляхом встановлення на геоволокно взаємозамінних панелейрешіток однієї панелі-решітки до іншої у стик по вершинах згинів. При цьому стики зв'язують (з'єднують) між собою за допомогою якірних шпильок, або за допомогою додаткового стягувального з'єднання, наприклад, типу "зажим" чи " прищепа" та за потреби пов'язують (накладають) підсилювальні троси через якірні шпильки. Фіксуючи панелірешітки, а отже укріплюючий пристрій в цілому, до ґрунтової основи, зумовлюють тим самим фіксацію геоволокна до останньої. Після чого порожнини, зокрема сотові елементи, заповнюють фільтраційним матеріалом щебенем, гравієм, чи піском або сумішшю щебеня із піском. Згодом на утворене захисне покриття наносять вирівнювальний поверхневий шар. Для цього, враховуючи вимоги до конструкції, що зводиться, та вимоги замовника, застосовують для нанесення поверхневого шару грунтово-торфяну суміш (землю) або розчин бетону. Приклад конкретного втілення способу - зведення захисного покриття-споруди на схилі. Відповідно до запропонованого способу здійснюють профілювання ґрунтової основи схилу. По тім у залежності від визначеного профілю та із врахування захисного покриття-споруди, що зводиться на схилі з кутом нахилу до 30°, проводять вирівнювання ґрунтової основи шляхом зняття та підсипання окремих ділянок ґрунтової основи грунтом. Далі на підготовлену ґрунтову основу укладають шар геоволокна та встановлюють на нього укріплюючий пристрій. Монтаж пристрою здійснюється шляхом встановлення панелейрешіток 1 однієї до іншої у стик по вершинах згинів 5 - безпосередньо на геоволокні. При цьому стикові поверхні зв'язують між собою за допомогою додатково стягувального з'єднання 7 типу "зажим". Враховуючи величину кута схилу, допоміжні засоби кріплення (якірні шпильки та підсилювальні троси) не використовуються. Після цього, ромоподібні чарунки 8, які є сотовими елементами, заповнюють фільтраційним матеріалом у вигляді суміші, приготовленої із щебеня та піску. Згодом на утворене захисне покриття наносять вирівнювальний поверхневий шар із грунтово-торфяної суміші землі. Зведена таким чином споруда має протизсувну стійкість в умовах надлишкового випадання осадків та привабливий естетичний вигляд - особливо при засіванні утвореної смуги травою. Фіг. 2 Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ -42,01601
