Установка фільтраційного сушіння дисперсних матеріалів

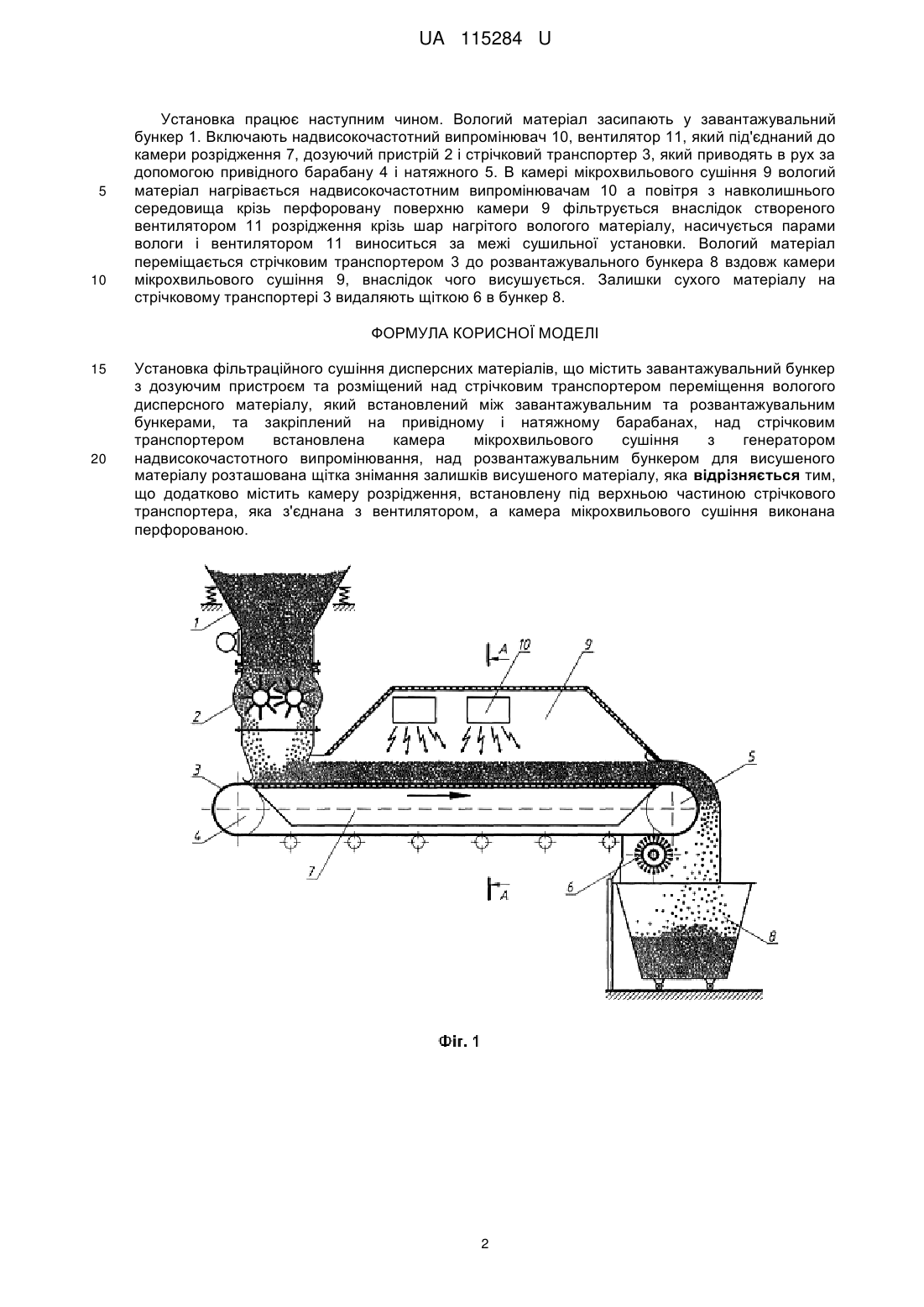

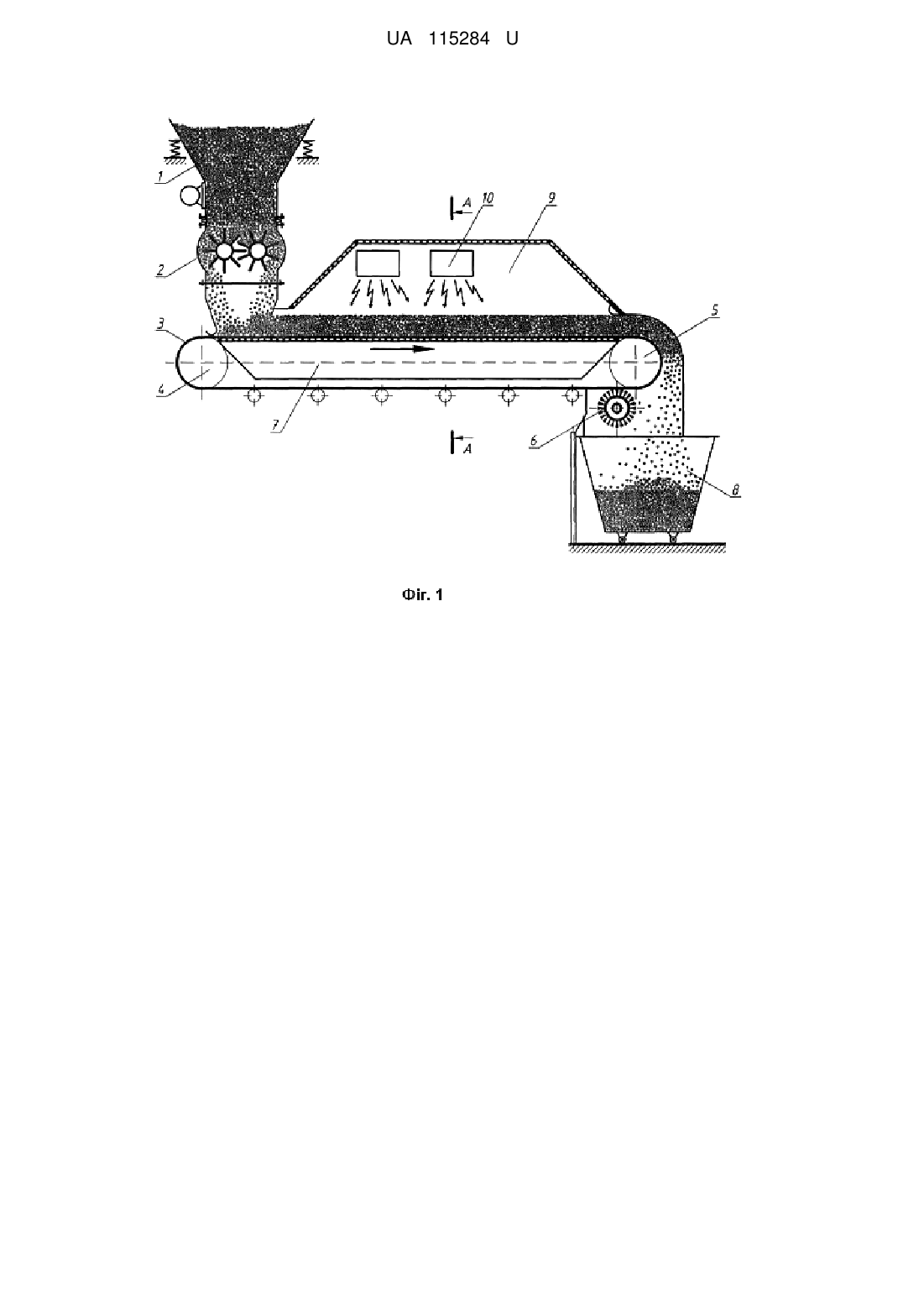

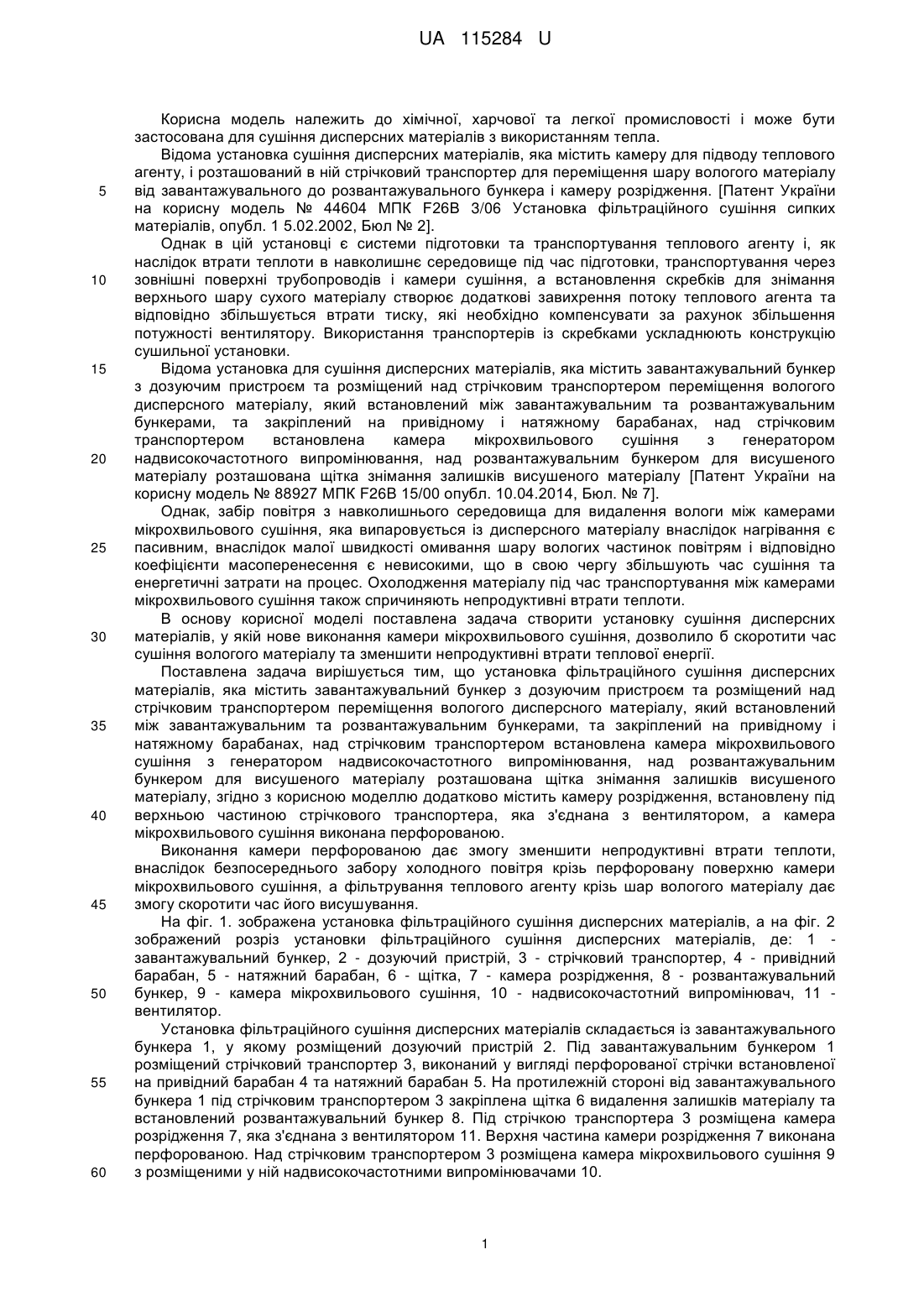

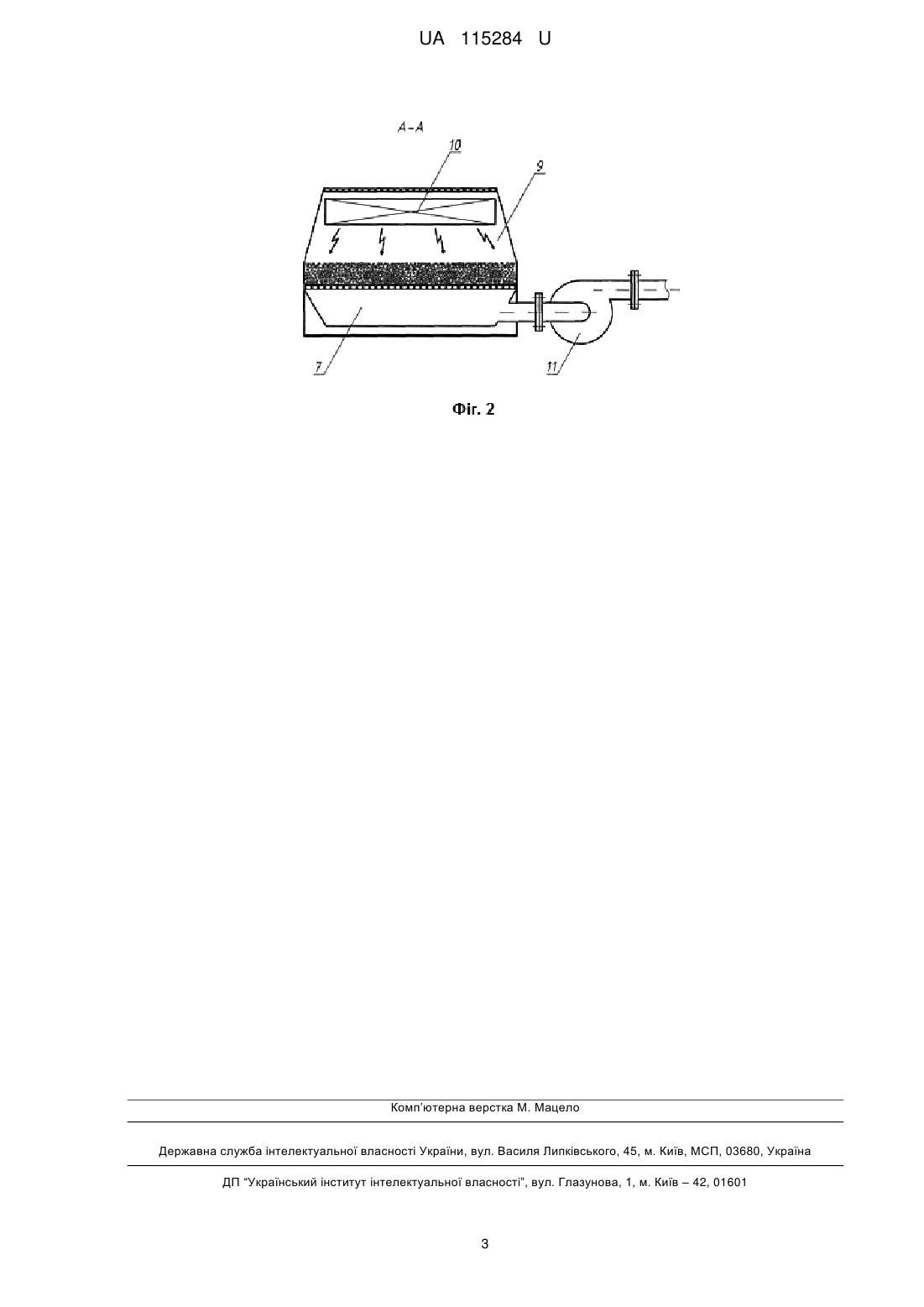

Реферат: Установка фільтраційного сушіння дисперсних матеріалів містить завантажувальний бункер з дозуючим пристроєм та розміщений над стрічковим транспортером переміщення вологого дисперсного матеріалу, який встановлений між завантажувальним та розвантажувальним бункерами, та закріплений на привідному і натяжному барабанах. Над стрічковим транспортером встановлена камера мікрохвильового сушіння з генератором надвисокочастотного випромінювання. Над розвантажувальним бункером для висушеного матеріалу розташована щітка знімання залишків висушеного матеріалу. Додатково установка містить камеру розрідження, встановлену під верхньою частиною стрічкового транспортера, яка з'єднана з вентилятором. Камера мікрохвильового сушіння виконана перфорованою. UA 115284 U (12) UA 115284 U UA 115284 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до хімічної, харчової та легкої промисловості і може бути застосована для сушіння дисперсних матеріалів з використанням тепла. Відома установка сушіння дисперсних матеріалів, яка містить камеру для підводу теплового агенту, і розташований в ній стрічковий транспортер для переміщення шару вологого матеріалу від завантажувального до розвантажувального бункера і камеру розрідження. [Патент України на корисну модель № 44604 МПК F26В 3/06 Установка фільтраційного сушіння сипких матеріалів, опубл. 1 5.02.2002, Бюл № 2]. Однак в цій установці є системи підготовки та транспортування теплового агенту і, як наслідок втрати теплоти в навколишнє середовище під час підготовки, транспортування через зовнішні поверхні трубопроводів і камери сушіння, а встановлення скребків для знімання верхнього шару сухого матеріалу створює додаткові завихрення потоку теплового агента та відповідно збільшується втрати тиску, які необхідно компенсувати за рахунок збільшення потужності вентилятору. Використання транспортерів із скребками ускладнюють конструкцію сушильної установки. Відома установка для сушіння дисперсних матеріалів, яка містить завантажувальний бункер з дозуючим пристроєм та розміщений над стрічковим транспортером переміщення вологого дисперсного матеріалу, який встановлений між завантажувальним та розвантажувальним бункерами, та закріплений на привідному і натяжному барабанах, над стрічковим транспортером встановлена камера мікрохвильового сушіння з генератором надвисокочастотного випромінювання, над розвантажувальним бункером для висушеного матеріалу розташована щітка знімання залишків висушеного матеріалу [Патент України на корисну модель № 88927 МПК F26B 15/00 опубл. 10.04.2014, Бюл. № 7]. Однак, забір повітря з навколишнього середовища для видалення вологи між камерами мікрохвильового сушіння, яка випаровується із дисперсного матеріалу внаслідок нагрівання є пасивним, внаслідок малої швидкості омивання шару вологих частинок повітрям і відповідно коефіцієнти масоперенесення є невисокими, що в свою чергу збільшують час сушіння та енергетичні затрати на процес. Охолодження матеріалу під час транспортування між камерами мікрохвильового сушіння також спричиняють непродуктивні втрати теплоти. В основу корисної моделі поставлена задача створити установку сушіння дисперсних матеріалів, у якій нове виконання камери мікрохвильового сушіння, дозволило б скоротити час сушіння вологого матеріалу та зменшити непродуктивні втрати теплової енергії. Поставлена задача вирішується тим, що установка фільтраційного сушіння дисперсних матеріалів, яка містить завантажувальний бункер з дозуючим пристроєм та розміщений над стрічковим транспортером переміщення вологого дисперсного матеріалу, який встановлений між завантажувальним та розвантажувальним бункерами, та закріплений на привідному і натяжному барабанах, над стрічковим транспортером встановлена камера мікрохвильового сушіння з генератором надвисокочастотного випромінювання, над розвантажувальним бункером для висушеного матеріалу розташована щітка знімання залишків висушеного матеріалу, згідно з корисною моделлю додатково містить камеру розрідження, встановлену під верхньою частиною стрічкового транспортера, яка з'єднана з вентилятором, а камера мікрохвильового сушіння виконана перфорованою. Виконання камери перфорованою дає змогу зменшити непродуктивні втрати теплоти, внаслідок безпосереднього забору холодного повітря крізь перфоровану поверхню камери мікрохвильового сушіння, а фільтрування теплового агенту крізь шар вологого матеріалу дає змогу скоротити час його висушування. На фіг. 1. зображена установка фільтраційного сушіння дисперсних матеріалів, а на фіг. 2 зображений розріз установки фільтраційного сушіння дисперсних матеріалів, де: 1 завантажувальний бункер, 2 - дозуючий пристрій, 3 - стрічковий транспортер, 4 - привідний барабан, 5 - натяжний барабан, 6 - щітка, 7 - камера розрідження, 8 - розвантажувальний бункер, 9 - камера мікрохвильового сушіння, 10 - надвисокочастотний випромінювач, 11 вентилятор. Установка фільтраційного сушіння дисперсних матеріалів складається із завантажувального бункера 1, у якому розміщений дозуючий пристрій 2. Під завантажувальним бункером 1 розміщений стрічковий транспортер 3, виконаний у вигляді перфорованої стрічки встановленої на привідний барабан 4 та натяжний барабан 5. На протилежній стороні від завантажувального бункера 1 під стрічковим транспортером 3 закріплена щітка 6 видалення залишків матеріалу та встановлений розвантажувальний бункер 8. Під стрічкою транспортера 3 розміщена камера розрідження 7, яка з'єднана з вентилятором 11. Верхня частина камери розрідження 7 виконана перфорованою. Над стрічковим транспортером 3 розміщена камера мікрохвильового сушіння 9 з розміщеними у ній надвисокочастотними випромінювачами 10. 1 UA 115284 U 5 10 Установка працює наступним чином. Вологий матеріал засипають у завантажувальний бункер 1. Включають надвисокочастотний випромінювач 10, вентилятор 11, який під'єднаний до камери розрідження 7, дозуючий пристрій 2 і стрічковий транспортер 3, який приводять в рух за допомогою привідного барабану 4 і натяжного 5. В камері мікрохвильового сушіння 9 вологий матеріал нагрівається надвисокочастотним випромінювачам 10 а повітря з навколишнього середовища крізь перфоровану поверхню камери 9 фільтрується внаслідок створеного вентилятором 11 розрідження крізь шар нагрітого вологого матеріалу, насичується парами вологи і вентилятором 11 виноситься за межі сушильної установки. Вологий матеріал переміщається стрічковим транспортером 3 до розвантажувального бункера 8 вздовж камери мікрохвильового сушіння 9, внаслідок чого висушується. Залишки сухого матеріалу на стрічковому транспортері 3 видаляють щіткою 6 в бункер 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Установка фільтраційного сушіння дисперсних матеріалів, що містить завантажувальний бункер з дозуючим пристроєм та розміщений над стрічковим транспортером переміщення вологого дисперсного матеріалу, який встановлений між завантажувальним та розвантажувальним бункерами, та закріплений на привідному і натяжному барабанах, над стрічковим транспортером встановлена камера мікрохвильового сушіння з генератором надвисокочастотного випромінювання, над розвантажувальним бункером для висушеного матеріалу розташована щітка знімання залишків висушеного матеріалу, яка відрізняється тим, що додатково містить камеру розрідження, встановлену під верхньою частиною стрічкового транспортера, яка з'єднана з вентилятором, а камера мікрохвильового сушіння виконана перфорованою. 2 UA 115284 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
