Спосіб дроблення агломерату ударом в одновалковій зубчастій дробарці

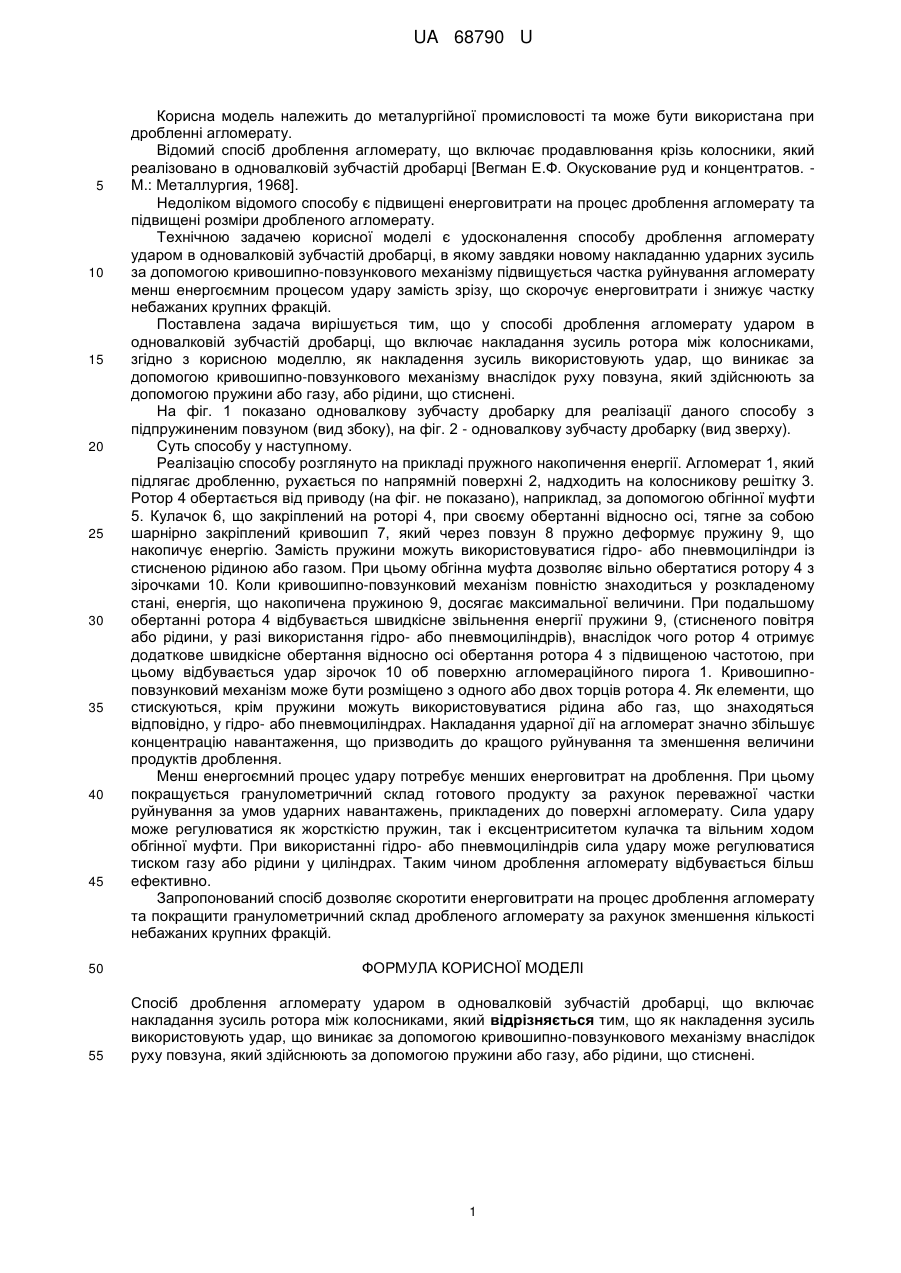

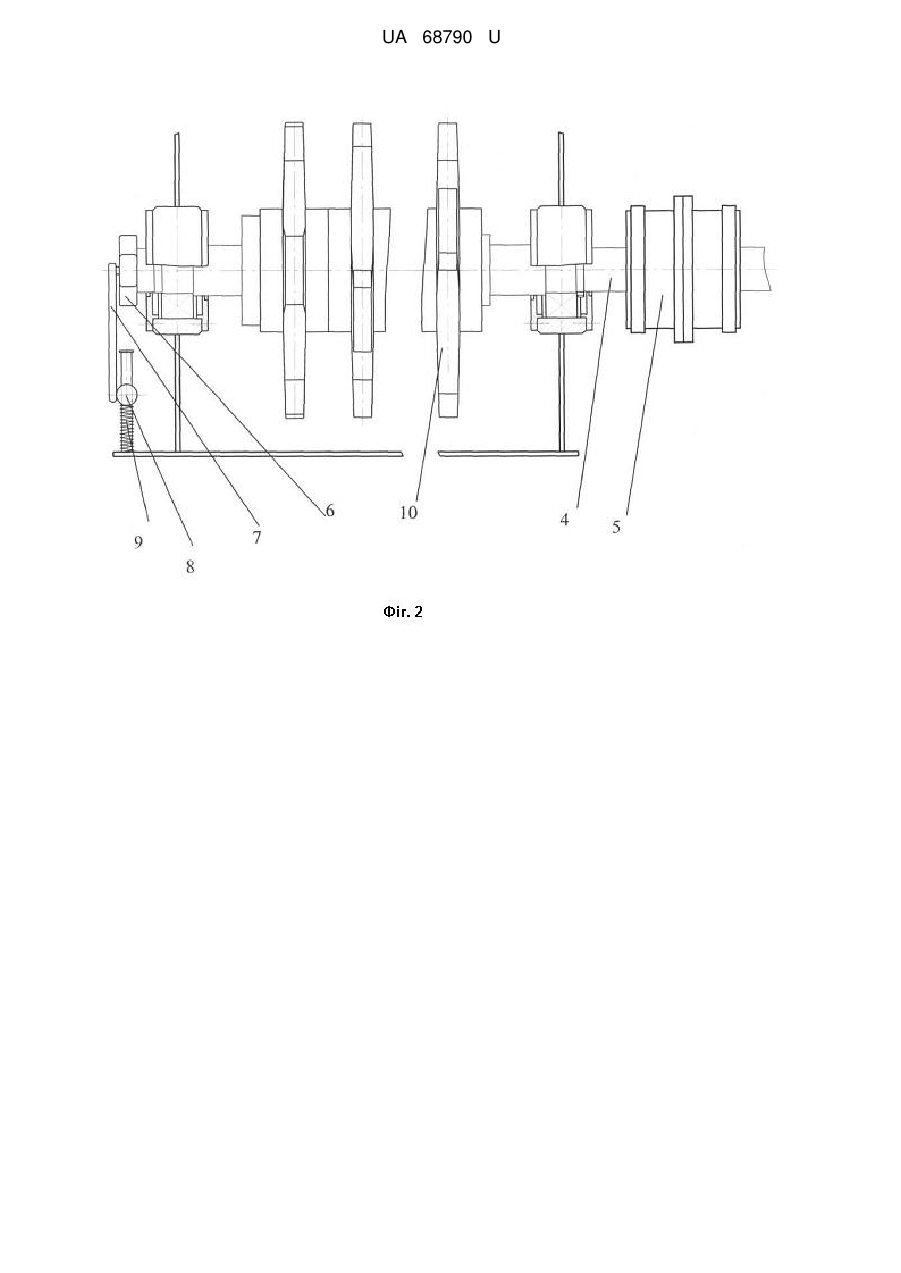

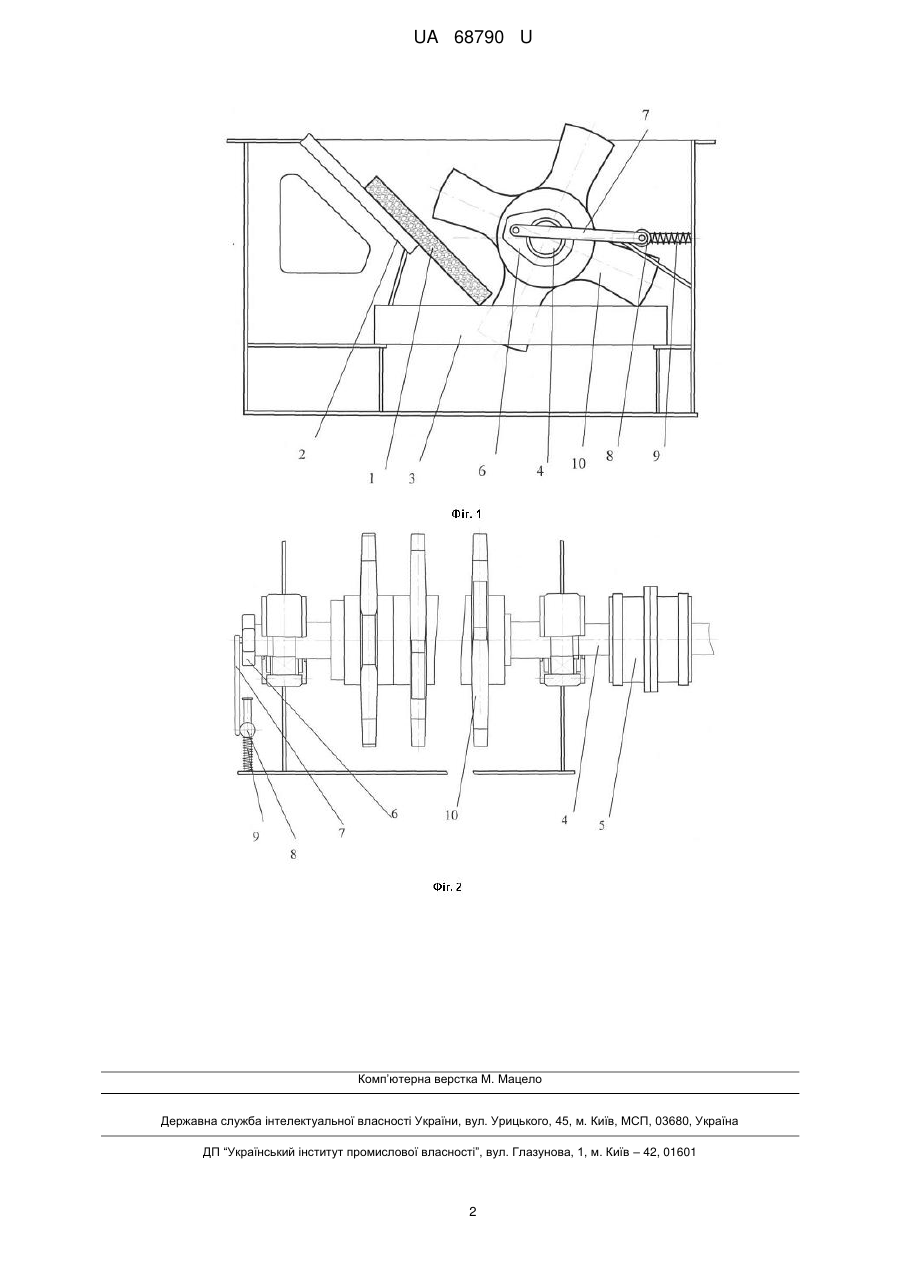

Реферат: UA 68790 U UA 68790 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до металургійної промисловості та може бути використана при дробленні агломерату. Відомий спосіб дроблення агломерату, що включає продавлювання крізь колосники, який реалізовано в одновалковій зубчастій дробарці [Вегман Е.Ф. Окускование руд и концентратов. Μ.: Металлургия, 1968]. Недоліком відомого способу є підвищені енерговитрати на процес дроблення агломерату та підвищені розміри дробленого агломерату. Технічною задачею корисної моделі є удосконалення способу дроблення агломерату ударом в одновалковій зубчастій дробарці, в якому завдяки новому накладанню ударних зусиль за допомогою кривошипно-повзункового механізму підвищується частка руйнування агломерату менш енергоємним процесом удару замість зрізу, що скорочує енерговитрати і знижує частку небажаних крупних фракцій. Поставлена задача вирішується тим, що у способі дроблення агломерату ударом в одновалковій зубчастій дробарці, що включає накладання зусиль ротора між колосниками, згідно з корисною моделлю, як накладення зусиль використовують удар, що виникає за допомогою кривошипно-повзункового механізму внаслідок руху повзуна, який здійснюють за допомогою пружини або газу, або рідини, що стиснені. На фіг. 1 показано одновалкову зубчасту дробарку для реалізації даного способу з підпружиненим повзуном (вид збоку), на фіг. 2 - одновалкову зубчасту дробарку (вид зверху). Суть способу у наступному. Реалізацію способу розглянуто на прикладі пружного накопичення енергії. Агломерат 1, який підлягає дробленню, рухається по напрямній поверхні 2, надходить на колосникову решітку 3. Ротор 4 обертається від приводу (на фіг. не показано), наприклад, за допомогою обгінної муфти 5. Кулачок 6, що закріплений на роторі 4, при своєму обертанні відносно осі, тягне за собою шарнірно закріплений кривошип 7, який через повзун 8 пружно деформує пружину 9, що накопичує енергію. Замість пружини можуть використовуватися гідро- або пневмоциліндри із стисненою рідиною або газом. При цьому обгінна муфта дозволяє вільно обертатися ротору 4 з зірочками 10. Коли кривошипно-повзунковий механізм повністю знаходиться у розкладеному стані, енергія, що накопичена пружиною 9, досягає максимальної величини. При подальшому обертанні ротора 4 відбувається швидкісне звільнення енергії пружини 9, (стисненого повітря або рідини, у разі використання гідро- або пневмоциліндрів), внаслідок чого ротор 4 отримує додаткове швидкісне обертання відносно осі обертання ротора 4 з підвищеною частотою, при цьому відбувається удар зірочок 10 об поверхню агломераційного пирога 1. Кривошипноповзунковий механізм може бути розміщено з одного або двох торців ротора 4. Як елементи, що стискуються, крім пружини можуть використовуватися рідина або газ, що знаходяться відповідно, у гідро- або пневмоциліндрах. Накладання ударної дії на агломерат значно збільшує концентрацію навантаження, що призводить до кращого руйнування та зменшення величини продуктів дроблення. Менш енергоємний процес удару потребує менших енерговитрат на дроблення. При цьому покращується гранулометричний склад готового продукту за рахунок переважної частки руйнування за умов ударних навантажень, прикладених до поверхні агломерату. Сила удару може регулюватися як жорсткістю пружин, так і ексцентриситетом кулачка та вільним ходом обгінної муфти. При використанні гідро- або пневмоциліндрів сила удару може регулюватися тиском газу або рідини у циліндрах. Таким чином дроблення агломерату відбувається більш ефективно. Запропонований спосіб дозволяє скоротити енерговитрати на процес дроблення агломерату та покращити гранулометричний склад дробленого агломерату за рахунок зменшення кількості небажаних крупних фракцій. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб дроблення агломерату ударом в одновалковій зубчастій дробарці, що включає накладання зусиль ротора між колосниками, який відрізняється тим, що як накладення зусиль використовують удар, що виникає за допомогою кривошипно-повзункового механізму внаслідок руху повзуна, який здійснюють за допомогою пружини або газу, або рідини, що стиснені. 1 UA 68790 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
