Барабанний апарат

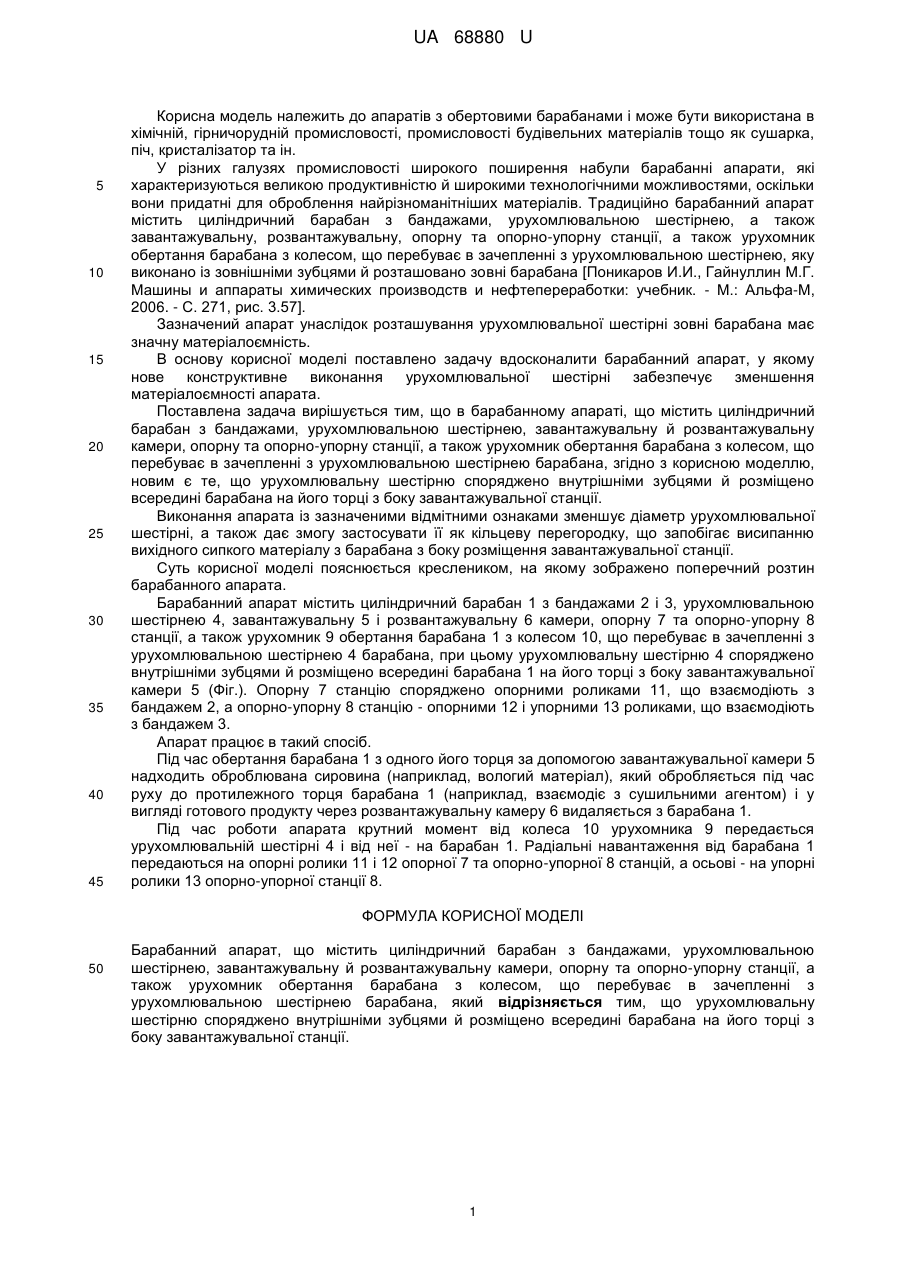

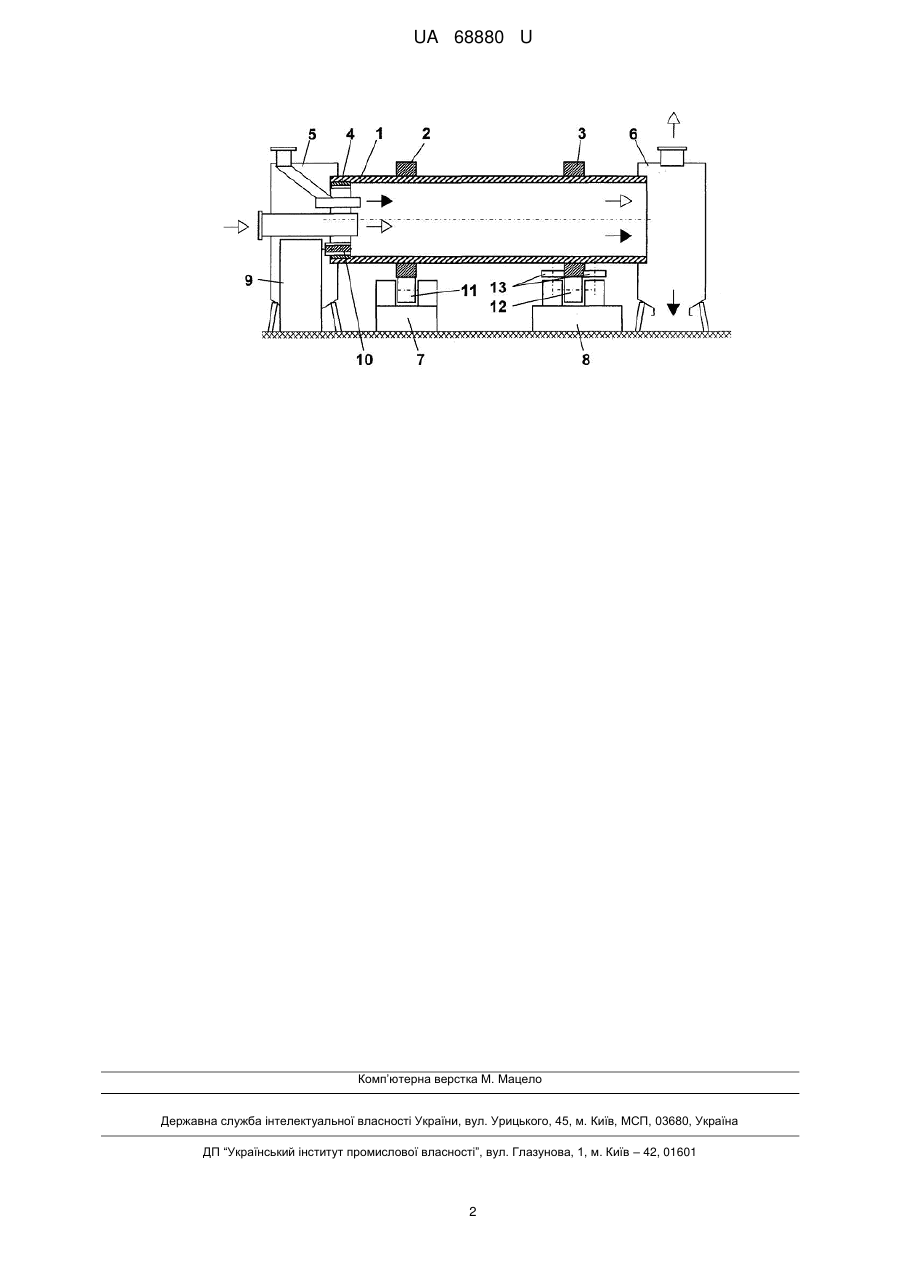

Реферат: UA 68880 U UA 68880 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до апаратів з обертовими барабанами і може бути використана в хімічній, гірничорудній промисловості, промисловості будівельних матеріалів тощо як сушарка, піч, кристалізатор та ін. У різних галузях промисловості широкого поширення набули барабанні апарати, які характеризуються великою продуктивністю й широкими технологічними можливостями, оскільки вони придатні для оброблення найрізноманітніших матеріалів. Традиційно барабанний апарат містить циліндричний барабан з бандажами, урухомлювальною шестірнею, а також завантажувальну, розвантажувальну, опорну та опорно-упорну станції, а також урухомник обертання барабана з колесом, що перебуває в зачепленні з урухомлювальною шестірнею, яку виконано із зовнішніми зубцями й розташовано зовні барабана [Поникаров И.И., Гайнуллин М.Г. Машины и аппараты химических производств и нефтепереработки: учебник. - М.: Альфа-М, 2006. - С. 271, рис. 3.57]. Зазначений апарат унаслідок розташування урухомлювальної шестірні зовні барабана має значну матеріалоємність. В основу корисної моделі поставлено задачу вдосконалити барабанний апарат, у якому нове конструктивне виконання урухомлювальної шестірні забезпечує зменшення матеріалоємності апарата. Поставлена задача вирішується тим, що в барабанному апараті, що містить циліндричний барабан з бандажами, урухомлювальною шестірнею, завантажувальну й розвантажувальну камери, опорну та опорно-упорну станції, а також урухомник обертання барабана з колесом, що перебуває в зачепленні з урухомлювальною шестірнею барабана, згідно з корисною моделлю, новим є те, що урухомлювальну шестірню споряджено внутрішніми зубцями й розміщено всередині барабана на його торці з боку завантажувальної станції. Виконання апарата із зазначеними відмітними ознаками зменшує діаметр урухомлювальної шестірні, а також дає змогу застосувати її як кільцеву перегородку, що запобігає висипанню вихідного сипкого матеріалу з барабана з боку розміщення завантажувальної станції. Суть корисної моделі пояснюється креслеником, на якому зображено поперечний розтин барабанного апарата. Барабанний апарат містить циліндричний барабан 1 з бандажами 2 і 3, урухомлювальною шестірнею 4, завантажувальну 5 і розвантажувальну 6 камери, опорну 7 та опорно-упорну 8 станції, а також урухомник 9 обертання барабана 1 з колесом 10, що перебуває в зачепленні з урухомлювальною шестірнею 4 барабана, при цьому урухомлювальну шестірню 4 споряджено внутрішніми зубцями й розміщено всередині барабана 1 на його торці з боку завантажувальної камери 5 (Фіг.). Опорну 7 станцію споряджено опорними роликами 11, що взаємодіють з бандажем 2, а опорно-упорну 8 станцію - опорними 12 і упорними 13 роликами, що взаємодіють з бандажем 3. Апарат працює в такий спосіб. Під час обертання барабана 1 з одного його торця за допомогою завантажувальної камери 5 надходить оброблювана сировина (наприклад, вологий матеріал), який обробляється під час руху до протилежного торця барабана 1 (наприклад, взаємодіє з сушильними агентом) і у вигляді готового продукту через розвантажувальну камеру 6 видаляється з барабана 1. Під час роботи апарата крутний момент від колеса 10 урухомника 9 передається урухомлювальній шестірні 4 і від неї - на барабан 1. Радіальні навантаження від барабана 1 передаються на опорні ролики 11 і 12 опорної 7 та опорно-упорної 8 станцій, а осьові - на упорні ролики 13 опорно-упорної станції 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Барабанний апарат, що містить циліндричний барабан з бандажами, урухомлювальною шестірнею, завантажувальну й розвантажувальну камери, опорну та опорно-упорну станції, а також урухомник обертання барабана з колесом, що перебуває в зачепленні з урухомлювальною шестірнею барабана, який відрізняється тим, що урухомлювальну шестірню споряджено внутрішніми зубцями й розміщено всередині барабана на його торці з боку завантажувальної станції. 1 UA 68880 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
