1. Барабанний апарат, що містить обертовий барабан з бандажами, опорно-упорну та опорну станції з роликами, який відрізняється тим, що на роликах опорної станції закріплено нескінченний ланцюг, при цьому ланцюг, а також ролики опорної станції та відповідний бандаж обертового барабана мають засоби зачеплення між собою, а один з роликів опорної станції виконано урухомлювальним.

2. Апарат за п. 1, який відрізняється тим, що засоби зачеплення ланцюга виконано у вигляді виступів, а ролики опорної станції та відповідного бандажа - у вигляді западин.

3. Апарат за п. 2, який відрізняється тим, що засоби зачеплення ланцюга виконано у вигляді отворів, а ролики опорної станції та відповідного бандажа - у вигляді виступів.

Текст

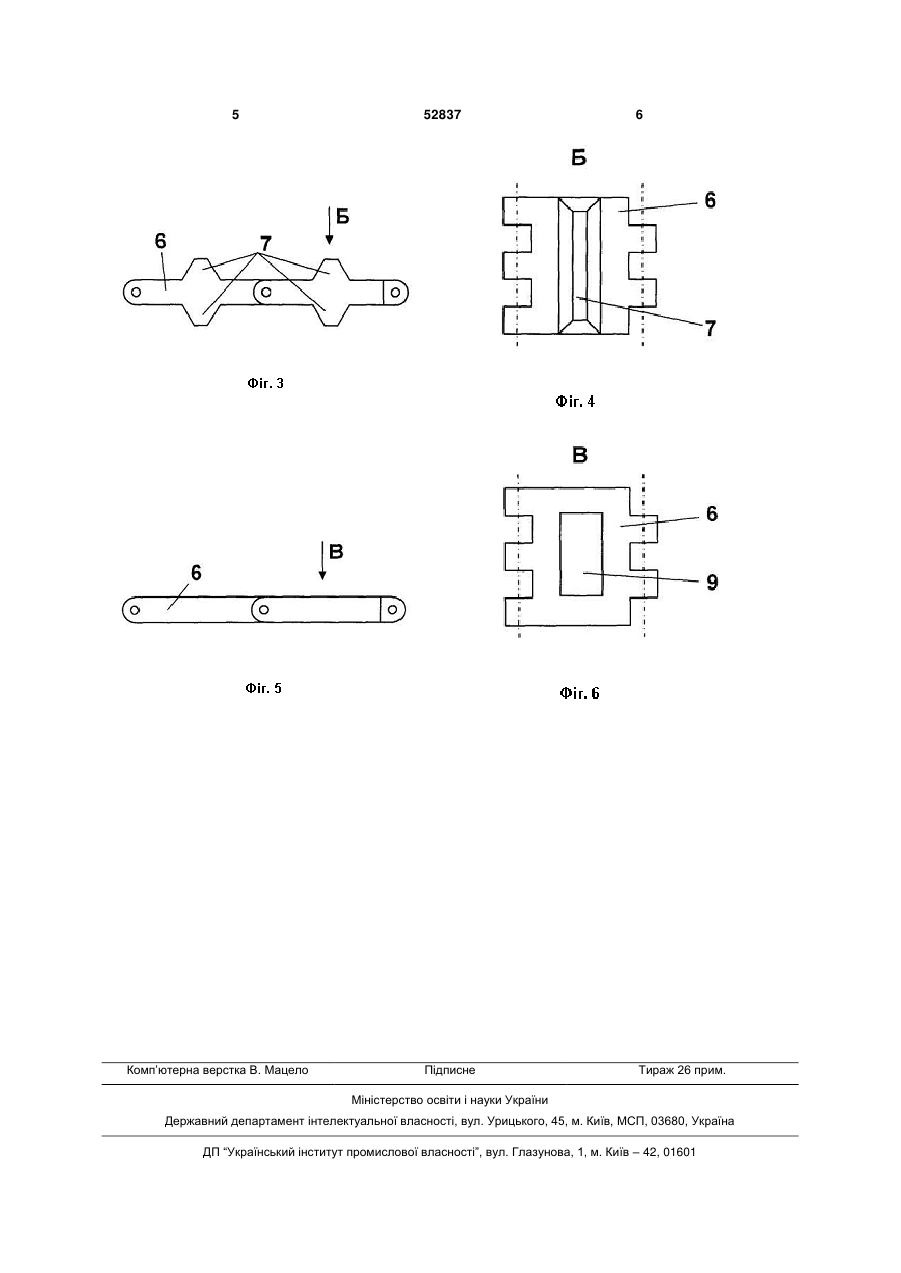

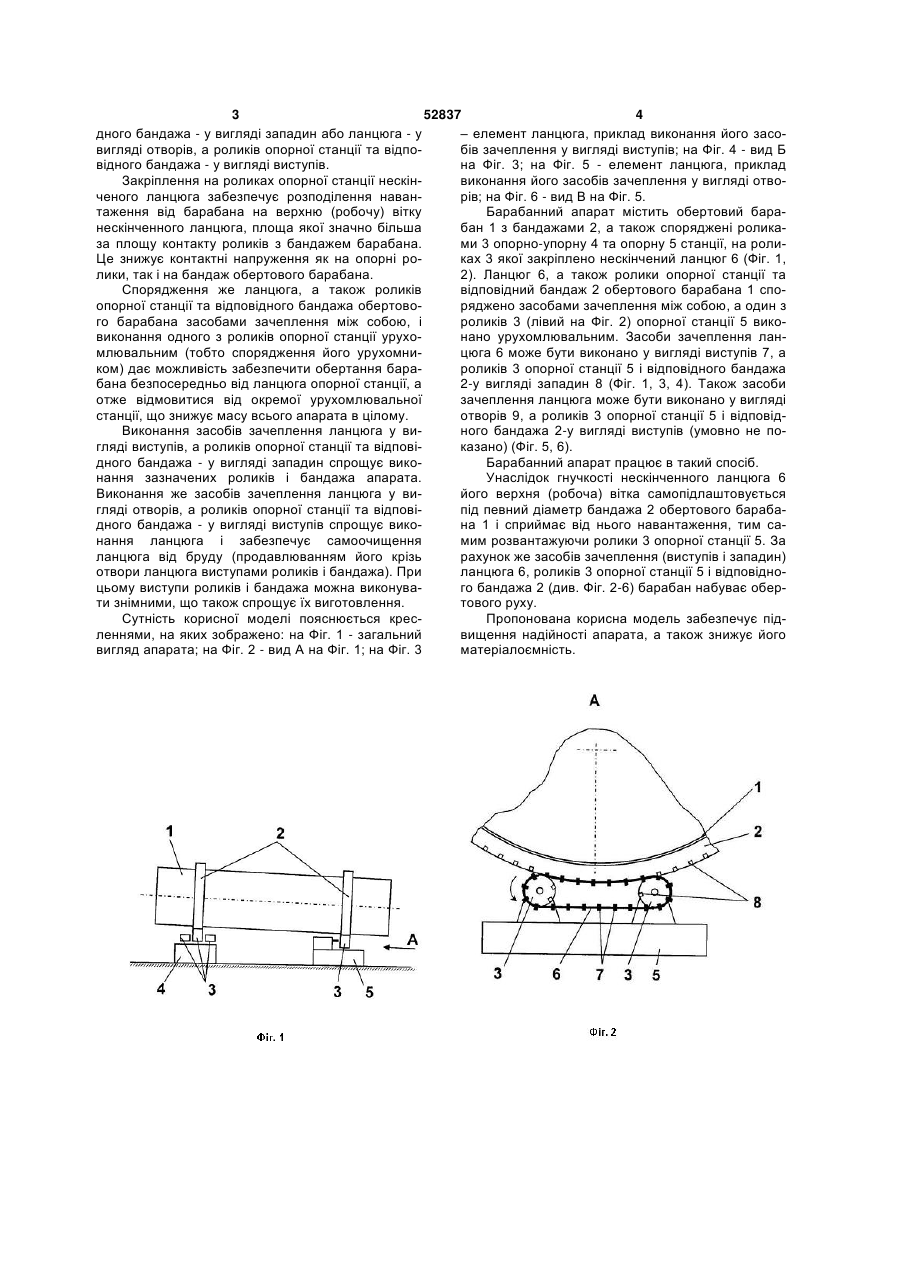

1. Барабанний апарат, що містить обертовий барабан з бандажами, опорно-упорну та опорну станції з роликами, який відрізняється тим, що на роликах опорної станції закріплено нескінченний 3 52837 4 дного бандажа - у вигляді западин або ланцюга - у – елемент ланцюга, приклад виконання його засовигляді отворів, а роликів опорної станції та відпобів зачеплення у вигляді виступів; на Фіг. 4 - вид Б відного бандажа - у вигляді виступів. на Фіг. 3; на Фіг. 5 - елемент ланцюга, приклад Закріплення на роликах опорної станції нескінвиконання його засобів зачеплення у вигляді отвоченого ланцюга забезпечує розподілення наванрів; на Фіг. 6 - вид В на Фіг. 5. таження від барабана на верхню (робочу) вітку Барабанний апарат містить обертовий баранескінченного ланцюга, площа якої значно більша бан 1 з бандажами 2, а також споряджені роликаза площу контакту роликів з бандажем барабана. ми 3 опорно-упорну 4 та опорну 5 станції, на ролиЦе знижує контактні напруження як на опорні роках 3 якої закріплено нескінчений ланцюг 6 (Фіг. 1, лики, так і на бандаж обертового барабана. 2). Ланцюг 6, а також ролики опорної станції та Спорядження же ланцюга, а також роликів відповідний бандаж 2 обертового барабана 1 споопорної станції та відповідного бандажа обертоворяджено засобами зачеплення між собою, а один з го барабана засобами зачеплення між собою, і роликів 3 (лівий на Фіг. 2) опорної станції 5 виковиконання одного з роликів опорної станції урухонано урухомлювальним. Засоби зачеплення ланмлювальним (тобто спорядження його урухомницюга 6 може бути виконано у вигляді виступів 7, а ком) дає можливість забезпечити обертання барароликів 3 опорної станції 5 і відповідного бандажа бана безпосередньо від ланцюга опорної станції, а 2-у вигляді западин 8 (Фіг. 1, 3, 4). Також засоби отже відмовитися від окремої урухомлювальної зачеплення ланцюга може бути виконано у вигляді станції, що знижує масу всього апарата в цілому. отворів 9, а роликів 3 опорної станції 5 і відповідВиконання засобів зачеплення ланцюга у виного бандажа 2-у вигляді виступів (умовно не погляді виступів, а роликів опорної станції та відповіказано) (Фіг. 5, 6). дного бандажа - у вигляді западин спрощує викоБарабанний апарат працює в такий спосіб. нання зазначених роликів і бандажа апарата. Унаслідок гнучкості нескінченного ланцюга 6 Виконання же засобів зачеплення ланцюга у вийого верхня (робоча) вітка самопідлаштовується гляді отворів, а роликів опорної станції та відповіпід певний діаметр бандажа 2 обертового барабадного бандажа - у вигляді виступів спрощує викона 1 і сприймає від нього навантаження, тим санання ланцюга і забезпечує самоочищення мим розвантажуючи ролики 3 опорної станції 5. За ланцюга від бруду (продавлюванням його крізь рахунок же засобів зачеплення (виступів і западин) отвори ланцюга виступами роликів і бандажа). При ланцюга 6, роликів 3 опорної станції 5 і відповідноцьому виступи роликів і бандажа можна виконуваго бандажа 2 (див. Фіг. 2-6) барабан набуває оберти знімними, що також спрощує їх виготовлення. тового руху. Сутність корисної моделі пояснюється кресПропонована корисна модель забезпечує підленнями, на яких зображено: на Фіг. 1 - загальний вищення надійності апарата, а також знижує його вигляд апарата; на Фіг. 2 - вид А на Фіг. 1; на Фіг. 3 матеріалоємність. 5 Комп’ютерна верстка В. Мацело 52837 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
