Захоплювач вантажу

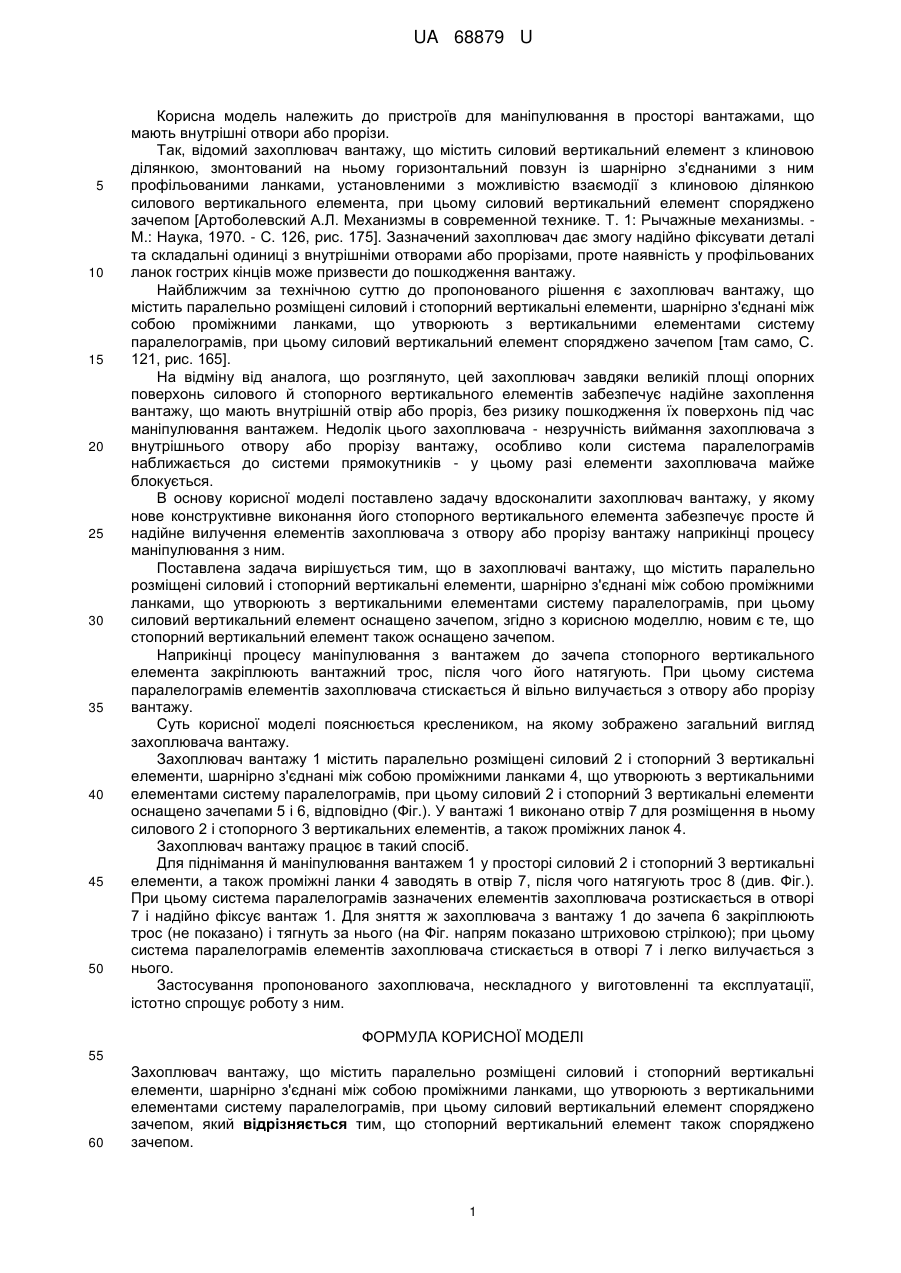

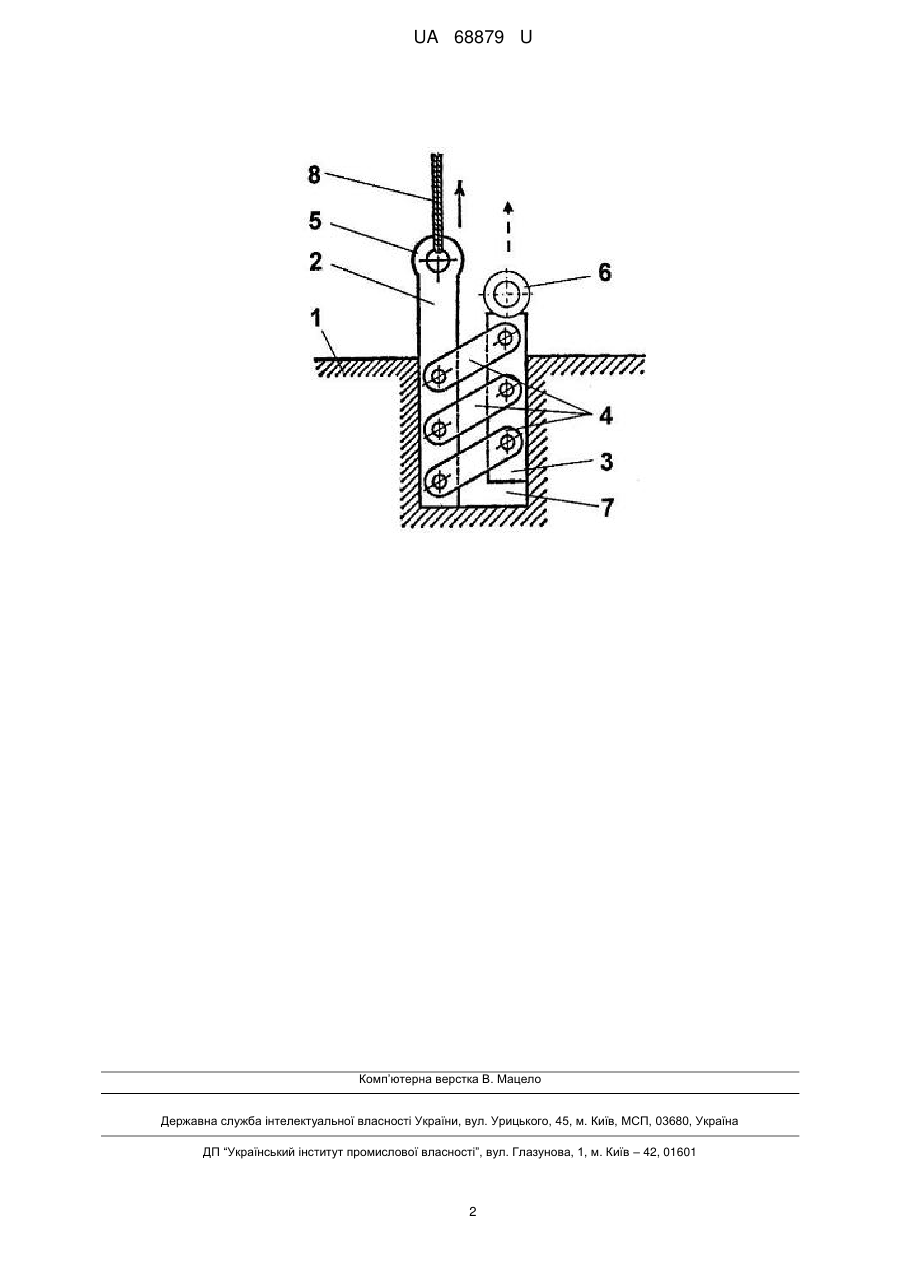

Реферат: UA 68879 U UA 68879 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для маніпулювання в просторі вантажами, що мають внутрішні отвори або прорізи. Так, відомий захоплювач вантажу, що містить силовий вертикальний елемент з клиновою ділянкою, змонтований на ньому горизонтальний повзун із шарнірно з'єднаними з ним профільованими ланками, установленими з можливістю взаємодії з клиновою ділянкою силового вертикального елемента, при цьому силовий вертикальний елемент споряджено зачепом [Артоболевский А.Л. Механизмы в современной технике. Т. 1: Рычажные механизмы. М.: Наука, 1970. - С. 126, рис. 175]. Зазначений захоплювач дає змогу надійно фіксувати деталі та складальні одиниці з внутрішніми отворами або прорізами, проте наявність у профільованих ланок гострих кінців може призвести до пошкодження вантажу. Найближчим за технічною суттю до пропонованого рішення є захоплювач вантажу, що містить паралельно розміщені силовий і стопорний вертикальні елементи, шарнірно з'єднані між собою проміжними ланками, що утворюють з вертикальними елементами систему паралелограмів, при цьому силовий вертикальний елемент споряджено зачепом [там само, С. 121, рис. 165]. На відміну від аналога, що розглянуто, цей захоплювач завдяки великій площі опорних поверхонь силового й стопорного вертикального елементів забезпечує надійне захоплення вантажу, що мають внутрішній отвір або проріз, без ризику пошкодження їх поверхонь під час маніпулювання вантажем. Недолік цього захоплювача - незручність виймання захоплювача з внутрішнього отвору або прорізу вантажу, особливо коли система паралелограмів наближається до системи прямокутників - у цьому разі елементи захоплювача майже блокується. В основу корисної моделі поставлено задачу вдосконалити захоплювач вантажу, у якому нове конструктивне виконання його стопорного вертикального елемента забезпечує просте й надійне вилучення елементів захоплювача з отвору або прорізу вантажу наприкінці процесу маніпулювання з ним. Поставлена задача вирішується тим, що в захоплювачі вантажу, що містить паралельно розміщені силовий і стопорний вертикальні елементи, шарнірно з'єднані між собою проміжними ланками, що утворюють з вертикальними елементами систему паралелограмів, при цьому силовий вертикальний елемент оснащено зачепом, згідно з корисною моделлю, новим є те, що стопорний вертикальний елемент також оснащено зачепом. Наприкінці процесу маніпулювання з вантажем до зачепа стопорного вертикального елемента закріплюють вантажний трос, після чого його натягують. При цьому система паралелограмів елементів захоплювача стискається й вільно вилучається з отвору або прорізу вантажу. Суть корисної моделі пояснюється креслеником, на якому зображено загальний вигляд захоплювача вантажу. Захоплювач вантажу 1 містить паралельно розміщені силовий 2 і стопорний 3 вертикальні елементи, шарнірно з'єднані між собою проміжними ланками 4, що утворюють з вертикальними елементами систему паралелограмів, при цьому силовий 2 і стопорний 3 вертикальні елементи оснащено зачепами 5 і 6, відповідно (Фіг.). У вантажі 1 виконано отвір 7 для розміщення в ньому силового 2 і стопорного 3 вертикальних елементів, а також проміжних ланок 4. Захоплювач вантажу працює в такий спосіб. Для піднімання й маніпулювання вантажем 1 у просторі силовий 2 і стопорний 3 вертикальні елементи, а також проміжні ланки 4 заводять в отвір 7, після чого натягують трос 8 (див. Фіг.). При цьому система паралелограмів зазначених елементів захоплювача розтискається в отворі 7 і надійно фіксує вантаж 1. Для зняття ж захоплювача з вантажу 1 до зачепа 6 закріплюють трос (не показано) і тягнуть за нього (на Фіг. напрям показано штриховою стрілкою); при цьому система паралелограмів елементів захоплювача стискається в отворі 7 і легко вилучається з нього. Застосування пропонованого захоплювача, нескладного у виготовленні та експлуатації, істотно спрощує роботу з ним. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Захоплювач вантажу, що містить паралельно розміщені силовий і стопорний вертикальні елементи, шарнірно з'єднані між собою проміжними ланками, що утворюють з вертикальними елементами систему паралелограмів, при цьому силовий вертикальний елемент споряджено зачепом, який відрізняється тим, що стопорний вертикальний елемент також споряджено зачепом. 1 UA 68879 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
