Датчик

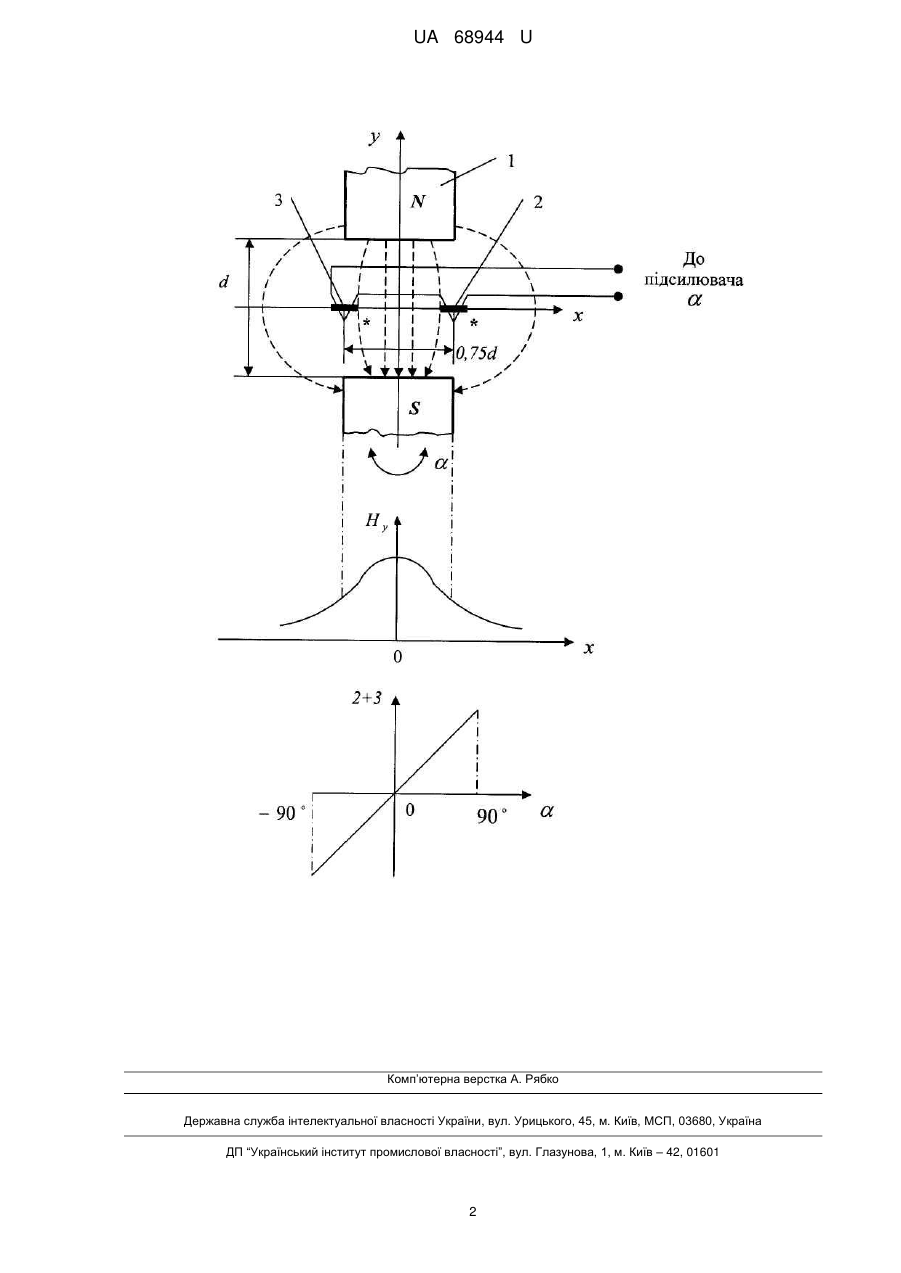

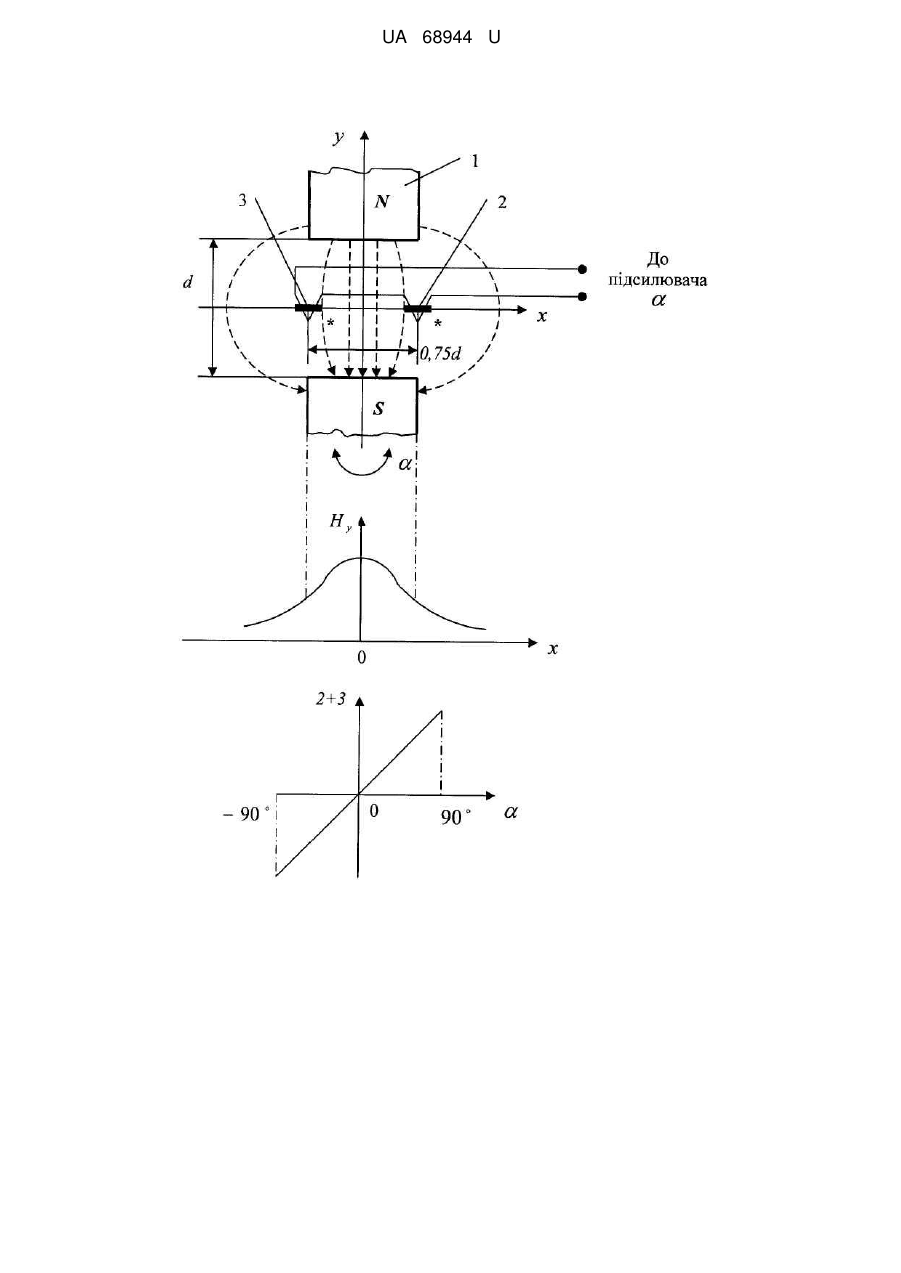

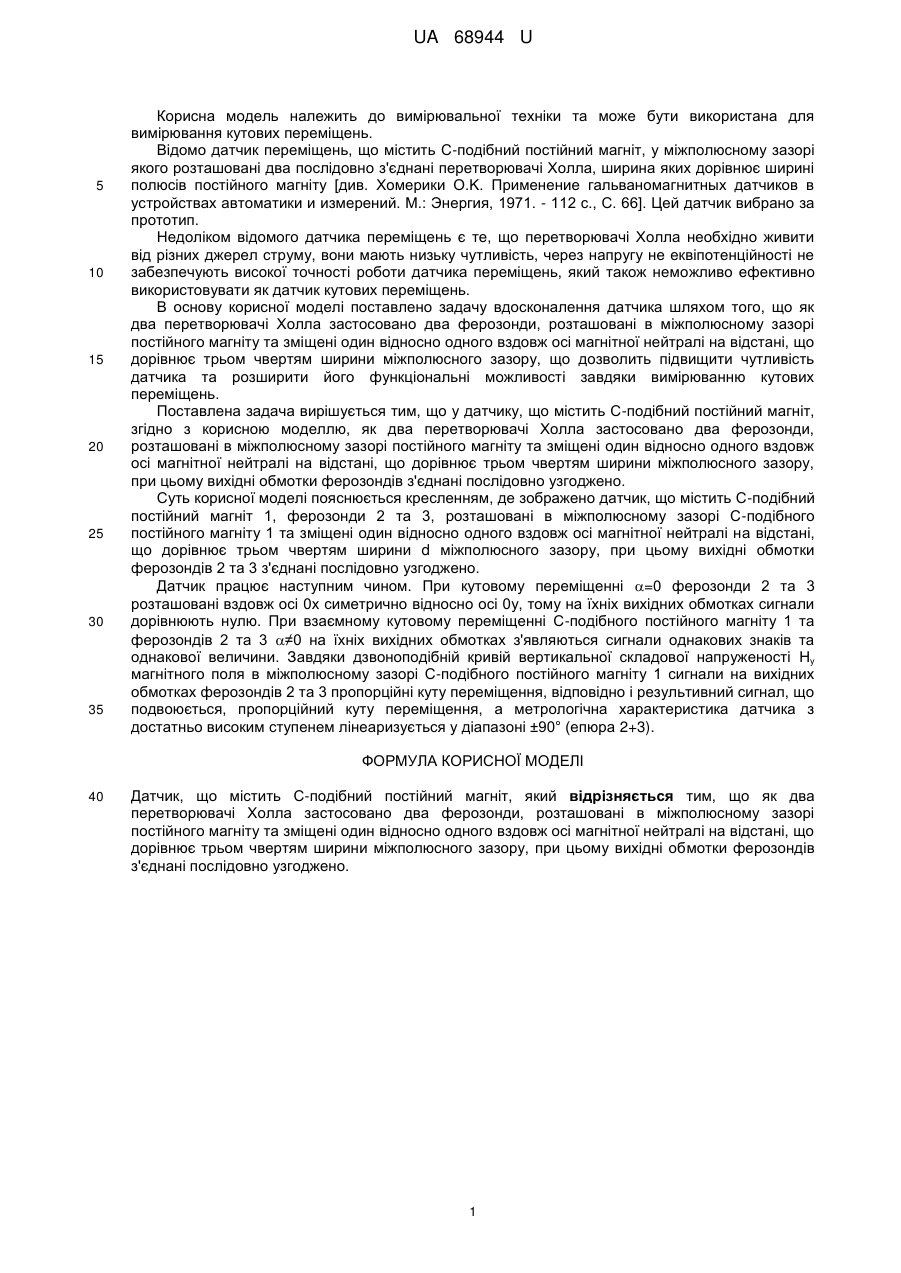

Реферат: UA 68944 U UA 68944 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання кутових переміщень. Відомо датчик переміщень, що містить С-подібний постійний магніт, у міжполюсному зазорі якого розташовані два послідовно з'єднані перетворювачі Холла, ширина яких дорівнює ширині полюсів постійного магніту [див. Хомерики O.K. Применение гальваномагнитных датчиков в устройствах автоматики и измерений. М.: Энергия, 1971. - 112 с., С. 66]. Цей датчик вибрано за прототип. Недоліком відомого датчика переміщень є те, що перетворювачі Холла необхідно живити від різних джерел струму, вони мають низьку чутливість, через напругу не еквіпотенційності не забезпечують високої точності роботи датчика переміщень, який також неможливо ефективно використовувати як датчик кутових переміщень. В основу корисної моделі поставлено задачу вдосконалення датчика шляхом того, що як два перетворювачі Холла застосовано два ферозонди, розташовані в міжполюсному зазорі постійного магніту та зміщені один відносно одного вздовж осі магнітної нейтралі на відстані, що дорівнює трьом чвертям ширини міжполюсного зазору, що дозволить підвищити чутливість датчика та розширити його функціональні можливості завдяки вимірюванню кутових переміщень. Поставлена задача вирішується тим, що у датчику, що містить С-подібний постійний магніт, згідно з корисною моделлю, як два перетворювачі Холла застосовано два ферозонди, розташовані в міжполюсному зазорі постійного магніту та зміщені один відносно одного вздовж осі магнітної нейтралі на відстані, що дорівнює трьом чвертям ширини міжполюсного зазору, при цьому вихідні обмотки ферозондів з'єднані послідовно узгоджено. Суть корисної моделі пояснюється кресленням, де зображено датчик, що містить С-подібний постійний магніт 1, ферозонди 2 та 3, розташовані в міжполюсному зазорі С-подібного постійного магніту 1 та зміщені один відносно одного вздовж осі магнітної нейтралі на відстані, що дорівнює трьом чвертям ширини d міжполюсного зазору, при цьому вихідні обмотки ферозондів 2 та 3 з'єднані послідовно узгоджено. Датчик працює наступним чином. При кутовому переміщенні =0 ферозонди 2 та 3 розташовані вздовж осі 0х симетрично відносно осі 0у, тому на їхніх вихідних обмотках сигнали дорівнюють нулю. При взаємному кутовому переміщенні С-подібного постійного магніту 1 та ферозондів 2 та 3 ≠0 на їхніх вихідних обмотках з'являються сигнали однакових знаків та однакової величини. Завдяки дзвоноподібній кривій вертикальної складової напруженості Ну магнітного поля в міжполюсному зазорі С-подібного постійного магніту 1 сигнали на вихідних обмотках ферозондів 2 та 3 пропорційні куту переміщення, відповідно і результивний сигнал, що подвоюється, пропорційний куту переміщення, а метрологічна характеристика датчика з достатньо високим ступенем лінеаризується у діапазоні ±90° (епюра 2+3). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Датчик, що містить С-подібний постійний магніт, який відрізняється тим, що як два перетворювачі Холла застосовано два ферозонди, розташовані в міжполюсному зазорі постійного магніту та зміщені один відносно одного вздовж осі магнітної нейтралі на відстані, що дорівнює трьом чвертям ширини міжполюсного зазору, при цьому вихідні обмотки ферозондів з'єднані послідовно узгоджено. 1 UA 68944 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
