Датчик переміщень

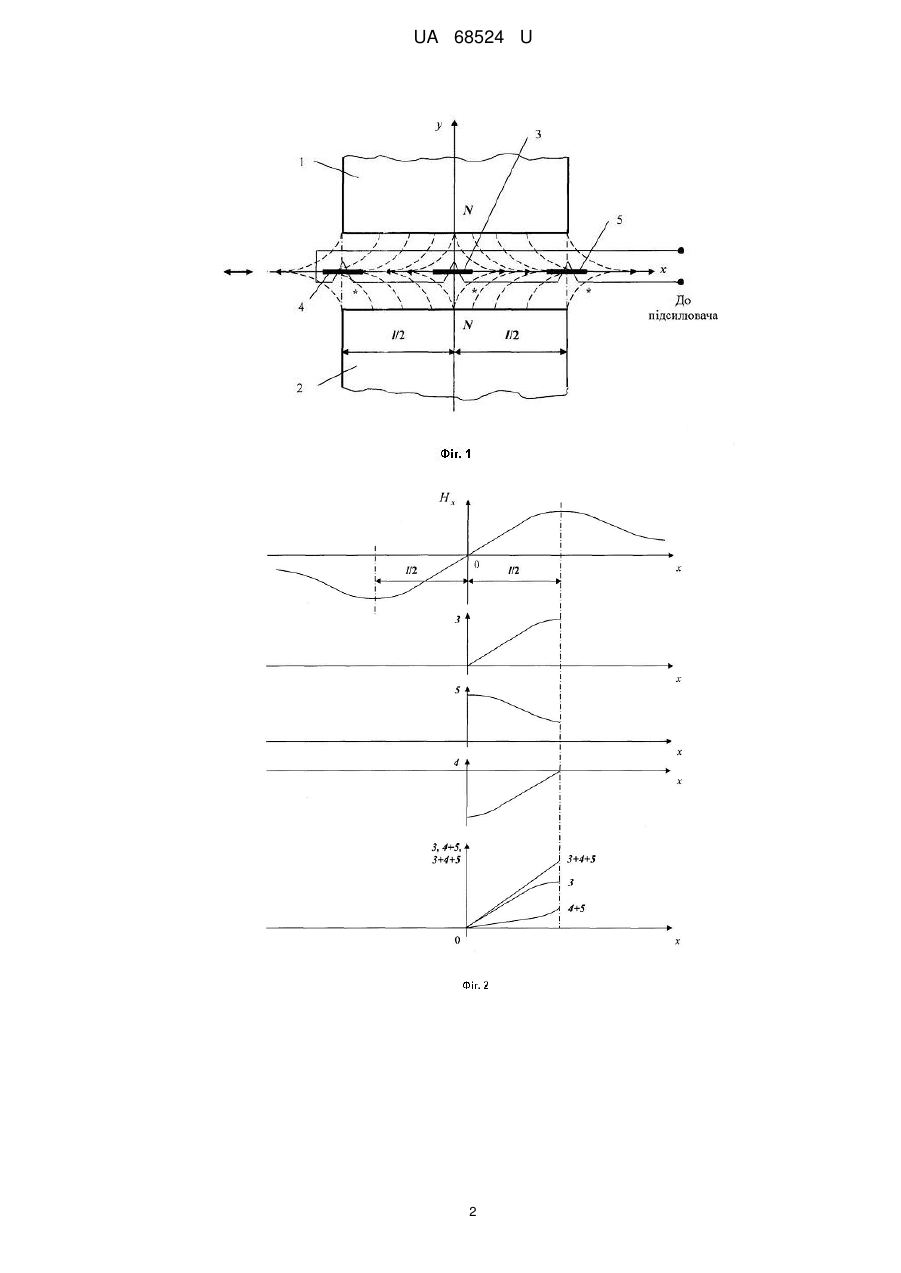

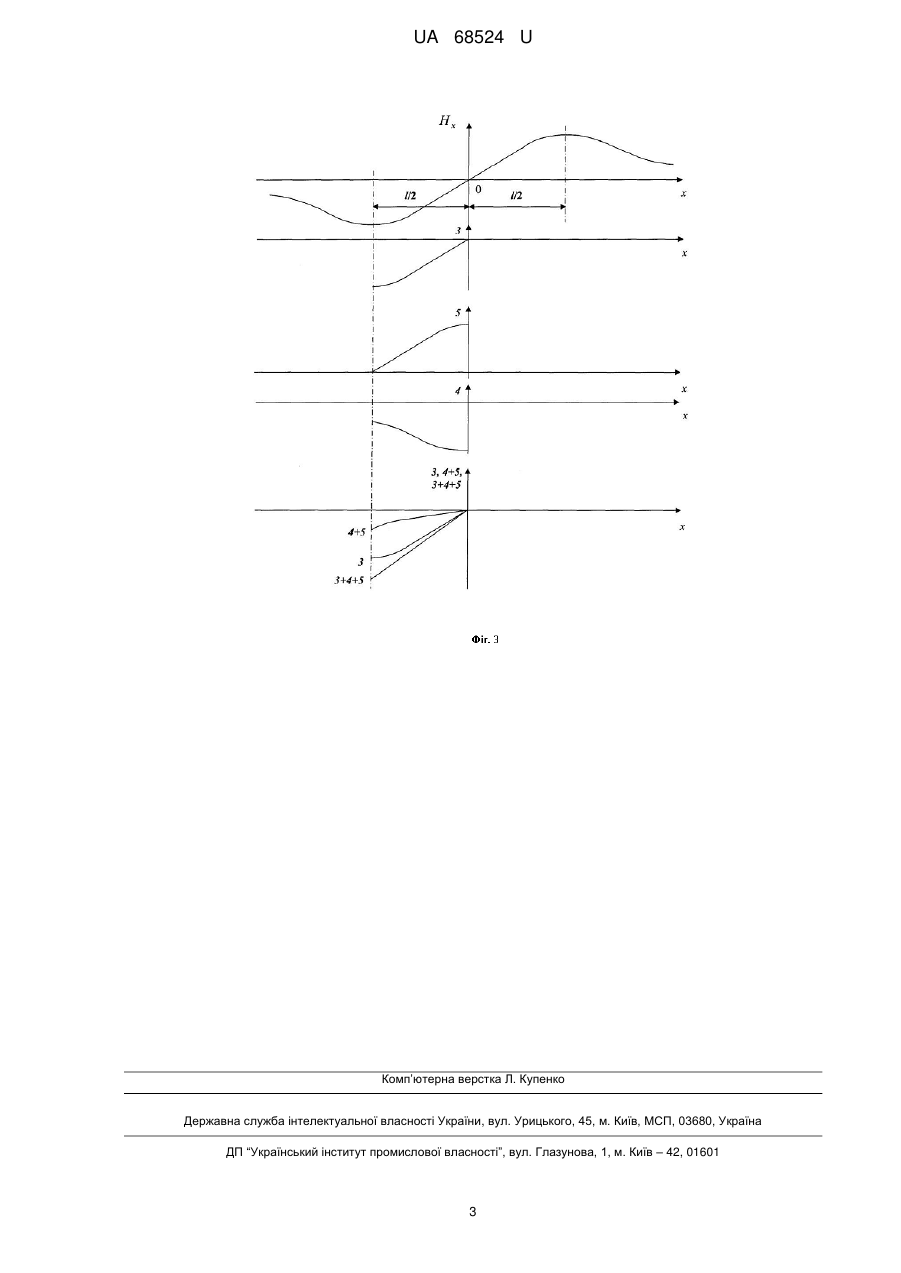

Реферат: UA 68524 U UA 68524 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання переміщень. Відомий датчик переміщень, що містить два постійні магніти, у міжполюсному зазорі однойменних полюсів яких розташований датчик Холла [див. Хомерики O.К. Применение гальваномагнитных датчиков в устройствах автоматики и измерений. - М.: Энергия, 1971. - 112 с.]. Цей датчик вибрано за прототип. Недоліком відомого датчика переміщень є те, що датчик Холла має низьку чутливість, через напругу нееквіпотенційності не забезпечує високої точності роботи датчика переміщень, який крім того має недостатню лінійність метрологічної характеристики. В основу корисної моделі поставлено задачу вдосконалення датчика переміщень шляхом того, що як датчик Холла застосовано три ферозонди, розташовані в міжполюсному зазорі постійних магнітів, перший з яких розміщений в центрі міжполюсного зазору, другий та третій ферозонди - симетрично від нього на відстані, що дорівнює половині ширини полюсів постійних магнітів, що дозволить підвищити чутливість роботи датчика переміщень та лінійність його метрологічної характеристики. Поставлена задача вирішується тим, що у датчику переміщень, що містить два постійні магніти, згідно з корисною моделлю, як датчик Холла застосовано три ферозонди, розташовані в міжполюсному зазорі однойменних полюсів постійних магнітів, перший з яких розміщений в центрі міжполюсного зазору, другий та третій ферозонди - симетрично від нього на відстані, що дорівнює половині ширині полюсів постійних магнітів, причому вихідні обмотки ферозондів з'єднані послідовно узгоджено. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено датчик переміщення, що містить два постійні магніти 1 та 2, ферозонди 3-5, перший 3 з яких розташовано в центрі міжполюсного зазору однойменних полюсів постійних магнітів 1 та 2, другий 4 та третій 5 ферозонди розміщені симетрично від центру міжполюсного зазору на відстані, що дорівнює половині ширини полюсів постійних магнітів 1 та 2, при цьому вихідні обмотки ферозондів 3-5 з'єднані послідовно узгоджено. При цьому ферозонди 3-5 зчитують горизонтальну складову напруженості Нх магнітного поля. На фіг. 2 та фіг. 3 наведено діаграми роботи датчика переміщень. Датчик переміщень працює наступним чином. При переміщенні, що дорівнює нулю, на вихідній обмотці першого ферозонда 3 сигнал дорівнює нулю, а на вихідних обмотках другого та третього ферозондів 4 та 5 сигнали мають однакові абсолютні величини протилежних знаків, тому результівний сигнал датчика дорівнює нулю. При переміщенні ферозондів 3-5 відносно постійних магнітів 1 та 2 вздовж осі х праворуч на вихідній обмотці першого ферозонда 3 сигнал збільшується (епюра 3, фіг. 2), на вихідних обмотках третього та другого ферозондів 5 та 4 сигнали зменшуються (епюри 5, 4, фіг. 2). Результівний сигнал ферозондів 3-5 пропорційний величині переміщення, він алгебраїчно підсумовується (епюра 3+4+5, фіг. 2), що призводить до збільшення корисного сигналу та лінеаризації метрологічної характеристики датчика переміщень. При переміщенні ферозондів 3-5 відносно постійних магнітів 1 та 2 вздовж осі х ліворуч датчик переміщень працює аналогічно (епюри 3, 5, 4, 3+4+5, фіг. 3). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Датчик переміщень, що містить два постійні магніти, який відрізняється тим, що як датчик Холла застосовано три ферозонди, розташовані в міжполюсному зазорі однойменних полюсів постійних магнітів, перший з яких розміщений в центрі міжполюсного зазору, другий та третій ферозонди - симетрично від нього на відстані, що дорівнює половині ширини полюсів постійних магнітів, причому вихідні обмотки ферозондів з'єднані послідовно узгоджено. 1 UA 68524 U 2 UA 68524 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
