Двоканальний магнітомодуляційний датчик

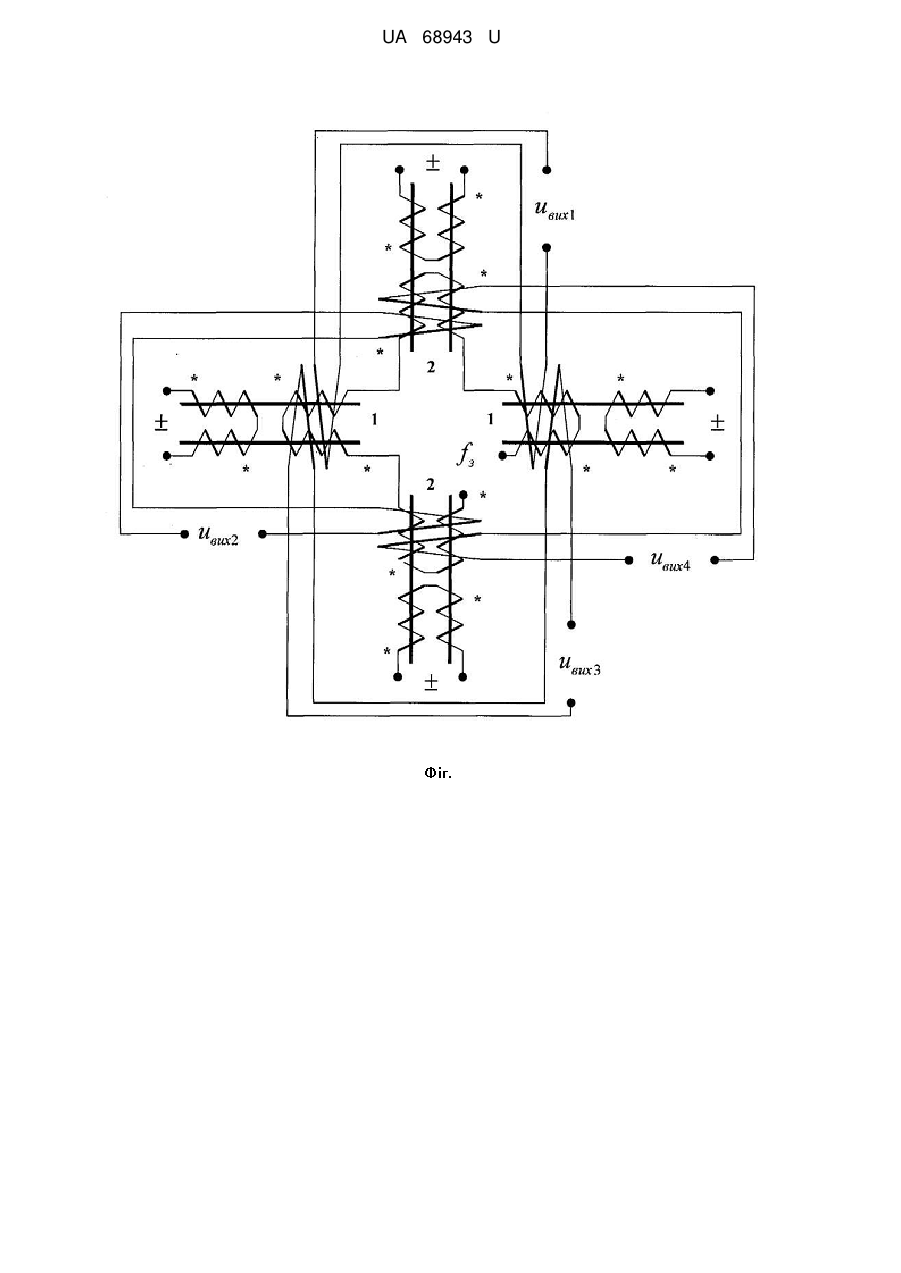

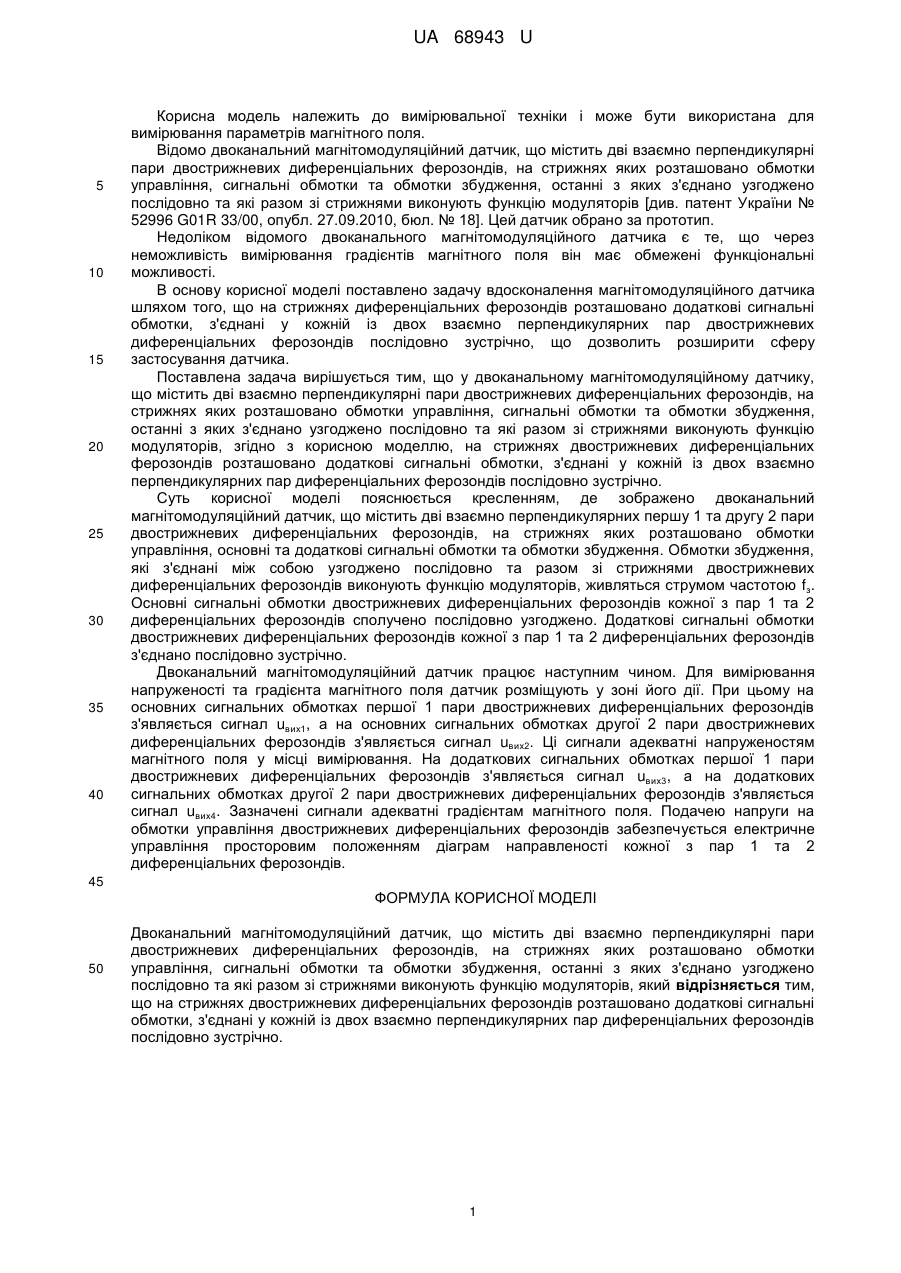

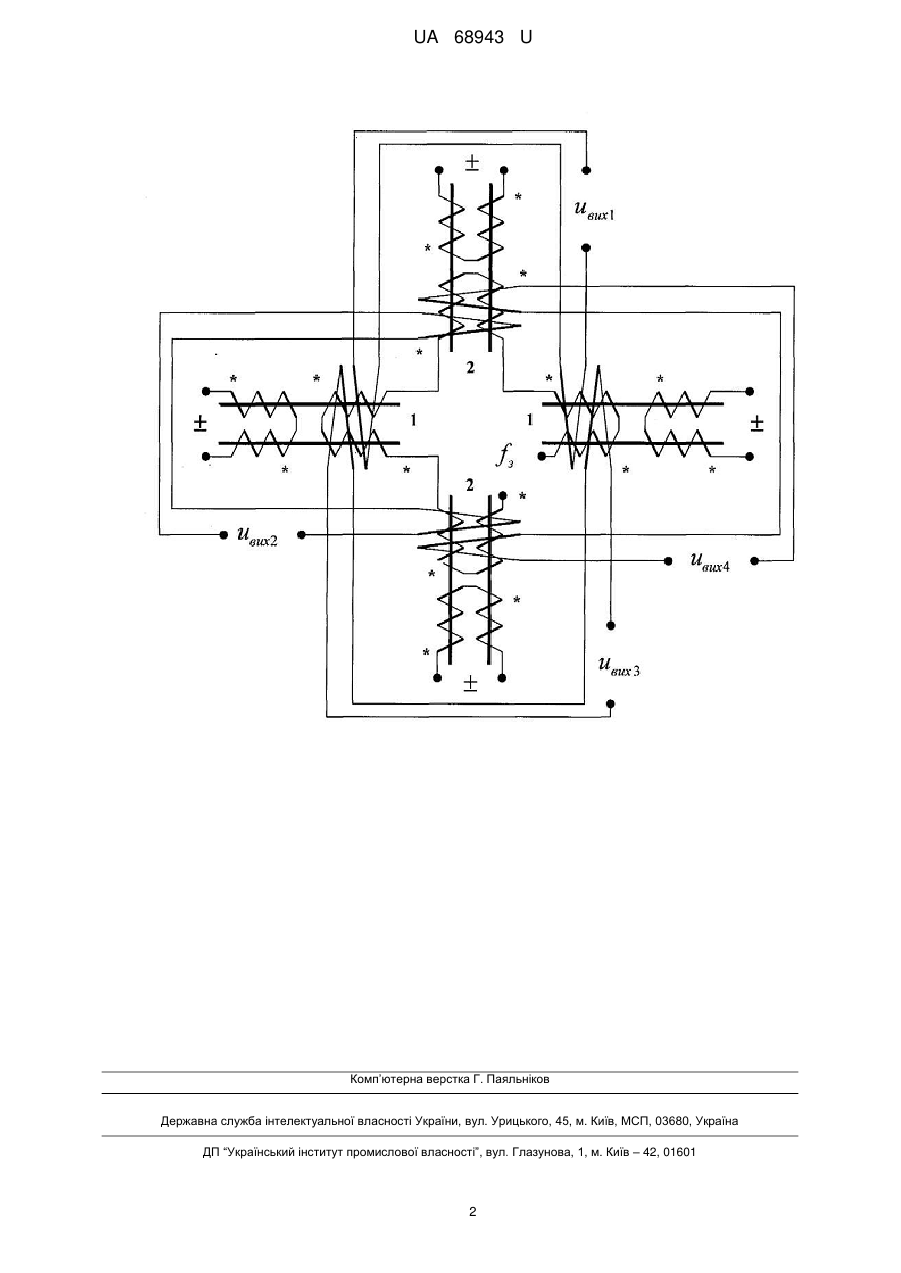

Реферат: UA 68943 U UA 68943 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки і може бути використана для вимірювання параметрів магнітного поля. Відомо двоканальний магнітомодуляційний датчик, що містить дві взаємно перпендикулярні пари двострижневих диференціальних ферозондів, на стрижнях яких розташовано обмотки управління, сигнальні обмотки та обмотки збудження, останні з яких з'єднано узгоджено послідовно та які разом зі стрижнями виконують функцію модуляторів [див. патент України № 52996 G01R 33/00, опубл. 27.09.2010, бюл. № 18]. Цей датчик обрано за прототип. Недоліком відомого двоканального магнітомодуляційного датчика є те, що через неможливість вимірювання градієнтів магнітного поля він має обмежені функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення магнітомодуляційного датчика шляхом того, що на стрижнях диференціальних ферозондів розташовано додаткові сигнальні обмотки, з'єднані у кожній із двох взаємно перпендикулярних пар двострижневих диференціальних ферозондів послідовно зустрічно, що дозволить розширити сферу застосування датчика. Поставлена задача вирішується тим, що у двоканальному магнітомодуляційному датчику, що містить дві взаємно перпендикулярні пари двострижневих диференціальних ферозондів, на стрижнях яких розташовано обмотки управління, сигнальні обмотки та обмотки збудження, останні з яких з'єднано узгоджено послідовно та які разом зі стрижнями виконують функцію модуляторів, згідно з корисною моделлю, на стрижнях двострижневих диференціальних ферозондів розташовано додаткові сигнальні обмотки, з'єднані у кожній із двох взаємно перпендикулярних пар диференціальних ферозондів послідовно зустрічно. Суть корисної моделі пояснюється кресленням, де зображено двоканальний магнітомодуляційний датчик, що містить дві взаємно перпендикулярних першу 1 та другу 2 пари двострижневих диференціальних ферозондів, на стрижнях яких розташовано обмотки управління, основні та додаткові сигнальні обмотки та обмотки збудження. Обмотки збудження, які з'єднані між собою узгоджено послідовно та разом зі стрижнями двострижневих диференціальних ферозондів виконують функцію модуляторів, живляться струмом частотою fз. Основні сигнальні обмотки двострижневих диференціальних ферозондів кожної з пар 1 та 2 диференціальних ферозондів сполучено послідовно узгоджено. Додаткові сигнальні обмотки двострижневих диференціальних ферозондів кожної з пар 1 та 2 диференціальних ферозондів з'єднано послідовно зустрічно. Двоканальний магнітомодуляційний датчик працює наступним чином. Для вимірювання напруженості та градієнта магнітного поля датчик розміщують у зоні його дії. При цьому на основних сигнальних обмотках першої 1 пари двострижневих диференціальних ферозондів з'являється сигнал uвих1, а на основних сигнальних обмотках другої 2 пари двострижневих диференціальних ферозондів з'являється сигнал uвих2. Ці сигнали адекватні напруженостям магнітного поля у місці вимірювання. На додаткових сигнальних обмотках першої 1 пари двострижневих диференціальних ферозондів з'являється сигнал uвих3, а на додаткових сигнальних обмотках другої 2 пари двострижневих диференціальних ферозондів з'являється сигнал uвих4. Зазначені сигнали адекватні градієнтам магнітного поля. Подачею напруги на обмотки управління двострижневих диференціальних ферозондів забезпечується електричне управління просторовим положенням діаграм направленості кожної з пар 1 та 2 диференціальних ферозондів. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Двоканальний магнітомодуляційний датчик, що містить дві взаємно перпендикулярні пари двострижневих диференціальних ферозондів, на стрижнях яких розташовано обмотки управління, сигнальні обмотки та обмотки збудження, останні з яких з'єднано узгоджено послідовно та які разом зі стрижнями виконують функцію модуляторів, який відрізняється тим, що на стрижнях двострижневих диференціальних ферозондів розташовано додаткові сигнальні обмотки, з'єднані у кожній із двох взаємно перпендикулярних пар диференціальних ферозондів послідовно зустрічно. 1 UA 68943 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
