Інформаційно-напруговий дріт

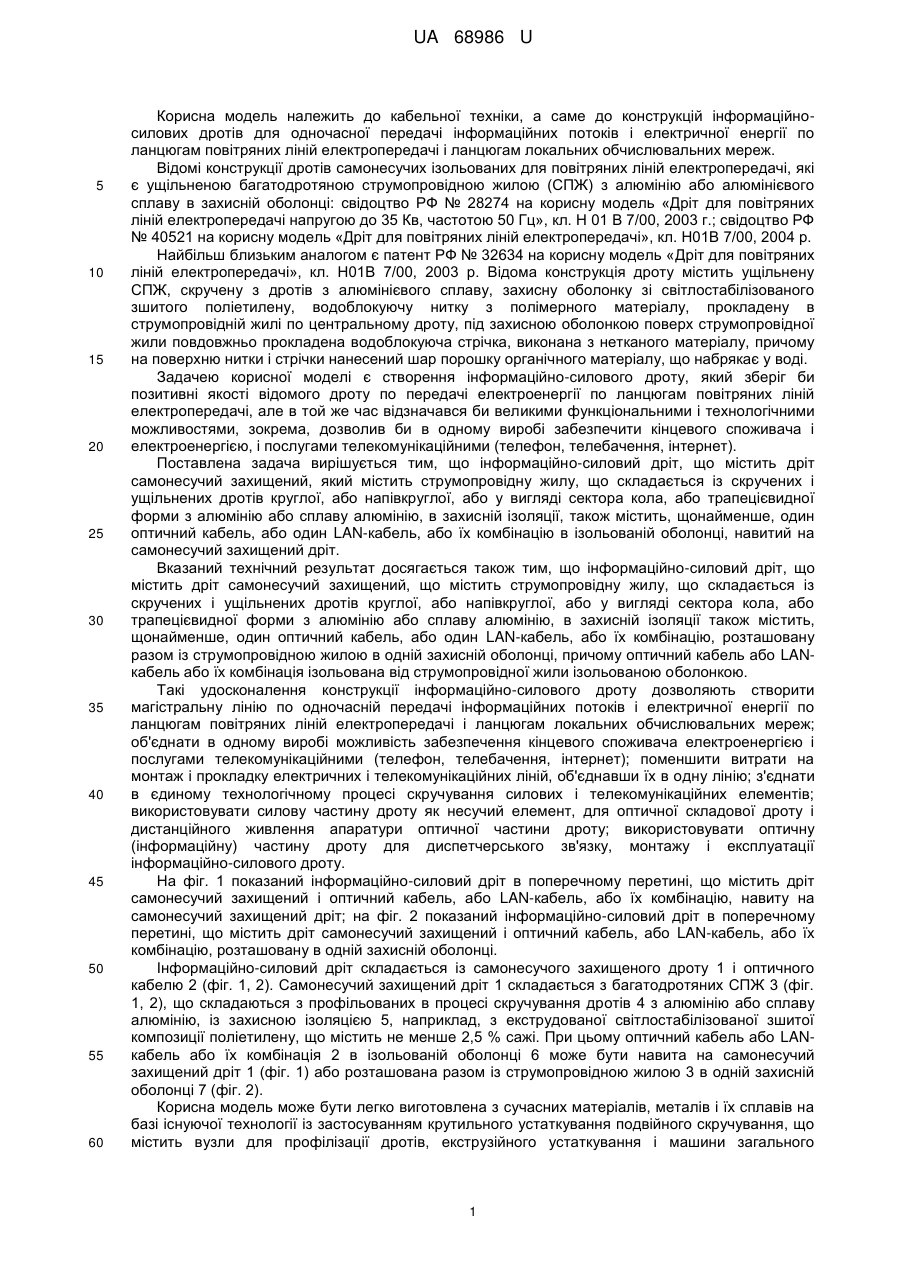

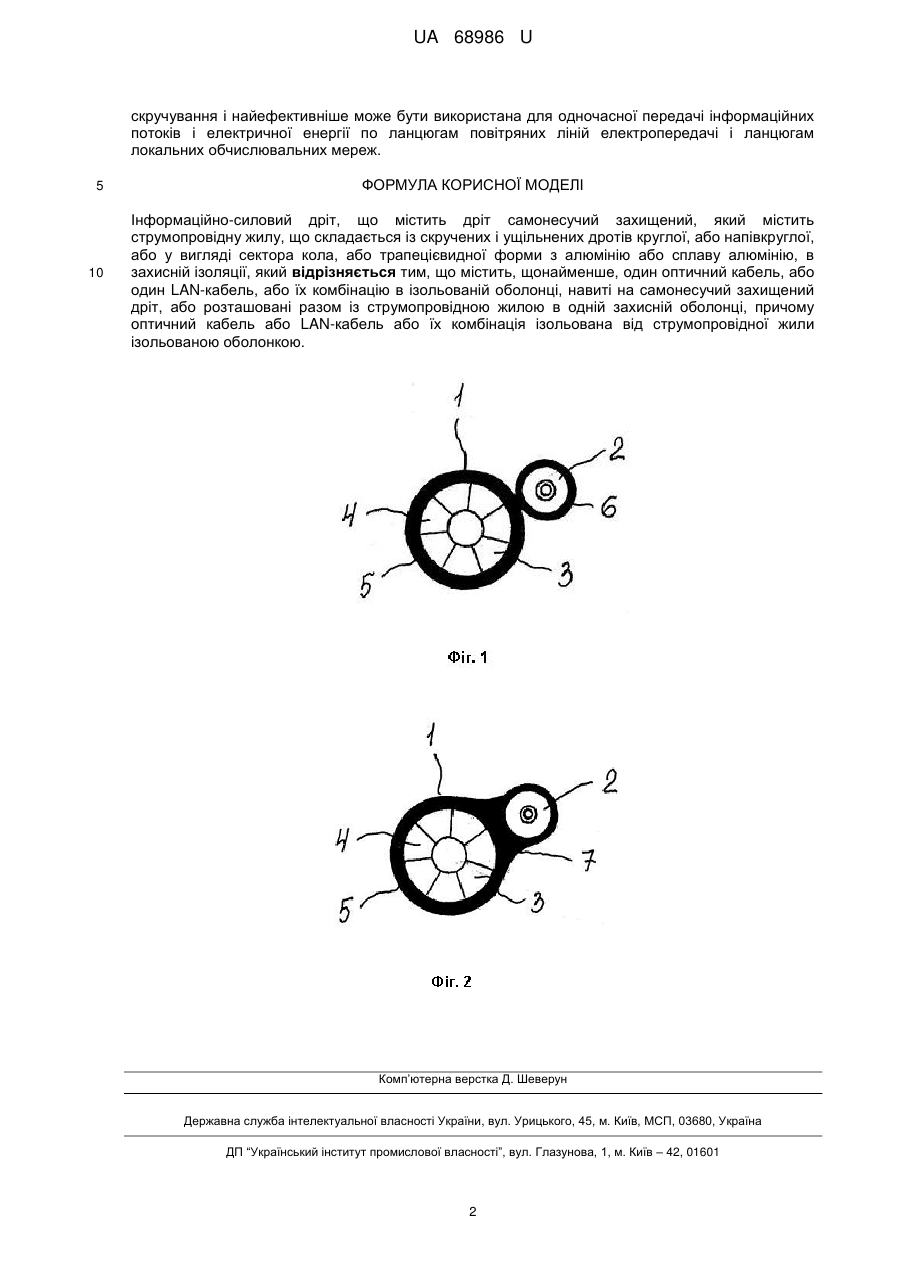

Реферат: Інформаційно-силовий дріт містить дріт самонесучий захищений, який містить струмопровідну жилу, що складається із скручених і ущільнених дротів круглої, або напівкруглої, або у вигляді сектора кола, або трапецієвидної форми з алюмінію або сплаву алюмінію, в захисній ізоляції. Додатково містить, щонайменше, один оптичний кабель, або один LAN-кабель, або їх комбінацію в ізольованій оболонці, навиті на самонесучий захищений дріт, або розташовані разом із струмопровідною жилою в одній захисній оболонці. Оптичний кабель або LAN-кабель або їх комбінація ізольована від струмопровідної жили ізольованою оболонкою. UA 68986 U (12) UA 68986 U UA 68986 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кабельної техніки, а саме до конструкцій інформаційносилових дротів для одночасної передачі інформаційних потоків і електричної енергії по ланцюгам повітряних ліній електропередачі і ланцюгам локальних обчислювальних мереж. Відомі конструкції дротів самонесучих ізольованих для повітряних ліній електропередачі, які є ущільненою багатодротяною струмопровідною жилою (СПЖ) з алюмінію або алюмінієвого сплаву в захисній оболонці: свідоцтво РФ № 28274 на корисну модель «Дріт для повітряних ліній електропередачі напругою до 35 Кв, частотою 50 Гц», кл. Н 01 В 7/00, 2003 г.; свідоцтво РФ № 40521 на корисну модель «Дріт для повітряних ліній електропередачі», кл. Н01В 7/00, 2004 р. Найбільш близьким аналогом є патент РФ № 32634 на корисну модель «Дріт для повітряних ліній електропередачі», кл. Н01В 7/00, 2003 р. Відома конструкція дроту містить ущільнену СПЖ, скручену з дротів з алюмінієвого сплаву, захисну оболонку зі світлостабілізованого зшитого поліетилену, водоблокуючу нитку з полімерного матеріалу, прокладену в струмопровідній жилі по центральному дроту, під захисною оболонкою поверх струмопровідної жили повдовжньо прокладена водоблокуюча стрічка, виконана з нетканого матеріалу, причому на поверхню нитки і стрічки нанесений шар порошку органічного матеріалу, що набрякає у воді. Задачею корисної моделі є створення інформаційно-силового дроту, який зберіг би позитивні якості відомого дроту по передачі електроенергії по ланцюгам повітряних ліній електропередачі, але в той же час відзначався би великими функціональними і технологічними можливостями, зокрема, дозволив би в одному виробі забезпечити кінцевого споживача і електроенергією, і послугами телекомунікаційними (телефон, телебачення, інтернет). Поставлена задача вирішується тим, що інформаційно-силовий дріт, що містить дріт самонесучий захищений, який містить струмопровідну жилу, що складається із скручених і ущільнених дротів круглої, або напівкруглої, або у вигляді сектора кола, або трапецієвидної форми з алюмінію або сплаву алюмінію, в захисній ізоляції, також містить, щонайменше, один оптичний кабель, або один LAN-кабель, або їх комбінацію в ізольованій оболонці, навитий на самонесучий захищений дріт. Вказаний технічний результат досягається також тим, що інформаційно-силовий дріт, що містить дріт самонесучий захищений, що містить струмопровідну жилу, що складається із скручених і ущільнених дротів круглої, або напівкруглої, або у вигляді сектора кола, або трапецієвидної форми з алюмінію або сплаву алюмінію, в захисній ізоляції також містить, щонайменше, один оптичний кабель, або один LAN-кабель, або їх комбінацію, розташовану разом із струмопровідною жилою в одній захисній оболонці, причому оптичний кабель або LANкабель або їх комбінація ізольована від струмопровідної жили ізольованою оболонкою. Такі удосконалення конструкції інформаційно-силового дроту дозволяють створити магістральну лінію по одночасній передачі інформаційних потоків і електричної енергії по ланцюгам повітряних ліній електропередачі і ланцюгам локальних обчислювальних мереж; об'єднати в одному виробі можливість забезпечення кінцевого споживача електроенергією і послугами телекомунікаційними (телефон, телебачення, інтернет); поменшити витрати на монтаж і прокладку електричних і телекомунікаційних ліній, об'єднавши їх в одну лінію; з'єднати в єдиному технологічному процесі скручування силових і телекомунікаційних елементів; використовувати силову частину дроту як несучий елемент, для оптичної складової дроту і дистанційного живлення апаратури оптичної частини дроту; використовувати оптичну (інформаційну) частину дроту для диспетчерського зв'язку, монтажу і експлуатації інформаційно-силового дроту. На фіг. 1 показаний інформаційно-силовий дріт в поперечному перетині,що містить дріт самонесучий захищений і оптичний кабель, або LAN-кабель, або їх комбінацію, навиту на самонесучий захищений дріт; на фіг. 2 показаний інформаційно-силовий дріт в поперечному перетині, що містить дріт самонесучий захищений і оптичний кабель, або LAN-кабель, або їх комбінацію, розташовану в одній захисній оболонці. Інформаційно-силовий дріт складається із самонесучого захищеного дроту 1 і оптичного кабелю 2 (фіг. 1, 2). Самонесучий захищений дріт 1 складається з багатодротяних СПЖ 3 (фіг. 1, 2), що складаються з профільованих в процесі скручування дротів 4 з алюмінію або сплаву алюмінію, із захисною ізоляцією 5, наприклад, з екструдованої світлостабілізованої зшитої композиції поліетилену, що містить не менше 2,5 % сажі. При цьому оптичний кабель або LANкабель або їх комбінація 2 в ізольованій оболонці 6 може бути навита на самонесучий захищений дріт 1 (фіг. 1) або розташована разом із струмопровідною жилою 3 в одній захисній оболонці 7 (фіг. 2). Корисна модель може бути легко виготовлена з сучасних матеріалів, металів і їх сплавів на базі існуючої технології із застосуванням крутильного устаткування подвійного скручування, що містить вузли для профілізації дротів, екструзійного устаткування і машини загального 1 UA 68986 U скручування і найефективніше може бути використана для одночасної передачі інформаційних потоків і електричної енергії по ланцюгам повітряних ліній електропередачі і ланцюгам локальних обчислювальних мереж. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Інформаційно-силовий дріт, що містить дріт самонесучий захищений, який містить струмопровідну жилу, що складається із скручених і ущільнених дротів круглої, або напівкруглої, або у вигляді сектора кола, або трапецієвидної форми з алюмінію або сплаву алюмінію, в захисній ізоляції, який відрізняється тим, що містить, щонайменше, один оптичний кабель, або один LAN-кабель, або їх комбінацію в ізольованій оболонці, навиті на самонесучий захищений дріт, або розташовані разом із струмопровідною жилою в одній захисній оболонці, причому оптичний кабель або LAN-кабель або їх комбінація ізольована від струмопровідної жили ізольованою оболонкою. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
