Інформаційно-напруговий кабель

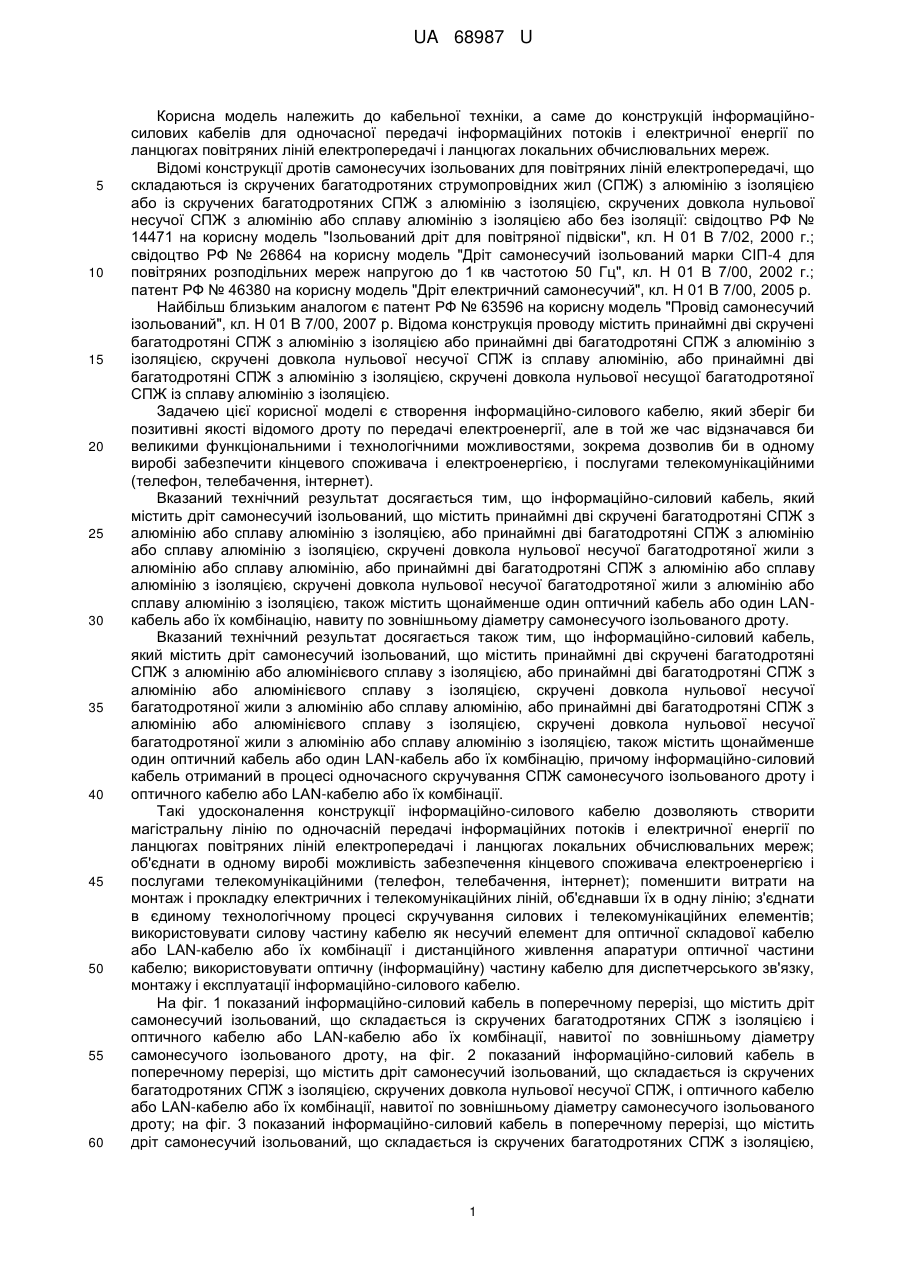

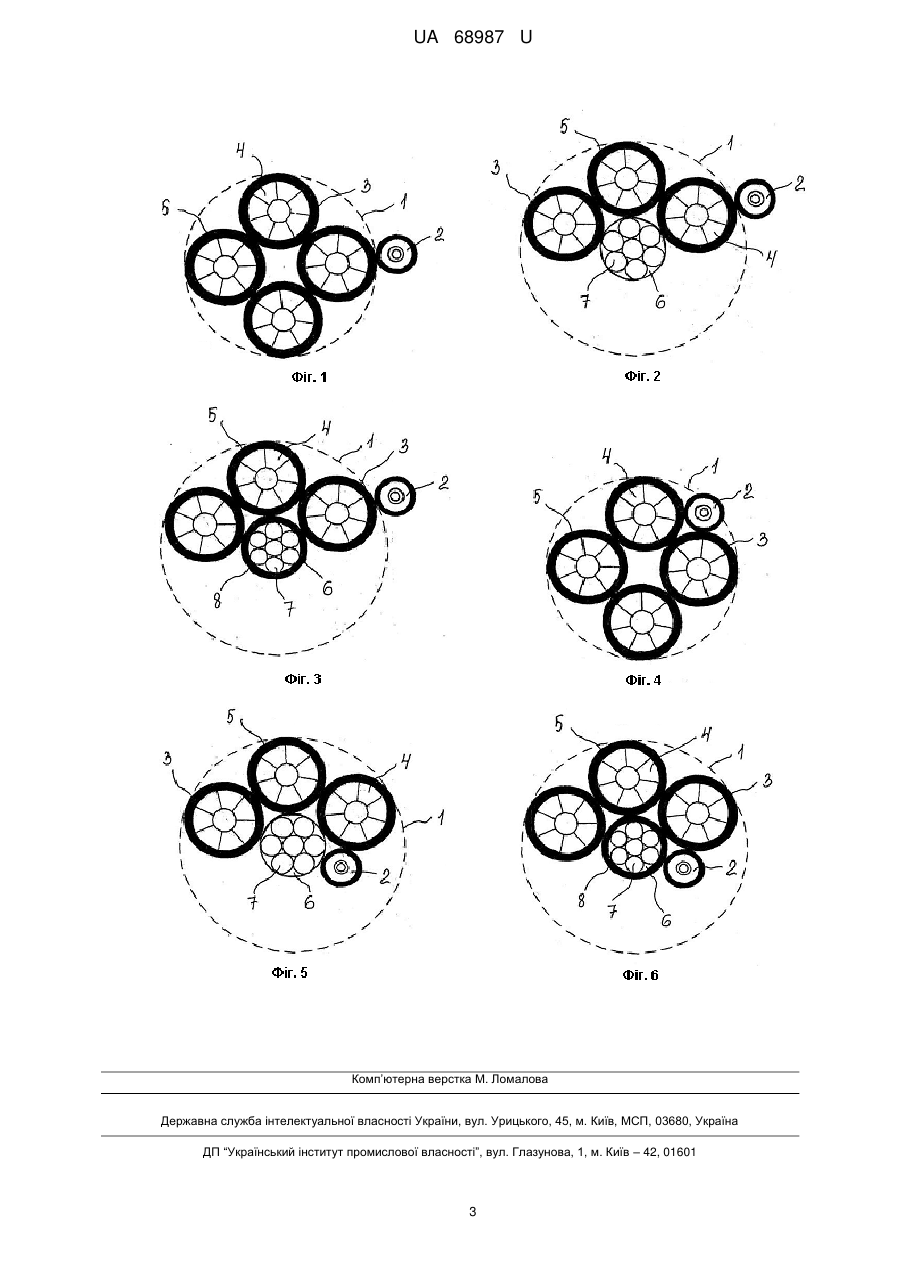

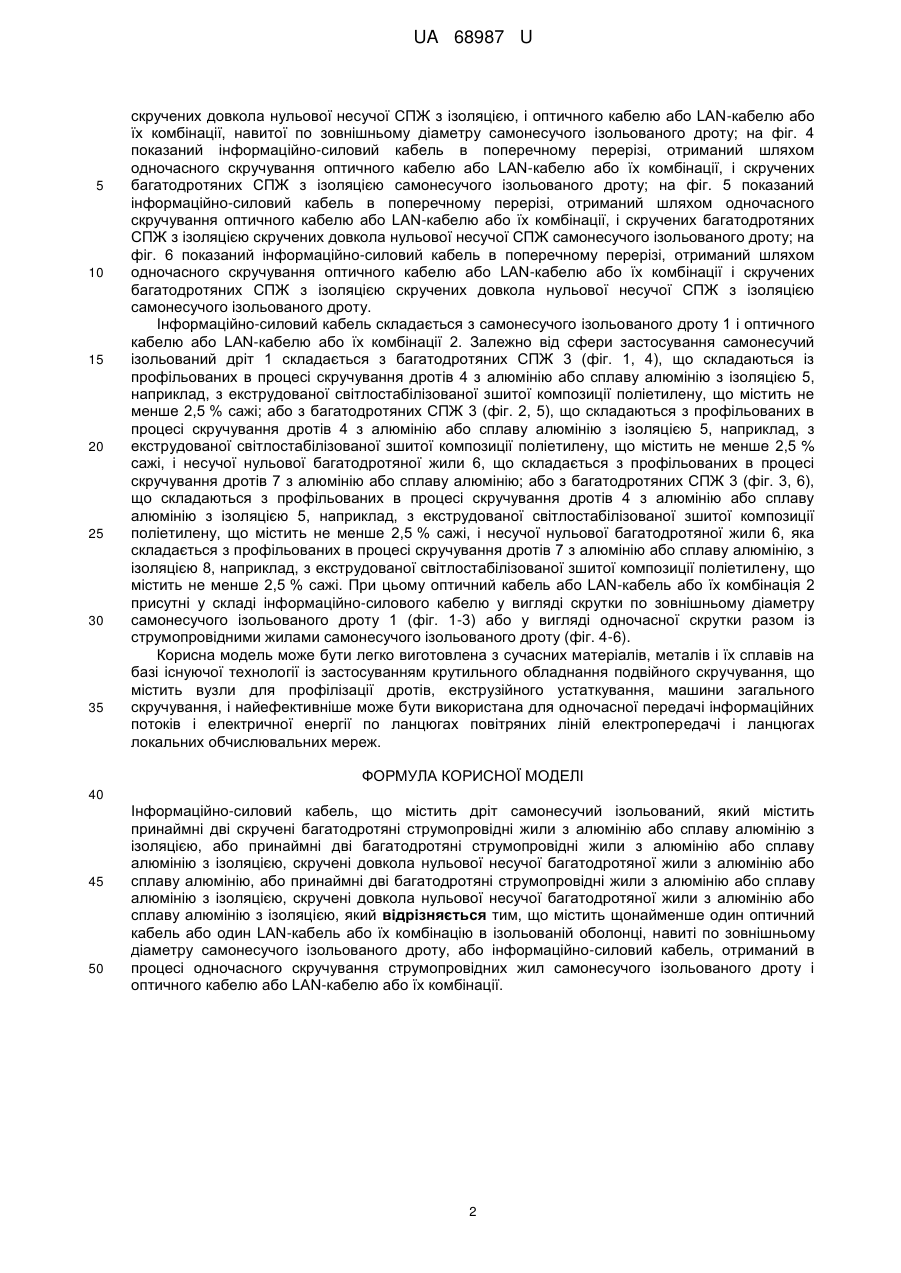

Реферат: Інформаційно-силовий кабель містить дріт самонесучий ізольований, який містить принаймні дві скручені багатодротяні струмопровідні жили з алюмінію або сплаву алюмінію з ізоляцією, або принаймні дві багатодротяні струмопровідні жили з алюмінію або сплаву алюмінію з ізоляцією, скручені довкола нульової несучої багатодротяної жили з алюмінію або сплаву алюмінію, або принаймні дві багатодротяні струмопровідні жили з алюмінію або сплаву алюмінію з ізоляцією, скручені довкола нульової несучої багатодротяної жили з алюмінію або сплаву алюмінію з ізоляцією. Додатково містить щонайменше один оптичний кабель або один LAN-кабель або їх комбінацію в ізольованій оболонці, навиті по зовнішньому діаметру самонесучого ізольованого дроту, або інформаційно-силовий кабель, отриманий в процесі одночасного скручування струмопровідних жил самонесучого ізольованого дроту і оптичного кабелю або LAN-кабелю або їх комбінації. UA 68987 U (12) UA 68987 U UA 68987 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кабельної техніки, а саме до конструкцій інформаційносилових кабелів для одночасної передачі інформаційних потоків і електричної енергії по ланцюгах повітряних ліній електропередачі і ланцюгах локальних обчислювальних мереж. Відомі конструкції дротів самонесучих ізольованих для повітряних ліній електропередачі, що складаються із скручених багатодротяних струмопровідних жил (СПЖ) з алюмінію з ізоляцією або із скручених багатодротяних СПЖ з алюмінію з ізоляцією, скручених довкола нульової несучої СПЖ з алюмінію або сплаву алюмінію з ізоляцією або без ізоляції: свідоцтво РФ № 14471 на корисну модель "Ізольований дріт для повітряної підвіски", кл. Н 01 В 7/02, 2000 г.; свідоцтво РФ № 26864 на корисну модель "Дріт самонесучий ізольований марки СІП-4 для повітряних розподільних мереж напругою до 1 кв частотою 50 Гц", кл. Н 01 В 7/00, 2002 г.; патент РФ № 46380 на корисну модель "Дріт електричний самонесучий", кл. Н 01 В 7/00, 2005 р. Найбільш близьким аналогом є патент РФ № 63596 на корисну модель "Провід самонесучий ізольований", кл. Н 01 В 7/00, 2007 р. Відома конструкція проводу містить принаймні дві скручені багатодротяні СПЖ з алюмінію з ізоляцією або принаймні дві багатодротяні СПЖ з алюмінію з ізоляцією, скручені довкола нульової несучої СПЖ із сплаву алюмінію, або принаймні дві багатодротяні СПЖ з алюмінію з ізоляцією, скручені довкола нульової несущої багатодротяної СПЖ із сплаву алюмінію з ізоляцією. Задачею цієї корисної моделі є створення інформаційно-силового кабелю, який зберіг би позитивні якості відомого дроту по передачі електроенергії, але в той же час відзначався би великими функціональними і технологічними можливостями, зокрема дозволив би в одному виробі забезпечити кінцевого споживача і електроенергією, і послугами телекомунікаційними (телефон, телебачення, інтернет). Вказаний технічний результат досягається тим, що інформаційно-силовий кабель, який містить дріт самонесучий ізольований, що містить принаймні дві скручені багатодротяні СПЖ з алюмінію або сплаву алюмінію з ізоляцією, або принаймні дві багатодротяні СПЖ з алюмінію або сплаву алюмінію з ізоляцією, скручені довкола нульової несучої багатодротяної жили з алюмінію або сплаву алюмінію, або принаймні дві багатодротяні СПЖ з алюмінію або сплаву алюмінію з ізоляцією, скручені довкола нульової несучої багатодротяної жили з алюмінію або сплаву алюмінію з ізоляцією, також містить щонайменше один оптичний кабель або один LANкабель або їх комбінацію, навиту по зовнішньому діаметру самонесучого ізольованого дроту. Вказаний технічний результат досягається також тим, що інформаційно-силовий кабель, який містить дріт самонесучий ізольований, що містить принаймні дві скручені багатодротяні СПЖ з алюмінію або алюмінієвого сплаву з ізоляцією, або принаймні дві багатодротяні СПЖ з алюмінію або алюмінієвого сплаву з ізоляцією, скручені довкола нульової несучої багатодротяної жили з алюмінію або сплаву алюмінію, або принаймні дві багатодротяні СПЖ з алюмінію або алюмінієвого сплаву з ізоляцією, скручені довкола нульової несучої багатодротяної жили з алюмінію або сплаву алюмінію з ізоляцією, також містить щонайменше один оптичний кабель або один LAN-кабель або їх комбінацію, причому інформаційно-силовий кабель отриманий в процесі одночасного скручування СПЖ самонесучого ізольованого дроту і оптичного кабелю або LAN-кабелю або їх комбінації. Такі удосконалення конструкції інформаційно-силового кабелю дозволяють створити магістральну лінію по одночасній передачі інформаційних потоків і електричної енергії по ланцюгах повітряних ліній електропередачі і ланцюгах локальних обчислювальних мереж; об'єднати в одному виробі можливість забезпечення кінцевого споживача електроенергією і послугами телекомунікаційними (телефон, телебачення, інтернет); поменшити витрати на монтаж і прокладку електричних і телекомунікаційних ліній, об'єднавши їх в одну лінію; з'єднати в єдиному технологічному процесі скручування силових і телекомунікаційних елементів; використовувати силову частину кабелю як несучий елемент для оптичної складової кабелю або LAN-кабелю або їх комбінації і дистанційного живлення апаратури оптичної частини кабелю; використовувати оптичну (інформаційну) частину кабелю для диспетчерського зв'язку, монтажу і експлуатації інформаційно-силового кабелю. На фіг. 1 показаний інформаційно-силовий кабель в поперечному перерізі, що містить дріт самонесучий ізольований, що складається із скручених багатодротяних СПЖ з ізоляцією і оптичного кабелю або LAN-кабелю або їх комбінації, навитої по зовнішньому діаметру самонесучого ізольованого дроту, на фіг. 2 показаний інформаційно-силовий кабель в поперечному перерізі, що містить дріт самонесучий ізольований, що складається із скручених багатодротяних СПЖ з ізоляцією, скручених довкола нульової несучої СПЖ, і оптичного кабелю або LAN-кабелю або їх комбінації, навитої по зовнішньому діаметру самонесучого ізольованого дроту; на фіг. 3 показаний інформаційно-силовий кабель в поперечному перерізі, що містить дріт самонесучий ізольований, що складається із скручених багатодротяних СПЖ з ізоляцією, 1 UA 68987 U 5 10 15 20 25 30 35 скручених довкола нульової несучої СПЖ з ізоляцією, і оптичного кабелю або LAN-кабелю або їх комбінації, навитої по зовнішньому діаметру самонесучого ізольованого дроту; на фіг. 4 показаний інформаційно-силовий кабель в поперечному перерізі, отриманий шляхом одночасного скручування оптичного кабелю або LAN-кабелю або їх комбінації, і скручених багатодротяних СПЖ з ізоляцією самонесучого ізольованого дроту; на фіг. 5 показаний інформаційно-силовий кабель в поперечному перерізі, отриманий шляхом одночасного скручування оптичного кабелю або LAN-кабелю або їх комбінації, і скручених багатодротяних СПЖ з ізоляцією скручених довкола нульової несучої СПЖ самонесучого ізольованого дроту; на фіг. 6 показаний інформаційно-силовий кабель в поперечному перерізі, отриманий шляхом одночасного скручування оптичного кабелю або LAN-кабелю або їх комбінації і скручених багатодротяних СПЖ з ізоляцією скручених довкола нульової несучої СПЖ з ізоляцією самонесучого ізольованого дроту. Інформаційно-силовий кабель складається з самонесучого ізольованого дроту 1 і оптичного кабелю або LAN-кабелю або їх комбінації 2. Залежно від сфери застосування самонесучий ізольований дріт 1 складається з багатодротяних СПЖ 3 (фіг. 1, 4), що складаються із профільованих в процесі скручування дротів 4 з алюмінію або сплаву алюмінію з ізоляцією 5, наприклад, з екструдованої світлостабілізованої зшитої композиції поліетилену, що містить не менше 2,5 % сажі; або з багатодротяних СПЖ 3 (фіг. 2, 5), що складаються з профільованих в процесі скручування дротів 4 з алюмінію або сплаву алюмінію з ізоляцією 5, наприклад, з екструдованої світлостабілізованої зшитої композиції поліетилену, що містить не менше 2,5 % сажі, і несучої нульової багатодротяної жили 6, що складається з профільованих в процесі скручування дротів 7 з алюмінію або сплаву алюмінію; або з багатодротяних СПЖ 3 (фіг. 3, 6), що складаються з профільованих в процесі скручування дротів 4 з алюмінію або сплаву алюмінію з ізоляцією 5, наприклад, з екструдованої світлостабілізованої зшитої композиції поліетилену, що містить не менше 2,5 % сажі, і несучої нульової багатодротяної жили 6, яка складається з профільованих в процесі скручування дротів 7 з алюмінію або сплаву алюмінію, з ізоляцією 8, наприклад, з екструдованої світлостабілізованої зшитої композиції поліетилену, що містить не менше 2,5 % сажі. При цьому оптичний кабель або LAN-кабель або їх комбінація 2 присутні у складі інформаційно-силового кабелю у вигляді скрутки по зовнішньому діаметру самонесучого ізольованого дроту 1 (фіг. 1-3) або у вигляді одночасної скрутки разом із струмопровідними жилами самонесучого ізольованого дроту (фіг. 4-6). Корисна модель може бути легко виготовлена з сучасних матеріалів, металів і їх сплавів на базі існуючої технології із застосуванням крутильного обладнання подвійного скручування, що містить вузли для профілізації дротів, екструзійного устаткування, машини загального скручування, і найефективніше може бути використана для одночасної передачі інформаційних потоків і електричної енергії по ланцюгах повітряних ліній електропередачі і ланцюгах локальних обчислювальних мереж. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Інформаційно-силовий кабель, що містить дріт самонесучий ізольований, який містить принаймні дві скручені багатодротяні струмопровідні жили з алюмінію або сплаву алюмінію з ізоляцією, або принаймні дві багатодротяні струмопровідні жили з алюмінію або сплаву алюмінію з ізоляцією, скручені довкола нульової несучої багатодротяної жили з алюмінію або сплаву алюмінію, або принаймні дві багатодротяні струмопровідні жили з алюмінію або сплаву алюмінію з ізоляцією, скручені довкола нульової несучої багатодротяної жили з алюмінію або сплаву алюмінію з ізоляцією, який відрізняється тим, що містить щонайменше один оптичний кабель або один LAN-кабель або їх комбінацію в ізольованій оболонці, навиті по зовнішньому діаметру самонесучого ізольованого дроту, або інформаційно-силовий кабель, отриманий в процесі одночасного скручування струмопровідних жил самонесучого ізольованого дроту і оптичного кабелю або LAN-кабелю або їх комбінації. 2 UA 68987 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
