Меліоративна система

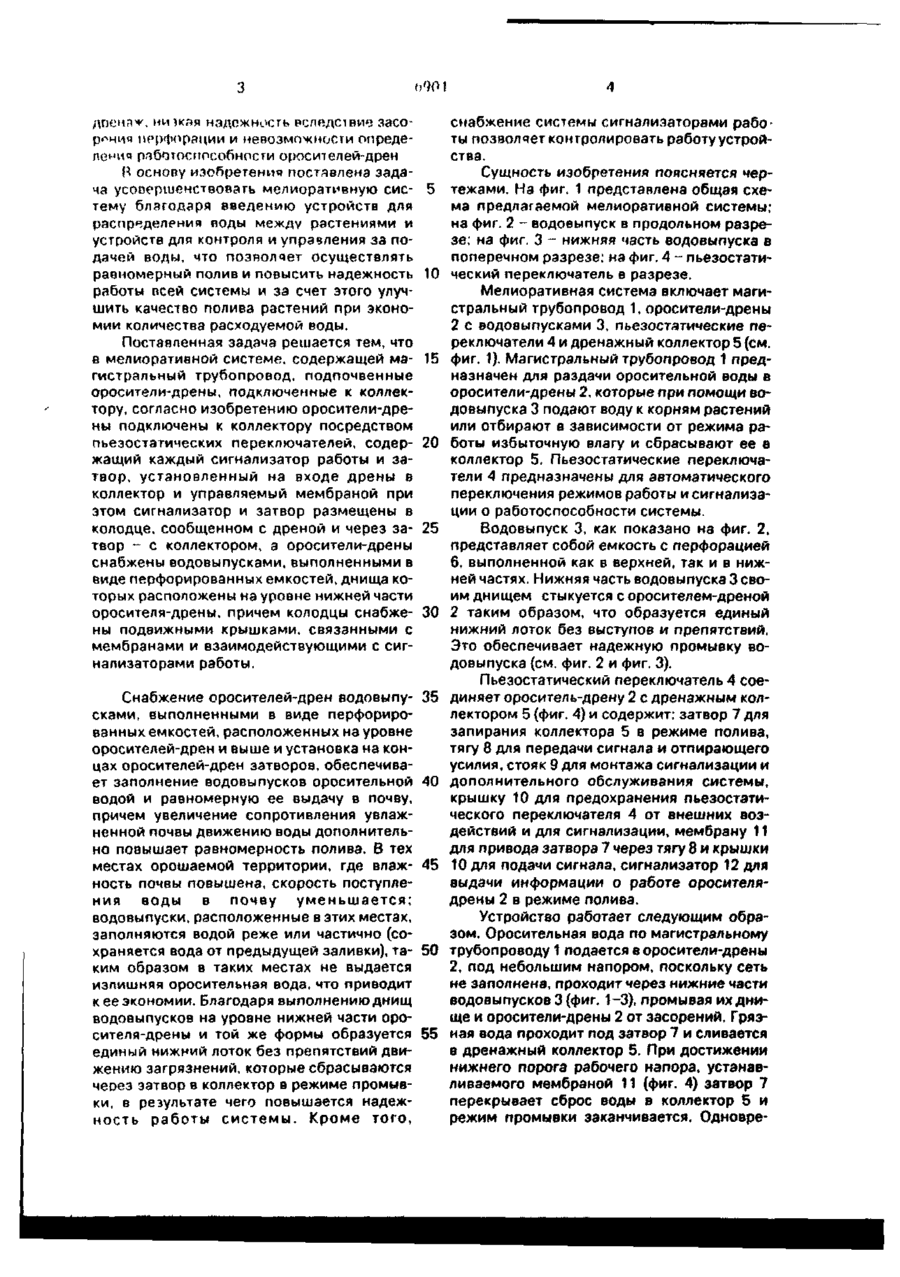

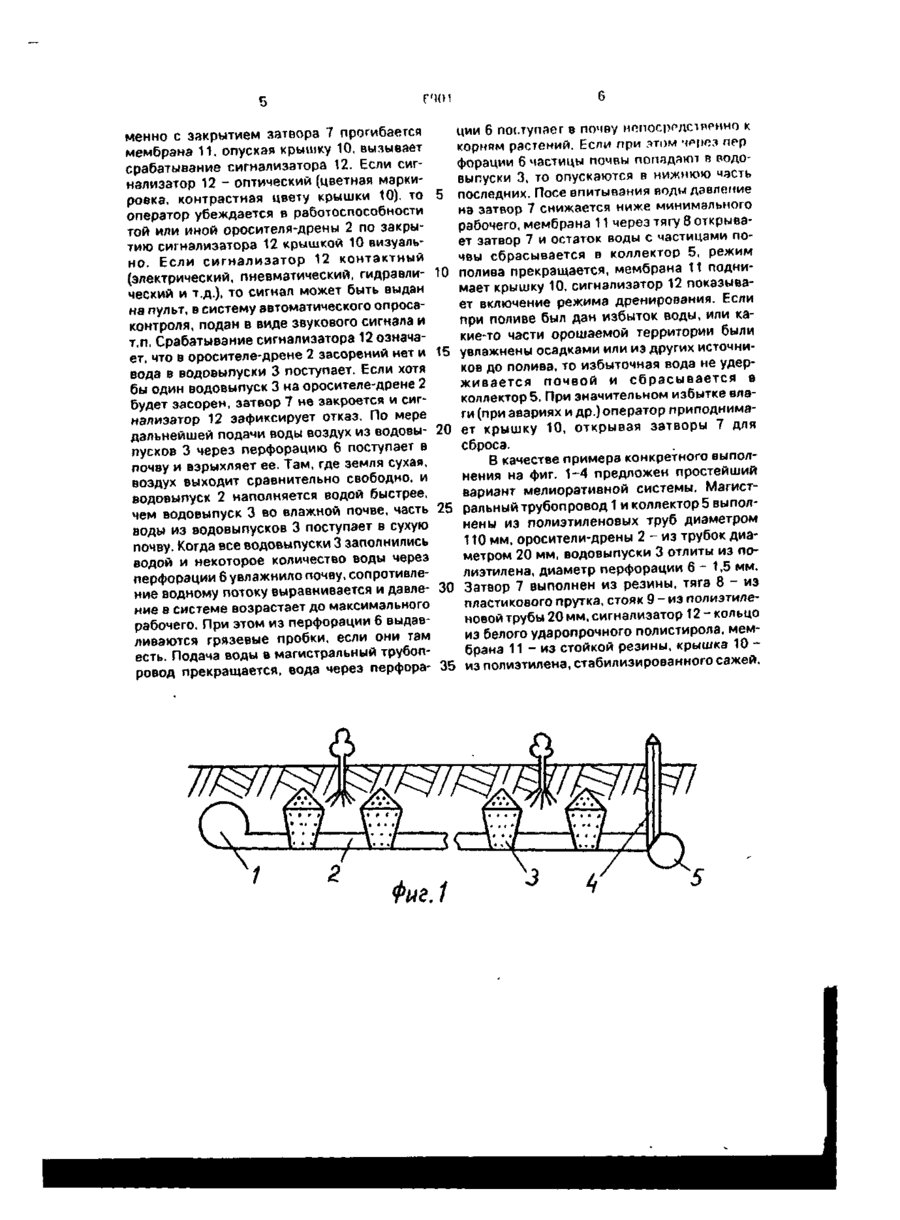

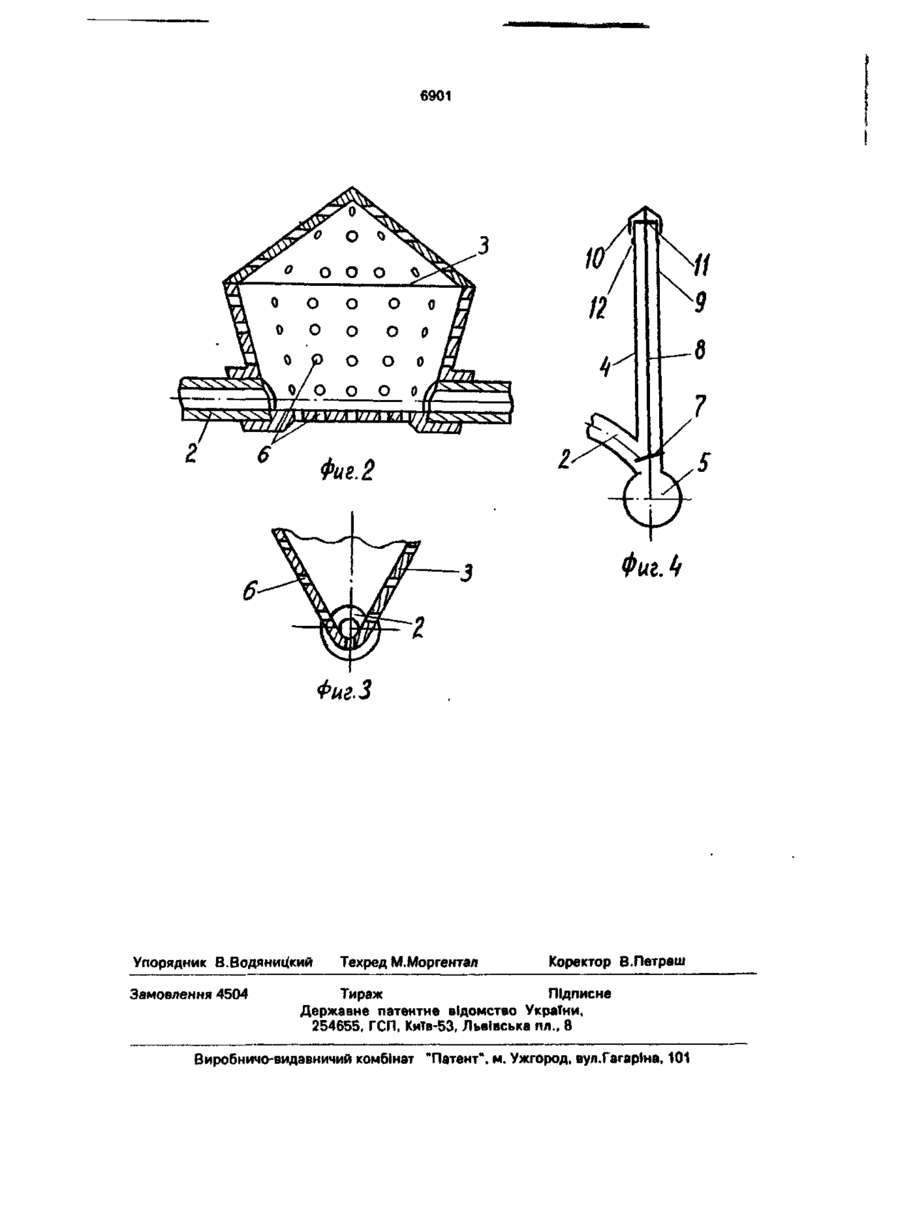

1. Мелиоративная система, содержащая магистральный трубопровод, подпочвенные 2. Система по п. 1 , о т л и ч а ю щ а я с я тем, что колодцы снабжены подвижными крышками, связанными с мембранами и взаимодействующими с сигнализаторами работы. Изобретение относится к сельскому хозяйству и может быть использовано для подпочвенного орошения и дренирования садов, виноградников и других сельскохозяйственных культур. Известен водовыпуск подземного поливного трубопровода, представляющий собой емкость, соединенную с проходящим под ней трубопроводом водоподводящей трубкой, снабженную обратным клапаном на входе и коленчатым патрубком на выходе [1]. Недостатками этого водовыпуска являются: невозможность удаления избыточной влаги из почвы вследствие наличия обратного клапана, неравномерность полива вслед ствие изменения напора по длине трубопровода, засорение обратного клапана отложениями после испарения воды, сложность конструкции. Наиболее близким решением, т.е. прототипом, является мелиоративная система, включающая магистральный трубопровод, почвенные оросители-дрены, изготовленные из пластмассовых перфорированных труб диаметром 50 мм с гравийной обсыпкой, подключенные к коллектору [2]. Недостатками этой системы являются: неравномерность полива вследствие изменения напора по длине трубопроводовдрен, потеря оросительной воды на увлажнение почвы между растениями и в оросители-дрены, подключенные к коллектору, о т л и ч а ю щ а я с я тем, что оросители-дрены подключены к коллектору посредством пьезостатических перекпючателей, содержащих каждый сигнализатор работы и затвор, установленный на входе дрены в коллектор и управляемый мембраной, при этом сигнализатор и затвор размещены в колодце, сообщенном с дреной и через затвор - с коллектором, а оросителидрены снабжены водовыпусками, выполненными в виде перфорированных емкостей, днища которых расположены на уровне нижней части оросителя-дрены. С > оо О з днем а*, ниікая надежность вследствие засор^иич перфорации и невозможности определения работоспособности оросителей-дрен R основу изобретения поставлена задача усооершенствовагь мелиоративную сиетему благодаря введению устройств для распределения воды между растениями и устройств для контроля и управления за подачей воды, что позволяет осуществлять равномерный полив и повысить надежность работы псей системы и за счет этого улучшить качество полива растений при экономии количества расходуемой воды. Поставленная задача решается тем, что а мелиоративной системе, содержащей магистральный трубопровод, подпочвенные оросители-дрены, подключенные к коллектору, согласно изобретению оросители-дрены подключены к коллектору посредством пьезостатических переключателей, содержащий каждый сигнализатор работы и затвор, установленный на входе дрены в коллектор и управляемый мембраной при этом сигнализатор и затвор размещены в колодце, сообщенном с дреной и через затвор - с коллектором, а оросители-дрены снабжены водовыпусками, выполненными в виде перфорированных емкостей, днища которых расположены на уровне нижней части оросителя-дрены, причем колодцы снабжены подвижными крышками, связанными с мембранами и взаимодействующими с сигнализаторами работы. Снабжение оросителей-дрен водовыпусками, выполненными в виде перфорированных емкостей, расположенных на уровне оросителей-дрен и выше и установка на концах оросителей-дрен затворов, обеспечивает заполнение водовыпусков оросительной водой и равномерную ее выдачу в почву, причем увеличение сопротивления увлажненной почвы движению воды дополнительно повышает равномерность полива. В тех местах орошаемой территории, где влажность почвы повышена, скорость поступления воды в почву уменьшается; водовыпуски, расположенные в этих местах, заполняются водой реже или частично (сохраняется вода от предыдущей заливки), таким образом в таких местах не выдается излишняя оросительная вода, что приводит к ее экономии. Благодаря выполнению днищ водовыпусков на уровне нижней части оросителя-дрены и той же формы образуется единый нижний лоток без препятствий движению загрязнений, которые сбрасываются через затвор в коллектор в режиме промывки, в результате чего повышается надежность работы системы. Кроме того, 5 10 15 20 25 30 35 40 45 50 55 снабжение системы сигнализаторами работы позволяет контролировать работу устройства. Сущность изобретения поясняется чертежами. На фиг. 1 представлена общая схема предлагаемой мелиоративной системы; на фиг. 2 - водовыпуск в продольном разрезе; на фиг. 3 - нижняя часть водовыпуска в поперечном разрезе; на фиг. 4 - пьезостатический переключатель в разрезе. Мелиоративная система включает магистральный трубопровод 1, оросители-дрены 2 с водовыпусками 3, пьезостатические переключатели 4 и дренажный коллектор 5 (см. фиг. 1). Магистральный трубопровод 1 предназначен для раздачи оросительной воды в оросители-дрены 2, которые при помощи водовыпуска 3 подают воду к корням растений или отбирают в зависимости от режима работы избыточную влагу и сбрасывают ее в коллектор 5. Пьезостатические переключатели 4 предназначены для автоматического переключения режимов работы и сигнализации о работоспособности системы. Водовыпуск 3, как показано на фиг. 2, представляет собой емкость с перфорацией 6, выполненной как в верхней, так и в нижней частях. Нижняя часть водовыпуска 3 своим днищем стыкуется с оросителем-дреной 2 таким образом, что образуется единый нижний лоток без выступов и препятствий. Это обеспечивает надежную промывку водовыпуска (см. фиг. 2 и фиг. 3). Пьезостатический переключатель 4 соединяет ороситель-дрену 2 с дренажным коллектором 5 (фиг. 4) и содержит; затвор 7 для запирания коллектора 5 в режиме полива, тягу 8 для передачи сигнала и отпирающего усилия, стояк 9 для монтажа сигнализации и дополнительного обслуживания системы, крышку 10 для предохранения пьезостатического переключателя 4 от внешних воздействий и для сигнализации, мембрану 11 для привода затвора 7 через тягу 8 и крышки 10 для подачи сигнала, сигнализатор 12 для выдачи информации о работе оросителядрены 2 в режиме полива. Устройство работает следующим образом. Оросительная вода по магистральному трубопроводу 1 подается в оросители-дрены 2, под небольшим напором, поскольку сеть не заполнена, проходит через нижние части водовыпусков 3 (фиг. 1-3), промывая их днище и оросители-дрены 2 от засорений. Грязная вода проходит под затвор 7 и сливается в дренажный коллектор 5. При достижении нижнего порога рабочего напора, устанавливаемого мембраной 11 (фиг. 4) затвор 7 перекрывает сброс воды в коллектор 5 и режим промывки заканчивается. Одновре гни 6 ции 6 поступает в почву негюсррдстпрнно к менно с закрытием затвора 7 прогибается корням растений. Если при этом ч#*г»ез пер мембрана 11. опуская крышку 10. вызывает форации б частицы почвы попадают в водосрабатывание сигнализатора 12. Если сигвыпуски 3, то опускаются в нижнюю часть нализатор 12 - оптический (цветная маркировка, контрастная цвету крышки 10), то 5 последних. Посе впитывания воды давление на затвор 7 снижается ниже минимального оператор убеждается в работоспособности рабочего, мембрана 11 через тягу 8 открыватой или иной оросителя-дрены 2 по закрыет затвор 7 и остаток воды с частицами потию сигнализатора 12 крышкой 10 визуальчвы сбрасывается в коллектор 5, режим но. Если сигнализатор 12 контактный 10 полива прекращается, мембрана 11 подни(электрический, пневматический, гидравлимает крышку 10, сигнализатор 12 показываческий и т.д.), то сигнал может быть выдан ет включение режима дренирования. Если на пупы, в систему автоматического опросапри поливе был дан избыток воды, или каконтроля, подан в виде звукового сигнала и кие-то части орошаемой территории были т.п. Срабатывание сигнализатора 12 означа15 увлажнены осадками или из других источниет, что в оросителе-дрене 2 засорений нет и ков до полива, то избыточная вода не удервода в водовылуски 3 поступает. Если хотя живается почвой и сбрасывается в бы один водовыпуск 3 на оросителе-дрене 2 коллектор 5. При значительном избытке влабудет засорен, затвор 7 не закроется и сигги (при авариях и др.) оператор приподниманализатор 12 зафиксирует отказ. По мере 20 ет крышку 10, открывая затворы 7 для дальнейшей подачи воды воздух из водовысброса. пусков 3 через перфорацию б поступает в В качестве примера конкретного выполпочву и взрыхляет ее. Там, где земля сухая, нения на фиг. 1-4 предложен простейший воздух выходит сравнительно свободно, и вариант мелиоративной системы. Магистводовыпуск 2 наполняется водой быстрее, чем водовыпуск 3 во влажной почве, часть 25 ральный трубопровод 1 и коллектор 5 выполнены из полиэтиленовых труб диаметром воды из водовылусков 3 поступает в сухую 110 мм, оросители-дрены 2 - из трубок диапочву. Когда все водовыпуски 3 заполнились метром 20 мм, водовыпуски 3 отлиты из поводой и некоторое количество воды через лиэтилена, диаметр перфорации 6-1,5 мм. перфорации 6 увлажнило почву, сопротивление водному потоку выравнивается и давле- 30 Затвор 7 выполнен из резины, тяга 8 - из пластикового прутка, стояк 9 - из полиэтиление в системе возрастает до максимального новой трубы 20 мм, сигнализатор 12 - кольцо рабочего. При этом из перфорации б выдавиз белого ударопрочного полистирола, мемливаются грязевые пробки, если они там брана 11 - из стойкой резины, крышка 10 есть. Подача воды в магистральный трубоп35 из полиэтилена, стабилизированного сажей. ровод прекращается, вода через перфора \ Фиг. 1 6901 10 11 9 11 д Фиг. 2 Фиг.Ь Фиг З Упорядник В.Водяницкий Замовлення 4504 Техред М.Моргентал Коректор В.Петраш Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
