Осушувально-зволожувальна система

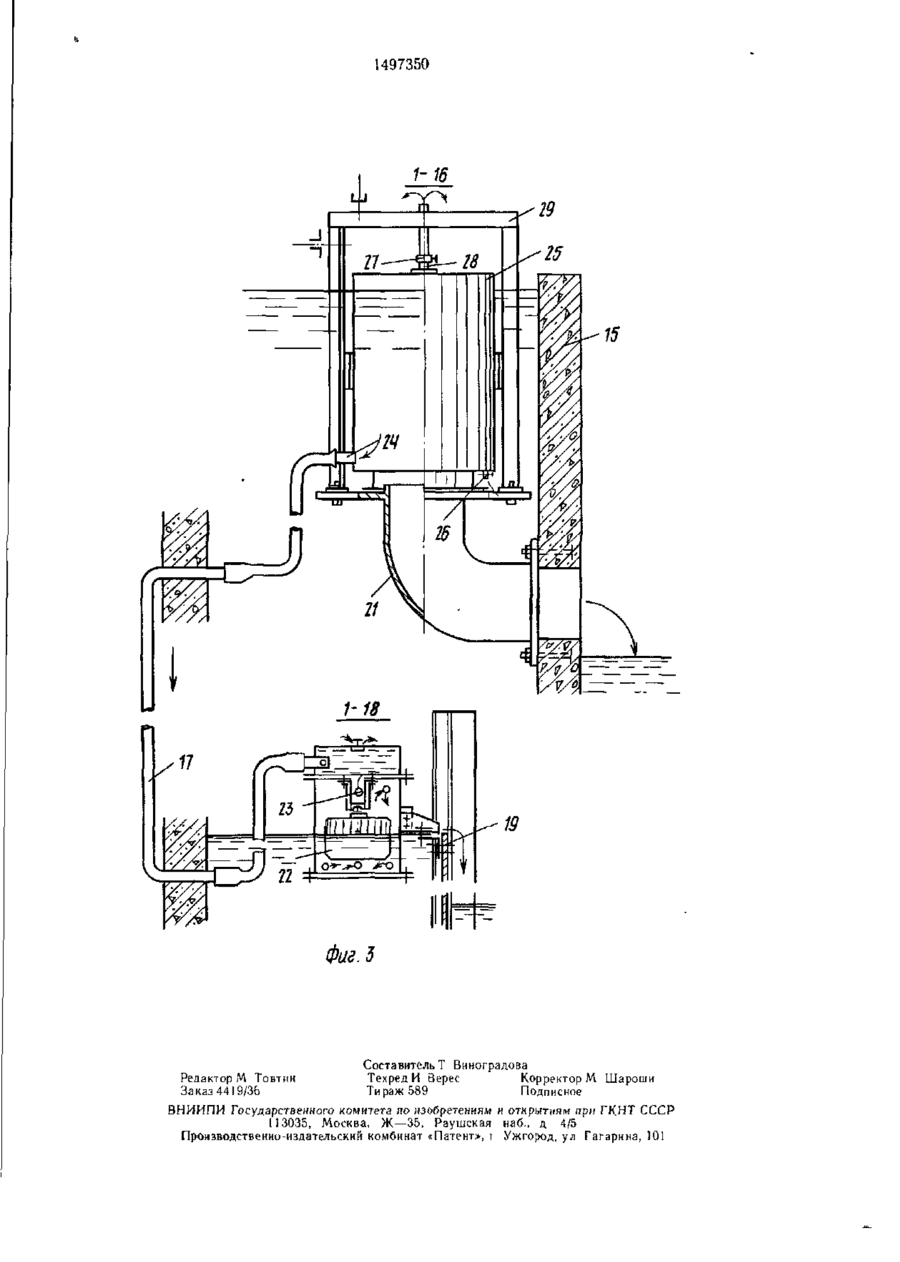

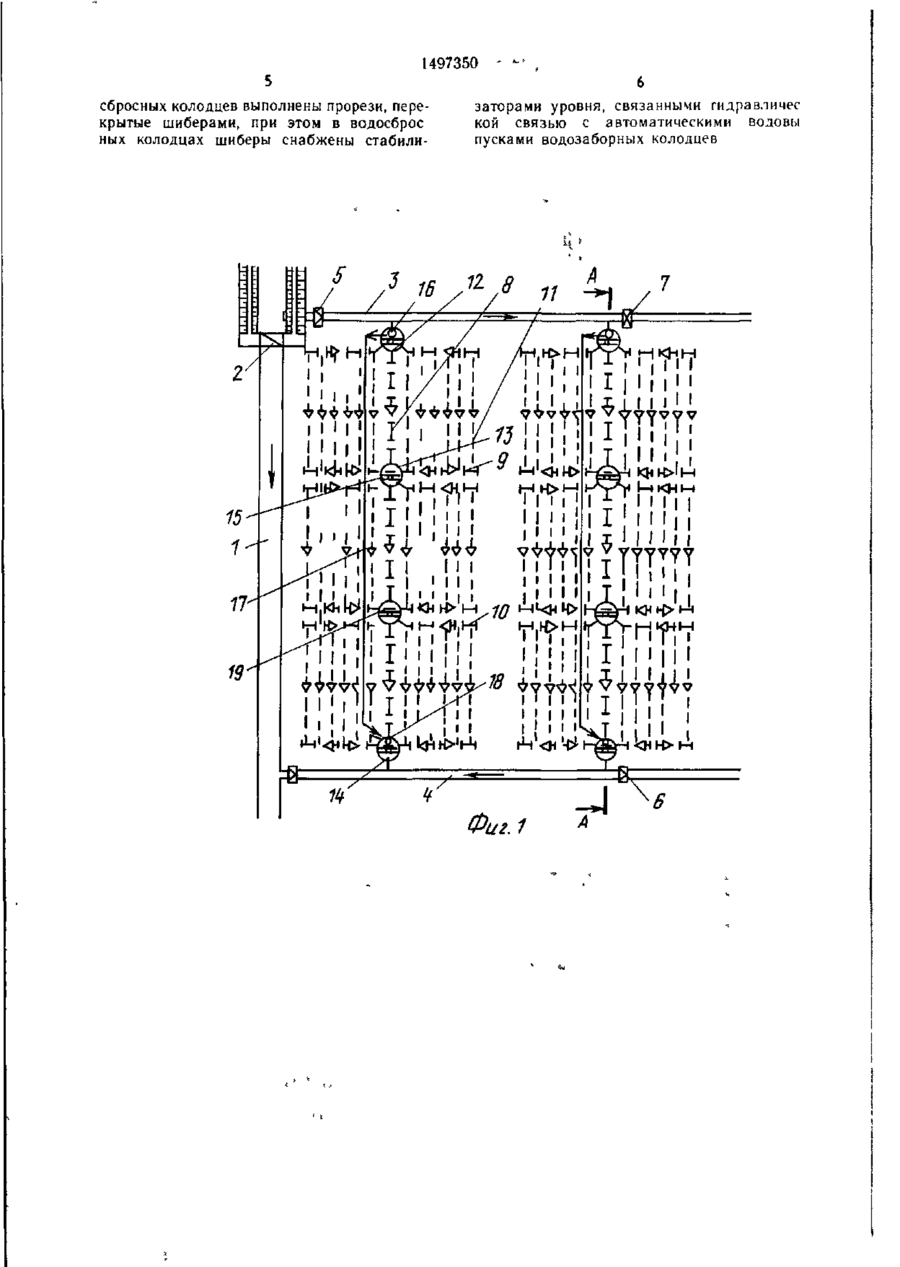

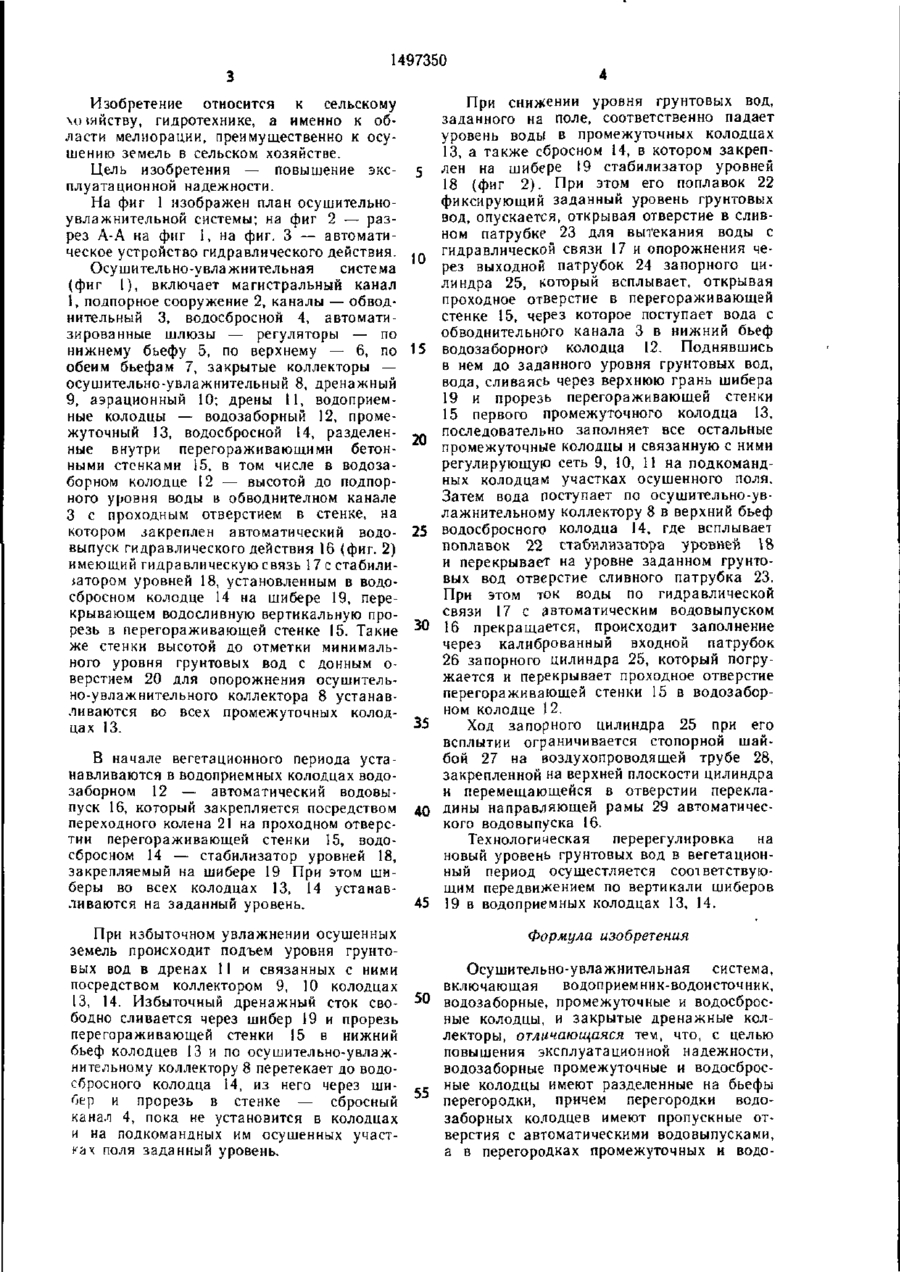

Изобретение относится к гидротехнической мелиорации, преимущественно к осушению земель в сельском хозяйстве Цель изобретения — повышение эксплуатационной и технологической надежности гид равлической автоматизации регулирования уровней грунтовых вод Осушительно-увлажнительная система состоит из водоприемных колодцев 12, 13, 14 закрытой регули рующей сети, разделенных на бьефы бетон ными стенками 15 с вертикальными про резями, перекрываемыми на определенном уровне шиберами 19, через которые свободно сливается избыточный дренажный сток в нижний бьеф и перетекает по осушительноувлажнительному коллектору до водосброс ного колодца 14 На шибере закреплен стабилизатор уровней, регулирующий водоподачу на поддержание заданного уровня посредством гидравлической связи с автоматическим водовыпуском 16 в водозаборном колодце Вода из последнего после довательно перетекает через промежуточные колодцы 13, заполняя подключенную к ним закрытую регулирующую сеть 3 ил А-А П 15 СО 00 СП ", '- ч 1497350 При снижении уровня грунтовых вод, заданного на поле, соответственно падает уровень воды в промежуточных колодцах 13, а также сбросном 14, в котором закреплен на шибере 19 стабилизатор уровней 18 (фиг 2). При этом его поплавок 22 фиксирующий заданный уровень грунтовых вод, опускается, открывая отверстие в сливном патрубке 23 для вьп'екания воды с гидравлической связи 17 и опорожнения через выходной патрубок 24 запорного цилиндра 25, который всплывает, открывая проходное отверстие в перегораживающей стенке 15, через которое поступает вода с обводнительного канала 3 в нижний бьеф водозаборного колодца 12. Поднявшись в нем до заданного уровня грунтовых вод, вода, сливаясь через верхнюю грань шибера 19 и прорезь перегораживающей стенки 15 первого промежуточного колодца 13, последовательно заполняет все остальные промежуточные колодцы и связанную с ними регулирующую сеть 9, 10, 11 на подкомандных колодцам участках осушенного поля. Затем вода поступает по осушительно-увлажнительному коллектору 8 в верхний бьеф водосбросного колодца 14, где всплывает поплавок 22 стабилизатора уровней 18 и перекрывает на уровне заданном грунтовых вод отверстие сливного патрубка 23. При этом ток воды по гидравлической связи 17 с автоматическим водовыпуском 16 прекращается, происходит заполнение через калиброванный входной патрубок 26 запорного цилиндра 25, который погружается и перекрывает проходное отверстие перегораживающей стенки 15 в водозаборном колодце 12. Ход запорного цилиндра 25 при его всплытии ограничивается стопорной шайбой 27 на йоздухопроводящей трубе 28, закрепленной на верхней плоскости цилиндра и перемещающейся в отверстии перекла40 дины направляющей рамы 29 автоматического водовыпуска 16. Технологическая перерегулировка на новый уровень грунтовых вод в вегетационный период осущестляется соответствующим передвижением по вертикали шиберов 45 19 в водоприемных колодцах 13, 14. Изобретение относится к сельскому хоіяйству, гидротехнике, а именно к области мелиорации, преимущественно к осушению земель в сельском хозяйстве. Цель изобретения — повышение экс- 5 плуатационной надежности. На фиг I изображен план осушительноувлажнительной системы; на фиг 2 — разрез А-А на фиг 1, на фиг. 3 — автоматическое устройство гидравлического действия. Осушительно-увлажнительная система (фиг 1), включает магистральный канал 1, подпорное сооружение 2, каналы — обводнительный 3, водосбросной 4, автоматизированные шлюзы — регуляторы — по нижнему бьефу 5, по верхнему — 6, по 15 обеим бьефам 7, закрытые коллекторы — осушительно-увлажнительный 8, дренажный 9, аэрационный 10; дрены 11, водоприемные колодцы — водозаборный 12, промежуточный 13, водосбросной 14, разделенные внутри перегораживающими бетонными стенками 15, в том числе в водозаборном колодце 12 — высотой до подпорного уровня воды в обводнителном канале 3 с проходным отверстием в стенке, на котором закреплен автоматический водо- 25 выпуск гидравлического действия 16 (фиг. 2) имеющий гидравлическую связь 17 с ста биливтором уровней 18, установленным в водосбросном колодце 14 на шибере 19, перекрывающем водосливную вертикальную прорезь в перегораживающей стенке 15. Такие 30 же стенки высотой до отметки минимального уровня грунтовых вод с донным оверстием 20 для опорожнения осушительно-увлажнительного коллектора 8 устанавливаются во всех промежуточных колодцах 13. 35 В начале вегетационного периода устанавливаются в водоприемных колодцах водозаборном 12 — автоматический водовыпуск 16, который закрепляется посредством переходного колена 21 на проходном отверстии перегораживающей стенки 15, водосбросном 14 — стабилизатор уровней 18, закрепляемый на шибере 19 При этом шиберы во всех колодцах 13, 14 устанавливаются на заданный уровень. При избыточном увлажнении осушенных земель происходит подъем уровня грунтовых вод в дренах 11 и связанных с ними посредством коллектором 9, 10 колодцах 13, 14. Избыточный дренажный сток свободно сливается через шибер 19 и прорезь перегораживающей стенки 15 в нижний бьеф колодцев 13 и по осушительно-увлажнительному коллектору 8 перетекает до водосбросного колодца 14, из него через шибер и прорезь в стенке — сбросный канал 4, пока не установится в колодцах и на подкомандных им осушенных участках поля заданный уровень. Формула изобретения Осушительно-увлажнительная система, включающая водоприемник-водоисточник, 50 водозаборные, промежуточные и водосбросные колодцы, и закрытые дренажные коллекторы, отличающаяся тем, что, с целью повышения эксплуатационной надежности, водозаборные промежуточные и водосбросc ные колодцы имеют разделенные на бьефы S перегородки, причем перегородки водозаборных колодцев имеют пропускные отверстия с автоматическими водовыпусками, а в перегородках промежуточных и водо 1497350 сбросных колодцев выполнены прорези, перекрытые шиберами, при этом в водосброс ных колодцах шиберы снабжены стабили заторами уровня, связанными гидравличес кой связью с автоматическими водовы пусками водозаборных колодцев Фцг.1 1497350 1-W Фиг. 3 Редактор М Товтмн Заказ 4419/36 Составитель Т Виноградова Техред И Верес Корректор М Шароши Тираж 589 Подписное ЕШИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д 4/5 Производственно-издательский комбинат «Патент», т Ужгород, ул Гагарина, 101
