Спосіб охорони пластових виробок

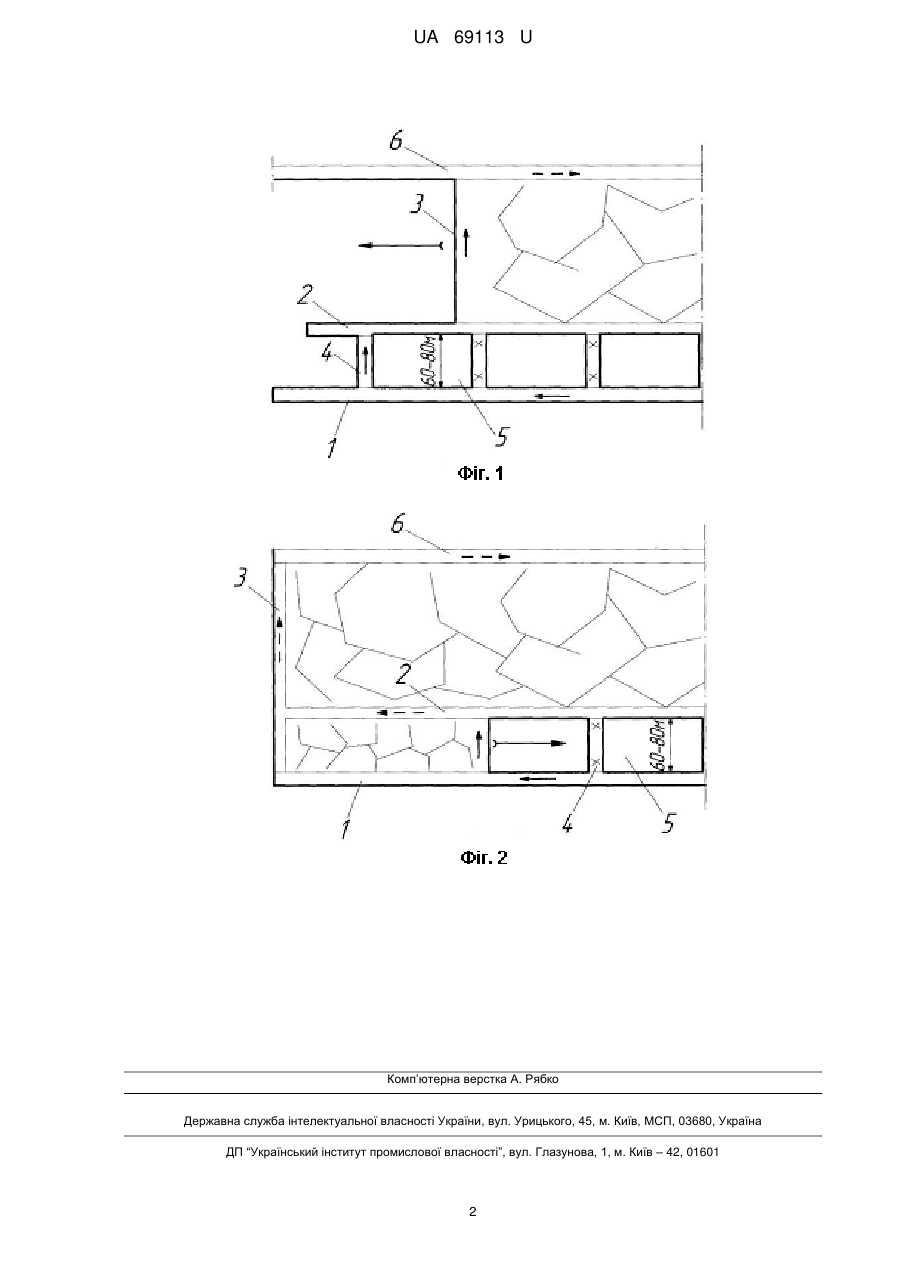

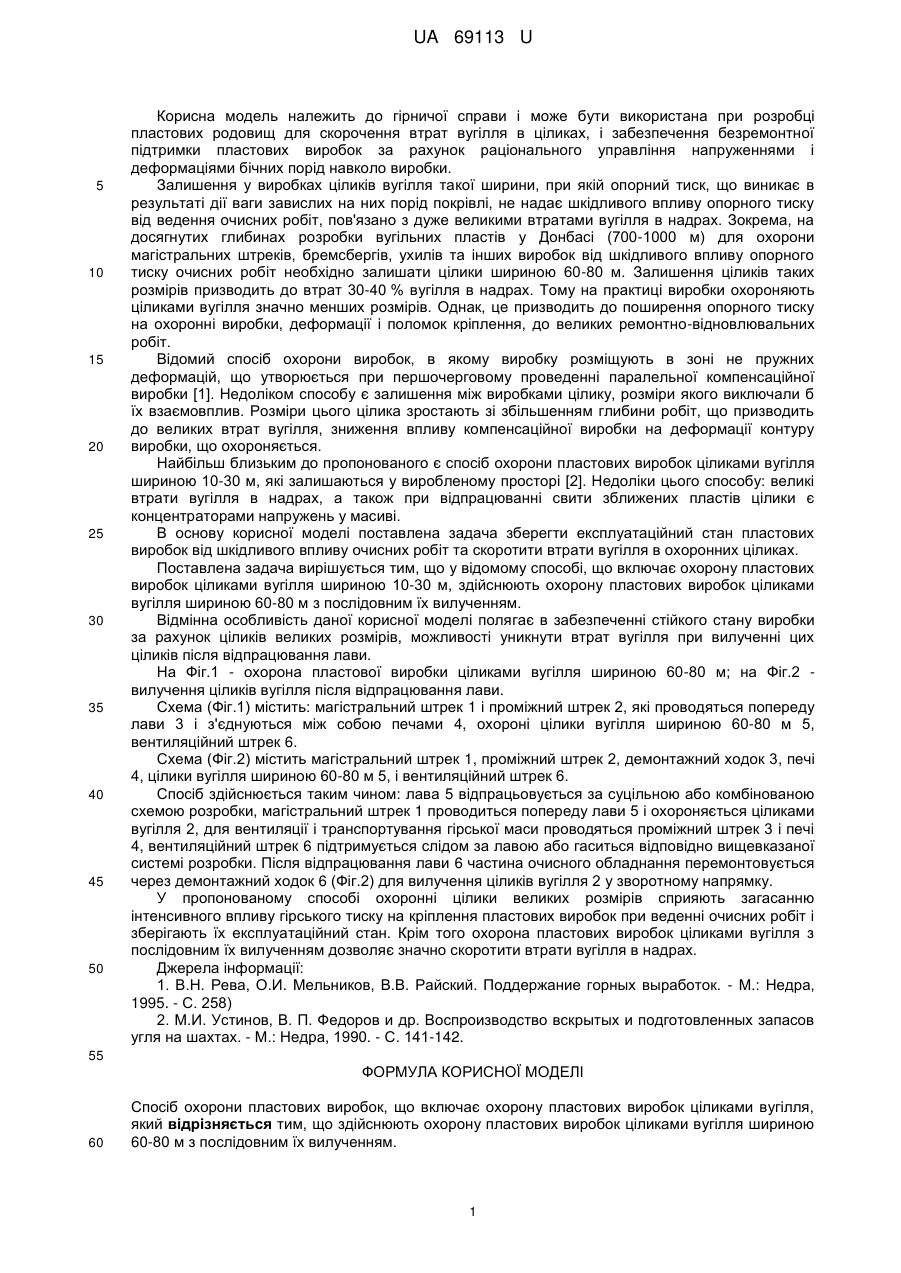

Реферат: UA 69113 U UA 69113 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої справи і може бути використана при розробці пластових родовищ для скорочення втрат вугілля в ціликах, і забезпечення безремонтної підтримки пластових виробок за рахунок раціонального управління напруженнями і деформаціями бічних порід навколо виробки. Залишення у виробках ціликів вугілля такої ширини, при якій опорний тиск, що виникає в результаті дії ваги завислих на них порід покрівлі, не надає шкідливого впливу опорного тиску від ведення очисних робіт, пов'язано з дуже великими втратами вугілля в надрах. Зокрема, на досягнутих глибинах розробки вугільних пластів у Донбасі (700-1000 м) для охорони магістральних штреків, бремсбергів, ухилів та інших виробок від шкідливого впливу опорного тиску очисних робіт необхідно залишати цілики шириною 60-80 м. Залишення ціликів таких розмірів призводить до втрат 30-40 % вугілля в надрах. Тому на практиці виробки охороняють ціликами вугілля значно менших розмірів. Однак, це призводить до поширення опорного тиску на охоронні виробки, деформації і поломок кріплення, до великих ремонтно-відновлювальних робіт. Відомий спосіб охорони виробок, в якому виробку розміщують в зоні не пружних деформацій, що утворюється при першочерговому проведенні паралельної компенсаційної виробки [1]. Недоліком способу є залишення між виробками цілику, розміри якого виключали б їх взаємовплив. Розміри цього цілика зростають зі збільшенням глибини робіт, що призводить до великих втрат вугілля, зниження впливу компенсаційної виробки на деформації контуру виробки, що охороняється. Найбільш близьким до пропонованого є спосіб охорони пластових виробок ціликами вугілля шириною 10-30 м, які залишаються у виробленому просторі [2]. Недоліки цього способу: великі втрати вугілля в надрах, а також при відпрацюванні свити зближених пластів цілики є концентраторами напружень у масиві. В основу корисної моделі поставлена задача зберегти експлуатаційний стан пластових виробок від шкідливого впливу очисних робіт та скоротити втрати вугілля в охоронних ціликах. Поставлена задача вирішується тим, що у відомому способі, що включає охорону пластових виробок ціликами вугілля шириною 10-30 м, здійснюють охорону пластових виробок ціликами вугілля шириною 60-80 м з послідовним їх вилученням. Відмінна особливість даної корисної моделі полягає в забезпеченні стійкого стану виробки за рахунок ціликів великих розмірів, можливості уникнути втрат вугілля при вилученні цих ціликів після відпрацювання лави. На Фіг.1 - охорона пластової виробки ціликами вугілля шириною 60-80 м; на Фіг.2 вилучення ціликів вугілля після відпрацювання лави. Схема (Фіг.1) містить: магістральний штрек 1 і проміжний штрек 2, які проводяться попереду лави 3 і з'єднуються між собою печами 4, охороні цілики вугілля шириною 60-80 м 5, вентиляційний штрек 6. Схема (Фіг.2) містить магістральний штрек 1, проміжний штрек 2, демонтажний ходок 3, печі 4, цілики вугілля шириною 60-80 м 5, і вентиляційний штрек 6. Спосіб здійснюється таким чином: лава 5 відпрацьовується за суцільною або комбінованою схемою розробки, магістральний штрек 1 проводиться попереду лави 5 і охороняється ціликами вугілля 2, для вентиляції і транспортування гірської маси проводяться проміжний штрек 3 і печі 4, вентиляційний штрек 6 підтримується слідом за лавою або гаситься відповідно вищевказаної системі розробки. Після відпрацювання лави 6 частина очисного обладнання перемонтовується через демонтажний ходок 6 (Фіг.2) для вилучення ціликів вугілля 2 у зворотному напрямку. У пропонованому способі охоронні цілики великих розмірів сприяють загасанню інтенсивного впливу гірського тиску на кріплення пластових виробок при веденні очисних робіт і зберігають їх експлуатаційний стан. Крім того охорона пластових виробок ціликами вугілля з послідовним їх вилученням дозволяє значно скоротити втрати вугілля в надрах. Джерела інформації: 1. В.Н. Рева, О.И. Мельников, В.В. Райский. Поддержание горных выработок. - Μ.: Недра, 1995. - С. 258) 2. М.И. Устинов, В. П. Федоров и др. Воспроизводство вскрытых и подготовленных запасов угля на шахтах. - Μ.: Недра, 1990. - С. 141-142. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб охорони пластових виробок, що включає охорону пластових виробок ціликами вугілля, який відрізняється тим, що здійснюють охорону пластових виробок ціликами вугілля шириною 60-80 м з послідовним їх вилученням. 1 UA 69113 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
